建筑物沉降监测方案建筑物沉降监测方案是指对建筑物的沉降进行定期监测，以保证建筑物的稳定性和安全性。
本方案旨在通过合理的监测方法和流程，及时发现并解决建筑物沉降问题，确保建筑物的正常使用。
一、监测目的建筑物沉降监测的主要目的是：1.了解建筑物的稳定性情况，预测和控制沉降量；2.根据沉降数据，评估建筑物结构的性能和安全状况；3.对建筑物的日常使用和维护提供参考数据；4.制定维护和修复计划，防止沉降引起的严重后果。
二、监测方法建筑物沉降监测主要采用测量仪器进行，可选用的监测方法包括：1.水准测量法：通过水准仪等测量工具对建筑物进行高程测量，获取地面沉降量。
2.测斜仪测量法：通过测斜仪等测量工具对建筑物进行倾斜测量，获取建筑物的倾斜角度。
3.全站仪测量法：通过全站仪等测量工具进行建筑物的高程测量和倾斜测量，获取全面的沉降数据。
4.应变计测量法：通过在建筑物关键部位安装应变计进行沉降监测。
三、监测频率和时间建筑物沉降监测应定期进行，监测频率和时间应根据建筑物的重要性和沉降情况来确定。
一般来说，监测频率可为半年或一年一次，以及在重要的施工过程中进行实时监测。
四、监测点设置和布置监测点应选择建筑物的关键部位，包括建筑物的角落、支撑点、承重墙等位置。
监测点的布置应为均匀分布，以保证监测数据的准确性和代表性。
五、数据处理和分析监测数据应及时进行处理和分析，根据测量数据和建筑物的设计要求和规范，进行沉降分析和预测。
如若发现沉降超过允许范围，应及时采取措施修复。
六、报告编写和存档监测工作完成后，应编写监测报告，记录监测过程、数据和分析结果，并进行存档备查。
监测报告应包括监测时间、监测位置、监测方法、数据处理和分析，结论和建议等内容。
七、应急处理和修复如果建筑物发生沉降超过允许范围或存在安全隐患，应及时采取应急处理和修复措施，确保建筑物的安全使用。
八、监测设备和人员建筑物沉降监测应使用符合行业标准和规范的测量仪器，并由具有相关经验和资质的专业人员进行操作和分析。
沉降监测项目实施方案一、项目背景。
随着城市建设的不断发展，地下管线的建设和使用也日益频繁。
在这个过程中，地下管线沉降成为了一个不可忽视的问题。
沉降不仅会影响地面的平整度和美观度，还可能导致地下管线的破裂和泄漏，给城市的安全和稳定带来潜在风险。
因此，对地下管线的沉降进行监测成为了一项必要的工作。
二、监测目的。
本项目的监测目的是为了及时掌握地下管线的沉降情况，预警可能出现的问题，并采取相应的措施进行修复和加固，保障城市地下管线的安全和稳定。
三、监测内容。
1. 地下管线的沉降监测点的确定，根据地下管线的走向和重要程度，确定监测点的位置，确保监测的全面性和有效性。
2. 监测设备的选择，选择适合的监测设备，包括但不限于测量仪器、传感器等，确保监测数据的准确性和可靠性。
3. 监测频率的确定，根据地下管线的使用情况和环境变化，确定监测的频率，一般情况下，每季度进行一次监测。
4. 监测数据的处理和分析，对监测获得的数据进行及时处理和分析，及时发现问题并进行预警。
5. 监测报告的编制，根据监测数据，编制监测报告，对监测结果进行评估和分析，并提出相应的建议和措施。
四、监测方案。
1. 确定监测点的位置，根据地下管线的走向和重要程度，确定监测点的位置，一般情况下，监测点距离管线两侧各不超过10米。
2. 选择监测设备，选择高精度的测量仪器和传感器，确保监测数据的准确性和可靠性。
3. 确定监测频率，根据地下管线的使用情况和环境变化，确定监测的频率，一般情况下，每季度进行一次监测。
4. 监测数据处理和分析，监测数据采集后，及时进行处理和分析，对监测结果进行评估和预警。
5. 编制监测报告，根据监测数据，编制监测报告，对监测结果进行评估和分析，并提出相应的建议和措施。
五、实施步骤。
1. 确定监测点的位置，并进行标记。
2. 安装监测设备，进行校准和测试。
3. 进行监测数据的采集和处理。
4. 对监测数据进行分析和评估，及时发现问题并进行预警。
主体建筑沉降监测方案主体建筑沉降监测方案一、项目背景随着城市的发展和人们对居住品质要求的提高，建筑工程的重要性日益凸显。
而保障建筑工程的质量和稳定性，其中一个重要的方面就是建筑沉降的监测。
针对某个主体建筑的沉降情况进行监测，可以及时发现问题，采取相应的措施，确保建筑的安全和可持续发展。
因此，制定一套科学可行、符合实际要求的主体建筑沉降监测方案非常重要。
二、监测目标本监测方案的目标是对主体建筑的沉降情况进行实时监测，及时掌握建筑的变形情况，确保建筑的安全和稳定。
三、监测内容和方法1. 监测内容(1) 建筑物的整体沉降情况(2) 不同区域的沉降情况(3) 不同时间点的沉降速度(4) 沉降对建筑物的影响2. 监测方法(1) 定点测量：选取建筑物的主要构件和节点位置，固定测量点，进行准确的测量。
(2) 雷达测量：利用雷达测量仪器，测量建筑物表面或深部的沉降情况。
(3) 激光测量：利用激光测量仪器，测量建筑物的高度和位移，从而间接测量出建筑物的沉降情况。
(4) GPS定位：利用GPS定位技术，测量建筑物的几何位置和坐标变化，进而计算出建筑物的沉降量。
四、监测设备和仪器根据监测方法的不同，需要配备相应的监测设备和仪器。
对于定点测量，需要使用精度高、稳定性好的测量仪器，如全站仪、水准仪等。
对于雷达测量和激光测量，需要选择具有高精度、高分辨率的设备。
对于GPS定位，需要使用高精度的GPS接收器。
此外，还需要配备数据采集设备和计算机等设备，用于采集、存储和分析监测数据。
五、监测方案步骤1. 前期准备：确定监测区域和监测点位，选择合适的监测方法和设备，制定监测计划和时间节点。
2. 设备安装：根据监测点位，安装相应的监测设备和仪器，并调试设备保证正常工作。
3. 数据采集和分析：按照预定的监测计划和时间节点，定期采集监测数据，并进行数据处理和分析，计算出相应的沉降量、沉降速度等指标。
4. 监测报告：根据监测数据和分析结果，编制监测报告，详细描述建筑物的沉降情况和可能的影响，提出相应的建议和预防措施。

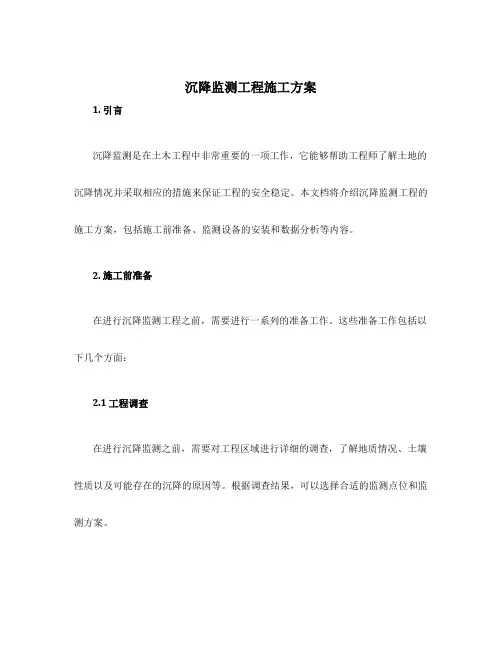

沉降监测工程施工方案1. 引言沉降监测是在土木工程中非常重要的一项工作，它能够帮助工程师了解土地的沉降情况并采取相应的措施来保证工程的安全稳定。
本文档将介绍沉降监测工程的施工方案，包括施工前准备、监测设备的安装和数据分析等内容。
2. 施工前准备在进行沉降监测工程之前，需要进行一系列的准备工作。
这些准备工作包括以下几个方面：2.1 工程调查在进行沉降监测之前，需要对工程区域进行详细的调查，了解地质情况、土壤性质以及可能存在的沉降的原因等。
根据调查结果，可以选择合适的监测点位和监测方案。
2.2 监测点位选择监测点位的选择是非常重要的，它需要考虑到工程的重要部位以及可能存在沉降风险的区域。
在选择监测点位时，应尽量保证点位的稳定性和代表性，以获得准确的监测数据。
2.3 监测设备准备在施工前需要准备好沉降监测所需的设备。
监测设备包括测点标志、沉降仪器、数据采集设备等。
这些设备需要提前校准和检查，确保其正常运行。
3. 施工过程3.1 设备安装根据选定的监测点位，需要在工程区域中进行设备的安装。
首先，安装测点标志，用以标示监测位置。
然后，安装沉降仪器，通常采用水准仪或全站仪等设备。
最后，连接数据采集设备，确保数据的准确采集。
在施工阶段，需要定期对监测点位进行数据采集。
一般情况下，每隔一段时间（如每天、每周或每月）进行一次数据采集。
在采集数据时，需要使用合适的仪器和方法进行观测，并记录下相应的数据。
3.3 施工记录在施工过程中，需要对施工记录进行详细的记录。
这些记录包括监测点位的安装情况、设备的校准状况、数据采集的时间和结果等。
这些记录对后续的数据分析和施工质量控制非常重要。
4. 数据分析与评估在完成数据采集后，需要对采集到的数据进行分析和评估。
数据分析的目的是判断工程的沉降情况以及可能存在的风险。
常用的数据分析方法包括时间序列分析、统计分析等。
在数据分析之前，需要对采集到的数据进行处理。
数据处理包括数据清洗、异常值排除、数据插值等。
沉降监测方案引言在建筑工程施工过程中，由于土地的特性以及地基处理等原因，建筑物的沉降是不可避免的。
为了保证建筑物的安全和稳定性，进行沉降监测是非常重要的一项工作。
本文将介绍一种沉降监测方案，以确保建筑物在使用过程中的稳定性和安全性。
监测目标本沉降监测方案的主要目标是对建筑物的沉降进行实时监测，以及及时发现和解决潜在的沉降问题。
具体监测目标如下：1.监测建筑物的整体沉降情况。
2.监测建筑物各个部位的局部沉降情况。
3.监测沉降速率和沉降趋势。
监测方法采用传感器进行监测首先，我们需要在建筑物的相关部位安装沉降监测传感器，以实时监测建筑物的沉降情况。
传感器可以采集到与沉降相关的数据，如位移、变形等，并将这些数据传输到数据采集系统中进行处理和分析。
数据采集系统在沉降监测方案中，数据采集系统是非常关键的一部分。
数据采集系统负责接收传感器传输过来的数据，并进行数据处理和分析。
具体而言，数据采集系统应具备以下功能：1.能够实时接收来自传感器的数据。
2.对传感器采集到的数据进行存储和管理。
3.对数据进行处理和分析，以得出沉降的相关指标和趋势。
4.提供数据可视化的功能，以便用户能够直观地了解沉降情况。
数据分析与报告通过数据采集系统采集到的数据，可以进行进一步的数据分析和报告生成。
数据分析的目标是从采集到的大量数据中提取有用的信息，并形成可视化的报告。
报告可以包括以下内容：1.建筑物整体的沉降情况分析。
2.不同部位的局部沉降情况分析。
3.沉降速率和趋势分析。
监测周期与频率沉降监测的周期和频率需要根据具体情况进行确定。
一般来说，建筑物在施工初期以及土地特殊情况下，沉降会较为明显，因此需要较短的监测周期和较高的监测频率。
而建筑物使用后的沉降相对稳定，监测周期相对可以放宽。
监测结果的处理与应对措施根据沉降监测的结果，如果发现建筑物的沉降超过设定的安全范围，则需要采取相应的应对措施。
可能的应对措施包括但不限于：1.进一步调查分析引起沉降的原因，并对原因进行处理。
建筑物沉降监测方案一、概述建筑物沉降是指由于地基承载力不足、土质条件差或施工错误等原因导致建筑物沉降的现象。
为了及时掌握建筑物沉降情况，采取有效的监测是至关重要的。
本方案旨在介绍建筑物沉降监测的方法和步骤，以确保建筑物的安全和稳定。
二、监测设备1. 特高频应变计特高频应变计可以测量建筑物的应变变化，通过与基准值对比可以了解建筑物的沉降情况。
2. 水准仪水准仪可以用来测量建筑物相对于地面的水平高差，从而判断建筑物的倾斜情况。
3. 建筑物监测系统建筑物监测系统可以通过传感器监测建筑物的沉降、位移和倾斜等参数，并通过数据分析实现实时监控和预警。
三、监测步骤1. 前期准备在施工前，需确定监测方案和监测点的位置，并进行环境评估，确保监测设备的正确安装和可靠性。
2. 安装监测设备根据建筑物的结构特点和监测需求，在建筑物的关键部位安装特高频应变计、水准仪和传感器，并保证其与建筑物的牢固连接。
3. 数据采集与分析建立监测系统后，定期进行数据采集，并将数据导入计算机进行分析。
通过比对不同时期的数据，可以判断建筑物的沉降速度和趋势，及时发现异常情况。
4. 报告与应对措施根据监测数据的分析结果，编制监测报告并及时上报相关部门。
若发现建筑物沉降超出安全范围，应采取相应的应对措施，如修复基础、增加加固措施等，确保建筑物的稳定和安全。
四、沉降监测的注意事项1. 监测设备的校准和维护定期对监测设备进行校准和维护，确保其准确性和可靠性。
同时，防止设备受到人为或自然灾害因素的损坏。
2. 数据的保密性监测数据属于敏感信息，应严格保密，避免泄露给未授权的人员或单位。
3. 技术人员的专业能力监测工作需要专业的技术人员进行操作和数据分析，应确保其具备相关经验和资质。
五、总结建筑物沉降监测方案是确保建筑物安全的重要环节。
通过合理选择监测设备、规范的监测步骤和科学的数据分析，可以及时发现建筑物的沉降情况并采取有效措施。
建筑物沉降监测方案的实施，有助于保障人们的生命财产安全，提高建筑物使用寿命，为城市的可持续发展做出贡献。
建筑物沉降观测方案三篇篇一：建筑物沉降观测方案一、编制依据1、《工程测量规范》GB50026-20XX2、《建筑变形测量规范》JGJ/T8-20XX3、《建筑地基基础设计规范》GB50007-20XX4、《高层建筑混凝土结构技术规程》JGJ3-20XX5、本工程施工图6、《建筑工程施工质量验收统一标准》GB50300-20XX二、工程概况工程名称：万州区第一人民医院门诊住院综合楼工程地址：万州周家坝建设单位：XX第一人民医院设计单位：XX艺术设计院有限公司勘察单位：XX公司监理单位：XX公司施工单位：XX集团有限公司本工程位于万州区周家坝街道流水村2-3组（心连心广场对面），万州区第一人民医院门诊住院综合楼总建筑面积为27924.52㎡，总建筑高度78.1m，地上19F，地下1F，框剪结构。
三、观测目的、原则及观测点布置3.1．观测目的工程建筑物从施工开始到竣工，以及建成运营后很长一段时间，沉降变形是不可避免的。
如果变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全。
因此，在建筑物的施工和运营期间，都必须对建筑物进行安全监测，以便及时掌握变形情况，发现问题，采取措施，保证建筑物从施工开始到运营期间均安全有效。
3.2．观测原则1．参照设计图纸；2．建筑物的四角极大转角处；3．高低层建筑物、纵横墙的交接处两侧；4．建筑物沉降缝两侧、基础埋深相差悬殊处。
3.3．观测点布置观测点的布置:观测点设在房屋周边各大角，长边增设观测点，观测点数不少于6点。
为了便于观测，沉降观测点布置于通视好的墙上，以减小搬动仪器的次数而造成的误差叠加。
沉降观测点置于相对标高+0.700处，以便观测方便。
观测点采用20钢筋制作，采用后植筋锚固方式埋入结构柱内，为了保证观测点牢固性，埋入深度不小于100，外露部分长度为60，上端焊圆形铁球以便观测，并涂上防腐漆，如右图所示。
根据观测原则要求，共布置4个沉降观测点，具体点位见沉降观测点平面布置图（附图）。
建筑物沉降监测方案一、工程概述为了确保建筑物在施工和使用过程中的安全稳定，需要对其进行沉降监测。
本次监测的建筑物为建筑物名称，位于具体地址。
该建筑物为结构类型，地上层数层，地下层数层，总高度约为高度米。
建筑物基础形式为基础类型，预计使用年限为使用年限年。
二、监测目的1、掌握建筑物在施工和使用过程中的沉降情况，及时发现异常沉降，为施工和运营提供安全保障。
2、验证建筑物设计和施工方案的合理性，为后续工程提供经验和参考。
3、为建筑物的维护和管理提供科学依据，延长建筑物的使用寿命。
三、监测依据1、《建筑变形测量规范》（JGJ 8-2016）2、《工程测量规范》（GB 50026-2020）3、《国家一、二等水准测量规范》（GB/T 12897-2006）4、该建筑物的设计图纸和施工方案四、监测内容1、建筑物的沉降监测，包括基础沉降和主体结构沉降。
2、监测点的布置和观测。
五、监测点的布置1、基础沉降监测点布置在建筑物基础的周边和角点处，每个基础不少于具体数量个监测点。
2、主体结构沉降监测点布置在建筑物的主要承重构件上，如柱、墙等，沿建筑物的纵向和横向均匀分布，每隔间隔距离设置一个监测点。
3、监测点应采用永久性标志，如不锈钢钉或铜钉，并进行编号和保护。
六、监测方法和精度要求1、采用精密水准测量法进行沉降监测，使用高精度水准仪和铟钢尺进行观测。
2、监测精度按照二等水准测量的要求进行，每千米高差中误差不大于±10mm，基辅分划读数差不大于 05mm，基辅分划所测高差之差不大于 07mm。
3、观测时应遵循“五定”原则，即定人、定仪器、定路线、定观测方法和定观测周期。
七、监测周期1、施工期间，从基础施工开始至主体结构封顶，每增加具体层数层观测一次；主体结构封顶后，每月观测一次，直至竣工。
2、竣工后的第一年，每季度观测一次；第二年，每半年观测一次；以后每年观测一次，直至沉降稳定为止。
3、当建筑物出现异常沉降或遇到暴雨、地震等特殊情况时，应增加观测次数。
邯郸市东站基坑变形及建筑物主体沉降监测方案监测单位：邯郸市金地工程勘察有限责任公司编制日期：2011年03月31日目录1、工程概况 (1)2、高程控制网的布设 (2)3、监测目的和内容 (2)4、仪器及方法 (3)5、变形监测警戒值 (3)6、变形监测详细技术方案 (5)7、地下水位测量 (11)8、计算分析 (12)9、应急监测 (12)10、监测周期及成果上报 (12)11、服务承诺 (13)12、周边公共协调 (13)13、提交甲方成果资料 (14)2 工程概况邯郸市邯郸东站位于邯郸市高开区东部。
周边环境：基坑四周除西侧站台为站台挡土墙外，其他三周较为开阔。
支护结构：钻孔灌注桩+钢筋混凝土支撑+施喷桩或搅拌桩止水帷幕的围护结构体系。
根据设计与甲方要求设置变形观测点见附图。
3 高程控制网的布设在场区内布设由4个水准点组成的基准网，点位设在变形区以外，根据现场情况，经踏勘后合理选择，便于长期保存。
4 监测目的和内容4.1基坑变形监测为保障基坑施工过程周边建筑物的安全，防止建筑物开裂需要以环境变形信息指导基坑施工，及时发现事故前兆，采取有效措施预防工程事故发生。
4.1.1据规范《建筑基坑支护技术规程JGJ120-99》第3.1.3条有关规定《建筑地基基础设计规范》（GB50007-2002）《建筑基坑工程监测技术规范》（GB50497-2009）第4.2.1有关规定4.1.2 主要技术指标相邻基准点高差中误差≤±1.0㎜基准网测站高差中误差≤±0.5㎜沉降观测点高程中误差≤±1.0㎜沉降观测网站高差中误差≤±0.5㎜4.1..3 根据上述技术依据确定本工程基坑西侧安全等级确定为“一级”；东、南、北侧安全等级确定为“二级”。
4.1.4 监测内容包括：①基坑边坡支护结构顶部水平位移及土体深层水平位移；②基坑周边挡土墙的不均匀沉降和水平位移；③基坑地下水位监测；④周边地表裂缝监测；4.2 建筑物主体沉降监测4.2.1 依据规范《工程测量规范》GB50026-93《建筑变形测量规程》JGJ 8-20074.2.2 主要技术指标相邻基准点高差中误差≤±1.0㎜基准网测站高差中误差≤±0.5㎜沉降观测点高程中误差≤±1.0㎜沉降观测网站高差中误差≤±0.5㎜③监测内容包括：建筑物主体的不均匀沉降5 仪器及方法根据《中华人民共和国国家标准·工程测量规范》GB50026-2007（以下简称《规范GB50026-2007》）中的有关规定，结合《中华人民共和国行业标准·建筑变形测量规程JGJ 8-2007》（以下简称《规程JGJ8-2007》）中的有关内容，选择安全监测仪器及施测方法。
5.1 基坑变形监测5.1.1 基坑坡顶水平位移，采用DJ2级经纬仪用视准线法测量；5.1.2 基坑深层土体水平位移，采用采用CX-3型测斜仪观测；5.1.3 基坑周边挡土墙沉降采用DS1级型水准仪，配合铟钢尺，按测微法施测；水平位移采用视准线法进行观测5.2 建筑物主体沉降监测建筑物主体沉降观测采用DS1级型水准仪，配合铟钢尺，按测微法施测。
6 基坑变形监测警戒值根据实际监测数据对基坑工程作出险情预报是一个重大的技术问题，关系着工程安全和施工进度等多方面因素，必须根据本工程的具体情况，综合考虑各种实际因素，在实测数据的基础上及时作出判断。
报警标准有两种指标，其一是最大容许值，其二是变化速率，这两种指标中有一种达到警戒值都需要及时作出判断，形成决策。
现根据基坑有关规范及设计要求，本工程采用以下警戒值标准：6.1 西侧坡顶水平位移：累计水平位移达15mm或水平位移达3mm/d；东、南、北侧坡顶水平位移：累计水平位移达30mm或水平位移达4mm/d；6.2 周边建筑物累计位移达10mm或变化速率达1~3mm/d当监测单位发出预警通报后，有关各方应及时互通情报，研究处理方案，有步骤地采取应急措施，及时排除险情，并通过跟踪监测来检验处理后效果，从而确保后续工程的安全。
7 变形监测详细技术方案7.1 建筑物主体沉降监测7.1.1 观测精度及方法根据《规程JGJ8-2007》有关规定，结合本工程的具体情况，确定本项目沉降监测精度标准。
根据《规程JGJ8-2007》有关规定，本项沉降监测采用DS1级水准仪，配合铟瓦钢尺，按测微水准测量方法施测。
检测设备见图1和图2。
图 1 铟钢水准尺图2 DS1级水准仪7.1.2 观测技术要求（1）应在标尺分划线呈像清晰和稳定的条件下进行观测。
不得在日出后或日落前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺分划线呈像跳动而难以照准时进行观测。
晴天观测时，应用测伞为仪器遮蔽直射阳光。
（2）每周期作业前应对水准仪及水准标尺的水准器和角进行检查。
当发现观测成果出现异常情况，并认为与仪器有关时，应及时进行检验与校正。
（3）由往测转向返测时，两标尺应互换位置，并应重新整治仪器。
在同一测站上观测时，不得两次调焦。
转动仪器的倾斜螺旋和测微鼓时，其最后旋转方向，均应为旋进。
（4）对各周期观测过程中发现的点位变动迹象、建筑物基础和墙体裂缝等情况，应做出书面记录，并画出草图。
7.1.3 精度控制指标二级沉降监测应由表2和表3控制其观测成果精度。
表2 沉降监测成果精度控制指标（一）（单位：m）表3 沉降监测成果精度控制指标（二）（单位：mm）侧（基准分划）标尺读数，按右侧读数（辅助分划）校核；每次按照固定的路线用同一台仪器，在相同位置设站完成监测。
7.1.4 水准基点和监测点根据本工程实际情况，共设置水准基点4个。
水准基点选择在基坑基础深度3倍以外的稳定场地上，其高程应在首次观测之前由闭合水准测量确定，相应的闭合差应满足二级变形观测的精度要求。
7.1.5 沉降观测点埋设方法沉降观测点平面位置按附图有关规定执行。
沉降观测点用直径16mm以上的膨胀螺栓制作，具体要求见图3。
图3 沉降监测点安装示意图降监测分为基准值观测、日常观测和应急观测三种情况。
7.1.6 基准值观测基准值观测目的是以精密水准测量的方法，校核业主提供的水准点的实际高程，作为日常高程测量的基准。
基准值观测应符合以下要求：（1）基准值观测应在标尺分划线呈像清晰和稳定的条件下进行观测。
不得在日出后或日落前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺分划线呈像跳动而难以照准时进行观测。
（2）作业中应每月对水准仪及水准标尺的水准器和角进行检查。
当发现观测成果出现异常情况并认为与仪器有关时，应及时进行检验与校正。
（3）对各周期观测过程中发现的点位变动迹象、地质地貌异常、附近建筑物基础和墙体裂缝等情况，应做好记录，并画出草图。
根据《规程JGJ8-2007》第3.3.4条关于“高程控制网”的精度要求，精度等级取一级（每一测站基-辅读数之差不大于0.5mm, 基-辅分划所测高差之差不大于0.7mm，最大视距d=30m，前后视距差≤2.0m, 前后视距累积差≤3.0m）。
基准值观测采用闭合线路往返测量取中值的方法观测，环线闭合差不大于0.3 (为测站数)。
实测高差采用平差仪软件进行间接处理后作为日常观测的基准值。
7.1.7 日常观测由于环境变形监测严格要求等精度监测，施测过程中要求使用同一对铟钢尺；每次监测由同一组测量人员按照固定的路线用同一台仪器。
每个月对水准基点进行闭合观测一次，出现异常情况立即进行调整。
根据《规程JGJ8-2007》有关内容，结合本工程的监测目的，确定前后视距差限值为：每站前后视距差不大于2m，线路累计视距差不大于5m。
同时，以等精度进行控制（定人、定尺、定线路），以线路单程闭合差限值0.3 (为测站数)作为监测精度控制指标。
7.1.8 应急监测当监测发出预警通报后，有关各方应及时互通情报，研究处理方案，有步骤地采取应急措施，及时排除险情，并通过跟踪监测来检验加固处理后效果，从而确保后续工程的安全。
现根据以往工程经验，提出施工中有关的技术要求及应急预案。
当出现事故前兆时，经业主监理会研究决定，进入应急监测状态。
应急监测时，将仪器固定在同一位置上，后视最近的水准点，前视急剧变化的监测点，不考虑前后视距差，以适当的时间间隔测定点位的高程、本次沉降和累计沉降，以便及时获得点位的变形信息。
具体施测细节，结合工程条件拟定。
7.2 基坑变形监测7.2.1 周边相邻建筑竖向位移变形监测与建筑物主体变形监测使用相同的技术方案7.2.2 基坑支护桩顶水平位移监测结合本工程具体条件，根据建筑基坑监测技术规范监测点布置间距为14m，在基坑施工阶段采用视准线法观测支护桩顶水平位移（具体点位见附图）。
采用视准线法测量时，沿欲测量的基坑边线设置一条视准线(图1)。
在该线的两端设置工作基点A、B。
在基线上沿基坑边线根据需要设置若干监测点。
根据现场条件，也可依据小角度法用经纬仪测出各测点的侧向水平位移。
图1 视准线法各测点设置在基坑支护桩顶，这样设置方便，不宜损坏，而且真实反映基坑侧向变形。
基点A、B需设置在基坑一定距离的较稳定地段。
工程实践证明，基坑角点的水平位移通常较小，这时可将基坑角点设为临时基点C、D。
在每个工况内可以用临时基点监测，变换工况时再用基点A、B测量临时基点C、D的侧向水平位移，最后用此结果对各测点的侧向水平位移值作校正。
这种方法效率较高，又能保证要求的精度。
水平位移采用DJ2级光学经纬仪。
每次用盘左、盘右各测量一次，要求上、下半测回在同一点处测得的位移差值小于2mm，再取其平均值为本次观测值。
7.2.3 土体深层水平位移基坑坑壁土体水平位移采用高精度测斜仪测定。
测斜仪是一种可以精确测量不同深度处土层水平位移的工程测量仪器，测斜系统由测斜管、测斜探头、数字式测读仪三部分组成。
测斜管内有四条按经差90度分布的凹型导槽，作为测斜探头滑轮上下滑行轨道。
测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其水平投影值显示在测读仪上。
不同时刻测得的某一深度处测斜管水平投影值的变化即为该点位置处土体的水平位移值。
本项目采用CX-3型测斜仪，其仪器标称精度为±4mm/20m，探头工作幅度为60°，探头测量精度为±0.1mm/1m；测读器显示读数至±0. 01mm。
测斜原理测斜仪的工作原理是通过摆锤受重力作用来测量测斜探头轴线与铅垂线之间倾角，进而计算不同深度位置各点的水平位移。
图4为测斜仪量测的原理图。
图4、测斜仪工作原理图每一测段的水平投影可按下式计算：式中，—第测段的水平投影；—每测段长度，实测中取为定值1000mm；—第测段的倾角。
