机电设备状态监测震动和噪声检测6

机电运输设备检查标准论述1. 引言：机电运输设备是用于运输和搬运货物的机械设备，包括起重机、叉车、运输车辆等。

作为关键的工业设备，机电运输设备的安全和有效性对于保障生产运营的顺利进行至关重要。

因此，对于机电运输设备的定期检查和维护非常必要。

2. 机电运输设备检查的目的机电运输设备检查的目的是确保其正常、安全、有效地运行。

通过检查，可以及时发现设备存在的问题和潜在的安全隐患，采取相应的措施进行修复和维护，从而保证设备的稳定性和持续运行能力。

3. 机电运输设备检查的内容机电运输设备检查内容包括以下几个方面：3.1 系统功能检查系统功能检查主要包括以下几个方面：•设备的开关、按钮、控制器等是否正常工作；•设备的运转是否平稳；•是否存在异常的声音、振动或漏油等现象；•是否存在漏电等电气问题。

3.2 机械结构检查机械结构检查主要包括以下几个方面：•设备的悬挂系统是否正常；•关键部位的零部件是否磨损或破损；•设备是否存在变形、松动或断裂的情况；•设备的液压系统是否正常。

3.3 安全装置检查安全装置检查主要包括以下几个方面：•设备是否配备了必要的安全装置，如防止翻倒、起重限位、碰撞保护等；•安全装置的触发是否灵敏；•安全装置的运行是否可靠；•是否存在安全装置失灵的情况。

3.4 控制系统检查控制系统检查主要包括以下几个方面：•控制系统的电气元件是否正常，如开关、继电器等；•控制系统的接线是否松动或腐蚀；•控制系统的程序是否正确；•控制系统的参数设置是否合理。

4. 机电运输设备检查的方法机电运输设备检查可以采用以下方法：4.1 目视检查目视检查是最常用的检查方法，操作人员通过观察设备的外观、工作状态、零部件状况等来判断设备是否正常。

4.2 测试仪器检测部分设备需要使用专用的检测仪器进行检测，如使用震动仪器检测设备的振动情况、使用温度计检测设备的温度等。

4.3 功能测试功能测试是通过操作设备，检验其是否可以正常工作、各项功能是否齐全。

第七章机器设备的诊断检验与鉴定一、单项选择题1、故障程度尚不严重，可勉强“带病”运行的，称为（）。

A、早期故障B、一般功能性故障C、严重故障D、晚期故障2、（）是对机器设备进行状态监测，根据机器无故障及机器性能的劣化程度决定是否进行维修。

A、状态维修B、预防维修C、日常维修D、事后维修3、描述故障的特征参量有直接特征参量和间接特征参量。

下列参量中，属于直接特征参量的是（）。

A、温度B、裂纹长度C、震动幅度D、噪声强度4、下列描述设备故障的特征参量中，（）为设备的输出参数。

A、设备运行中的输入、输出关系B、设备零部件的损伤量C、设备运行中产生的振动D、设备运行中的声音5、设备故障诊断过程可划分三个阶段，即；状态监测、分析诊断和治理预防，其中（）属于分析诊断阶段。

A、信号处理系统B、停机检修C、状态识别D、巡回监测6、下列属于强度诊断技术的状态检测参数的是（）。

A、变形B、瞬态振动C、扭矩D、功率7、下列叙述中，正确的是（）。

A、故障诊断的任务就是判断设备是否发生了故障B、状态检测就是故障诊断C、用间接特征参量进行故障诊断可在设备不做任何拆卸的情况下进行D、用直接特征参量进行故障诊断可判断故障的部位及原因8、（）是振动强度的标志。

A、振幅B、位移C、频率D、相位9、下列关于压电式和磁电式两种测振传感器的说法中，正确的是（）。

（2010年真题）A、两种测振传感器都有机械运动元件B、压电式测振传感器有机械运动元件，磁电式测振传感器没有机械运动元件C、压电式测振传感器没有机械运动元件，磁电式测振传感器有机械运动元件D、两种测振传感器都没有机械运动元件10、测量汽轮机、压缩机主轴的径向振动以及旋转体转速的测量，经常采用的是（）传感器。

A、压电式加速度传感器B、磁电式速度传感器C、电涡流位移传感器D、频谱分析仪11、按照ISO-2372 标准的振动总值法判断异常振动时，采用的测量值为（）的均方根值。

A、振动位移B、振动速度C、振动加速度D、振动幅度12、专门用于滚动轴承的磨损和损伤的诊断方法是（）。

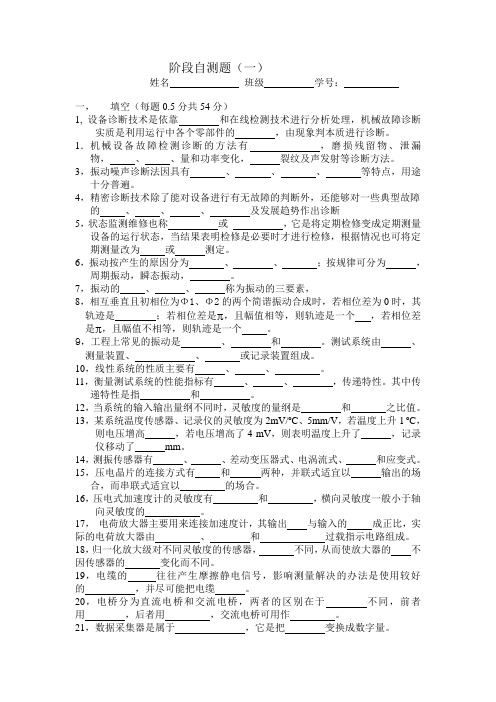

阶段自测题（一）姓名班级学号：一，填空（每题0.5分共54分）1, 设备诊断技术是依靠和在线检测技术进行分析处理，机械故障诊断实质是利用运行中各个零部件的，由现象判本质进行诊断。

1．机械设备故障检测诊断的方法有，磨损残留物、泄漏物，、、量和功率变化，裂纹及声发射等诊断方法。

3，振动噪声诊断法因具有、、、等特点，用途十分普遍。

4，精密诊断技术除了能对设备进行有无故障的判断外，还能够对一些典型故障的、、、及发展趋势作出诊断5，状态监测维修也称或，它是将定期检修变成定期测量设备的运行状态，当结果表明检修是必要时才进行检修，根据情况也可将定期测量改为或测定。

6，振动按产生的原因分为、、；按规律可分为，周期振动，瞬态振动，。

7，振动的、、称为振动的三要素，8，相互垂直且初相位为Φ1、Φ2的两个简谐振动合成时，若相位差为0时，其轨迹是；若相位差是π，且幅值相等，则轨迹是一个，若相位差是π，且幅值不相等，则轨迹是一个。

9，工程上常见的振动是、和。

测试系统由、测量装置、、或记录装置组成。

10，线性系统的性质主要有、、。

11，衡量测试系统的性能指标有、、，传递特性。

其中传递特性是指和。

12，当系统的输入输出量纲不同时，灵敏度的量纲是和之比值。

13，某系统温度传感器、记录仪的灵敏度为2mV/o C、5mm/V，若温度上升1 o C，则电压增高，若电压增高了4 mV，则表明温度上升了，记录仪移动了mm。

14，测振传感器有、、差动变压器式、电涡流式、和应变式。

15，压电晶片的连接方式有和两种，并联式适宜以输出的场合，而串联式适宜以的场合。

16，压电式加速度计的灵敏度有和，横向灵敏度一般小于轴向灵敏度的。

17，电荷放大器主要用来连接加速度计，其输出与输入的成正比，实际的电荷放大器由、和过载指示电路组成。

18，归一化放大级对不同灵敏度的传感器，不同，从而使放大器的不因传感器的变化而不同。

19，电缆的往往产生摩擦静电信号，影响测量解决的办法是使用较好的，并尽可能把电缆。

机电工程声学及减震和防噪控制方案机电工程的声学及减震和防噪控制方案是指在机电设备和设施的设计、安装和运行过程中，通过采取适当的措施，降低噪声和振动的传播和影响，从而达到改善环境和保障设备稳定运行的目的。

1.噪声控制方案（1）降低源头噪声：通过改进设备的结构和材料，减少或消除设备内部噪声的产生。

同时，优化设备的操作方式，减少机械运动和运行引起的噪声。

（2）减少传播途径：通过采用吸声材料、隔声材料等，减少噪声在空气、固体和液体中的传播。

例如，在机房墙壁、天花板和地板中采用吸音隔音材料，减少噪声传播到其他房间的可能性。

（3）隔离噪声源：将噪声源与周围环境隔离开，通过隔声罩、隔声墙等措施降低噪声的传播。

同时，在设备的设计和安装中，避免噪声源与敏感设备的共振，减少共振引起的噪声传播。

（4）控制噪声影响范围：通过布置吸声装置或音屏障等，减少噪声对周围环境的影响范围。

例如，在机房出口安装声屏障，限制噪声传播的范围，保护周围区域的安静环境。

2.减震方案（1）减震材料：在机电设备的底座和支撑结构中使用减震材料，如减振垫、减振器等，以减少外界振动对设备的传导。

这些减震材料具有吸能、吸振和隔振的作用，能有效减少设备的振动和噪声。

（2）减震系统：在机电设备的设计和安装中，使用减震系统进行振动控制。

例如，在船舶、飞机等运输工具上，采用主动减震系统和自适应减震系统，能够适应不同的振动频率和振幅，保障设备的稳定运行。

（3）结构改进：通过优化设备的结构设计，减少设备的共振点和共振幅度，从而减小振动和噪声的产生和传播。

例如，在建筑物的结构设计中，合理安排支撑结构和刚度布置，能够有效减少地震和风力对建筑物造成的振动影响。

3.防噪方案（1）工作人员防护：对于长期暴露于噪声环境的工作人员，提供适当的个人防护装备，如耳塞、耳罩等，减少噪声对工作人员的危害。

（2）环境治理：通过布置隔声墙、地方吸声装置等，减少噪声对环境和居民的影响。

同时，加强噪声监测和控制，对超标的噪声源进行处罚和整改，保障周围环境的安静。

电机振动测试方法电机振动测试是指对电机在运行过程中产生的振动进行测量和分析，以评估电机的运行状态和性能。

振动测试可以帮助我们了解电机的运行情况，及时发现问题并采取相应的措施，以保证电机的安全稳定运行。

下面将介绍电机振动测试的方法。

首先，进行预检。

在进行电机振动测试之前，需要先对电机进行预检。

预检的目的是确保电机处于停机状态，并且做好了相应的安全措施。

同时，还需要检查电机的外部环境和附件设备，确保测试环境的安全和稳定。

其次，选择合适的振动测试仪器。

在进行电机振动测试时，需要选择合适的振动测试仪器。

常见的振动测试仪器包括加速度传感器、速度传感器和位移传感器等。

根据具体的测试需求和电机的特点，选择合适的传感器进行测试。

然后，确定测试点和测试方向。

在进行电机振动测试时，需要确定测试点和测试方向。

通常情况下，测试点应选择在电机的关键部位，如轴承处、风扇处等。

同时，测试方向也需要根据电机的结构特点和工作条件进行合理选择，以确保测试结果的准确性和可靠性。

接着，进行振动测试。

在确定了测试点和测试方向后，即可进行振动测试。

在测试过程中，需要确保振动测试仪器的正确安装和连接，以及测试参数的合理设置。

同时，还需要注意测试过程中的安全和稳定，避免因测试操作不当而导致意外情况的发生。

最后，分析和处理测试结果。

在完成振动测试后，需要对测试结果进行分析和处理。

通过对测试结果的分析，可以了解电机的振动情况，判断电机的运行状态和性能。

如果发现异常情况，需要及时采取相应的措施，如调整电机的运行参数、更换受损部件等，以保证电机的安全稳定运行。

总之，电机振动测试是保证电机安全稳定运行的重要手段。

通过合理选择测试仪器、确定测试点和测试方向，进行振动测试，并对测试结果进行分析和处理，可以及时发现电机存在的问题并采取相应的措施，以保证电机的安全稳定运行。

希望以上介绍的电机振动测试方法对大家有所帮助。

综合练习（模拟试题）1．影响粘着磨损的因素为：摩擦表面的状态和摩擦表面材料的成分和金相组织。

2．设备诊断技术尽管很多，但基本上离不开：信息的采集、信息的分析处理、状况的识别,诊断,预测,决策三个环节。

3．金属扣合技术方法可分为：强固扣合法、强密扣合法、优级扣合法、热扣合法。

4．数控设备电气现场维修的一般方法是：常规检查、静态检查、动态检查。

5．机床试验的内容主要有：空运转试验、机床负荷试验、机床工作精度试验。

6．在对数控机床根据诊断程序进行故障诊断时，诊断程序一般分为：启动诊断、在线诊断和离线诊断三套程序。

7．振动信号的分析方法，可按信号处理方式的不同分为：幅域分析、时域分析、频域分析三个环节。

8．按修理内容、修理技术要求和修理工作量大小分类，设备预防性计划修理可分为：大修、项修和小修。

9．机床电气设备维护对象主要有：电动机、电器和控制线路。

10．振动监测周期可分为：定期检测、随机检验、长期连续监测三类。

11．常用铸铁件补焊的方法有气焊、电弧焊、钎焊。

12．数控机床的故障，按其发生部位，基本可分为4大部分：机床本体上的电气部分、伺服放大及位置检测部分、计算机部分、交流主轴控制部分。

13．根据零件摩擦表面的破坏程度，粘着磨损可分为5类，它们是：轻微磨损、涂抹、擦伤、撕脱和咬死。

14．影响微动磨损的主要因素为：振幅、载荷、温度、润滑和材质性能。

15．常见的化学腐蚀形式有：大气腐蚀、土壤腐蚀、在电解质溶液中的腐蚀和在熔融盐中的腐蚀。

16．通常用于描述机械振动响应的三个参数是：（振幅）、（频率）、（相位）。

17．滚动轴承的振动信号分析故障诊断方法可分为：（简易诊断法）、（精密诊断法）。

18．失效的机械零件大部分都可以修复的，尤其是磨损失效的零件，可采用（堆焊）、（热喷涂和喷焊）、（电刷镀）等表面技术。

19．摩擦是不可避免的自然现象，磨损是摩擦的必然结果，二者均发生于（材料表面）。

20．通过事前测试或监控可以预测的故障属于（渐发故障）。

机电设备评估基础-33(总分100, 做题时间90分钟)一、单项选择题1.活塞在气缸内作往复运动时的两个极端位置称为( )。

SSS_SINGLE_SELA 止点B 终点C 活塞行程D 极限该问题分值: 1答案:A[解析] 活塞离曲轴旋转中心最远的位置称为上止点，离曲轴旋转中心最近的位置称为下止点。

2.内燃机活塞组的作用主要表现在( )。

SSS_SINGLE_SELA 承受气缸中气体的作用力，并将此力通过活塞销传给连杆，以推动曲轴旋转B 将活塞承受的力传给曲轴C 使活塞的往复运动转变为曲轴的旋转运动D 安装和支撑所有的运动部件和辅助系统该问题分值: 1答案:A[解析] B、C为连杆组的主要作用，D为固定件的作用。

3.不属于PLC作用的是( )。

SSS_SINGLE_SELA 负责输入输出处理、程序解算、通信处理B 接收来自零件加工程序的开关功能信息C 机床操作面板卜的开关量信号及机床侧的开关量信号，进行逻辑处理D 完成输出控制功能，实现各功能及操作方式的联锁该问题分值: 1答案:A[解析] A项为CPU的作用；而B、C、D三项均为PLC作用，故选A项。

4.机械传动的作用是( )。

SSS_SINGLE_SELA 传递动力B 改变运动速度和方向C 改变运动形式D 传递动力、改变运动速度和方向、改变运动形式该问题分值: 1答案:D[解析] 机械传动的作用主要表现在三个方面：①传递动力；传动装置的主要作用是为了将驱动力传递给工作部分以使机器作功，如汽车牵引力的传递；②改变运动速度和方向；一台机器为了更好地完成工作任务，其工作部分的运动速度往往在一定的范围内变动，其工作运动方向也往往是变化的，这种频繁的变速或换向要求，用动力装置直接完成是不能满足的，而必须由变速装置和传动机构来完成；③改变运动形式。

5.滑块行程可作为以下( )的主要技术参数。

SSS_SINGLE_SELA 机械压力机B 水压机C 摩擦压力机D 开式压力机该问题分值: 1答案:D[解析] 滑块行程是通用压力机的主要技术参数之一。
