下载文档原格式
镍氢电池的化学原理及工艺流程镍氢电池的化学原理镍氢电池采用Ni的氧化物作为正极，储氢金属作为负极，碱液(主要为KOH)作为电解液.圆柱形和方形镍氢电池电化学原理和化学反应相同：充电时，正极：Ni(OH)2– e-+OH-→NiOOH+H2O负极：MHn+ne-→M+n/2 H2放电时，正极：NiOOH+H2O+e-→Ni(OH)2+OH-负极：M+n/2 H2→MHn+ne-。
镍氢电池的放电效率在低温会有显著的降低(如低于-15℃)，而在-20℃时，碱液达到起凝固点，电池充电速度也将大大降低。
在低温充电低于0℃会增大电池内压并可能使安全阀开启。
为了有效充电，环境温度范围应在5-30℃之间，一般充电效率会随温度的升高而升高，但当温度升到45℃以上，高温下充电电池材料的性能会退化，电池的循环寿命也将大大缩短。
圆柱形Ni-MH电池只采用金属电池槽，一是因为电池槽本身与金属氢化物负极连接在一起，可以作为负极极端；二是因为许多应用要求能够快速充电，气体发生复合反应时，电池的内压很高，只有金属容器可以承受这种压力，而且不会发生太大的变形。
最后金属电池槽聚砜密封环翻边与电池盖密封，这种方法成本低，易于生产，而且可靠。
工艺流程：(以SC型为例1.配方1.1正极：氢氧化镍(2.1.1和2.2.3)氧化钴(可以形成导电网络，弥补氢氧化镍与金属集流体间较大的间距以及氢氧化镍本身电导率较低的不足)添加剂1.2负极：贮氢合金粉(3.1有具体讨论)添加剂1.3电解质：30%的KOH水溶液17g/L的LiOH NaOH(为提高高温充电效率，将部分KOH替换为NaOH，但是会加重对金属氢化物活性物质的腐蚀，降低循环寿命)2.正极制备2.1烧结式2.1.1调浆：纤维镍+导电剂CoO+CMC(2.5%)或MC+PVB造孔剂2.1.2拉浆：将膏状物涂覆到基板(如冲孔镍带)2.1.3烘干(挥发黏结剂)(75℃)2.1.4在氮气/氢气环境下高温煅烧(880℃，烧结速度90m/h)2.1.5化学浸渍或电化学浸渍(将NiOH沉积到烧结骨架中)Ni(NO3)2浸渍密度1.62-1.65g/c㎡，含3%-5%Co(NO3)2增重[(1.72-1.80)±0.007]g/cm2 2.1.6浸渍后的电极用电化学充/放电工艺进行预活化2.1.7逆向水洗2.1.8烘干(75℃)2.1.9电极软化(成型厚0.58±0.05mm)2.1.10极耳点焊主要设计参数：纤维镍骨架的强度和孔径氢氧化镍活性物质的化学组成活性物质的载入有害物质(硝酸盐、碳酸盐等)的含量2.2涂膏式2.2.1泡沫镍基板制备用电沉积或化学蒸汽沉积工艺。
镍氢储能电池制备工艺项目指南下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!镍氢储能电池是一种重要的新型储能技术，其制备工艺对其性能和稳定性具有至关重要的影响。

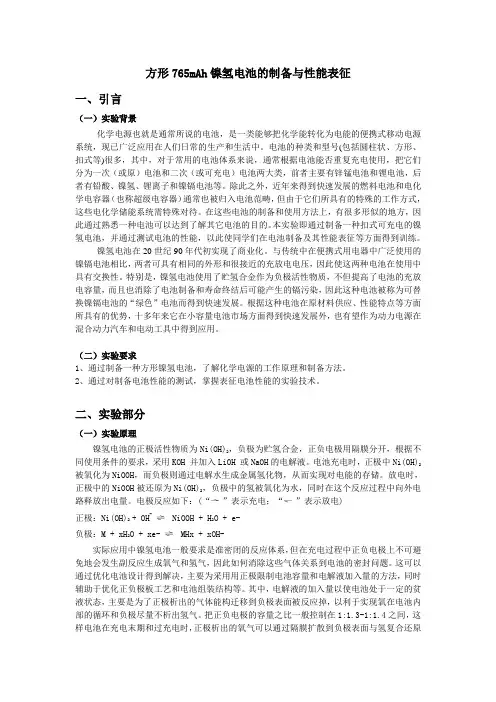

方形765mAh镍氢电池的制备与性能表征一、引言（一）实验背景化学电源也就是通常所说的电池，是一类能够把化学能转化为电能的便携式移动电源系统，现已广泛应用在人们日常的生产和生活中。
电池的种类和型号(包括圆柱状、方形、扣式等)很多，其中，对于常用的电池体系来说，通常根据电池能否重复充电使用，把它们分为一次（或原）电池和二次（或可充电）电池两大类，前者主要有锌锰电池和锂电池，后者有铅酸、镍氢、锂离子和镍镉电池等。
除此之外，近年来得到快速发展的燃料电池和电化学电容器（也称超级电容器）通常也被归入电池范畴，但由于它们所具有的特殊的工作方式，这些电化学储能系统需特殊对待。
在这些电池的制备和使用方法上，有很多形似的地方，因此通过熟悉一种电池可以达到了解其它电池的目的。
本实验即通过制备一种扣式可充电的镍氢电池，并通过测试电池的性能，以此使同学们在电池制备及其性能表征等方面得到训练。
镍氢电池在20世纪90年代初实现了商业化。
与传统中在便携式用电器中广泛使用的镍镉电池相比，两者可具有相同的外形和很接近的充放电电压，因此使这两种电池在使用中具有交换性。
特别是，镍氢电池使用了贮氢合金作为负极活性物质，不但提高了电池的充放电容量，而且也消除了电池制备和寿命终结后可能产生的镉污染，因此这种电池被称为可替换镍镉电池的“绿色”电池而得到快速发展。
根据这种电池在原材料供应、性能特点等方面所具有的优势，十多年来它在小容量电池市场方面得到快速发展外，也有望作为动力电源在混合动力汽车和电动工具中得到应用。
（二）实验要求1、通过制备一种方形镍氢电池，了解化学电源的工作原理和制备方法。
2、通过对制备电池性能的测试，掌握表征电池性能的实验技术。
二、实验部分（一）实验原理镍氢电池的正极活性物质为Ni(OH)2，负极为贮氢合金，正负电极用隔膜分开，根据不同使用条件的要求，采用KOH 并加入LiOH 或NaOH的电解液。
电池充电时，正极中Ni(OH)2被氧化为NiOOH，而负极则通过电解水生成金属氢化物，从而实现对电能的存储。
镍氢电池设计与制造工艺引言镍氢电池作为一种新型的绿色环保电池，具有高能量密度、长寿命、低自放电率等优点，在电动车辆、储能系统等领域有着广泛的应用前景。
本文将介绍镍氢电池的设计原理，并详细探讨其制造工艺。
镍氢电池设计原理镍氢电池是以氢化镍和氧化镍为正负极材料，通过化学反应释放和储存电能的电池。
其电池反应方程式如下：正极反应：Ni(OH)2 + OH- → NiOOH + H2O + e-负极反应：MH + H2O + e- → M + OH- + H2O整体反应方程式：Ni(OH)2 + MH → NiOOH + M镍氢电池的设计目标是实现正极和负极之间的电荷转移，在正负极材料之间建立电化学反应，从而产生电能。
设计时需要考虑正负极材料的选择、电解质的配方、电池壳体的结构和密封性等因素，以确保电池的性能和安全性。
镍氢电池制造工艺步骤镍氢电池的制造过程包括正负极材料的制备、电池组装和封装等步骤。
以下将详细介绍制造工艺的每个步骤。
1. 正负极材料的制备正极材料一般采用氧化镍（Ni(OH)2），负极材料采用金属氢化物（MH），如钛镍合金。
首先，将合适比例的化学品溶解在适当的溶剂中，通过搅拌和加热反应，使化学物质充分混合。
然后，将混合物进行过滤、洗涤和干燥，得到所需的正负极材料。
2. 电解质的配制电解质是镍氢电池中起重要作用的液体介质，通常由钾氢氧化物（KOH）或锂氢氧化物（LiOH）溶解在水中制备而成。
配制电解质时，需要精确控制其浓度和酸碱度，以满足电池的要求。
3. 电池组装电池组装是将正负极材料、电解质和其他辅助材料按照一定的顺序组装在一起的过程。
首先，在电池壳体中放入负极材料，再在负极材料上涂覆一层聚丙烯膜以防止短路。
然后，将正极材料与导电片连接，并放置在负极材料上。
最后，将电解质注入电池壳体中，确保正负极材料和电解质的充分接触。
4. 封装封装是保护电池内部结构，并防止电解质泄漏的重要步骤。
将电池组装好的壳体进行密封，在密封过程中可以采用焊接、螺纹连接或其他方式，确保电池的完整性和稳定性。
镍氢电池的化学原理及工艺流程镍氢电池的化学原理镍氢电池采用Ni的氧化物作为正极，储氢金属作为负极，碱液(主要为KOH)作为电解液.圆柱形和方形镍氢电池电化学原理和化学反应相同：充电时，正极：Ni(OH)2– e-+OH-→NiOOH+H2O负极：MHn+ne-→M+n/2 H2放电时，正极：NiOOH+H2O+e-→Ni(OH)2+OH-负极：M+n/2 H2→MHn+ne-。
镍氢电池的放电效率在低温会有显著的降低(如低于-15℃)，而在-20℃时，碱液达到起凝固点，电池充电速度也将大大降低。
在低温充电低于0℃会增大电池内压并可能使安全阀开启。
为了有效充电，环境温度范围应在5-30℃之间，一般充电效率会随温度的升高而升高，但当温度升到45℃以上，高温下充电电池材料的性能会退化，电池的循环寿命也将大大缩短。
圆柱形Ni-MH电池只采用金属电池槽，一是因为电池槽本身与金属氢化物负极连接在一起，可以作为负极极端；二是因为许多应用要求能够快速充电，气体发生复合反应时，电池的内压很高，只有金属容器可以承受这种压力，而且不会发生太大的变形。
最后金属电池槽聚砜密封环翻边与电池盖密封，这种方法成本低，易于生产，而且可靠。
工艺流程：(以SC型为例1.配方1.1正极：氢氧化镍(2.1.1和2.2.3)氧化钴(可以形成导电网络，弥补氢氧化镍与金属集流体间较大的间距以及氢氧化镍本身电导率较低的不足)添加剂1.2负极：贮氢合金粉(3.1有具体讨论)添加剂1.3电解质：30%的KOH水溶液17g/L的LiOH NaOH(为提高高温充电效率，将部分KOH替换为NaOH，但是会加重对金属氢化物活性物质的腐蚀，降低循环寿命)2.正极制备2.1烧结式2.1.1调浆：纤维镍+导电剂CoO+CMC(2.5%)或MC+PVB造孔剂2.1.2拉浆：将膏状物涂覆到基板(如冲孔镍带)2.1.3烘干(挥发黏结剂)(75℃)2.1.4在氮气/氢气环境下高温煅烧(880℃，烧结速度90m/h)2.1.5化学浸渍或电化学浸渍(将NiOH沉积到烧结骨架中)Ni(NO3)2浸渍密度1.62-1.65g/c㎡，含3%-5%Co(NO3)2增重[(1.72-1.80)±0.007]g/cm2 2.1.6浸渍后的电极用电化学充/放电工艺进行预活化2.1.7逆向水洗2.1.8烘干(75℃)2.1.9电极软化(成型厚0.58±0.05mm)2.1.10极耳点焊主要设计参数：纤维镍骨架的强度和孔径氢氧化镍活性物质的化学组成活性物质的载入有害物质(硝酸盐、碳酸盐等)的含量2.2涂膏式2.2.1泡沫镍基板制备用电沉积或化学蒸汽沉积工艺。
