Pt100热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。
Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。
另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。
为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。
同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。
Pt100热电阻分度表。
Pt100热电阻分度表
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=*乘10负3次幂
B=乘10负7次幂
C=乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为欧姆，200度时为欧姆，800度时为欧姆。
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
PT100分度表
温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A级±（＋│t│），B级±（＋│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。
另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
看到了电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。
为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。
同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。
铂热电阻型号1. 简介铂热电阻是一种常用的温度传感器，由铂元件构成，具有精度高、线性好、稳定性强等特点。
在工业生产、科研实验等领域广泛应用。
不同型号的铂热电阻适用于不同的工作条件和温度范围，下面将介绍几种常见的铂热电阻型号。
2. PT100PT100是最常见的铂热电阻型号之一，广泛应用于温度控制和测量领域。
PT100的编号中，PT代表Platinum(铂)，100代表在0度时的电阻为100Ω。
PT100的温度特性优于其他型号的铂热电阻，具有更高的精确度和稳定性。
PT100的温度测量范围通常为-200℃至+600℃，可以满足大部分工业和实验需求。
它采用三线制连接，根据电阻值与温度之间的关系，可以准确地测量温度。
PT100的使用需要注意的是，线路的连接应牢固可靠，避免因连接不良导致温度读数错误。
3. PT1000PT1000是PT100的增强型号，其基本原理和PT100一样，都是以铂元件为传感器材料。
PT1000的编号中，1000代表在0度时的电阻为1000Ω。
与PT100相比，PT1000的电阻值更大，相应地可以提高测量的精确度。
PT1000的温度测量范围一般为-200℃至+600℃，与PT100相同。
它同样采用三线制连接，具有较高的精确度和稳定性。
PT1000在一些对精度要求较高的应用中常被使用，如实验室仪器、医疗设备等。
由于其电阻值较大，对损耗和热散失的要求比PT100更高。
4. PT500PT500是一种中间型号的铂热电阻，其编号中的500代表在0度时的电阻为500Ω。
相比于PT100，PT500的电阻值更小，对增加线路阻抗和减小测量误差有一定的优势。
PT500的温度测量范围通常为-200℃至+600℃，与PT100和PT1000相同。
它同样采用三线制连接，具有良好的精度和稳定性。
PT500在一些对工作环境温度较高的应用中常被使用，如发动机温度测量、炉温控制等。
5. PT10PT10是一种小型的铂热电阻，其编号中的10代表在0度时的电阻为10Ω。

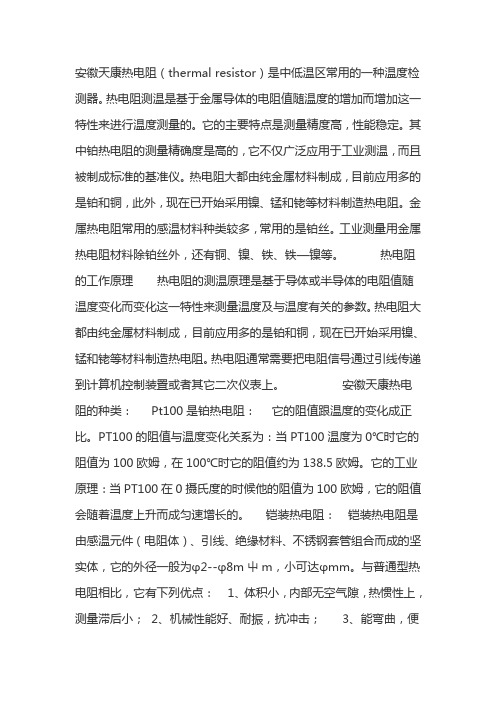

安徽天康热电阻（thermal resistor）是中低温区常用的一种温度检测器。
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
它的主要特点是测量精度高，性能稳定。
其中铂热电阻的测量精确度是高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
热电阻大都由纯金属材料制成，目前应用多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
金属热电阻常用的感温材料种类较多，常用的是铂丝。
工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍等。
热电阻的工作原理热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
热电阻大都由纯金属材料制成，目前应用多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。
热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。
安徽天康热电阻的种类：Pt100是铂热电阻：它的阻值跟温度的变化成正比。
PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。
铠装热电阻：铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8m屮m，小可达φmm。
与普通型热电阻相比，它有下列优点：1、体积小，内部无空气隙，热惯性上，测量滞后小；2、机械性能好、耐振，抗冲击；3、能弯曲，便于安装；4、使用寿命长。
端面热电阻端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。
它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
一体化热电阻：一般由测温探头（热电阻传感器）和两线制固体电子单元组成的电阻。
采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

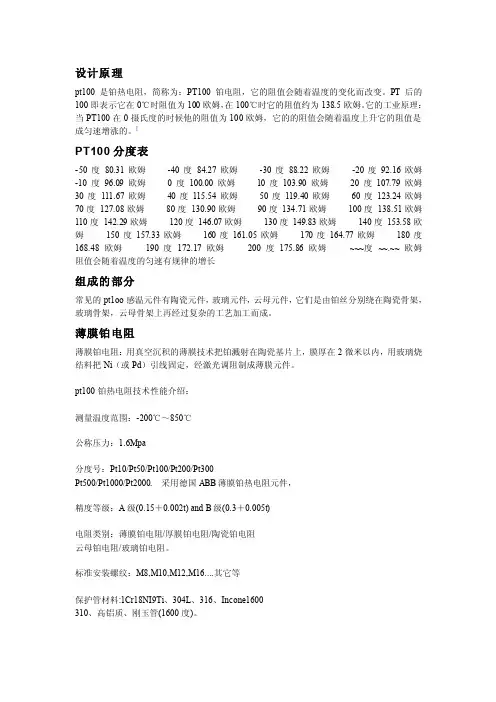

设计原理pt100是铂热电阻，简称为：PT100铂电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
[PT100分度表-50度80.31欧姆-40度84.27欧姆-30度88.22欧姆-20度92.16欧姆-10度96.09欧姆0度100.00欧姆10度103.90欧姆20度107.79欧姆30度111.67欧姆40度115.54欧姆50度119.40欧姆60度123.24欧姆70度127.08欧姆80度130.90欧姆90度134.71欧姆100度138.51欧姆110度142.29欧姆120度146.07欧姆130度149.83欧姆140度153.58欧姆150度157.33欧姆160度161.05欧姆170度164.77欧姆180度168.48欧姆190度172.17欧姆200度175.86欧姆~~~度~~.~~ 欧姆阻值会随着温度的匀速有规律的增长组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。
薄膜铂电阻薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
pt100铂热电阻技术性能介绍：测量温度范围：-200℃～850℃公称压力：1.6Mpa分度号：Pt10/Pt50/Pt100/Pt200/Pt300Pt500/Pt1000/Pt2000.采用德国ABB薄膜铂热电阻元件，精度等级：A级(0.15＋0.002t) and B级(0.3＋0.005t)电阻类别：薄膜铂电阻/厚膜铂电阻/陶瓷铂电阻云母铂电阻/玻璃铂电阻。
标准安装螺纹：M8,M10,M12,M16....其它等保护管材料:1Cr18NI9Ti、304L、316、Incone1600310、高铝质、刚玉管(1600度)。
常用热电阻分度表1. 概述热电阻是一种能够将温度变化转换成电阻变化的传感器。
常用的热电阻分度表能够提供温度与电阻之间的对应关系，从而实现温度的测量。
2. PT100分度表PT100是一种常见的热电阻类型，其基于铂金属材料制成。
以下为常用的PT100热电阻分度表，以提供温度与电阻之间的对应关系：温度（摄氏度） | 电阻（欧姆）---|----200 | 18.52-150 | 38.83-100 | 59.50-50 | 80.910 | 100.0050 | 119.56100 | 138.51150 | 157.58200 | 176.80250 | 196.06300 | 215.42350 | 234.86400 | 254.37450 | 273.92500 | 293.523. PT1000分度表PT1000是另一种常见的热电阻类型，与PT100类似，但其电阻值更大。
以下为常用的PT1000热电阻分度表，以提供温度与电阻之间的对应关系：温度（摄氏度） | 电阻（欧姆）---|----200 | 185.20-150 | 388.30-100 | 595.00-50 | 809.100 | 1000.0050 | 1195.60100 | 1385.10150 | 1575.80200 | 1768.00250 | 1960.60300 | 2154.20350 | 2348.60400 | 2543.70450 | 2739.20500 | 2935.204. 其他热电阻分度表除了PT100和PT1000之外，还有其他类型的热电阻分度表，如PT500、PT等。
每种热电阻类型都有其特定的温度与电阻对应关系，需要根据具体的使用要求选择合适的分度表。
5. 使用注意事项在使用热电阻分度表进行温度测量时，需要注意以下几点：- 保证热电阻与被测温度的接触良好，以确保准确的测量结果。
- 避免热电阻受到强烈的机械冲击，以免影响其稳定性和精度。
1、应用
通常和显示仪表、记录仪表、电子计算等配套使用。
直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特点
·压簧式感温元件，抗振性能好；
·毋须补偿导线，节省费用；
·测温精度高；
·机械强度高，耐压性能好；
·进口薄膜电阻元件，性能可靠稳定。
3、工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。
当阻值变化时，工作仪表便显示出阻值所对应的温度值。

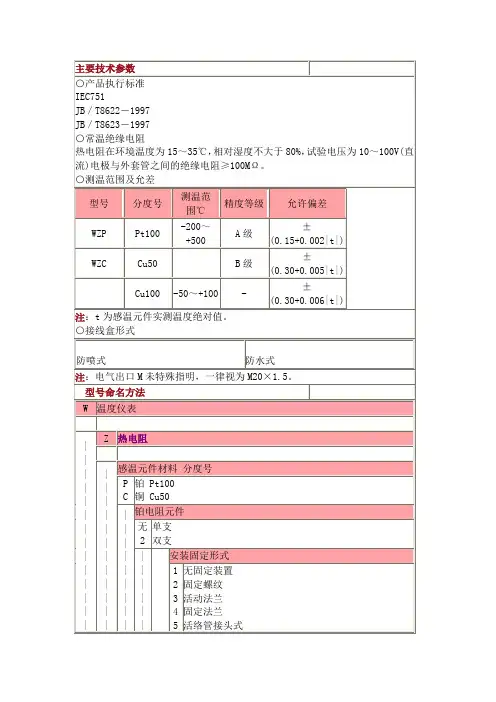

4、主要技术参数
产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997
5、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。
6、测量范围及允差。
