测量仪表与自动化_中国石油大学（华东）中国大学mooc课后章节答案期末考试题库2023年1.关于变送器，下列说法正确的是（）答案:变送器是检测被控变量2.控制器的作用是( )答案:比较测量值和给定值，判断是开阀和关阀，计算阀的开度。
3.关于自动化系统，下列说法正确的是（）答案:自动控制系统是为了维持某个参数的稳定自动联锁保护系统是在出现事故、故障和异常时起作用4.图中所示温度控制系统中，被控变量是（）答案:原油的出口温度5.图中所示的控制系统，操纵变量是( )答案:燃料油的流量6.若某仪表的精度等级为1.0级，且该仪表是合格的，则有（）答案:该仪表使用时的最大引用误差qmax<=1.0%该仪表使用时的最大引用误差hmax<=1.0%7.用超声波方法测距离，根据超声波探头发散和反射回来的超声波时间差，乘上波速即可计算探头与被测物体的距离，这种方法是间接测量答案:错误8.测量仪表的基本组成包括检测元件/传感元件、传送放大、显示部分。
答案:正确9.若某压力仪表的精度等级为1.0级，测量范围为0-100kPa，经测试，发现最大绝对误差为0.8kPa，则可知（）答案:无法判断，因没有测试变差10.关于灵敏度，下列说法正确的是（）答案:灵敏度是指输出变化与输入变化的比值11.若对某仪表进行标定，测试得到最大引用误差为0.8%，最大变差为1.2%，则可将该仪表的精度等级定为（）答案:1.5级12.若某仪表测量范围为0-100kPa，正常工作压力为45kPa，若需选择该表的精度等级，要求误差不超过正常工作压力的2%，则2%是（）答案:相对误差13.若某仪表测量范围为0-100kPa，选择该表的精度等级，要求测量的绝对误差不超过2kPa，则仪表的精度等级最好可选为（）答案:1.5级14.关于测量仪表的结构，下列说法正确的是（）答案:闭环结构的仪表输出和输入之间的关系取决于检测和反馈环节，与放大环节无关，因此稳定性更好开环结构的仪表放大和显示环节的放大系数大，容易对干扰进行放大15.若需检测100kPa的压力，可选择的仪表测量范围为下列，则（）0-100kPa、0-200kPa、 0-500kPa ，0-1000kPa答案:0-200kPa，满足测量值，且灵敏度最高16.关于接触式和非接触式测量，下列说法正确的是（）答案:非接触式测量是测量仪表的任何部分都不与被测介质相接触非接触式测量主要用于高温、高压、强毒性等恶劣场合。
汽车电控技术期末考试复习资料二一、判断题1 汽车电子化（即自动化、智能化和网络化）是21 世纪汽车发展的必由之路。
○对○错答案：对2. 在汽车电控系统中，执行器又称为执行元件，其功用是接收电控单元（ECU）发出的指令，完成具体的执行动作。
○对○错答案：对3. 电子控制式燃油喷射系统是指由电控单元（ECU）根据各种传感器信号，经过数学计算和逻辑判断处理后，直接控制执行器（喷油器）喷射燃油的系统。
○对○错答案：对4. 在汽油发动机电控喷油系统中，进气量信号是电控单元ECU 计算喷油时间和点火时间的主要依据。
○对○错答案：对5. 压力传感器检测压力的方法大都是测量压差。
○对○错答案：对6. 当节气门位置传感器的怠速触点闭合，车速传感器输入ECU 的信号表示车速不为零时，ECU 将判定发动机处于为怠速状态。
○对○错答案：错7. 在采用直接控制节气门来控制发动机怠速转速的汽车上，没有设置旁通空气道，由ECU 控制怠速控制阀（或电动机）直接改变节气门的开度来控制怠速转速。
○对○错答案：对8. 在发动机空燃比反馈控制系统中，氧传感器是实现空燃比反馈控制必不可少的关键部件。
○对○错答案：对9. 在发动机空燃比反馈控制系统中，当电控单元ECU 判定氧传感器失效时，就会对空燃比实施闭环控制。
○对○错答案：错10. 高压共轨式电控柴油喷射技术的基本原理与电控汽油喷射技术相似。
○对○错答案：对11. 高压共轨式柴油喷射系统的喷油压力由ECU 控制油压调节器进行调节。
○对○错答案：错12. 在汽车装备的安全装置中，主动安全装置的功用是避免车辆发生交通事故。
○对○错答案：对13. 当常规制动装置发生故障时，防抱死制动系统ABS 也能发挥制动作用。
○对○错答案：错14. 汽车驱动轮加速滑移调节系统ASR防止驱动轮滑转，都是通过调节驱动轮的驱动力（即牵引力）来实现的，故又称为牵引力控制系统TCS或TRC。
○对○错答案：对15. 汽车电控自动变速是指电子控制系统根据道路条件和负载变化，自动改变驱动轮的转速与转矩来满足汽车行驶要求的控制过程。
大学期末考试试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是计算机科学领域的主要分支？A. 人工智能B. 软件工程C. 遗传学D. 网络技术2. 根据相对论，当物体接近光速时，其质量会：A. 保持不变B. 增加C. 减少D. 消失3. 在经济学中，下列哪一项不是市场失灵的表现？A. 垄断B. 公共物品C. 外部性D. 完全竞争4. 以下哪个不是英语语法中的时态？A. 现在完成时B. 过去完成时C. 将来完成时D. 进行时5. 根据达尔文的进化论，物种进化的主要驱动力是：A. 突变B. 自然选择C. 人为选择D. 环境适应6. 在化学中，下列哪个元素的原子序数是26？A. 铁B. 铜C. 锌D. 镍7. 以下哪个不是中国四大名著之一？A. 《红楼梦》B. 《西游记》C. 《三国演义》D. 《悲惨世界》8. 在心理学中，弗洛伊德的哪个理论解释了人的心理结构？A. 行为主义B. 精神分析C. 认知心理学D. 人本主义9. 以下哪个不是联合国安全理事会的常任理事国？A. 美国B. 俄罗斯C. 中国D. 德国10. 在数学中，勾股定理适用于：A. 长方形B. 圆C. 直角三角形D. 等边三角形二、填空题（每题2分，共20分）11. 计算机程序设计语言分为高级语言和________。
12. 经济学中的“边际效用递减”指的是随着消费者消费的增加，每增加一单位商品带来的________逐渐减少。
13. 英语中的“虚拟语气”通常用来表示________或不可能发生的情况。
14. 达尔文的进化论认为，物种的进化是通过________实现的。
15. 化学中的“摩尔”是表示物质的量的单位，它表示的是________。
16. 《红楼梦》的作者是________。
17. 弗洛伊德的精神分析理论认为，人的心理活动主要由________、自我和超我构成。
18. 联合国安全理事会的五个常任理事国拥有对重大决议的________权。
河南理工大学 2006-2007 学年第 2 学期《智能检测技术》试卷（A）参考答案与评分标准考试方式：闭卷本试卷考试分数占学生总评成绩的70 %复查总分总复查人一、选择题（每小题1分，20题，共20分）（注意：均为单项选择，将答案写在综括号内，否则不计分。
）1.有一温度计，它的测量范围为0～200℃，精度为0.5级，该表可能出现的最大绝对误差为[ A ]。
A. 1℃B. 0.5℃C. 10℃D. 2℃2.用于测量交流电能的电度表属于[ D ]仪表。
A. 磁电系B. 电动系C. 电磁系D. 感应系3.在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。
这时必须考虑到应尽量使选购的仪表量程为欲测量的[ A ]。
A. 1.5 倍B.10 倍C. 3 倍D.0.75 倍4.重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是[ B ]。
A. 提高精度B. 加速其衰老C. 测试其各项性能指标D. 提高可靠性5.应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选用[ C ]转换电路。
A. 单臂半桥B. 双臂半桥C. 四臂全桥D. 独臂6.光栅传感器利用莫尔条纹来达到[ B ]目的.A.提高光栅的分辨力B. 使光敏元件能分辨主光栅移动时引起的光强变化C.辩向D.细分7.当天气变化时，有时会发现在地下设施（例如地下室）中工作的仪器内部印制板漏电增大，机箱上有小水珠出现，磁粉式记录磁带结露等，影响了仪器的正常工作。
该水珠的来源是[ C ]A.从天花板上滴下来的B.由于空气的绝对湿度达到饱和点而凝结成水滴C.空气的相对湿度达到饱和状态，而凝结成水滴8.自感传感器或差动变压器采用相敏检波电路最重要的目的是为了[ C ]A.提高灵敏度B.将输出的交流信号转换成直流信号C.使检波后的直流电压能反映检波前交流信号的相位和幅度9.希望远距离传送信号时，应选用具有[ D ]输出的标准变送器。
A. 0-2VB.1-5VC.0-10mAD.4-20mA10.光栅中采用 sin 和 cos 两套光电元件是为了[ B ]。

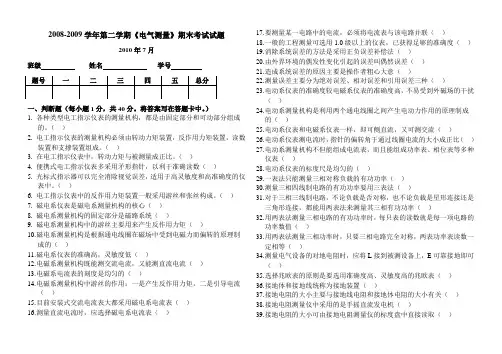

2008-2009学年第二学期《电气测量》期末考试试题2010年7月班级姓名学号一、判断题（每小题1分，共40分。
将答案写在答题卡中。
）1.各种类型电工指示仪表的测量机构，都是由固定部分和可动部分组成的。
（）2.电工指示仪表的测量机构必须由转动力矩装置，反作用力矩装置，读数装置和支撑装置组成。
（）3.在电工指示仪表中，转动力矩与被测量成正比。
（）4.便携式电工指示仪表多采用矛形指针，以利于准确读数（）5.光标式指示器可以完全消除视觉误差，适用于高灵敏度和高准确度的仪表中。
（）6.电工指示仪表中的反作用力矩装置一般采用游丝和张丝构成。
（）7.磁电系仪表是磁电系测量机构的核心（）8.磁电系测量机构的固定部分是磁路系统（）9.磁电系测量机构中的游丝主要用来产生反作用力矩（）10.磁电系测量机构是根据通电线圈在磁场中受到电磁力而偏转的原理制成的（）11.磁电系仪表的准确高，灵敏度低（）12.电磁系测量机构既能测交流电流，又能测直流电流（）13.电磁系电流表的刻度是均匀的（）14.电磁系测量机构中游丝的作用：一是产生反作用力矩，二是引导电流（）15.目前安装式交流电流表大都采用磁电系电流表（）16.测量直流电流时，应选择磁电系电流表（）17.要测量某一电路中的电流，必须将电流表与该电路并联（）18.一般的工程测量可选用1.0级以上的仪表，已获得足够的准确度（）19.消除系统误差的方法是采用正负误差补偿法（）20.由外界环境的偶发性变化引起的误差叫偶然误差（）21.造成系统误差的原因主要是操作者粗心大意（）22.测量误差主要分为绝对误差、相对误差和引用误差三种（）23.电动系仪表的准确度较电磁系仪表的准确度高，不易受到外磁场的干扰（）24.电动系测量机构是利用两个通电线圈之间产生电动力作用的原理制成的（）25.电动系仪表和电磁系仪表一样，即可侧直流，又可测交流（）26.电动系仪表测电流时，指针的偏转角于通过线圈电流的大小成正比（）27.电动系测量机构不但能组成电流表，而且能组成功率表、相位表等多种仪表（）28.电动系仪表的标度尺是均匀的（）29.一表法只能测量三相对称负载的有功功率（）30.测量三相四线制电路的有功功率要用三表法（）31.对于三相三线制电路，不论负载是否对称，也不论负载是星形连接还是三角形连接，都能用两表法来测量其三相有功功率（）32.用两表法测量三相电路的有功功率时，每只表的读数就是每一项电路的功率数值（）33.用两表法测量三相功率时，只要三相电路完全对称，两表功率表读数一定相等（）34.测量电气设备的对地电阻时，应将L接到被测设备上，E可靠接地即可（）35.选择兆欧表的原则是要选用准确度高、灵敏度高的兆欧表（）36.接地体和接地线统称为接地装置（）37.接地电阻的大小主要与接地线电阻和接地体电阻的大小有关（）38.接地电阻测量仪中采用的是手摇直流发电机（）39.接地电阻的大小可由接地电阻测量仪的标度盘中直接读取（）40.离电流入地点20m以外的地方，才是电工技术上所说的“地”（）二、选择题（每小题1分，共40分。
桂林理工大学《给排水工程仪表与控制》2023-2024学年第一学期期末试卷课程名称：给排水工程仪表与控制专业：市政工程班级：市政工程2023级考试形式：闭卷考试满分：100分---注意事项：1. 本试卷共四部分，总分100分。
考试时间为120分钟。
2. 请将答案写在答题纸上，写在试卷上的答案无效。
3. 所有题目必须回答，选择题请将正确答案的字母填在答题纸上，其余题目请将答案写清楚。
---第一部分选择题（共20题，每题2分，共40分）1. 给水系统中常用的流量测量仪表是（）A. 转子流量计B. 电磁流量计C. 超声波流量计D. 以上都是2. 在给水管网中，用于监测水压的仪表是（）A. 压力表B. 流量计C. 水位计D. 温度计3. 排水系统中常用的液位测量仪表是（）A. 浮球液位计B. 电容式液位计C. 超声波液位计D. 以上都是4. 在污水处理过程中，用于测量pH值的仪表是（）A. pH计B. 电导率仪C. 溶解氧仪D. 浊度计5. 给水系统中的水泵控制方式通常采用（）A. 手动控制B. 定时控制C. 压力控制D. 流量控制6. 在给水系统中，用于防止管网压力过高的装置是（）A. 减压阀B. 止回阀C. 安全阀D. 闸阀7. 排水系统中常用的流量控制方式是（）A. 手动控制B. 定时控制C. 液位控制D. 压力控制8. 在污水处理过程中，用于控制曝气量的参数是（）A. pH值B. 溶解氧浓度C. 混合液浊度D. 污泥浓度9. 给水系统中的水质监测参数通常包括（）A. 浊度B. 余氯C. pH值D. 以上都是10. 在给水系统中，用于防止管网水锤的装置是（）A. 止回阀B. 安全阀C. 缓冲罐D. 减压阀11. 排水系统中常用的水泵控制方式是（）A. 手动控制B. 定时控制C. 压力控制D. 液位控制12. 在污水处理过程中，用于去除水中悬浮物的设备是（）A. 格栅B. 沉砂池C. 初沉池D. 二沉池13. 给水系统中的管网漏损监测方法包括（）A. 分区计量B. 夜间最小流量C. 相关法D. 以上都是14. 在给水系统中，用于防止管网污染的装置是（）A. 止回阀B. 减压阀C. 安全阀D. 水锤消除器15. 排水系统中常用的液位控制方式是（）A. 浮球控制B. 电极控制C. 超声波控制D. 以上都是16. 在污水处理过程中，用于去除水中有机物的设备是（）A. 初沉池B. 二沉池C. 生物反应池D. 消毒池17. 给水系统中的水质监测仪表通常安装在（）A. 水源地B. 净水厂C. 加压泵站D. 用户端18. 在给水系统中，用于调节管网压力的装置是（）A. 减压阀B. 安全阀C. 止回阀D. 闸阀19. 排水系统中常用的流量计类型是（）A. 转子流量计B. 电磁流量计C. 超声波流量计D. 以上都是20. 在污水处理过程中，用于监测出水水质的参数包括（）A. CODB. BODC. 氨氮D. 以上都是---第二部分填空题（共10题，每题2分，共20分）1. 在给水系统中，用于测量水压的仪表是_________。

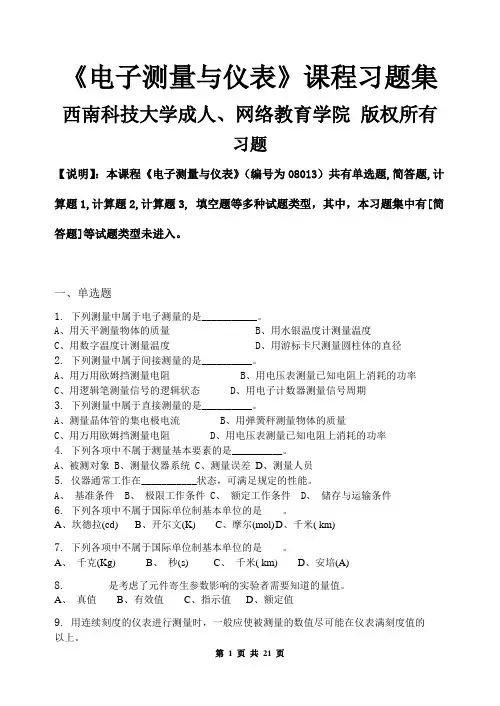

《电子测量与仪表》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《电子测量与仪表》（编号为08013）共有单选题,简答题,计算题1,计算题2,计算题3, 填空题等多种试题类型，其中，本习题集中有[简答题]等试题类型未进入。
一、单选题1.下列测量中属于电子测量的是___________。
A、用天平测量物体的质量B、用水银温度计测量温度C、用数字温度计测量温度D、用游标卡尺测量圆柱体的直径2.下列测量中属于间接测量的是__________。
A、用万用欧姆挡测量电阻B、用电压表测量已知电阻上消耗的功率C、用逻辑笔测量信号的逻辑状态D、用电子计数器测量信号周期3.下列测量中属于直接测量的是__________。
A、测量晶体管的集电极电流B、用弹簧秤测量物体的质量C、用万用欧姆挡测量电阻D、用电压表测量已知电阻上消耗的功率4.下列各项中不属于测量基本要素的是__________。
A、被测对象B、测量仪器系统C、测量误差D、测量人员5.仪器通常工作在___________状态，可满足规定的性能。
A、基准条件B、极限工作条件C、额定工作条件D、储存与运输条件6.下列各项中不属于国际单位制基本单位的是____。
A、坎德拉(cd)B、开尔文(K)C、摩尔(mol)D、千米( km)7.下列各项中不属于国际单位制基本单位的是____。
A、千克(Kg)B、秒(s)C、千米( km)D、安培(A)8. ________是考虑了元件寄生参数影响的实验者需要知道的量值。
A、真值B、有效值C、指示值D、额定值9.用连续刻度的仪表进行测量时，一般应使被测量的数值尽可能在仪表满刻度值的____以上。
A、1/4B、1/3C、1/2D、2/310.被测量真值是____ 。
A、都是可以准确测定的B、客观存在的，但很多情况下不能准确确定；C、全部不能准确测定；D、客观上均不存在，因而无法测量。
11.修正值是与绝对误差的绝对值____的值。
1、膜盒式差压变送器的工作原理。
基本结构。
答：膜盒式差压变送由测量部分、杠杆系统、放大器和反馈机构组成。
它是基于力矩平衡原理工作的。
2、电容式差压变送器的基本原理。
答：电容式差压变送器的检测元件采用电容式压力传感器，组成分测量和放大两大部分。
输入差压作用于测量部分电容式压力传感器的中心感压膜片，从而使感压膜片（即可动电极）与两固定电极所组成的减去电容之电容量发生变化，此电容变化量由电容/电流转换电路转换成电流信号Id，Id和调零与零迁电路产生的调零信号IZ的代数和同反馈电路产生的反馈信号If进行比较，其差值送入放大器，经放大得到整机的输出信号IO。
3、热偶、热阻温度变送器针对检测元件采用了什么措施？何处实现？
答：温度变送器采用热电偶、热电阻作为测温元件，从测量元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4~20mADC或0~10mADC恒流信号输出。
4、有哪些常用的控制规律？各有什么特点？有那些控制参数表示？控制参数如何测定？
通常使用场合？
答：常用的控制规律有比例控制(P)、积分控制(I)、微分控制(D)以及它们的组合控制规律，例PI、PD、PID等。
比例控制特点：①控制作用及时。
② 控制结果存在余差（可以单独使用）。
积分控制特点：①控制结果消除余差。
② 控制作用慢（不单独使用）。
微分控制特点：①超前控制作用。
② 不能单独使用。
组合控制有着他们共有的特点。
控制参数的表示有：比例度δ、积分时间TI和微分时间TD。
控制参数用公式可以算出。
5、控制器通常该有那些主要功能？如何使用？
答：控制器的主要功能和使用：
①偏差指示：指示偏差信号。
②输出显示：显示调节器输出信号的大小。
③内、外给定的选择：给定信号可以由调节器内部产生，也可以
由其它仪表外部提供。
④内给定的调整：若设定值为内给定，用户可以调整调节器上的
内给定拨盘来改变设定值。
⑤正、反作用的选择：选择正作用或反作用。
⑥手/自动双向切换：可以切换手动或自动模式。
⑦手动操作：可以调整手操拨盘或者手操扳键来改变控节器的输
出。
⑧无扰动切换：手自动切换时都希望不给控制系统带来扰动，即
控制器的输出信号不发生突变。
⑨Kp/Ti/Td的设置：改变控制器的特性。
6、电Ⅲ型控制器的基本结构。
各部分有什么作用、有何功能特点？
答：电Ⅲ型控制器由控制单元和指示单元两大部分组成，其中控制单元包括输入电路、比例微分(PD)电路、比例积分(PI)电路、输出电路(电压、电流转换电路)以及硬、软手动电路部分；指示单元包括测量信号指示电路、给定信号指示电路。
输入电路作用：①偏差检测与放大②电平移动
比例微分电路作用：调节微分增益与微分时间。
比例积分电路作用：调节积分增益与积分时间。
输出电路作用：将比例积分电路输出的以UB为基准的1~5VDC电压信号U03转换为流过负载RL（一端接地）的4~20mADC输出电流I0。
手操电路作业：实现手动操作，它有软手操与硬手操两种操作方式。
指示电路作用：把1～5V输入转化成1～5mA的电流信号，该电流通过动圈表头指示出来。
7、执行器的基本结构？各自有何作用？
答：执行器由执行机构和调节机构组成。
执行机构作用：根据信号大小，通过力平衡产生行程位移。
调节机构作用：将执行机构的输出位移变化转换为控制阀阀芯和阀座间流通面积变化。
8、在气动执行器中气开、气关怎么形成？实际如何选择？
答：气开：当压力信号输入时，调节阀打开，无压力信号时调节阀关闭。
气关：当压力信号输入时，调节阀关闭，无压力信号时调节阀打开。
气动调节阀气开、气关方式的选择主要是从生产安全角度出发来考虑的。
当调节阀上信号或气源中断时，应避免损坏设备和伤害人员。
如事故情况下，调节阀处于关闭位置危害小，则应选用气开式调节阀；反之，应选用气关式调节阀。
9、执行器的流量系数及流量特性概念。
有那些流量特性？在串、并联管道中流量特性会如
何？
答：①流量系数KV的定义：在调节阀前后压差为100KPa，流体密度为1g/cm3 （即5～40℃的水）的条件下，
调节阀全开时，每小时通过阀门的流体量（m3）。
调节阀流量特性：介质流过调节阀的相对流量与相对位移（即阀的相对开度）之间的关系。
②流量特性分为理想流量特性和实际流量特性。
③串、并联管道都会使理想流量特性发生畸变，串联管道的影响
尤为严重；
串、并联管道都会使调节阀可调比降低，并联管道更为严重；
串联管道使系统总流量减少，并联管道使系统总流量增加；
串联管道调节阀开度小时放大系数增加，开度大时则减少，并联管道调节阀的放大系数在任何开度下总比原来的减少。
10、执行器基本选择过程。
答：执行器结构形式的选择：（1）执行机构的选择必须考虑执行机构的输出力（力矩）应大于它所受到的负荷力（力矩）
（2）调节机构的选择依据流体性质、工艺条件、工艺条件综合选择。
执行器流量特性的选择：（1）考虑系统的控制品质
（2）考虑工艺管道情况
（3）考虑负荷变化情况
调节阀的口径选择：根据计算所得到的流量系数选择调节阀口径之后，还应对所选调节阀开度和可调节比进行验算，以保证所选调节阀的口径能满足控制要求。
11、防爆仪表的概念及防爆系统的构成条件。
答：防爆仪表：任何情况下产生的火花为安全火花的仪表。
防爆系统的构成条件：（1）危险场所使用防爆仪表；
（2）在危险与安全场所之间增加安全栅。
12、标准信号的类型及使用。
答: ①气信号：0.02～0.1MPa (20～100KPa)
主要执行器用。
②电信号：4～20mA（DC）传输信号
1～5V（DC）联络信号
主要应用信号。
13.控制仪表中的变送器、控制器及执行器的作用？
变送器：检测工艺参数并将测量值以特定的信号形式传送出去，以便进行显示、调节。
控制器：将偏差信号（检测信号与给定信号进行比较）进行运算，产生控制信号（作用于执行器）。
执行器：接受控制器的控制信号，改变控制介质的流量，把被控变量维持在给定值。
