初中科学：如何画好力的图示练习题

1．（2019·大庆）如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图。

【答案】【解析】挂在光滑墙上的球受竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用，从球的重心，沿力的方向作出球的受力示意图，如图所示。

2．(2019·内江)如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。

【答案】【解析】刻度尺静止在手指上，则接触处为尺子的重心；刻度尺受到重力G和手指对它的支持力F，且这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出力的符号，注意两条线段的长度相同，如图所示。

3．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。

其以快速、平稳、舒适为世界所称道。

如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。

请作出硬币在竖直方向受力的示意图（O为重心）。

【答案】FG【解析】硬币稳稳地立在窗台上，硬币在竖直方向受到重力G和支持力F的作用，由于硬币相对窗台静止，因此重力G和支持力F，二力是一对平衡力，大小相等、方向相反。

重力的方向是竖直向下的，支持力的方向是竖直向上的。

过硬币的重心，分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F表示，注意两条线段长度要相等。

如图所示。

4．（2019·贵阳）如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图，（O点是力的作用点）【答案】【解析】运动员的右脚在水平方向上受到摩擦力的作用，因为脚相对于地面有向后的运动趋势，故摩擦力方向与之相反，是向前的，因为力的作用是相互的，所以地面受到右脚的摩擦力向后；右脚对地面有向下的压力，作用点在地面上，方向垂直于地面向下，如图所示。

5（2019·衡阳）如图所示，小球被固定在静止的金属框架上，画出小球A所受作用力的示意图。

【答案】【解析】小球A固定在静止的支架上，处于静止状态，受到竖直向下的重力和支架对它向上的弹力作用，并且这两个力是一对平衡力，重力从重心竖直向下画，标出符号G，弹力从重心竖直向上画，标出符号F，注意所画的线段长度要相等。

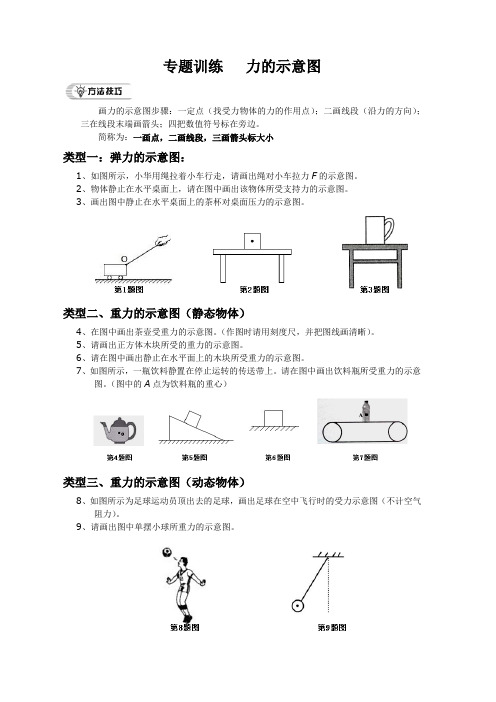

专题训练力的示意图画力的示意图步骤：一定点（找受力物体的力的作用点）；二画线段（沿力的方向）；三在线段末端画箭头；四把数值符号标在旁边。

简称为：一画点，二画线段，三画箭头标大小类型一：弹力的示意图：1、如图所示，小华用绳拉着小车行走，请画出绳对小车拉力F的示意图。

2、物体静止在水平桌面上，请在图中画出该物体所受支持力的示意图。

3、画出图中静止在水平桌面上的茶杯对桌面压力的示意图。

类型二、重力的示意图（静态物体）4、在图中画出茶壶受重力的示意图。

（作图时请用刻度尺，并把图线画清晰）。

5、请画出正方体木块所受的重力的示意图。

6、请在图中画出静止在水平面上的木块所受重力的示意图。

7、如图所示，一瓶饮料静置在停止运转的传送带上。

请在图中画出饮料瓶所受重力的示意图。

（图中的A点为饮料瓶的重心）类型三、重力的示意图（动态物体）8、如图所示为足球运动员顶出去的足球，画出足球在空中飞行时的受力示意图（不计空气阻力）。

9、请画出图中单摆小球所重力的示意图。

专题训练力的示意图（二）画物体的受力示意图时，要先对物体进行受力分析，分析时可遵循“一重、二弹、三摩擦、后其它”的顺序，即先考虑重力；再分析物体受不受弹力，压力、支持力、推力、拉力等都属于弹力；之后再分析物体受不受摩擦力，分析物体是否受摩擦力时可用常规法、假设法或二力平衡法；最后再分析物体受不受其它的力。

类型一、根据受力分析画力的示意图：1、如图，悬挂在天花板下的电灯处于静止状态。

画出电灯的受力示意图。

2、如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。

3、图中，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。

类型二、有关摩擦力的示意图：4、图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。

5、如图所示，磁铁A紧贴电梯壁上，随电梯一起竖直向上作匀速直线运动，请画出磁铁A在竖直方向上的受力示意图。

6、如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。

初中物理力学受力分析示意图方法详解与例题精选方法详解对物体进行受力分析时，要正确画出力的示意图。

采用“三定三标”方法，具体步骤如下：1．“三定”（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点都可以画在物体重心上。

如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。

（2）定方向：以作用点为起点，沿力的方向画线段。

常见力的方向描述，如重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。

（3）定长度：尽管长度不能准确的反映力的大小，但在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。

一对平衡力线段长度相同。

2．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。

（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。

摩擦力一般用“f”表示。

（3）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。

3．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般情况下，压力的作用点画在接触面上，其他力的作用点均可画在物体重心上（若是摩擦力使物体转动，则摩擦力只能画在接触面上），指定作用点的，只能画在指定作用点上。

当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。

（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。

根据要求画出需要画的力（下一个专题详解）。

（3）受力分析的顺序：先分析重力，然后环绕物体一周找出与研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后分析其他力。

简记为：重力一定有，弹力看四周，分析摩擦力，再看电磁浮。

类型一：画指定力的示意图1.如图所示是质量为50Kg的小明起跑时2.的情景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。

专题05 几种力的作图（原卷版）重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:（1）明确施力物体,若无施施力物体,则这个力不存在。

（2）地球表面的一切物体都要受到重力的作用。

（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。

（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。

考点1 画指定力示意图题型一：画弹力示意图。

1、弹力包括拉力、压力、支持力、推力等；2、弹力方向与物体形变方向相反。

【典例1】（2020春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。

【变式训练】（2020春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F 的示意图。

【典例2】（2022•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请画出手提箱所受拉力的示意图。

典例分析＋变式训练考点直击【变式训练2】（2021春•江都区期中）一个静止在水平面上的物体，如图所示，受到大小为100N，与地面成30°角斜向右上方的拉力，画出物体所受拉力的示意图。

题型二：画重力示意图特别注意：重力方向总是竖直向下。

【典例1】（2021秋•平潭县期末）已知静止在斜面上的木块质量m＝6kg，在图中画出木块所受重力的示意图。

【变式训练1】（2021春•凉州区期末）画出图中斜面上静止的茶杯受到的重力示意图。

【变式训练2】（2020•福绵区一模）一个木块从斜面上滑下，并在水平面上继续滑动。

请分别画出如图木块在斜面和水平面时所受重力的示意图。

【变式训练3】（2021秋•唐河县期末）如图所示，请画出质量为100g的铁球摆到最高点A时，所受重力的示意图（g＝10N/kg）题型三：画摩擦力示意图特别注意：摩擦力方向与相对运动(或相对运动趋势)的方向相反，与物体运动方向无关！【典例】（2021•宁远县模拟）木块所受重力是50N，如图对它施加一个水平向左的100N的压力将它压在竖直墙面上处于静止，画出此时木块受到的摩擦力的示意图（作用点画在重心上），并标出摩擦力的大小。

作图题专项练习1．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．2．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．3．如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力的示意图．4．如图所示，是火箭起飞的情形，请作出火箭起飞的受力示意图（不计空气阻力）5．在自动化生产线上，常用传送带传送工件．如图所示，一个工件与传送带一起以0.2m/s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件的受力示意图．1题 2题 3题 4题 5题6．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图请作出M所受力的示意图．7．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑动时的受力示意图．8．如图所示，一物体沿着固定的光滑斜面下滑，请画出物体在图示位置处所受力的示意图9．一只篮球挂在墙壁上处于静止，请在图上画出篮球所受的力的示意图．10．课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．6题 7题 8题 9题 10题11．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．12．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置光滑水平面上．现将A、B从弹簧的原长位置O点拉至位置l，松手后，A、B保持相对静止并向O点运动．请在图中画出当A、B运动到位置2时，物块A受力的示意图．13．如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．14．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．15．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11题 12题 13题 14题 15题16．图是超强磁悬浮照片，上面是用超强永磁体制成的圆片，下面是被液氮冷却的“高温”超导体，请在图上画出圆片的受力示意图．17．图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，画出木块B的受力示意图．18．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图．19．如图甲，物体在拉力F的作用下向右做匀速直线运动，试画出物体受到的摩擦力；如图乙，小球在弹性杆的作用下保持静止，试画出小球受到的弹力．16题 17题 18题 19题20．如图所示，在地球表面有四棵大树，处在不同位置，O点视为地球的中心．请在图画出1号、2号大树所受重力示意图．21．如图所示，货物随传送带一起加速斜向上运动，请画出货物所受摩擦力的示意图．22．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动．请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G＞f）．23．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图．20题 21题 22题 23题24．物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小．25．请在图中画出木棒受到的力的示意图．26．画出图各图中物体A受力的示意图（a）斜面上的物体A匀速下滑；（b）A被水平传送带匀速传送；（c）车减速前进，悬挂在车厢内的物体A； 24题 25题（d）放在水平桌面上的A物体，受到向右的拉力后匀速直线运动．（B未落下）（a) (b) (c) (d)27．如图所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）．28．如图中运动员正在奔跑，请作出该运动员鞋底受到地面对它产生的摩擦力的示意图．29．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图．（力的作用点画在物体的重心）30.如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．27题 28题 29题 30题31．如图所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图． 32．在图中画出此时小球受力的示意图．33．如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． 34．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．35．如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．31题 32题 33题 34题 35题36．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．37．如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图．38．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．39．①．如图1所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图（空气阻力f不能忽略，浮力不计）．②．大坝总是修成上窄下宽的形状，如图2为一大坝的截面图，A、B为大坝上两点，请画出A、B两点处大坝受到水压力的示意图．36题 37题 38题 39题40．如图所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．41．如图为在空气中飞行的导弹，请在图中作出导弹的受力示意图．42．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来．请画出木块离开弹簧后向右运动过程中受力示意图．43．在一场篮球比赛中，A同学向前扔出篮球，篮球落地后反弹正好到达队友B的手中．图中虚线为球在空中的运动轨迹，请作出球在撞击地面瞬间竖直方向的受力示意图．40题 41题 42题 43题44．如图所示，在水平路面上匀速行驶的小车，其支架上固定一铁球，画出铁球受力示意图．45．如图，一个木块A放在粗糙的长木板B上，弹簧一端接A，另一端固定在墙壁上，长木板B放在水平地面上，在力F作用下，B向左运动而A保持静止，作出物体A的受力示意图．46.如图8所示是一台正在转动的电风扇，请用力的示意图表示出它受到的力。

专题训练(一)力的图示和力的示意图类型一力的图示1.如图所示,均匀球体在绳子10 N拉力的作用下保持静止,用力的图示法画出该球受到的拉力F。

(作用点已给出)2.请用力的图示法在图中画出重为6 N的物体对水平地面的压力。

(作用点已给出)3.用力的图示法在图中画出与水平地面成30°角、大小为150 N且在O点斜向左上方拉小车的力。

▶类型二弹力的示意图4.在图中画出小球受到的支持力的示意图。

(作用点已给出)5.在图中画出人对木箱的水平推力F的示意图。

6.图中两根绳吊着小球,画出绳对小球拉力的示意图。

7.某同学用30 N的力斜向右上方推木箱,推力方向与水平方向成30°夹角,请在图中作出该力的示意图。

(作用点已给出)8.如图所示,各接触面光滑且物体A静止,画出物体A所受弹力的示意图。

(作用点已给出)▶类型三重力的示意图9.弹簧测力计下挂着物体静止,如图所示,请在图中画出该物体所受重力的示意图。

10.如图所示,一小球正在斜坡上向下滚动,请画出小球受到重力的示意图。

11.如图所示,重5 N的一瓶饮料静置在停止运转的传送带上。

请画出这瓶饮料所受重力的示意图。

12.在图中画出甲同学所受重力的示意图。

▶类型四摩擦力的示意图13.如图所示,一物体以某一速度冲上表面粗糙的固定斜面,请画出物体在上滑过程中所受摩擦力的示意图(力的作用点画在物体的重心)。

14.如图所示,两只手握住轻质笔杆(笔杆粗糙),其中右侧的手向右滑动,另一只手不动,试作出笔杆对两手的摩擦力的示意图。

15.如图所示,一位老人骑着一辆自行车匀速行驶在水平地面上,忽略骑行时的空气阻力,请画出后轮所受摩擦力f1和前轮所受摩擦力f2的示意图。

▶类型五物体受力的示意图16.如图所示,用细线将圆环悬挂在天花板上,请你在图中画出圆环所受力的示意图。

17.如图所示,小球在光滑的水平面上向左运动,与弹簧接触后,将弹簧压缩,请画出小球压缩弹簧时所受力的示意图。

专题训练01 力的作图方法指导1．画力的示意图的步骤：(1)确定力的三要素；(2)沿力的方向画一个带箭头的线段，用线段的起点或终点表示力的作用点，箭头方向表示力的方向；(3)在箭头旁写出力的符号和大小。

2．注意：重力的方向始终是竖直向下．．．．．．。

．．．．的，弹力的方向始终垂直于接触面1．“不倒翁”是许多同学喜欢的一种小玩具，如图所示的“不倒翁”质量为 0.2 kg。

请在图中画出“不倒翁”所受重力的图示(图中点O表示“不倒翁”的重心，g取10 N/kg)。

(第1题图) (第2题图) 2．如图所示，小红站在上升的电梯上，作出她所受重力的示意图。

(O点为其重心)3．如图所示，请在O点画出足球受到的支持力F的示意图。

(第3题图) (第4题图) 4．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。

5．请在图中画出静止在斜面上的物体所受重力和物体对斜面的压力的示意图。

(第5题图) (第6题图) 6．画出图中墙受到手指的压力F的示意图。

7．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。

(第7题图) (第8题图) 8．如图所示，物体A静止在水平面上，请画出物体A所受力的示意图。

9．如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。

(第9题图) (第10题图) 10．请在图中画出小桌的受力示意图。

11．如图所示，手拉小球在水平面内做匀速圆周运动，请画出小球的受力示意图。

(第11题图) (第12题图) 12．如图所示，用细线将小球挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

13．随着人民生活水平的提高，小汽车逐步走进千家万户。

如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图。

(第13题图)专题训练1答案1．解：如图所示。

点拨：不倒翁的重力：G＝mg＝0.2 kg×10 N/kg＝2 N。

F《力的图示和示意图》专题训练方法小结：画力的图示要做到“四定三标”：定作用点、定标度、定方向、定长度、标箭头、标力的数值和标单位.分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向.一、力的图示1用力的图示能表示出力的三要素。

在图中，用力的图示法分别图示出以下各力。

(1)重100 N的物体受20 N水平拉力作用时，能在水平面上做匀速直线运动，画出这个物体在30 N水平向右的推力作用下在原水平面上运动时所受合力的图示.(2).如图1-1-5(a)所示，电灯悬挂在电线下静止不动，受到电线的拉力为10 N，画出此时电灯受力的图示.二、力的示意图1.（1）如图所示，重量为5N的小球正沿斜面滚下，画出小球所受重力的示意图。

（2）如图所示，工人用600N的沿斜面向上的推力将箱子推上斜面，请作出推力的示意图。

（3）如图所示，物体静止在斜面上，画出它所受支持力的示意图。

（4）画出与水平方向成45º角斜向左上方拉小车的拉力的示意图。

2.（1）如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。

（图中已标出摩擦力的作用点）（2）如图所示，在竖直悬挂的铁质黑板上吸着一个磁性黑板擦，画出黑板擦所受摩擦力的示意图。

（3）如图所示的是在水平面上向右运动的物块，画出物块所受重力和摩擦力的示意图。

（4）如图所示，物体受到水平向左的拉力作用，在水平地面上做匀速直线运动，画出物体在竖直方向上受力的示意图。

vvvv3.（1）天花板上悬吊着一盏电灯，作出电灯受力的示意图。

（2）如图所示的是长在枝条上的重力为2N的苹果，请画出苹果受力的示意图。

（3）如图所示，画出“不倒翁”的受力的示意图（黑点O表示“不倒翁”的重心）。

（4）如图所示，重500N的物体静止在水平地面上，画出它受力的示意图。

4.（1）饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送。

专题训练画力的示意图1．如图所示是同学们在老师指导下探究重力方向的实验装置，在图中画出小球所受的重力和拉力示意图。

2．如图，用手向下按压弹簧，请画出弹簧对手的弹力示意图。

3．如图所示，物块正沿粗糙斜面向上滑动，请画出物块对斜面的压力F1和斜面对物块的支持力F2的示意图。

4．按要求完成下列作图；如图，画出小球所受细线拉力F1及墙壁对小球的支持力F2的示意图。

5．如图甲所示是某景区奇观，图乙是其简化图，O点为上方巨石的重心。

请在图乙画出上方巨石受到支持力的示意图。

6．如图所示，在图中画出汤匙在手指尖上水平静止时，汤匙所受重力的示意图。

7．在深圳北站广场上，常常看见人们将旅行包B平放在拉杆箱A上，如图所示，假设作用在箱子上的水平推力F推＝20N，A、B一起做匀速直线运动，请在图中画出运动过程中B的受力示意图。

8．如图，一个水杯静止在水平桌面上，请画出此时水杯的受力示意图。

（作用点请画在物体的重心O上）。

9．小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。

10．如图所示，细绳拉着小球在水平面内做匀速圆周运动，请作出小球所受重力和拉力的示意图。

11．如图所示，质量分布均匀的圆球通过绳子竖直悬挂在倾斜的天花板上，圆球的重心刚好与绳子的悬挂方向在同一直线上。

用黑点表示小球，请在黑点上画出球的受力示意图。

12．如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体A 受到所有力的示意图。

13．如图所示，物体B静止在斜面上，请在图中画出物体B所受力的示意图。

14．如图画出公路上匀速行驶的小汽车的受力示意图。

15．如图所示，用20N的力把一个重为10N的物块压在竖直墙壁上静止不动，请在图中画出物块在竖直方向上所受到的力的示意图。

16．如图所示，物块正在粗糙的水平面上向右滑动，并拉伸弹簧，画出物块在水平方向上的受力示意图（不计空气阻力）。

17．如图所示某同学站在商场向下匀速运动的电梯上，请在图中作出该同学所受力的示意图（O点为该同学的重心）。

力的图示1．请画出图中物体A的受力示意图．2．请按要求作图（保留作图痕迹）．在图中画出物体A在光滑斜面上向上运动时的受力示意图．3．如图所示，金属小球和木块浸没于装有水的容器中，它们分别受到三个力的作用，试在图中画出其受力示意图．4．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．5．如图所示，用一根细线，拴一块橡皮，甩起来，使橡皮绕手作圆周运动，不计空气阻力，画出橡皮所示重力和拉力的示意图．6．冬天，晓彤用雪橇拉着小雪在冰面上玩（如图所示）．已知小雪和雪橇的总重力为600N，晓彤所用的拉力为30N．请在图中画出雪橇所受拉力的图示．7．请画出图中物体A所受到的所有力的示意图．8．一物体靠惯性冲上斜面，请画出物体在上滑过程中所受力的示意图．9．在图中用力的示意图画出物体A所受的重力和挡板B对A的支持力．10．如图所示，把重100N的一袋米放到水平匀速运动的传送带上，米袋先在传送带上滑动，稍后与传送带一起匀速运动．请画出米袋在滑动过程中受到力的示意图．11．如图是广场上用细绳系于地面上的一只重0.5N的氢气球，请作出氢气球受力示意图．12．（1）在图甲中作出吸附在竖直磁性黑板上静止的棋子竖直方向所受力的示意图．（2）重为G的铁球被细绳悬挂在光滑竖直墙壁上，在图乙中画出球受到的重力、绳对球的拉力的示意图．（3）图丙中，一物体静止在斜面上，请画出物体对斜面压力和物体重力的示意图．13．（1）如图1所示，踢出去的足球在空中飞行．不计空气阻力，请在图中画出足球的受力示意图．（2）在图2中作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．14．如图所示摆球正向上运动，若不计空气阻力，在图中画出摆球这时受力的示意图．15．如图所示，重为10N的小球放在水平桌面上，请在图中画出小球受到的支持力和桌面受到的压力的示意图．16．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图所示，请作出M所受力的示意图．17．下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．18．如图所示，一小球静止漂浮在容器中的水面上，它共受到两个力的作用，试在图中画出其受力示意图．19．按要求完成下列个小题如图所示：小球静止在由竖直的墙壁和平直的地面组成的墙角．请画出小球受力的示意图．20．如图所示，重50N的物体A静止在斜面B上，对斜面B的压力为40N，作出物体A受到的重力及物体B受到的压力的示意图．21．如图所示，竖直墙壁上用细绳悬挂着的一个小球处于静止状态．画出小球的受力示意图．22．如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．23．如图所示，画出悬浮在水中小球受到的重力和浮力的示意图．（请将物体受到的力都画在重心上）24．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．（请将物体受到的力都画在重心上）25．如图所示，乒乓球漂浮在水面上，请画出乒乓球受力的示意图．26．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．27．图中A物体随传送带向上做匀速直线运动，作出物体A的受力示意图．28．如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．（不计空气阻力）29．画出图中静止的小球的受力情况．30．如图所示，用沿竖直方向的绳子吊一光滑球靠在墙上，球处于静止状态．请画出小球的受力示意图．31．如图所示，用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态．请画出小球的受力示意图．32．根据要求作画（1）在图1中画出足球所受重力的示意图．（2）如图2所示，A处于静止状态，B在拉力F作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图．（3）如图3，一重力不计的挂衣钩“吸”在竖直墙上，钩上挂着物体保持静止．请画出挂衣钩在竖直方向上受力的示意图．（画图时，用实心点O表示力的作用点）33．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．在答题卡上画出小球在最低点时的受力示意图．34．如图所示，A物体叠放在B物体上，在拉力F的作用下B物体与A物体一起在水平面上作匀速直线运动，请在图中画出A物体所受力的示意图．35．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．36．如图所示，弯杆末端连接有一个小球，各物体均保持静止状态．试画出小球受到的重力G与杆对小球的作用力F的示意图．参考答案与试题解析1．请画出图中物体A的受力示意图．【解答】解：物体受竖直向下的重力、竖直向上的浮力和拉力作用，作用点在重心，如图所示：2．请按要求作图（保留作图痕迹）．在图中画出物体A在光滑斜面上向上运动时的受力示意图．【解答】解：对物体的受力情况进行分析可知，由于斜面光滑，物体不受摩擦力作用，只受到地球施加的重力G，方向竖直向下，还受到斜面施加的支持力F支，方向垂直于接触面向上，作用点均在物体的重心上．如图所示：3．如图所示，金属小球和木块浸没于装有水的容器中，它们分别受到三个力的作用，试在图中画出其受力示意图．【解答】解：①金属小球浸没于装有水的容器底部，小球受到重力、浮力和支持力这三个力的作用；过球心作竖直向下的重力、竖直向上的浮力和支持力作用，注意浮力和支持力的合力等于重力．如图所示②木块浸没于装有水的容器中，木块受竖直向下的重力、竖直向上的浮力和竖直向下的拉力作用，作用点可以都画在木块的重心，过木块的重心沿力的方向分别画一条有向线段，并分别用G、F浮和F拉表示，使F浮=G+F拉，如图所示：4．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．【解答】解：（1）小车突然减速后，木块相对于平板向前滑动；（2）木块受重力G、支持力F、摩擦力f作用，示意图如图所示；故答案为：如图所示．5．如图所示，用一根细线，拴一块橡皮，甩起来，使橡皮绕手作圆周运动，不计空气阻力，画出橡皮所示重力和拉力的示意图．【解答】解：过橡皮的重心分别沿竖直向下的方向和沿绳子指向手的方向画一条带箭头的线段表示重力和拉力，用符号G和F表示．如图所示：6．冬天，晓彤用雪橇拉着小雪在冰面上玩（如图所示）．已知小雪和雪橇的总重力为600N，晓彤所用的拉力为30N．请在图中画出雪橇所受拉力的图示．【解答】解：过作用点O，沿拉力方向（与水平面成30°角）画一带箭头的线段，每一段为15N，在箭头附近标上力的符号F，如图所示．7．请画出图中物体A所受到的所有力的示意图．【解答】解：重力从重心竖直向下画，标出符号G，拉力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等．如图所示：8．一物体靠惯性冲上斜面，请画出物体在上滑过程中所受力的示意图．【解答】解：物体受到重力G、支持力F、摩擦力f的作用，如图所示：9．在图中用力的示意图画出物体A所受的重力和挡板B对A的支持力．【解答】解：小球受重力和支持力，重力从重心竖直向下画，支持力从重心垂直挡板斜向上画，如图：10．如图所示，把重100N的一袋米放到水平匀速运动的传送带上，米袋先在传送带上滑动，稍后与传送带一起匀速运动．请画出米袋在滑动过程中受到力的示意图．【解答】解：米袋在滑动过程中，摩擦力为动力，水平向右；在竖直方向上，米袋受竖直向下的重力G，竖直向上的支持力F，这两个力是一对平衡力．如图所示：11．如图是广场上用细绳系于地面上的一只重0.5N的氢气球，请作出氢气球受力示意图．【解答】解：气球受到四个力：作用点在重心，重力G的方向是竖直向下，浮力F浮的方向竖直向上，风的吹力F1方向向左，绳子的拉力F2方向沿绳子向下．如下图所示：12．（1）在图甲中作出吸附在竖直磁性黑板上静止的棋子竖直方向所受力的示意图．（2）重为G的铁球被细绳悬挂在光滑竖直墙壁上，在图乙中画出球受到的重力、绳对球的拉力的示意图．（3）图丙中，一物体静止在斜面上，请画出物体对斜面压力和物体重力的示意图．【解答】解：（1）在水平方向上，物体受水平向左的支持力和水平向右引力；在竖直方向上，物体受到竖直向下的重力和竖直向上的摩擦力；然后过物体的重心作竖直向下的重力和竖直向上的摩擦力．如图所示：；（2）重力从重心竖直向下画，标出符号G；拉力从重心沿着绳画，标出符号F，注意拉力长度略大一点，如图所示：；（3）过物体重心画带箭头的线段，方向竖直向下，即重力示意图．在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力示意图．如图所示：．13．（1）如图1所示，踢出去的足球在空中飞行．不计空气阻力，请在图中画出足球的受力示意图．（2）在图2中作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．【解答】解：（1）不计空气阻力，足球受重力作用，从重心竖直向下画，标出符号G，如下图：（2）在水平方向上，物体受水平向左的支持力和水平向右引力；在竖直方向上，物体受到竖直向下的重力和竖直向上的摩擦力；然后过物体的重心作竖直向下的重力和竖直向上的摩擦力．如图所示：14．如图所示摆球正向上运动，若不计空气阻力，在图中画出摆球这时受力的示意图．【解答】解：过球心做竖直向下的重力，沿绳子向上的拉力，如图所示：15．如图所示，重为10N的小球放在水平桌面上，请在图中画出小球受到的支持力和桌面受到的压力的示意图．【解答】解：过球心作竖直向上、大小为10N的支持力；过球与桌面接触的部位作垂直于接触面，并指向接触面的压力，其大小为10N．如图所示：16．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图所示，请作出M所受力的示意图．【解答】解：过重心作竖直向下的重力和竖直向上的支持力．如图所示17．下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．【解答】解：①地面附近的一切物体都要受到重力作用，所以物体受重力．②物体在斜坡上滑动时，与斜坡之间会发生相互挤压，物体会受到斜面给它的支持力，方向垂直于斜面向上．③物体在粗糙的表面上滑行，所以会受到斜面给它的摩擦力，方向沿斜面向下．故答案为：18．如图所示，一小球静止漂浮在容器中的水面上，它共受到两个力的作用，试在图中画出其受力示意图．【解答】解：小球漂浮在水面上，受到重力和浮力的作用，作用点在重心，方向分别竖直向下和竖直向上，大小相等．示意图如下：19．按要求完成下列个小题如图所示：小球静止在由竖直的墙壁和平直的地面组成的墙角．请画出小球受力的示意图．【解答】解：小球的重力G与地面对它的支持力F是一对平衡力，F=G，以球的重心为起点竖直向下作重力G的示意图，竖直向上作支持力F的示意图，如图示．20．如图所示，重50N的物体A静止在斜面B上，对斜面B的压力为40N，作出物体A受到的重力及物体B受到的压力的示意图．【解答】解：（1）过物体重心画带箭头的线段，方向竖直向下，符号为G，大小为50N；（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F，大小为40N；如图所示：21．如图所示，竖直墙壁上用细绳悬挂着的一个小球处于静止状态．画出小球的受力示意图．【解答】解：①小球受到的重力，作用点在重心，方向竖直向下，符号为G；②绳对小球的拉力作用点在重心，方向沿绳斜向上，符号为F拉；③墙对小球的支持力，作用点可画在重心，方向垂直墙面向外，符号为F支，如图：22．如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．【解答】解：（1）小球向上加速运动时，受竖直向下的重力G与竖直向上的弹簧的弹力F作用；由于小球向上做加速运动，小球受力不平衡，小球所受的弹力F大于重力G；（2）从小球的重心沿重力与弹力的方向作出重力与弹力的示意图，小球受力示意图如图所示；故答案为：小球的受力示意图如图所示．23．如图所示，画出悬浮在水中小球受到的重力和浮力的示意图．（请将物体受到的力都画在重心上）【解答】解：小球在水中处于悬浮状态，浮力等于重力，即F浮=G，浮力的方向是竖直向上的，示意图如下：24．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．（请将物体受到的力都画在重心上）【解答】解：物体一定受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．如下图所示：25．如图所示，乒乓球漂浮在水面上，请画出乒乓球受力的示意图．【解答】解：过球心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力和浮力，二者大小相等，并标出G和F浮，如下图所示：26．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．【解答】解：重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度相同，货物A受力示意图如图所示．27．图中A物体随传送带向上做匀速直线运动，作出物体A的受力示意图．【解答】解：物体随传送带一起匀速向上运动，所以受传送带对物体的摩擦力F f，方向沿传送带方向向上．物体还受重力G的作用，方向竖直向下；同时还受到支持力F N，方向垂直传送带向上．三力的作用点都画在物体的重心，如图所示：28．如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．（不计空气阻力）【解答】解：由于不计空气阻力，物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．如图所示：29．画出图中静止的小球的受力情况．【解答】解：小球受到的重力和支持力是一对平衡力，方向分别竖直向下和竖直向上，作用点在物体的重心．小球受力的示意图如下：30．如图所示，用沿竖直方向的绳子吊一光滑球靠在墙上，球处于静止状态．请画出小球的受力示意图．【解答】解：分析可知，用沿竖直方向的绳子吊一光滑球靠在墙上，球与墙靠近但互相并不挤压，没有压力和支持力的作用，小球受共竖直向下的重力G，沿绳向上的拉力F，并且这两个力是一对平衡力，过小球重心，分别沿重力和拉力的方向作有向线段，注意作图时两条线段长度要相等，如下图所示：31．如图所示，用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态．请画出小球的受力示意图．【解答】解：因为是光滑的斜面，且绳子处于竖直状态（球与斜面虽然接触但不发生挤压），所以小球不受摩擦力和支持力的作用；分析可知，小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在重心上．如图所示：32．根据要求作画（1）在图1中画出足球所受重力的示意图．（2）如图2所示，A处于静止状态，B在拉力F作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图．（3）如图3，一重力不计的挂衣钩“吸”在竖直墙上，钩上挂着物体保持静止．请画出挂衣钩在竖直方向上受力的示意图．（画图时，用实心点O表示力的作用点）【解答】解：（1）过球心作竖直向下的重力G．如图所示：（2）以A为研究对象，A受向左的拉力和向右的摩擦力才会保持静止；支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，并分别用N和f表示，如图所示：（3）挂衣钩重力不计，在竖直方向上受到物体对它竖直向下的拉力和竖直向上的摩擦力的作用，其作用点都可以画在重心上，过挂衣钩的重心分别沿竖直向下和竖直向上的方向画一条有向线段，分别用F和f表示，因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示．33．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．在答题卡上画出小球在最低点时的受力示意图．【解答】解：由题意可知，将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点时，小球共受到两个力的作用，一个是竖直向下的重力，另一个是竖直向上的弹力，并且弹力大于重力（这样小球才能被弹起），如图所示：34．如图所示，A物体叠放在B物体上，在拉力F的作用下B物体与A物体一起在水平面上作匀速直线运动，请在图中画出A物体所受力的示意图．【解答】解：A受竖直向下的重力、B对A的支持力，这两个力大小相等，方向相反，作用在同一个物体上，是一对平衡力，作用点可以画在物体A的重心上，支持力方向竖直向上，重力方向竖直向下，如图所示：35．如图所示，货物A随小车B一起向右做匀速直线运动．请在图中作出货物A所受力的示意图．【解答】解：重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度相同，货物A受力示意图如图所示．36．如图所示，弯杆末端连接有一个小球，各物体均保持静止状态．试画出小球受到的重力G与杆对小球的作用力F的示意图．【解答】解：因为小球处于静止状态，所以它受到的力是平衡力，因此小球受到的重力和支持力大小相等、方向相反、作用在同一直线上，如下图所示：。
