电力系统暂态分析总复习

电力系统暂态分析复习题一、单项选择题1、发电机同步电抗xd暂态电抗xd′次暂态电抗xd″之间的数值关系为(A)。

A、 B、 C、 D、2. 短路冲击电流就是指短路电流的( D)A、有效值B、平均值C、均方根值D、最大可能瞬时值3、答案C4、一般情况下,变压器的负序电抗xT(2)与正序电抗xT(1)的大小关系为(C)XT(1)=XT(2)5、在中性点不接地系统中同一地点发生两相短路与两相短路接地时,关于短路点故障相短路电流有效值,下述说法中正确的就是( A)。

A、两种情况下短路电流大小相等B、两相接地短路电流大于两相短路电流C、两相接地短路电流小于两相短路电流D、无法确定哪种情况下短路电流更大6、大扰动后,减少原动机出力的主要目的就是为了提高系统的(A )。

A、暂态稳定 B、静态稳定 C、电压稳定 D、经济性7、系统发生短路故障,当切除故障时对应的实际切除角小于极限切除角时,系统可能就是( A )。

A、暂态稳定的 B、暂态不稳定的 C、振荡失去稳定性 D、非周期失去稳定性8、不计短路回路电阻时,短路冲击电流取得最大值的条件就是( A)。

A、短路前空载,短路发生在电压瞬时值过零时 B、短路前带有负载,短路发生在电压瞬时值过零时 C、短路前空载,短路发生在电压瞬时值最大时 D、短路前带有负载,短路发生在电压瞬时值最大时9、 P-δ曲线被称为(D )。

A、耗量特性曲线 B、负荷曲线 C、正弦电压曲线 D、功角曲线10、应用等面积定则判断简单系统暂态稳定时,系统稳定的条件就是( B )。

A、加速面积大于减速面积B、加速面积小于减速面积C、加速面积为无限大D、减速面积为零二、多项选择6、电力系统的暂态稳定性所指的干扰包括下面的(ACD )。

A、大容量发电机突然退出运行B、风吹导线导致的架空线路参数的改变C、三相短路D、两相短路7、关于静态稳定,正确的就是( ABC)。

A、与静态稳定临界点相对应的发电机电磁功率称为同步发电机静态稳定极限功率 B、静态稳定储备系数,正常运行情况下要求 C、静态稳定储备系数在事故后运行情况下不小于10% D、静态稳定可用等面积定则进行判断8、电力系统干扰分小干扰与大干扰,其中下面属于大干扰的就是(AB )。

一、绪论1.电力系统的运行状态由运行参量来描述，运行参量包括：功率，电压，电流，频率以及电动势向量间的角位移等。

2.电力系统的运行状态有两种：稳态和暂态。

3.暂态过程分为机电过程和电磁过程。

其中机电过程是由于机械转矩和电磁转矩（或功率）之间的不平衡引起的。

4.电磁暂态过程主要分析短路故障后电网电流，电压的变化；机电过程（稳定问题）主要分析发电机组转子的运动规律。

第一章电力系统故障分析的基本知识1.短路，是指电力系统正常运行情况以外的相与相之间或相与地之间的连接。

2.三相系统中短路的基本类型：三相短路接地；两相短路接地；两相短路；单相短路接地。

3.三相短路时三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相回路不对称，故称为不对称短路。

4.产生短路的主要原因：电气设备载流部分的相间绝缘或相对地绝缘被损坏。

5.短路对电力系统的危害（电源——线路——负荷）一、短路电流的热效应会引起导体和绝缘的损坏；有短路电流流过时导体会受到很大的冲击力的作用；短路点的电弧可能会烧坏电气设备。

二、短路会引起电网的电压降低，使异步电机（最主要的电力负荷）的电磁转矩降低，电机转速减慢甚至停转，从而造成产品的报废和设备的损坏。

三、系统中发生短路相当于改变了电网结构，会引起系统中功率分布的变化，使发电机的输入输出功率不平衡，引起发电机失去同步，破坏系统的稳定性。

四、对通信系统产生干扰。

6.如何降低短路电流发生的概率一、线路始端添加电抗器二、添加继电保护装置三、添加自动重合闸装置7.短路计算的目的一、电气设备的合理选择二、继电保护装置的计算与整定三、电力系统接线方式的合理选择8.电抗器在电力系统中用来限制短路电流，而不是变换能量。

9.平均额定电压（kV）10.无限大功率电源：电源电压幅值和功率均为恒定的电源。

一、电源功率无限大：外电路发生短路引起的功率改变对于电源来说可以忽略不计。

二、无限大功率电源可以看作是无数个有限大功率电源并联而成，内阻抗为零，电源电压保持恒定。

第一章1。

短路的概念和类型概念:指一切不正常的相与相与地(对于中性点接地的系统)之间发生通路或同一绕组之间的匝间非正常连通的情况。

类型:三相短路、两相短路、两相接地短路、单相接地短路.2。

电力系统发生短路故障会对系统本身造成什么危害？1）短路故障是短路点附近的支路中出现比正常值大许多倍的电流，由于短路电流的电动力效应,导体间将产生巨大的机械应力，可能破坏导体和它们的支架。

2）比设备额定电流大许多倍的短路电流通过设备,会使设备发热增加，可能烧毁设备。

3）短路电流在短路点可能产生电弧，引发火灾。

4）短路时系统电压大幅度下降，对用户造成很大影响.严重时会导致系统电压崩溃,造成电网大面积停电.5）短路故障可能造成并列运行的发电机失去同步，破坏系统稳定，造成大面积停电。

这是短路故障的最严重后果。

6）发生不对称短路时，不平衡电流可能产生较大的磁通在邻近的电路内感应出很大的电动势,干扰附近的通信线路和信号系统，危及设备和人身安全。

7）不对称短路产生的负序电流和电压会对发电机造成损坏，破坏发电机的安全，缩短发电机的使用寿命. 3．同步发电机三相短路时为什么进行派克变换?目的是将同步发电机的变系数微分方程式转化为常系数微分方程式，从而为研究同步发电机的运行问题提供了一种简捷、准确的方法。

4。

同步发电机磁链方程的电感系数矩阵中为什么会有变数、常数或零？变数：因为定子绕组的自感系数、互感系数以及定子绕组和转子绕组间的互感系数与定子绕组和转子绕组的相对位置θ角有关，变化周期前两者为π，后者为2π.根本原因是在静止的定子空间有旋转的转子.常数：转子绕组随转子旋转，对于其电流产生的磁通，其此路的磁阻总不便，因此转子各绕组自感系数为常数,同理转子各绕组间的互感系数也为常数，两个直轴绕组互感系数也为常数.零：因为无论转子的位置如何，转子的直轴绕组和交轴绕组永远互相垂直，因此它们之间的互感系数为零.5.同步发电机三相短路后，短路电流包含哪些分量？各按什么时间常数衰减？1）定子短路电流包含二倍频分量、直流分量和交流分量；励磁绕组的包含交流分量和直流分量；D轴阻尼绕组的包含交流分量和直流分量；Q轴阻尼包含交流分量。

电力系统暂态分析0、绪论1.电力系统：由发电厂、变电所、输电线路、用户组成的整体。

包括通过电的和机械连接起来的一切设备。

2.电力系统元件：包括两大类 电力类：发电机、变压器、输电线路和负载。

控制类：继电器、控制开关、调节器3.系统结构参数：各元件的阻抗(Z)、变比(K)、放大倍数(β)。

4.系统运行状态的描述：由运行参量来描述。

指电流(I )、电压(U )、功率(S )、频率(f )等。

系统的结构参数决定系统的运行参量。

5.电力系统的运行状态包括：稳态和暂态。

6.电力系统的三种暂态过程：电磁暂态过、机电暂态、机械暂态。

7.本门课程的研究对象：电力系统电磁暂态过程分析（电力系统故障分析） 电力系统机电暂态过程分析（电力系统稳定性）一、电力系统故障分析的基本知识（１）故障概述 （２）标幺值（３）无限大功率电源三相短路分析基本要求：了解故障的原因、类型、后果和计算目的，掌握标幺值的计算，通过分析建立冲击电流和短路电流最大有效值的概念。

1.短路：是指电力系统正常运行情况以外的相与相之间或相与地(或中性线)之间的连接。

2.短路产生的原因：是电气设备载流部分的相间绝缘或相对地绝缘被损坏。

包括自然因素和人为因素。

3.短路的基本类型 电力系统的运行经验表明，在各种类型的短路中，单相短路占大多数，两相短路较少，三相短路的机会最少。

4.短路的危害：1）短路点的电弧有可能烧坏电气设备，当短路持续时间较长时可能使设备过热而损坏。

2）短路电流通过导体时，导体间产生很大的机械应力。

3）系统电压大幅度下降，对用户工作影响很大。

4）短路有可能使并列运行的发电机失去同步，破坏系统稳定，引起大片地区的停电。

这是短路故障最严重的后果。

5）不对称接地短路产生的零序不平衡磁通，将造成对通讯的干扰。

短路类型5.短路计算的目的1）选择有足够机械稳定度和热稳定度的电气设备。

2）继电保护和自动装置动作整定。

3.在设计和选择发电厂和电力系统电气主接线。

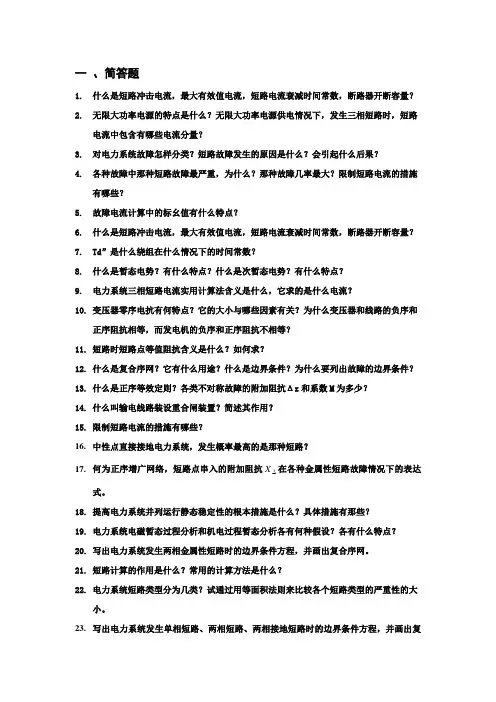

一、简答题1.什么是短路冲击电流，最大有效值电流，短路电流衰减时间常数，断路器开断容量？2.无限大功率电源的特点是什么？无限大功率电源供电情况下，发生三相短路时，短路电流中包含有哪些电流分量？3.对电力系统故障怎样分类？短路故障发生的原因是什么？会引起什么后果？4.各种故障中那种短路故障最严重，为什么？那种故障几率最大？限制短路电流的措施有哪些？5.故障电流计算中的标幺值有什么特点？6.什么是短路冲击电流，最大有效值电流，短路电流衰减时间常数，断路器开断容量？7.T d”是什么绕组在什么情况下的时间常数？8.什么是暂态电势？有什么特点？什么是次暂态电势？有什么特点？9.电力系统三相短路电流实用计算法含义是什么，它求的是什么电流？10.变压器零序电抗有何特点？它的大小与哪些因素有关？为什么变压器和线路的负序和正序阻抗相等，而发电机的负序和正序阻抗不相等？11.短路时短路点等值阻抗含义是什么？如何求？12.什么是复合序网？它有什么用途？什么是边界条件？为什么要列出故障的边界条件？13.什么是正序等效定则？各类不对称故障的附加阻抗Δz和系数M为多少？14.什么叫输电线路装设重合闸装置？简述其作用？15.限制短路电流的措施有哪些？16.中性点直接接地电力系统，发生概率最高的是那种短路？X在各种金属性短路故障情况下的表达17.何为正序增广网络，短路点串入的附加阻抗式。

18.提高电力系统并列运行静态稳定性的根本措施是什么？具体措施有那些？19.电力系统电磁暂态过程分析和机电过程暂态分析各有何种假设？各有什么特点？20.写出电力系统发生两相金属性短路时的边界条件方程，并画出复合序网。

21.短路计算的作用是什么？常用的计算方法是什么？22.电力系统短路类型分为几类？试通过用等面积法则来比较各个短路类型的严重性的大小。

23.写出电力系统发生单相短路、两相短路、两相接地短路时的边界条件方程，并画出复合序网。

24.提高电力系统并列运行静态稳定性的根本措施是什么？具体措施有那些？（具体要求写出4种以上）25.输电线路装设重合闸装置为什么可提高电力系统并列运行暂态稳定性？26.电力系统同步运行稳定性分为几类？各自有何特点？27.什么是电力系统稳定性？如何分类？28.简单电力系统同步发电机并列运行暂态稳定的条件是什么？29.发电机转子d轴之间的相对空间角度与发电机电势之间的相对角度是什么关系？这角度的名称是什么？发电机惯性时间常数的的物理意义是什么？如何计算？30.什么情况下单相接地电流大于三相短路电流?31.什么是发电机的功角特性？以Eq 表示的凸极机和隐极机功角特性是否相同？以Eq'表示的凸极机和隐极机功角特性是否相同？如何用简化方法表示功角特性？32.写出正序增广网络，短路点串入的附加阻抗X在各种金属性短路故障情况下的表达33.什么是电力系统静态稳定性？电力系统静态稳定的实用判据是什么？为什么要有统静态稳定储备？静态稳定储备的多少如何衡量？正常运行时应当留多少储备？34.无限大功率电源的特点是什么？无限大功率电源供电情况下，发生三相短路时，短路电流中包含有哪些电流分量，这些电流分量的变化规律是什么？35.提高电力系统暂态稳定的具体措施有哪些种？原理是什么？提高电力系统暂态稳定的措施在正常运行时是否投入运行？计算题1 一条两侧均有电源的220kV线路k点A相单相接地短路。

电力系统分析-暂态复习要点第七章同步发电机基本方程1、为什么从a 、b 、c 变到d 、q 、0坐标系？定转子相对运动，磁链变化，导致电感随时间变化，从而磁链方程系统随时间变化，不易求解，派克变换将a,b,c 坐标系统的量转换为另一个坐标系统上的量，将变系数变换成常系数，解决系数随时间变化的问题2、解决系数矩阵不对称问题？通过选择适当的基准值，建立了同步电机基本方程的标幺制形式，解决了派克方程互感系数不可易的问题。

3、同步发电机稳态运行电压方程及向量图①隐极机（xd = xq ）；②凸极机（xd ≠ xq ）第八章三相短路暂态过程1、大扰动引起暂态过程（大扰动有哪些？短路&断线；横向故障&纵向故障）短路：相相，相地绝缘破坏而引起短接引起的通路横向故障断线：相或者两相断开纵向故障2、短路类型(f (1)、f (2)、f (1,1)、f (3))，短路几个基本概念（对称、不对称、金属、非金属、发生概率大小、危害程度），短路危害。

f (1)单相接地短路、f (2)两相短路、f (1,1)两相接地短路、f (3)三相短路。

三相短路为对称故障其余都为非对称故障发生概率大到小：单相接地短路，两相短路，两相接地短路，三相短路。

危害程度与发生概率相反。

危害：短路电流使设备电动力稳定破坏；短路电流使设备热效应稳定破坏，严重者因其火灾；影响用户正常生产、设置损坏用户设备；引起电力系统稳定性破坏，甚至造成系统瓦解、大面积停电；负序电流引起同步发电机等设备损坏；零序电流干扰电力线路周围的通讯线路3、无穷大系统三相短路计算（对有源网络列电压方程，解非齐次微分方程，获得通解和特解，即为短路全电流），短路冲击电流、短路全电流有效值、短路功率的计算和计算目的U()d q q q q d d q d d q q Q d q dQ q U jI x U E jI x E U jI x jI x E j x x I E U jIx ?=-??=-=++=+-=+4、发电机突然三相短路的电流分量与衰减规律①电流分量：定子：基频分量，直流分量，倍频分量；转子：直流分量，基频分量；②衰减规律：定子电流基频分量≌ 转子直流分量；时间常数取决于转子绕组；定子非周期分量及倍频分量≌ 转子基频分量，时间常数取决于定子绕组5、发电机暂态与次暂态等值电路①暂态等值电路——不计阻尼绕组②次暂态等值电路——计及阻尼（D ，Q 轴）绕组6、发电机各类电抗的大小比较和电动势大小比较第九章三相短路电流计算1、起始次暂态电流（交流分量初始有效值）、冲击电流计算①将系统中所有设备用次暂态参数表示，并将其在统一基准容量下标幺化；②网络化简，得到短路点电流标幺值（可根据短路点基准电压、基准容量得到有名值）③各发电机的起始次暂态电流：=发电机电势/发电机与短路点直接相连的电抗④计算短路点冲击电流：=电流幅值*冲击系数=*各发电机给短路点贡献电流有名值*冲击系数2、要计算短路电流任意时刻的有效值？采样计算曲线方法（弄清楚什么是转移电抗、什么是计算电抗）转移电抗：发电机与短路点的连接电抗，归算到系统基准容量下的；定义为如果除电动势Ｅ以外，其他电动势都为0，则Ｅ与此点Ｆ点的电流的比值即为该电源与短路点间的转移阻抗。

一、概念题
1. 为什么输电线路采用分裂导线可以提高系统静态稳定性？
2. 试比较E q E q′E q〞及X d X d′X d〞Xσ的大小。

3.分析同步发电机三相短路时，为什么要进行派克变换？
4. 无穷大系统突然三相短路时，短路电流中将出现哪些分量，它们是如何变
化的？
5.分析同步发电机三相短路时，为什么要进行派克变换？
6.选择填空: (供选答案均为①变数②常数③零)
凸极同步发电机定子各相绕组的自感系数是()；定子各相绕组间的互感系数是()；转子各绕组的自感系数是()；励磁绕组与D轴阻尼绕组间的互感系数是()；励磁绕组与Q轴阻尼绕组间的互感系数是()；定子绕组与转子绕组间的互感系数是( )。

7. 同步发电机出口突然发生三相短路后，定子绕组和转子绕组会产生哪些电
流分量？各按什么时间常数衰减？
8. 说出静态稳定和暂态稳定的区别，并分别几种提高静态稳定和暂态稳定的
措施。

9.为什么发电机采用强行励磁可以提高系统的暂态稳定性？
10. 为什么同步发电机定、转子绕组的电感系数矩阵中会有零元素？
11. 为什么快速切除故障可以提高电力系统的暂态稳定性？
12.输电线路中串联电容在电力系统中的作用是什么？
13.。

电力系统暂态分析复习提纲电力系统暂态分析复习思考题及参考答案绪论：1、电力系统运行状态的分类答：电力系统的运行状态分为稳态运行和暂态过程两种，其中暂态过程又分为波过程、电磁暂态过程和机电暂态过程。

波过程主要研究与大气过电压和操作过电压有关的电压波和电流波的传递过程；电磁过渡过程主要研究与各种短路故障和断线故障有关的电压、电流的变化，有时也涉及功率的变化；机电暂态过程主要研究电力系统受到干扰时，发电机转速、功角、功率的变化。

2、电力系统的干扰指什么？答：电力系统的干扰指任何可以引起系统参数变化的事件。

例如短路故障、电力元件的投入和退出等。

3、为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？答：由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果其运行参量变化持续在某一平均值附近做微小的变化，我们就认为其运行参量是常数（平均值），系统处于稳定工作状态。

由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。

4、为简化计算在电力系统电磁暂态过程分析和机电暂态过程分析中都采用了那些基本假设？答：电磁暂态分析过程中假设系统频率不变，即认为系统机电暂态过程还没有开始；机电暂态过程中假设发电机内部的机电暂态过程已经结束。

第一章：1、电力系统的故障类型答：电力系统的故障主要包括短路故障和断线故障。

短路故障（又称横向故障）指相与相或相与地之间的不正常连接，短路故障又分为三相短路、两相短路、单相接地短路和两相短路接地，各种短路又有金属性短路和经过渡阻抗短路两种形式。

三相短路又称为对称短路，其他三种短路称为不对称短路；在继电保护中又把三相短路、两相短路称为相间短路，单相接地短路和两相短路接地称为接地短路。

断线故障（又称纵向故障）指三相一相断开（一相断线）或两相断开（两相断线）的运行状态。

2、短路的危害答：短路的主要危害主要体现在以下方面：1）短路电流大幅度增大引起的导体发热和电动力增大的危害；2）短路时电压大幅度下降引起的危害；3）不对称短路时出现的负序电流对旋转电机的影响和零序电流对通讯的干扰。
