车站信号自动控制原理测试题及答案修改

车站信号自动控制练习一一、填空题：1、在继电电路中研究的主要问题是（故障-安全问题,）,即（故障要导向安全）。

P12、故障种类虽然很多,但就其对电路的影响来说,可归纳为两大类:一类是（断线性质的故障）;一类是（混线性质的故障）。

P13、研究继电电路的安全性,主要是研究解决（断线保护）和（混线保护）。

P14、既然继电电路是按断线故障导致安全而设计的,那么,在发生（混线故障时）时,就有可能使继电器错误吸起而导向（危险侧）。

P15、能够达到故障-安全的混线保护法常用有两个；一是（位置法）；一是（极性法）；P26、车站信号控制系统一般称为（车站联锁）。

它的控制对象是：（道岔、进路）和（信号机）。

P137、电气集中是车站内（道岔、进路）和（信号机的）自动控制系统。

P168、（轨道电路经常处于闭路状态）叫做闭路式轨道电路 P259、电源屏是（电气集中的）供电设备。

它必须保证（不间断供电），并且不受（外电网电压波动）的影响。

P35二、名词解释：1、延时电路 : P5能使继电器延时吸起(即缓吸)或延时落下(即缓放)的电路,叫延时电路。

2、自闭电路: P6能对操作过程或列车通过进路的过程起记录作用的电路,称自保电路,也叫自闭电路。

3、时序电路 : P8在一个由继电电路构成的控制系统中,包括有若干个单一继电器的电路。

这些继电电路不仅相互作用,而且必然遵循一定的动作顺序,才能完成赋予它们的功能。

我们把具有相互作用且按一定时间顺序动作的继电电路的总和,称做时序电路4、极性继电器电路: p8能鉴别继电器激磁电流极性的继电器电路,叫做极性继电器电路。

5、车站联锁： P13车站信号控制系统,一般称为车站联锁。

6、非集中联锁：P13道岔在现地分散操纵的车站联锁,叫非集中联锁7、集中联锁：P13道岔、进路和信号机在一处集中控制与监督的车站联锁,则叫做集中联锁。

8、电气集中联锁：P13用电气方法进行控制与监督的集中联锁,叫做电气集中联锁,简称电气集中。

自动控制原理试卷与答案自动控制原理1单项选择题（每小题1分，共20分）1. 系统和输入已知，求输出并对动态特性进行研究，称为（ c ）A.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在（ d ）上相等。

A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ d ）A.比较元件B.给定元件C.反馈元件D.放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（a ）A.圆B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ d ）A.比例环节B.微分环节C.积分环节D.惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ，则它的开环增益为（c ） A.1 B.2 C.5 D.107. 二阶系统的传递函数52 5)(2++=s s s G ，则该系统是（b ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统8. 若保持二阶系统的ζ不变，提高ωn ，则可以（b ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(，当频率T1=ω时，则相频特性)(ωj G ∠为（ a ） A.45° B.-45° C.90° D.-90°10.最小相位系统的开环增益越大，其（ d ）A.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ ）A.稳定B.临界稳定C.不稳定D.稳定性不确定。

12.某单位反馈系统的开环传递函数为：())5)(1(++=s s s k s G ，当k =（ ）时，闭环系统临界稳定。

铁路知识考试：车站信号自动控制考点巩固（强化练习）1、填空题在进路锁闭前，由XJJ检查开放信号的三项基本联锁条件是（）；（）；（）。

正确答案：区段空闲；道岔位置正确；敌对进路未建立2、判断题XJJ接入条件电源KZ-RJ-H的（江南博哥）目的，是用以证明其它进路没有办理人工解锁。

正确答案：对3、判断题调车中途返回解锁电路工作时涉及到8线、12线和13线。

正确答案：对4、判断题单置调车进路按钮作为变通按钮使用时，其三个按钮继电器均应在励磁吸起状态。

正确答案：对5、问答题车辆限界检查器的作用是什么？正确答案：车辆限界检查器的作用是当超限车辆溜放时，低限界车辆碰倒限界检查器，限界检查器继电器（XJQJ）失磁落下，使推峰信号关闭，并发出音响报警信号，使推峰机车停止溜放作业，以防止超限车辆撞坏减速器。

6、问答题什麽叫信号障碍？主要包括哪些方面？正确答案：信号设备不良，影响正常使用，但未耽误列车时间，这时称为信号障碍。

主要包括：1、发生信号升级、降级及错误开放。

2、道岔错误转换或错误表示。

3、错误闭塞或错误解除闭塞。

4、因信号设备不良，造成改变接、发车进路、引导接车、非正常手续发车、改变闭塞方式。

5、影响调车作业。

6、应加封加锁的设备，未按规定进行加封加锁，发生人为错误办理时。

7、填空题调车信号的关闭时机是调车车列出清调车信号机的（）区段或出清调车信号机的（）区段时信号就自动关闭。

正确答案：接近；第一个道岔8、判断题信号点灯电路是故障-安全电路。

因此，电路技术条件中要求允许灯光灭灯时要使信号降级显示，如黄灯灭灯时，要自动改点红灯。

正确答案：对9、问答题调车信号复示器闪白灯说明什么？正确答案：说明蓝灯断丝，表示DJ落下。

10、判断题在办理人工解锁时，要求QJ在进路未解锁之前，一直保持吸起。

正确答案：对11、问答题故障处理后联锁试验应重点注意哪些方面？正确答案：（1）按联锁表进行试验，防止联锁试验不彻底，造成的联锁失（2）防止尚未纳入联锁的设备与既有联锁设备连接，造成的道岔错误转动，信号错误开放。

铁路知识考试：车站信号自动控制试题（强化练习）1、问答题处理故障的程序有哪些？正确答案：分为11个步骤。

即：故障发生赶赴现场-询问了解-登记-汇报-特殊情况会签-查原因-处理修复-试验-事故障碍登记-处理汇报。

2、单选（江南博哥）记录器的中央处理器的工作频率为（）A、40MB、80MC、160MD、320M正确答案：A3、填空题办理X至ⅠG接车变通进路，参与选路的AJ有（）个，它们是（）。

正确答案：5；XLAJ、D111AJ、D112AJ、D11AJ、D17LAJ4、名词解释接近锁闭正确答案：接近锁闭是指在信号开放以后，它的接近区段已经有车时的锁闭。

此种锁闭不能用取消进路办法使进路解锁，只有等列车或调车车列通过道岔区段后，使进路分段解锁，或通过进路中所有道岔区段后，使进路一次解锁，或者用人工解锁的办法，使进路延时解锁。

5、填空题在SJ电路中，接入FDGJ接点的作用是防止轻车跳动时道岔提前错误解锁；接入DGJF接点的作用是（）；接入1LJ、2LJ接点的作用是（）。

正确答案：实现区段锁闭；实现进路锁闭6、问答题排列正线接车进路，进站信号机复示器绿灯点亮后又自动关闭，且改点红灯闪光信号，不能重复开放信号。

请分析查找该故障。

正确答案：由于进站信号机复示器绿灯点亮后又自动关闭改点红灯闪光信号，一般可判定室内点灯电路RD1或RD2熔断造成1DJ失磁落下。

应检查室内该信号机LXZ组合内RD1或RD2熔丝是否完好，如果熔断，应重新安装熔丝、并甩开分线盘该信号机1U端子电缆芯线。

用万用表AC250V档。

测量1U与LUH端子在重复开放的瞬间是否有交流220V电压，如果有交流220V电压说明室外1U点灯电路混线故障，进一步查明混线原因即可。

7、填空题办理列车进路时，XJJ有（）励磁电路。

正确答案：两条8、判断题当道岔在转换过程中，应保证DBJ和FBJ都失磁落下。

正确答案：对9、问答题CTCS2-200H型车载列控系统主机与外部连接的电缆CN1、CN2、CN3、CN4、CN5、CN6、CN7、CN8各起什么作用？正确答案：CN1外接速度传感器CN2外接110V电源CN3外接手柄位CN4外接制动单元CN5外接LKJ-2000CN6外接DMICN7外接制动显示单元和车辆监视器CN8外接GSM-R（暂不使用）10、单选在（）解锁方式中要利用CJ快动特性来传递解锁电源。

铁路知识考试：车站信号自动控制题库考点（三）1、问答题PW-2000A移频轨道电路接收器的技术指标有哪些？正确答案：轨道电路调整状态下电压不小于350mV；主轨道继电器电压不小于20V（1700欧姆负载，无并机接入（江南博哥）状态下）；小轨道接收电压不小于110mV；小轨道继电器或执行条件电压不小于20V（1700欧姆负载，无并机接入状态下）。

2、问答题发现色灯信号机灯泡有哪些情况下不能使用？正确答案：1、主、副灯丝同时点亮，或其中一根灯丝断丝。

2、灯泡漏气，冒白烟，内部变黑。

3、灯口歪斜，活动或焊口假焊。

3、单选JT-C系列机车信号的额定输入电压DC110V，机车电源在（）范围内变化，系统应正常工作。

A、77~138VB、85~150VC、100~160VD、55~170V正确答案：A4、问答题电务人员在日常的设备检查中，都应当检查哪些内容？正确答案：（1）电务机有无故障记录信息；（2）电务机显示的当前双网络状态是否均良好；（3）UPS电池是否有足够的储电量；（4）当前主用机是否发生变化；（5）操作表示机有无故障报警信息及网络连接状态是否正常。

5、判断题ⅡAG区段必须设Q组合。

正确答案：错6、问答题SⅡ向北京方面发车时，写出出站信号机亮L灯和U灯的条件。

正确答案：亮L灯的条件是：LXJ吸起、ZXJ吸起、2LQJ吸起。

亮U灯的条件是：LXJ吸起、ZXJ吸起、2LQJ落下。

7、填空题道岔控制电路由（）和（）两部分电路组成。

分别完成（）和（）两项任务。

道岔控制电路中的继电器有（）。

正确答案：道岔启动电路，道岔表示电路，转换道岔，表示道岔的位置，1DQJ、2DQJ、DBJ、FBJ。

8、问答题当1／3道岔在定位，办理X-5G接车的基本进路，信号开放后，3DG发生瞬间短路，使X进站信号机关闭，为什么？正确答案：因5号道岔与3号道岔之间有侵限绝缘，1／3号道岔在定位时，办理经5／7道岔反位的进路，在8线上要检查3DG的空闲，由于3DG瞬间短路，使X／XJJ落下，而关闭信号。

铁路知识考试：车站信号自动控制测试题（三）1、问答题在四线制道岔控制电路中，如何体现故障－安全措施？举例说明。

正确答案：当室外电缆线路发生混线，将表示二极管短路，此时，在表示回路流过的是交流电，使表示继电器落下，不（江南博哥）在表示道岔具体位置，体现故障－安全措施。

道岔表示继电器吸起与道岔的正确位置相对应，是为了断线防护，而且采用了偏极继电器，增强了电路的防护能力，也体现故障－安全措施。

2、填空题办理X-ⅠG接车基本进路，若黄灯主、副灯丝已烧断，X应点（）灯，其复示器点（）灯。

正确答案：红；红3、填空题在排列进路时，需XJJ（）为锁闭进路准备条件，在取消进路或人工解锁时，需XJJ（）为解锁进路准备条件。

正确答案：励磁；励磁4、填空题办理调车进路时，XJJ有（）励磁电路。

正确答案：一条5、填空题在办理D1-4G长调车进路时，JXJ吸起的顺序是（）；QJJ吸起的顺序是（）；XJ吸起的顺序是（）。

正确答案：D15XJJ、D1XJJ；19-27QJJ、1QJJ；D15XJ、D1XJ6、单选用（）防止列车迎面错误解锁。

A、ZCJ自闭电路B、G JJ励磁电路C、QJJ自闭电路正确答案：C7、填空题FKJ在（）时间内记录进路的始端；KJ在（）时间内记录进路的始端。

正确答案：始端信号点被选出到信号开放前；信号开放后至进路解锁8、单选出站兼调车信号机红灯断丝，其复示器（）。

A、灭灯B、白闪C、红闪正确答案：B9、问答题到发线中间出岔电路增设有哪几个继电器？设在什麽组合里？正确答案：增设有八个继电器，分别是：LKJF、LZJ（2个）、FGJ、FSJ、JSJ、CSJ和CSHJ。

设在零散组合里。

10、问答题记录器记录哪些内容？正确答案：记录器记录机车信号的以下状态信息，状态信息的累计记录容量不低于70H。

（1）机车信号输入信息：上/下行开关输入，I/II端条件输入；（2）机车信号输出信息：灯位显示信息，速度等级信息，制式区分信息，过绝缘节信息，主机内双套工作正常表示及工作状态，主机译出的地面信号低频，载频，信号幅度；（3）运用环境信息：主机内温度，110V供电状态；（4）辅助信息：记录器内时刻来自TAX2箱的车次、列车类型、监控装置时刻，司机代号等；（5）记录器能够采集并记录来自机车信号接收线圈的信号波形，采用无压缩方式存储，采样频率8KHZ。

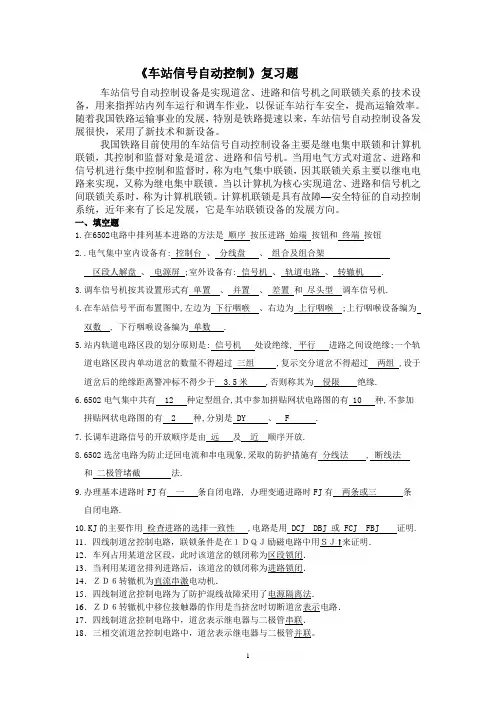

《车站信号自动控制》复习题车站信号自动控制设备是实现道岔、进路和信号机之间联锁关系的技术设备，用来指挥站内列车运行和调车作业，以保证车站行车安全，提高运输效率。

随着我国铁路运输事业的发展，特别是铁路提速以来，车站信号自动控制设备发展很快，采用了新技术和新设备。

我国铁路目前使用的车站信号自动控制设备主要是继电集中联锁和计算机联锁，其控制和监督对象是道岔、进路和信号机。

当用电气方式对道岔、进路和信号机进行集中控制和监督时，称为电气集中联锁，因其联锁关系主要以继电电路来实现，又称为继电集中联锁。

当以计算机为核心实现道岔、进路和信号机之间联锁关系时，称为计算机联锁。

计算机联锁是具有故障—安全特征的自动控制系统，近年来有了长足发展，它是车站联锁设备的发展方向。

一、填空题1.在6502电路中排列基本进路的方法是顺序按压进路始端按钮和终端按钮2..电气集中室内设备有: 控制台、分线盘、组合及组合架区段人解盘、电源屏 ;室外设备有: 信号机、轨道电路、转辙机 .3.调车信号机按其设置形式有单置、并置、差置和尽头型调车信号机.4.在车站信号平面布置图中,左边为下行咽喉、右边为上行咽喉 ;上行咽喉设备编为双数 , 下行咽喉设备编为单数 .5.站内轨道电路区段的划分原则是: 信号机处设绝缘, 平行进路之间设绝缘;一个轨道电路区段内单动道岔的数量不得超过三组 ,复示交分道岔不得超过两组 ,设于道岔后的绝缘距离警冲标不得少于 3.5米 ,否则称其为侵限绝缘.6.6502电气集中共有 12 种定型组合,其中参加拼贴网状电路图的有 10 种,不参加拼贴网状电路图的有 2 种,分别是 DY 、 F .7.长调车进路信号的开放顺序是由远及近顺序开放.8.6502选岔电路为防止迂回电流和串电现象,采取的防护措施有分线法 , 断线法和二极管堵截法.9.办理基本进路时FJ有一条自闭电路, 办理变通进路时FJ有两条或三条自闭电路.10.KJ的主要作用检查进路的选排一致性 ,电路是用 DCJ DBJ 或 FCJ FBJ 证明. 11．四线制道岔控制电路，联锁条件是在１ＤＱＪ励磁电路中用ＳＪ 来证明．12．车列占用某道岔区段，此时该道岔的锁闭称为区段锁闭．13．当利用某道岔排列进路后，该道岔的锁闭称为进路锁闭．14．ＺＤ６转辙机为直流串激电动机．15．四线制道岔控制电路为了防护混线故障采用了电源隔离法．16．ＺＤ６转辙机中移位接触器的作用是当挤岔时切断道岔表示电路．17．四线制道岔控制电路中，道岔表示继电器与二极管串联．18．三相交流道岔控制电路中，道岔表示继电器与二极管并联。

自动控制原理试卷1答案一．填空 1． 微分方程、传递函数、频率特性、结构图。

2． 闭环极点都位于S 平面左侧;系统的特性方程的根都在Z 平面上以原点为圆心的单位圆内.3． 5.02+S ;0；8。

4． 4，Ⅱ；62.5.5． 110100+S ；10。

6． P-I;利用G(s ）的负斜率使ωC 减小，改善静态性能。

7． 将连续信号变为离散信号;0。

二．（14分） 解：（1）（2）C （Z)=)()(1)()(1232321Z H Z H G G Z G G Z RG •+•三．（20分）解：（1）F （s)=[]T s st f 111)(+-=（2)F （s ）=525125151)5(122++-=+s s ss s（3）G 1（s ）=s s s s s s s s s s 321030)2(10)2(3101)2(102+=++=+⨯++G 2(s ）=ss s a s )32(10)(2+⨯+sa s s a s s s s a s a s s R s C 1010321010)32(10)(10)()()(232++++=++⨯+⨯+=∴ a s s s s A 101032)(23+++=∴ 要使系统稳定，则必须满足{{032010101032><>>⨯⇒a a a a320<<∴a （两内项系数乘积>两外项系数乘积）521634432125152125143321521251243213211352126346321251132122111)1()()(1001)()(G G G G G G G G G G G G G G G G G G G G G G G G s R s C G G G G G G G G P G G G P L G G G L G G G G G G G G G G L L L L P P s R s C +-+++++++=∴+++=∆==∆==∑=∑+---=∑∑-∑+∑-=∆∆∆+∆= t e t s F 5125125151)]([f(t)--+-== (1分) (1分) (1分) (1分) (1分) (1分) (1分) (1分) (1分)(1分)(4分) (4分)(3分) (3分)(3分)(1分)(2分) (1分)(1分) (2分)（每空1分。

第一章答案1．名词解释。

（1）故障-安全性（2）联锁（3）道岔四开状态（4）进路（5）分段解锁（6）三点检查（7）故障解锁（8）变通进路2．填空。

（1）信号机的作用是确定站内车列能否前进及前进的速度等级____。

调车信号机平时点__A__色的禁止灯光，此时，调车信号继电器DXJ和灯丝继电器DJ分别处于_落下___、_吸起___状态；调车进路建立好之后，调车信号机点亮_B___色的允许灯光，此时，调车信号继电器DXJ和灯丝继电器DJ分别处于_吸起___、_吸起___状态。

列车信号机平时点_H___色的禁止灯光，此时，灯丝继电器DJ处于_吸起__状态，列车信号继电器LXJ处于__落下__状态。

出站兼调车信号机平时点_ H___色的禁止灯光。

（2）道岔的作用是_确定车列在站内的行车路径____。

道岔的位置可以用道岔定位表示继电器DBJ 和反位表示继电器FBJ的状态来反映：当道岔表示继电器DBJ和FBJ分别处于__吸起__状态和_落下__状态时，反映道岔处于定位；当道岔表示继电器DBJ和FBJ分别处于__落下__状态和_吸起___状态时反映道岔处于反位；当道岔表示继电器DBJ和FBJ分别处于_落下___状态和_落下__状态时反映道岔处于四开状态。

当道岔锁闭继电器SJ处于_落下___状态时，反映该道岔已经锁闭，道岔不能进行转换；当道岔锁闭继电器处于_吸起___状态时，反映该道岔处于解锁状态，能够进行转换。

当道岔转换超过__13__s时，视为道岔转换出现故障，应该进行报警。

（3）轨道电路的作用是_检测车列在站内轨道线路上的具体位置___。

轨道电路的状态可以用继电器_DGJ___来反映，当其吸起时反映_区段空闲____，而其落下时反映_车列占用或故障占用____。

（4）接车进路由_进站___信号机防护，发车进路由_出站___信号机防护，调车进路由_调车___信号机防护，正线通过进路由_进站信号机和正线出站____信号机防护。
