识图基础—3地形图符号

地形图图例，测绘人识图绘图必备
地形图（topographic map）指的是地表起伏形态和地理位置、形状在水平面上的投影图。

具体来讲，将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并按一定的比例尺缩绘到图纸上，这种图称为地形图。

我们知道，地面上任何地貌和地物的描绘都可用其变换点所组成的线条反映出来。

地貌可用等高线反映出其高低和形态变化；地物如房屋、道路、河流等均可用其变换特征点所构成的线条表示出来；有不少特殊的地貌和地物还有专门的图例符号来表示。

因此，测绘地形图的工作实际上就是测定并表示地面上所有地貌和地物的特征点。

当然，不同比例尺的地形图，也还有个对特征点的取舍和繁简综合问题。

随着测绘科学技术的发展和进步，现代地形图的大量艰巨的测绘工作也已由传统的野外白纸测图转向室内的航空摄影测绘和航天遥感测绘，并已逐渐迈向全数字化、自动化测图。

常用图例如下：。

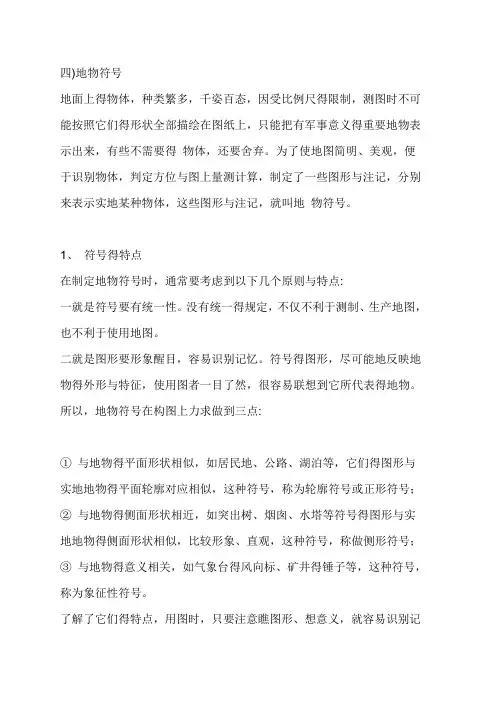

四)地物符号地面上得物体，种类繁多，千姿百态，因受比例尺得限制，测图时不可能按照它们得形状全部描绘在图纸上，只能把有军事意义得重要地物表示出来，有些不需要得物体，还要舍弃。

为了使地图简明、美观，便于识别物体，判定方位与图上量测计算，制定了一些图形与注记，分别来表示实地某种物体，这些图形与注记，就叫地物符号。

1、符号得特点在制定地物符号时，通常要考虑到以下几个原则与特点:一就是符号要有统一性。

没有统一得规定，不仅不利于测制、生产地图，也不利于使用地图。

二就是图形要形象醒目，容易识别记忆。

符号得图形，尽可能地反映地物得外形与特征，使用图者一目了然，很容易联想到它所代表得地物。

所以，地物符号在构图上力求做到三点:①与地物得平面形状相似，如居民地、公路、湖泊等，它们得图形与实地地物得平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物得侧面形状相近，如突出树、烟囱、水塔等符号得图形与实地地物得侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物得意义相关，如气象台得风向标、矿井得锤子等，这种符号，称为象征性符号。

了解了它们得特点，用图时，只要注意瞧图形、想意义，就容易识别记忆了。

三就是符号要合理分类，能反映地图内容得有机联系与区别，保证图面清晰，易于识别。

2、符号得分类实地上面积较大得地物，如居民地、森林、江河、湖泊等，其外部轮廓都就是按比例尺测绘得，叫做依比例尺表示得符号。

这类符号，可以在图上量取其长、宽与面积，了解其分布与形状。

对长度很长，宽度很窄得线状地物，如道路、长城、土堤、垣栅、小得河溪等，其长度就是按比例尺测绘得，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示得符号。

这类符号，在图上只能量取其相应实地得长度，而不能量取它们得宽度与面积。

地面上很小得独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定得符号，在不同比例尺图上，按不同得大小绘出；所以，叫不依比例尺表示得符号。

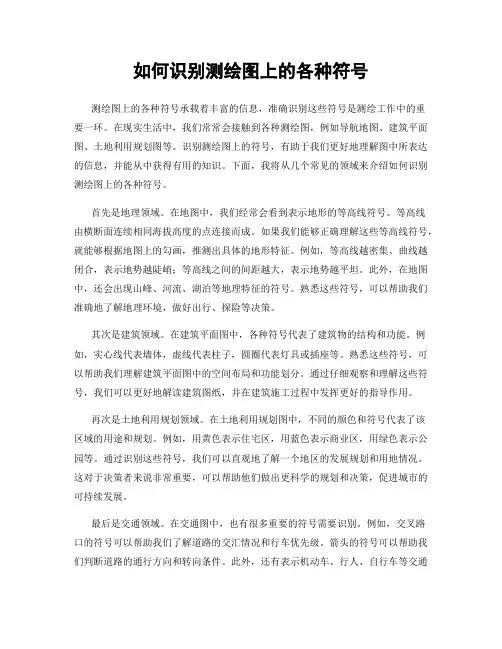

如何识别测绘图上的各种符号测绘图上的各种符号承载着丰富的信息，准确识别这些符号是测绘工作中的重要一环。

在现实生活中，我们常常会接触到各种测绘图，例如导航地图、建筑平面图、土地利用规划图等。

识别测绘图上的符号，有助于我们更好地理解图中所表达的信息，并能从中获得有用的知识。

下面，我将从几个常见的领域来介绍如何识别测绘图上的各种符号。

首先是地理领域。

在地图中，我们经常会看到表示地形的等高线符号。

等高线由横断面连续相同海拔高度的点连接而成。

如果我们能够正确理解这些等高线符号，就能够根据地图上的勾画，推测出具体的地形特征。

例如，等高线越密集、曲线越闭合，表示地势越陡峭；等高线之间的间距越大，表示地势越平坦。

此外，在地图中，还会出现山峰、河流、湖泊等地理特征的符号。

熟悉这些符号，可以帮助我们准确地了解地理环境，做好出行、探险等决策。

其次是建筑领域。

在建筑平面图中，各种符号代表了建筑物的结构和功能。

例如，实心线代表墙体，虚线代表柱子，圆圈代表灯具或插座等。

熟悉这些符号，可以帮助我们理解建筑平面图中的空间布局和功能划分。

通过仔细观察和理解这些符号，我们可以更好地解读建筑图纸，并在建筑施工过程中发挥更好的指导作用。

再次是土地利用规划领域。

在土地利用规划图中，不同的颜色和符号代表了该区域的用途和规划。

例如，用黄色表示住宅区，用蓝色表示商业区，用绿色表示公园等。

通过识别这些符号，我们可以直观地了解一个地区的发展规划和用地情况。

这对于决策者来说非常重要，可以帮助他们做出更科学的规划和决策，促进城市的可持续发展。

最后是交通领域。

在交通图中，也有很多重要的符号需要识别。

例如，交叉路口的符号可以帮助我们了解道路的交汇情况和行车优先级。

箭头的符号可以帮助我们判断道路的通行方向和转向条件。

此外，还有表示机动车、行人、自行车等交通参与者的符号。

通过熟悉这些符号，我们可以更好地理解交通图，提高交通安全意识，做好交通出行的决策。

在识别测绘图上的各种符号时，我们需要综合运用观察、推理和记忆的能力。

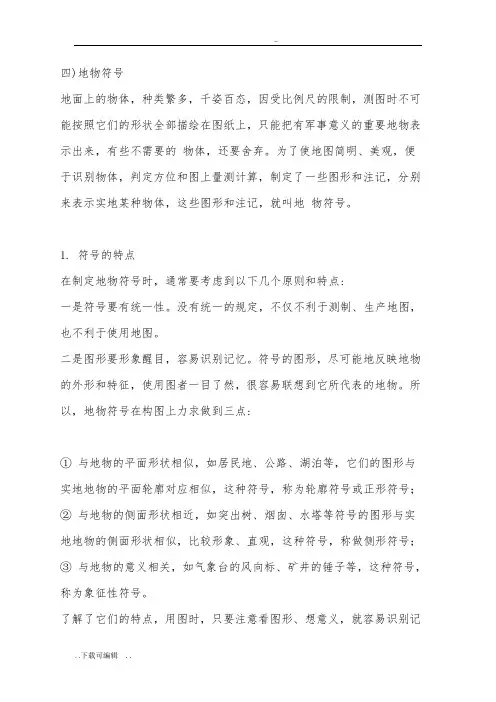

四)地物符号地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的物体，还要舍弃。

为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地物符号。

1. 符号的特点在制定地物符号时，通常要考虑到以下几个原则和特点:一是符号要有统一性。

没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。

二是图形要形象醒目，容易识别记忆。

符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。

所以，地物符号在构图上力求做到三点:①与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。

了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记忆了。

三是符号要合理分类，能反映地图内容的有机联系和区别，保证图面清晰，易于识别。

2. 符号的分类实地上面积较大的地物，如居民地、森林、江河、湖泊等，其外部轮廓都是按比例尺测绘的，叫做依比例尺表示的符号。

这类符号，可以在图上量取其长、宽和面积，了解其分布和形状。

对长度很长，宽度很窄的线状地物，如道路、长城、土堤、垣栅、小的河溪等，其长度是按比例尺测绘的，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示的符号。

这类符号，在图上只能量取其相应实地的长度，而不能量取它们的宽度和面积。

地面上很小的独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定的符号，在不同比例尺图上，按不同的大小绘出；所以，叫不依比例尺表示的符号。

地形图常用符号序号名称图例说明7-1房屋
7-2在建房屋建
7-3破环房屋
7-4窑洞
7-5蒙古包
7-6悬空通廊
序号名称图例说明7-37记念碑
7-38碑、柱、
墩
7-39亭
7-40钟楼、鼓
楼、城楼
7-41宝塔、经
塔
7-42烽火台烽
序号名称图例说明7-67人行桥
7-68铁索桥
7-69漫水路面
7-70顺岸式固
定码头码头
7-71堤坝式固
定码头
7-72浮码头
序号名称图例说明7-79常年河
7-80时令河
7-81消失河段
7-82常年湖青湖
7-83时令湖
7-84池塘
序号名称图例说明
7-103不能通行
的沼泽
7-104稻田
7-105旱地
7-106水生经济
作物菱
图示为菱7-107菜地
7-108果园果园及经济林一般符号
可在其中加注文字，以表示果园的类型，如苹果园、梨园等，也可表示加注桑园、茶园等表示经济林，与7-109至7-111共用
序号名称图例说明7-114行树
7-115阔叶独立
树
7-116针叶独立
树
7-117果树独立
树
7-118棕榈、椰
子树
7-119竹林
序号名称图例说明7-120天然草地
7-121人工草地
7-122芦苇地
7-123花圃
7-124苗圃苗
21。

地形图符号库
常见的各种点、线符号点符号：
露天设备A
烟囱A
路灯A
路标
加油站
不依比例尺的存贮罐
垃圾台
假石山
不依比例尺的无线电杆、塔
烧纸炉
旗杆
亭
钟楼、城楼、鼓楼
土地庙
散坟
地磅
汽车站
依比例尺的变电室（所）
不依比例尺的变电室（所）
双杆上的变压器
依比例电线塔
高压电线塔
电缆标
消火栓
水鹤
上水检修井A
下水检修井A
电信手孔A
电信人孔A
电力检修井A
地下建筑物通风口
水井
下水篦子
旱地
经济作物地
果园
有林地
未成林造林地、幼林苗圃
果树独立树
独立竹丛
草地
花圃
菜地
独立灌木丛
线符号：
依比例电线架
面符号：
四点简单房屋
依比例门墩
楼梯、台阶
“砼”：拼音：tóng，是“混凝土”的同义词，人工石的意思。

四)地物符号地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的物体，还要舍弃。

为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地物符号。

1. 符号的特点在制定地物符号时，通常要考虑到以下几个原则和特点:一是符号要有统一性。

没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。

二是图形要形象醒目，容易识别记忆。

符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。

所以，地物符号在构图上力求做到三点:①与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。

了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记忆了。

三是符号要合理分类，能反映地图内容的有机联系和区别，保证图面清晰，易于识别。

2. 符号的分类实地上面积较大的地物，如居民地、森林、江河、湖泊等，其外部轮廓都是按比例尺测绘的，叫做依比例尺表示的符号。

这类符号，可以在图上量取其长、宽和面积，了解其分布和形状。

对长度很长，宽度很窄的线状地物，如道路、长城、土堤、垣栅、小的河溪等，其长度是按比例尺测绘的，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示的符号。

这类符号，在图上只能量取其相应实地的长度，而不能量取它们的宽度和面积。

地面上很小的独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定的符号，在不同比例尺图上，按不同的大小绘出；所以，叫不依比例尺表示的符号。
