理正深基坑最经典的手把手叫你设计基坑支护的教程

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是 1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于 1.5m；2.锚杆锚固体上覆土层厚度不宜小于 4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于 2.5m，水平不宜小于 2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于 5.0m，锚固段长度不应小于 4.0m。

深基坑支护的方法深基坑支护是指在进行深基坑开挖时，为了保护周围建筑物的安全，需要采取一系列的措施来保证基坑的稳定。

下面将介绍几种常见的深基坑支护方法。

一、土方开挖支护方法1.刚性支护法：刚性支护法主要适用于软土地层，采用硬化方式将土壤体加固，以提供足够的抗侧力。

常见的刚性支护方法包括桩墙、悬臂墙、楼板支撑和封闭墙等。

- 桩墙：在基坑边缘挖掘一排或多排钢筋混凝土桩，形成围护墙，以抵抗土体的侧压力。

- 悬臂墙：在基坑边缘设置一排或多排截面较小的悬臂桩，用于支撑土体，以防止土体塌方。

- 楼板支撑：在基坑底部设置混凝土楼板，以支撑土体，避免基坑底部发生位移。

- 封闭墙：在基坑边缘挖掘一排或多排钢筋混凝土墙，形成封闭结构，以抵抗土体的侧压力。

2.软土交通平台法：软土交通平台法适用于软土地层，通过在基坑两边或四周增加软土交通平台，以减小土体的侧压力。

- 加压排水法：通过对软土进行加压和排水处理，提高土体的强度和稳定性。

二、锚固支护法锚杆是一种常见的深基坑支护材料，其通过将钢管或钢筋混凝土锚杆埋设在地下，然后用浆液充填锚孔，在土体和锚杆之间形成黏结力，以增加土体的抗侧稳定性。

锚固支护法常见的类型包括锚杆支护、锚索支护和锚桩支护等。

- 锚杆支护：使用钢管或钢筋混凝土锚杆，将其埋设在土体内，并用浆液充填锚孔，形成黏结力，增加土体的稳定性。

- 锚索支护：使用钢缆作为锚索，通过埋设锚孔和浇筑锚孔浆液，将锚索固定在土体中，以增加土体的抗侧稳定性。

- 锚桩支护：在基坑边缘挖掘一条或多条钢筋混凝土锚桩，将其埋设在土体内，并用浆液充填锚孔，以抵抗土体的侧压力。

三、挡土墙支护法挡土墙是一种常见的深基坑支护结构，常用于大型基坑或需要长期使用的基坑。

挡土墙可以分为开挖式挡土墙和边坡式挡土墙。

- 开挖式挡土墙：在基坑边缘先进行部分开挖，然后在开挖边缘设置混凝土挡土墙，以防止土体坍塌。

- 边坡式挡土墙：在基坑边缘挖掘一坡度较小的土坡，并用支护材料加固土坡，以防止土体塌方。

基坑支护怎么做，一文全搞懂！工程热点快讯Official Account基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。

一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。

一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。

一、放坡开挖图1 放坡开挖实景照1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；图2 多级放坡示意（注：开挖面在地下水位之下需要设置降水井）2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。

二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。

图 3 土钉墙实景照1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。

三、水泥土重力式挡墙图 4 水泥土重力坝实景照1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴为例）。

理正深基坑60操作教程深基坑是建筑工程中的重要组成部分，它承载着建筑物的重量，并为建筑物提供坚实的基础。

在深基坑的施工过程中，正确的操作是至关重要的。

本文将为您介绍理正深基坑60的操作教程，包括施工前的准备工作、施工过程中的关键点以及施工后的处理措施。

首先，施工前的准备工作非常重要。

在开挖基坑之前，需要对施工现场进行勘察和测量，确定基坑的几何尺寸和地下水位。

在确认了基坑的尺寸后，需要先进行地下管线的避让工作，确保施工期间不会损坏到周围的管线。

同时，在施工前还需制定详细的施工方案和安全措施，确保施工过程中的安全性。

接下来是深基坑的开挖过程。

开挖深基坑时，首先需要进行测量和标定，确定开挖的起点和终点。

常用的开挖方法包括机械开挖和人工开挖。

机械开挖常使用挖掘机进行，挖掘机的操作人员需要具备一定的经验和技能，确保准确地控制挖掘机的深度和倾斜角度。

在开挖过程中，还需要进行地下水的排水工作，以确保开挖现场的干燥。

在深基坑开挖到一定深度后，需要进行基坑支护和加固工作。

基坑支护是防止土方坍塌和基坑变形的重要措施。

主要的基坑支护方法有钢支撑、混凝土护壁和地下连续墙等。

在进行基坑支护时，需要严格按照设计要求进行，确保支护结构的稳定性和承载能力。

施工结束后，还需要对基坑进行巡视和检查，确保施工质量和安全性。

同时，还需要对基坑进行填土和压实等处理，以恢复原地地貌，并确保基坑周围的地面不会发生下沉和变形。

最后，还需清理施工过程中产生的垃圾和废料，保持现场的整洁和干净。

结束语：深基坑的施工是一项复杂而重要的工作，需要严格按照操作规程进行。

本文介绍了理正深基坑60的操作教程，包括施工前的准备工作、施工过程中的关键点以及施工后的处理措施。

希望这篇文章对您有所帮助！。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

【最新整理，下载后即可编辑】理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10h≤6 非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

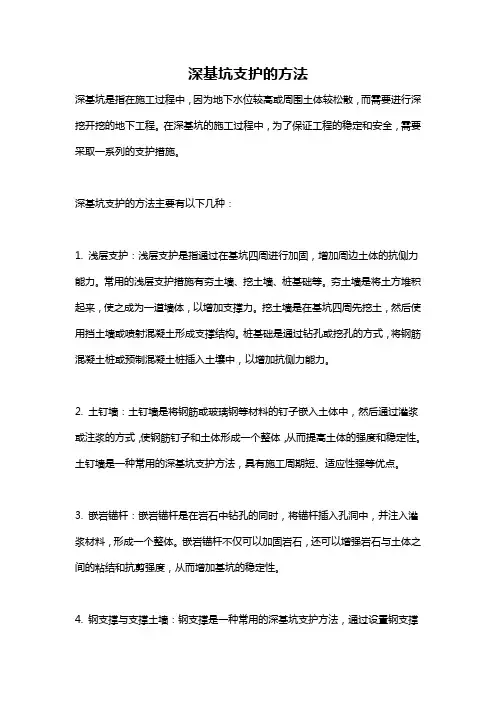

深基坑支护的方法深基坑是指在施工过程中，因为地下水位较高或周围土体较松散，而需要进行深挖开挖的地下工程。

在深基坑的施工过程中，为了保证工程的稳定和安全，需要采取一系列的支护措施。

深基坑支护的方法主要有以下几种：1. 浅层支护：浅层支护是指通过在基坑四周进行加固，增加周边土体的抗侧力能力。

常用的浅层支护措施有夯土墙、挖土墙、桩基础等。

夯土墙是将土方堆积起来，使之成为一道墙体，以增加支撑力。

挖土墙是在基坑四周先挖土，然后使用挡土墙或喷射混凝土形成支撑结构。

桩基础是通过钻孔或挖孔的方式，将钢筋混凝土桩或预制混凝土桩插入土壤中，以增加抗侧力能力。

2. 土钉墙：土钉墙是将钢筋或玻璃钢等材料的钉子嵌入土体中，然后通过灌浆或注浆的方式，使钢筋钉子和土体形成一个整体，从而提高土体的强度和稳定性。

土钉墙是一种常用的深基坑支护方法，具有施工周期短、适应性强等优点。

3. 嵌岩锚杆：嵌岩锚杆是在岩石中钻孔的同时，将锚杆插入孔洞中，并注入灌浆材料，形成一个整体。

嵌岩锚杆不仅可以加固岩石，还可以增强岩石与土体之间的粘结和抗剪强度，从而增加基坑的稳定性。

4. 钢支撑与支撑土墙：钢支撑是一种常用的深基坑支护方法，通过设置钢支撑体系，将外力传递给底部土层，从而增加土体的抗力。

支撑土墙是将钢筋混凝土片或挡土墙和土壤组成的土体墙体结构，通过土体的自重和抗弯刚度来平衡外力。

5. 土拱支护：土拱是指利用土体的自重和内聚力，在轻浮土中形成的一种自支撑结构。

土拱支护是一种经济、简便、安全的支护方法，适用于土质较好、地下水位较低的基坑。

6. 水封法：水封法是通过将水封在基坑中，形成一个水压力的反作用力，从而平衡周围土体对基坑的挤压力。

水封法是一种常用的深基坑支护方法，适用于地下水位较高的情况。

7. 桩墙支护：桩墙支护是将钢筋混凝土桩按照一定的间距和深度插入地下，然后在桩与桩之间填充土方，形成一道墙体结构。

桩墙支护能够提供较强的抗侧力能力和刚度，适用于需要大面积连续支护的基坑。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

理正深基坑最的手把手叫你设计基坑支护的教程基坑支护设计手把手教程第一步：基坑支护设计前准备工作在开始设计基坑支护之前，需要进行以下准备工作：1.准备基坑资料：收集基坑位置、尺寸、土质及地下水位等相关信息。

2.土质调查：对基坑周边土质进行勘探，了解不同土层的性质和稳定性。

3.地下水位调查：通过测井等方法获取地下水位，并评估对基坑施工的影响。

4.确定荷载：分析并确定基坑周边的荷载情况，包括土压力、地震荷载等。

第二步：基坑支护形式的选择基坑支护形式的选择通常有梁板桩、垂直支撑和构筑物支撑等多种形式，根据具体情况选择最适合的支护形式。

1.梁板桩支护：适用于较深且土壤稳定性较好的基坑，可以采用梁板桩形成围护墙来支护挖土，保持挖土面的稳定。

2.垂直支撑支护：适用于浅基坑或土壤稳定性较差的基坑，可以采用垂直支撑体系，如钢支撑和混凝土支撑等，来支持挖土的侧面。

3.构筑物支护：适用于需要同时进行建设和基坑支护的情况，如挡土墙、钢结构支撑和混凝土面板等构筑物。

第三步：基坑支护设计根据基坑资料和支护形式的选择，进行具体的基坑支护设计。

1.挂墙设计：对于梁板桩支护形式，需要进行挂墙设计，包括挂板预制和挂板施工等。

2.土压力计算：对于各种支护形式，需要计算土体的荷载和土压力，确定支撑材料和尺寸。

3.支护材料选择：根据土压力计算结果和实际工程要求，选择适合的支撑材料，如预制钢板、钢管和木质支撑等。

4.连接方式设计：对于支撑材料之间的连接，如挂板和支撑材料之间的连接，需要进行设计，并选择适当的连接方式，如焊接和螺栓连接等。

第四步：基坑支护施工基坑支护设计完成后，需要进行具体的施工工作。

1.挖土：根据设计要求，按照支护计划进行挖土工作，确保挖土面的稳定性。

2.安装支撑：根据支护设计，安装预制的挂板和支撑材料，保证基坑的稳定性。

3.进一步处理：根据土质条件和地下水位等情况，可能需要进行其他处理，如加固支护材料和加装临时支撑等。

4.监测：在施工过程中，需要进行基坑支护的监测，如地下水位监测和支护结构变形监测等，及时调整和处理问题。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明放坡信息坡度系数为放坡高宽比超载信息0.60m超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

深基坑支护施工方案(5)深基坑工程是城市建设中常见的一项工程，通常用于地下车库、地铁站等建筑物的施工。

深基坑在执行过程中，需要进行支护工作以确保施工过程中的安全性和稳定性。

本文将针对深基坑支护施工方案进行探讨。

1. 地质勘察与分析在进行深基坑支护工程前，必须对场地的地质情况进行详细勘察与分析。

在得到相关数据后，需结合设计要求及技术要求，确定支护设施的类型和施工方案。

2. 支护结构设计根据地质勘察的结果，制定适当的支护结构设计方案。

支护结构主要包括土方支撑结构和混凝土支撑结构，根据实际情况选择合适的支护方式。

3. 施工工艺流程3.1 地面支撑首先进行地面支撑，根据设计要求采用合适的支撑方式。

常见的地面支撑方式包括预应力锚杆支护、钢支撑支护等。

3.2 桩基施工根据设计方案进行桩基施工，确保桩基的合理布置和质量。

3.3 基坑开挖进行基坑开挖时，要采取合理的开挖方式，确保基坑开挖过程中的安全性和稳定性。

3.4 支护结构施工根据设计方案进行支护结构施工，保证支护结构的稳定性和承载能力。

4. 施工中的风险控制在深基坑支护施工过程中，存在各种风险，如地质灾害、施工安全事故等。

必须严格按照设计方案执行，配合相关监测设备对施工过程进行实时监控，及时发现并处理潜在的安全隐患。

5. 施工质量验收在支护工程完成后，需要进行施工质量验收。

验收内容包括支护结构的稳定性、承载能力等方面，确保支护工程的质量符合相关标准要求。

通过以上深基坑支护施工方案的介绍，可以看出在进行深基坑支护施工时，地质勘察、支护结构设计、施工工艺流程、风险控制以及施工质量验收等环节都至关重要，只有严格按照规范要求进行施工，才能确保支护工程的安全、稳定和质量。

理正6.0系统操作说明1 操作流程图1-1 深基坑支护结构设计流程图2 流程说明2.1 开始通过两个途径可以进入【深基坑支护结构设计软件6.0】的主界面：⑴在开始菜单中，打开【理正深基坑支护结构设计软件6.0】；⑵双击桌面上的快捷图标。

系统主界面如图2.1-1所示：图2.1-1 主界面2.2 路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。

然后点【确定】按钮。

⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。

注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。

同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格”；4. 单元计算控制菜单下的“打开工程”功能同【选工程】。

2.3 单元计算和整体计算分别参见第一、二、三和四部分。

2.4 数据存盘及备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。

2.5 退出在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；在主界面下点击“退出”按钮或菜单，退出软件。

1 操作流程1.1 进入单元计算点击“1.2 增加计算项目第一部分 单元计算操作说明图1-1 单元计算操作流程图”按钮，进入单元计算模块。

⑴ 第一次进入单元模块时，计算项目为空，如图1.2-1所示。

图1.2-1 单元计算输出界面⑵ 必须点“增”按钮，弹出图1.2-2所示模板，并从中选取计算项目。

确认后进入设计数据录入界面。

图1.2-2 项目选用模板注意：1. 已经进行过单元计算的项目，进入单元计算后，既可以点“增”按钮，从模板中增加新项目，也可从项目列表中选择已有项目（如图1.2-3所示），再点“算”直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删”按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作”菜单（如图1.2-4）功能同“增”、“删”和“算”按钮。
