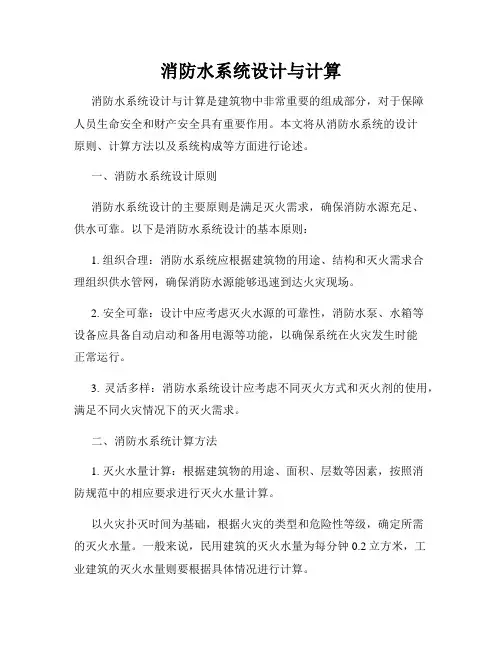

浅析消防水设计
摘要消防给水设计包括：消火栓给水和自动喷淋给水，根据建筑物性质、高度、面积的差异，消防给水的压力和流量也不同，消防给水所选用的消防水泵也不同。
关键词消火栓自动喷淋最低水位
中图分类号： tu998.1文献标识码： a 文章编号：
消防给水的流量如何确定，消防给水的压力如何确定，消防泵的有效吸水高度是多少，消防水池的有效水深又该如何计算，设计与实际工程应用当中有何差距，而工程实例中是否都具有真正的自灌式吸水，下面进行探讨。
一、举例
举例说明：1#楼为地上33层，地下1层，1～2层为商铺，3层为架空层，4~33层为普通住宅,地下1层为设备用房和汽车库。每层建筑面积约572m2,建筑高度99.3m。按一类高层居住建筑进行消防给水设计。
1、消火栓给水系统设计：
室内消火栓每支水枪最小流量为5 l/s，消火栓口距地1.1m。（1）充实水柱长度计算：
sk=1.41(h1- h2)
式中: sk --------水枪充实水柱的长度；(m)
h1 --------室内最高着火点离地高度 (m) ；5.2m
h2 --------水枪喷嘴离地面高度(m)，一般取1m；
消防水系统施工方案 工程名称： 编制单位： 编制人： 审核人： 审定人：
目录 第一节工程概况及编制依据......... 错误!未定义书签。 一工程概况 ..................................... 错误!未定义书签。 二编制依据 ..................................... 错误!未定义书签。 三、施工图纸 .................................... 错误!未定义书签。 四、主要规范、标准、规程、图集、相关法规及文件 .. 错误!未定义书签。第二节消防工程施工部署及进度计划 . 错误!未定义书签。 一、按总控工期要求，配合总承包商完成消防工程施工错误!未定义书签。 二、施工任务交底 ................................ 错误!未定义书签。 三、施工顺序 .................................... 错误!未定义书签。 四、施工安排 .................................... 错误!未定义书签。 五、施工进度计划保证措施 ........................ 错误!未定义书签。第六节、机械使用计划 ................................ 错误!未定义书签。第三节主要施工工艺............... 错误!未定义书签。 一、机械和物料准备 .............................. 错误!未定义书签。 二、施工技术要求 ................................ 错误!未定义书签。 三主要施工工艺 ................................. 错误!未定义书签。 3.1、管道预制加工 ............................... 错误!未定义书签。第四节环境保护措施和安全保证措施 . 错误!未定义书签。
消防水炮安装技术要求公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
XXXXXXXXXXXXXXXXXXXXXXXX公司 消防水炮技改项目 技术规范书 XXXXXXXXXXXXXXXXXXXXXXXX公司 201X年X月
1.总则 项目简况 1.1.1 项目名称：XXXXXXXXXXXXXXXXXXXXXXXX公司垃圾池消防水炮安装项 目。 1.1.2 质量标准：施工技术规范执行国家及行业现行标准及相关规范，质量达 到合格标准并经现场验收合格。 1.1.3 维保地点：XXXXXXXXXXXXXXXXXXXXXXXX。 总体要求 1.2.1 本技术规范书适用于XXXXXXXXXXXXXXXXXXXXXXXX公司垃圾池消防水炮安 装项目的技术和有关方面的要求，其中包括维护范围、维护周期、技术 标准、验收标准、质量安全等要求。 1.2.2本技术规范书是最低限度的技术要求，并未对一切技术细节作出规定，也 未充分引述有关标准和规范的条文，施工应符合本规范书和国家、行业标准。 本规范书所使用的标准如遇与维护方所执行的标准发生矛盾时，按较高标准执行。 1.2.3 承包人承诺遵守发包人之间签定的消防水炮安装维护计划，并服从发包 人的维护调度安排。 1.2.4本规范书经双方签订后作为合同的技术附件，与合同正文具有同等法律效 力。 垃圾池消防水炮服务保质期内，所有更换备品备件的费用及人工费用由承包人负责，承包人应该预见风险，对没有预见而造成设备损坏而无法运行的，承包人24小时内负责免费提供相应型号的备品进行更换，满足我司生产安全。 2、遵循的主要现行标准 垃圾池消防水炮的安装、维护、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准。如果本技术规范书同下列标准矛盾，维护方应以书面形式指出矛盾，并向XXXXXXXXXXXXXXXXXXXXXXXX公司作出解答： 1)JGJ16-2008《民用建筑电气设计规范》? 2)GBJ50052-95《供配电系统设计规定》
说明 本手册系统地介绍了上海消防安全设备有限公司生产的自动喷水灭火系统及相关产品的结构、原理、主要技术参数、选用、安装、调试和维护保养的有关技术、方法和要求。它既是产品的样本，也可作为产品的使用说明书。它将引导您从认识金盾公司的自动喷水灭火系统产品开始，到逐步了解、掌握该产品，并熟练掌握产品的安装调试、维护保养的方法。 消防产品的可靠性和安全性是至关重要的两项指标，只有按照手册推荐或要求的方法正确地选用、安装、调试、维护和保养，才能保证产品具有（或达到）正常的可靠性和安全性功能。任何非规范性的行为（选用、安装、调试和维护）都可能导致产品的这些功能部分丧失或完全丧失。为此，上海金盾敬告各方：安装、使用、维护和保养的工作应由接受过专业培训的工作人员按照规范进行，零配件的更换应使用金盾公司的专供件或具有相同型号、规格和相同质量水平的零配件。否则，由此产生的后果，上海金盾消防安全设备有限公司将不承担任何责任。 本手册的知识产权归上海金盾消防安全设备有限公司所有，任何单位或个人都不得进行出于经济目的出版、印刷或摘录，违者将追究相应的责任。 本手册的图片或示意图均为参考图，形状和外形尺寸可能与实物有差异。 上海金盾消防安全设备有限公司对本手册保留重新编辑和修改的权力，涉及的修改恕不另行通知。 消防安全设备有限公司
目录 1、ZSFZ型湿式报警阀装置 (1) 2、ZSDG型雨淋阀装置 (3) ZSFGq15气控雨淋阀控制管路 (6) 3、ZSFM型膜式雨淋阀 (7) 4、ZSFU型预作用阀装置 (9) i.型预作用空气维护系统 (15) ii.型预作用充气报警控制柜 (16) 5、ZSTP普通型玻璃球洒水喷头 (17) 6、ZSTZ直立型玻璃球洒水喷头 (19) 7、ZSTX下垂型玻璃球洒水喷头 (21) 8、ZSTB边墙型玻璃球洒水喷头 (23) 9、ZSTYB隐蔽型玻璃球洒水喷头 (25) 10、ZSTP-20普通型玻璃球洒水喷头 (26) 11、ZSTSB-20边墙型玻璃球洒水喷头 (27) 12、ZSTYS20型快速响应早期灭火洒水喷头 (29) 13、ZSTXy型易熔合金喷头 (31) 14、ZSTM型水幕喷头 (33) 15、ZSTWB型高速水幕喷头 (37) 16、ZSTWC型中速水幕喷头 (41) 17、ZSJZ型水流指示器 (44) 18、ZSJZ-I型水流指示器 (46)
消防水工程施工组织设计 一、编制说明 （一）编制依据 1．消防给水工程施工图纸； 2．工程现场施工条件； 3．国家有关工程建设法规要求； 4．国家现行有关施工规范及标准要求； 5.河北省区建设厅颁发的有关建筑规程安全质量等文件； （二）施工中主要遵循的有关规范及标准 1．《建筑给水排水及采暖工程施工及验收规范》（GB50242—2002）； 2．《给排水与采暖工程施工工艺标准》 3．《建筑工程施工现场供电安全规范》（GB50194—93）； 4．《施工现场临时用电安全技术规范》（JGJ46—88）； 5．《建筑施工高处作业安全技术规范》（JGJ80—91） 6.《自动喷水灭火系统施及验收规范》（GB 50261-2005） 7.《自动喷水灭火系统设计规范》；GB50084-2001（2005版） 8.《建筑消防设备检测技术规程》GA503-2004 9.《建筑机械使用安全技术规程》； 10.《建设工程施工现场供用电安全规范》；GB50194-93
11.《建筑工程施工手册及建筑工程施工质量通病及预防措施》； 二、工程特点 1．在施工过程中要和土建、装修协调配合，统筹安排，优质高效的完成安装任务。 2．质量要求高，该工程内部设施完备，技术先进，装修水准高，土建安装施工均须达到高质量，须保证建筑设施使用的可靠性，安全性，保证建筑装饰安装三者的整体及协调。 3、系统复杂：喷淋系统、消火栓系统分为高、低区；消防泵房；消防临时给水设施； 4、钢管品种多：消火栓系统采用焊接钢管、消火栓第一个设备层以下消防干管和消防传输管道采有加厚镀锌钢管；喷淋系统低、高区采用普通镀锌钢管,喷淋中区报警阀前和减压阀前采用无缝镀锌钢管； 5、工作压力高：消防传输系统工作压力：1.4MPa；消火栓高区工作压力：1.6MPa；喷淋低区工作压力：1.6MPa； 三、施工准备工作 施工准备 1．组织施工技术人员对参加本工程全体人员对消防给水工程的技术要求、工期要求、质量要求等进行详细交底，使人人明白目标，以确保工程如期完成。 2．会同施工人员熟悉图纸，及早发现施工中的问题，向有关部门反映，使问题在施工之前得到解决，保证顺利施工。
给排水设计方案说明 一、设计依据 1、《建筑设计防火规范》GB50016-2014； 2、《自动喷水灭火系统设计规范》GB50084-2001（2005年版）； 3、《消防给水及消火栓系统技术规范》GB50974-2014 4、《建筑灭火器配置设计规范》GB50140-2005； 5、《气体灭火系统设计规范》GB370-2005； 6、《汽车库、修车库、停车场设计防火规范》GB50067-97； 7、《建筑给排水设计规范》 GB50015-2003（2009年版）； 8、《室外给水设计规范》 GB50013-2006； 9、《室外排水设计规范》GB50014-2006，2011版； 10、《民用建筑节水设计标准》(GB50555-2010); 11、建设单位提供的有关设计资料； 12、其它相关专业提供本工程设计图纸及资料。 二、设计范围 室外给排水系统、室内给排水系统、消火栓系统、自动喷淋系统、气体自动灭火系统。 三、室外给水设计 1、水源 以市政给水管为水源，从周边的市政给水管网上引入一根DN150的给水管，引到地下室泵房和一层给水点，以满足本建筑物的生活消防用水要求。 2、用水量 根据国家给水工程规范标准与当地具体情况确定本建筑物的用水量标准。 生活用水量标准： 办公 50L/人.d 绿化灌溉 2L/m2.d 车库冲洗 2L/m2.次 四、室外排水 1、污水
按环保要求，生活污水排出室外后，经化粪池处理后的生活污水排入市政污水管网。 2、雨水 设计重现期取2年，降雨历时10分钟。道路雨水由雨水篦子收集后排入市政雨水管道。地下车库出入口处由雨水沟截流雨水，排入室外雨水管道。 五．室内生活给水系统 市政水压供水范围内楼层由市政给水管网直接供给。超出市政供水范围的楼层采用变频加压机组供水。 地下室设生活水箱，变频加压机组。水压超过0.35MPa的楼层设置支管减压阀。 六．室内排水系统 1、污水 室内污水直接排入室外化粪池，经化粪池处理后排入市政污水管网。地下室污水由潜污泵提升排出。含油废水经室外隔油池处理后方可排入室外污水管。 2、雨水 屋面雨水经雨水斗收集后，排入室外雨水检查井，屋面雨水排水采用重力雨水斗。屋面雨水设计重现期为50年，降雨历时10分钟。 七．消防系统 1、设计范围 本建筑用地红线范围内室内外消防系统。 2、消防用水量 a、室外消防用水量： Q=25L/s×3.6×2(h)=180m3，火灾延续时间按2h计。 b、室内消防用水量： Q=15L/s×3.6×2(h)=108m3，火灾延续时间按2h计。 c、喷淋用水量 Q=35L/s×3.6×1(h)=126m3，火灾延续时间按1h计。
消防水炮施工组织 设计
目录 一、工程概况 .......................................................... 错误!未定义书签。 二、施工依据 .......................................................... 错误!未定义书签。 三、施工人员 .......................................................... 错误!未定义书签。 四、总体施工方案................................................... 错误!未定义书签。 4.1 施工工艺流程................................................... 错误!未定义书签。 4.1.1 消防水炮控制系统施工工艺流程.............. 错误!未定义书签。 4.1.2 消防水系统工艺流程 ................................. 错误!未定义书签。 4.2消防水炮控制系统 ........................................... 错误!未定义书签。 4.2.1 弹线定位..................................................... 错误!未定义书签。 4.2.2 支、吊架安装要求..................................... 错误!未定义书签。 4.2.3 线槽安装要求............................................. 错误!未定义书签。 4.2.4 明配管安装要求......................................... 错误!未定义书签。 4.2.5 管内穿线、线槽内配线要求 ..................... 错误!未定义书签。 4.2.6 消防报警系统设备的安装 ......................... 错误!未定义书签。 4.3自动消防炮的施工方法 ................................... 错误!未定义书签。 4.3.1 管网安装..................................................... 错误!未定义书签。 4.3.2 管道支架、吊架、防晃支架的安装应符合下列要求 .. 错误!未定义书签。 4.3.3 消防水炮安装............................................. 错误!未定义书签。 4.3.4 系统试压和冲洗......................................... 错误!未定义书签。 五、质量和安全保证措施 ....................................... 错误!未定义书签。
消防水系统气压罐的工作原理概述 消防水系统气压罐的工作原理 消防水系统气压罐有带气囊的和不带气囊的两种；其工作原理就是水泵启动后，水进入有空气的压力罐，空气压缩，当在小流量的情况下，空气膨胀，将罐内的水压出，使水泵不至于在小流量的情况下启动。 消防器件的工作原理之--压力开关
压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。 压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。 开关元件有磁性开关、水银开关、微动开关等。 压力开关的开关形式有常开式和常闭式两种。 压力开关用在空压机上面主要是来调节空压机的起停状态,通过调节储气罐内的压力来让空压机停机休息,对机器有保养作用.在空压机工厂调试的时候,根据客户需要调节到指定压力,然后设定一个压差.例如,压缩机开始启动,向储气罐打气,到压力10kg的时候,空压机停机或者卸载,当压力到7kg的时候空压机又开始启动,此间有一个压力差,这个过程就可以让压缩机休息一下,达到保护空压机的作用. 由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。由於气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由於气缸容积的缩小，压缩空气经过排气阀的作用，质量流量计经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。当储气罐压力降至0.5--0.6MPa时压力开关自动联接启动 随着电子技术和信息技术的飞速发展，压力测量和自动控制技术已深入到人们生活和工作的各个领域，作为压力量的控制方式之一的压力开关已不仅仅局限于对某一点压力的开闭式两态控制，而是在开关控制的基础上要同时能够实现分辨压力大小，对控制点连续设定，进行远距离信号传输等功能，因此电子压力开关代替各种机械式压力开关已逐渐成为应用的主流。 自动喷淋泵的压力开关的工作原理是什么 正常情况下管网中有一定压力的水，当系统中报警阀上面的水压低于下面水压时（或者
消防水系统施工方法及技术措施 本工程消防给水安装为提高工效，保质按期完成施工任务，决定采用统筹平行流水作业法，穿插施工、分区安装、部分分项同步作业。 1、管道支吊架制作安装： (1)清理管道穿墙、楼板和进出户预留孔洞，以及套管和支吊架的安装工作： A、清理预留孔洞位置按施工图和实际确定，尽量与土建砌体 施工同步进行。预留见留孔洞尺寸表3： 留孔洞尺寸表(表3) B、预埋应与其他专业紧密配合进行。定位基准及预埋位置根据施工图和现场确定，并划线定位预埋。预埋件须可靠定位固定，其埋设位置按施工图和表3执行。凡管道穿越地下室外墙、各处剪力墙、屋面等均要求加设Ⅳ型刚性防水套管，水泵房管道穿水池外墙均要求穿柔性防水套管（详S312P3-7页），套管比原管径大2-3号。 (2)支吊架制作安装：
A、支吊架制作前应按施工图纸实地测绘，确定其实际结构尺寸, 再参照图S161现场集中预制。预制支吊架经检验合格后分类标识和保管。为便于安装调整工作，吊架采用花兰螺栓，丝扣加长2cm支架紧固孔沿型材纵向开2.5倍长孔，并局部采用两用管卡。水泵配管采用弹性吊架和托架。部分支吊架结构见图4。 B、支吊架安装时，按具体情况用单线和双线法放线施工，并用经纬仪调校，保证支吊架的安装标高、直线度和粗调坡度，以满足后续安装的要求。 C、立管支架安装高度距地1.5～1.8m，每根立管每层设一个（层高≤4m）或两个（层高4～６m）支架。横管支吊架安装则按表２进行。 室内横管支、吊架安设最大间距（表2单位m）： D、支干管吊装中，要求支吊架高度要有一定活动余量，以保证支管的坡度调节。在末端位置及拐弯处必须设置防晃支架。 2、管道安装： 预埋钢套管立管、干管安装支管安装系
给水排水 一、工程概况： 二、设计依据： 1.设计招标文件。 2.建筑专业提供的有关资料。 3.国家现行的有关给水排水及消防设计规范 1）《室外给水设计规范》GB50013-2006 2）《室外排水设计规范》GB50014-20061 3）《建筑给水排水设计规范》GB50015-2003 4）《建筑设计防火规范》GB50016-2006 5）《高层民用建筑设计防火规范》GB50045-95(2005年版) 6）《建筑灭火器配置设计规范》GB50140-2005 7）《汽车库、修理库、停车场设计防火规范》GB50067-97 8）《自动喷水灭火系统设计规范》GB50084-2001（2005年版） 三、设计内容： 红线范围内的给水系统、排水系统、中水系统、雨水系统及消防系统。 四、给水系统： 1.水源： 本工程水源采用城市自来水，分别从学府大道及20米规划路各引入一根DN200给水管，供基地内生活及消防用水。市政供水压力按照0.15MPa考虑。 2.生活用水量估算： 最高日生活用水量约为1230m3/d，最大时生活用水量约125m3/h。 生活用水定额见下表
3.生活给水系统: 本工程地下一和地上一、二层利用市政给水管网压力直接供水，地上二层以上用水由无负压供水设备加压供水。无负压供水设备设于地下室的水泵房内。 4.热水供应： 根据各单体建筑功能，综合考虑初期投资、年管理费用，并尽可能的利用太阳能，本工程热水供水方案如下： 1）酒店考虑集中热水系统，热媒为锅炉房热水，经容积式换热器换热后供给客房卫生间及厨房等需用生活热水的地方。 2）办公、公寓等其他建筑考虑太阳能热水系统，并配以电辅设加热系统和贮热水罐，为卫生间和厨房等地提供所需用的生活热水。 3）热水系统分区与给水一致，热水采用机械循环方式。 5.饮水供应 自饮水供应由小型一体式直饮水供水设备在各供应点直接供应。 五、排水系统： 1.本工程各建筑室内采用生活污废水分流制排水的管道系统。 2.室内地面层（±0.000m）以上的生活污废水重力流排入室外污水管道或中水处理间的调节水箱；地面层（±0.000m）以下的污废水采用管道汇集至地下室的集水坑内，用潜水排污泵提升后、排入室外污水管道（厨房排水须经过隔油处理）； 3.室外污水管道统一排至室外化粪池，所有污水经化粪池处理后方可排入20米规划路污水管道。 六、中水系统： 为节约用水，保护环境，本工程设有中水处理系统。中水水源为各单体建筑的盥洗用水，中水回用主要用于基地的冲厕、绿化、道路洒浇和车库地面冲洗。中水工艺流程为：
C2-01-1 单位工程施工组织设计 工程名称：学府景苑二期3#楼消防水工程 施工单位：鸡西市龙田建筑有限公司 编制日期： 2012 年 8 月 10 日 鸡西市建设工程质量监督站监制
第一章编制说明 第二章工程概况及工程特点 第三章施工范围 第四章工程特点 第五章项目组织 第六章项目质量管理 第七章质量通病及防治措施 第八章项目进度管理 第九章材料、设备供应计划 第十章安全文明施工措施 第十一章成品及半成品保护措施 第十二章与各专业配合措施 第十三章争创优质工程方案 第十四章计划消防工程交工技术资料目录
第一章编制说明 一、编制依据 1．消防给水工程施工图纸； 2．国家有关工程建设法规要求； 3．国家现行有关施工规范及标准要求； 二、施工中主要遵循的有关规范及标准 1．《高层民用建筑设计防火规范》（GB50045-95）（2005年被） 2. 《建筑给水排水设计规范》（GB50015—2003） 3．《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002） 4．《汽车、修车库、停车场设计防火规范》（GB50067—97）（2005年被）； 工程概况及工程特点 一、工程简介 工程名称：学府景苑二期3#楼消防水工程 二、主要工程内容 1．喷淋系统2．消火栓系统 三、工程特点 1．在施工过程中要和土建协调配合，统筹安排，优质高效的完成安装任务。 2．质量要求高，该工程内部设施完备，技术先进，土建安装施工均须达到高质量，须保证建筑设施使用的可靠性，安全性，保证建筑装饰安装三者的整体及协调。该工程为学府景苑二期1#楼消防水工程，总面积16679.95平方米，建筑高度为54.7m。地上一、二层为商服，三至十七层为住宅。地下室为戊类库房和设备用房，属于二类高层住宅楼。
消防水炮规范Last revision on 21 December 2020
消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间 一、设置 一般规定 1.1.1供水管道应与生产、生活用水管道分开。 1.1.2供水管道不宜与泡沫混合液的供给管道合用。寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。管道应满足设计流量、压力和开启至喷射的时间等要求。 1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。该容量可减去规定灭火时间和冷却时间内补充的水量。 1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。 1.1.5灭火剂及加压气体的补给时间不宜大于48h。 1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。 消防炮布置 1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。 室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。 设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。 1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。 1.消防炮应设置在被保护场所常年主导风向的上风向； 2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。 .水炮系统 1.3.1水炮的设计射程和流量应符合下列规定： 1.水炮的设计射程符合消防炮布置得要求。室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。 2.当水炮的设计压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。 3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。 1.3.2室外布置的水炮其额定流量不宜小于30L/s。 1.3.3水炮系统灭火及冷却水的连续供给时间应符合下列规定： 1.扑救室内火灾的灭火用水连续攻击时间不应小于。 2.扑救室外火灾的灭火用水连续供给时间不应小于。 1.3.4水炮灭火及冷却用水的供给强度应符合下列规定： 1.扑救室内一般固体物质火灾的供应强度应符合国家有关的规定，其用水量应按两门水炮的水射流同时到达防护区任一部为的要求计算。民用建筑的用水量不应小于40L/s，工业建筑的用水量不应小于60L/s； 2.扑救室外火灾的灭火及冷却水的供给强度应符合国家有关标准的规定； 3.其他场所的灭火面积及冷却面积应按照国家有关标准或根据实际情况确定。 1.3.5水炮系统的计算总流量应为系统中需要同时启动的水炮流量的综合，但不得小于灭火用水计算总量及冷却水用量计算总流量之和。 二、系统组件 一般规定 2.1.1炮、泡沫比例混合装置、消防泵组等专用系统组建必须采用通过国家消防产品质量监督检验测试机构检验合格的产品。 2.1.2主要系统组件的外表面涂色宜为红色。
给排水设计施工总说明；一．设计说明：；（一）.设计依据：1；<高层民用建筑设计防火规范》GB50045；《建筑设计防火规范》GB50016——2006；《自动喷水灭火设计规范》GB50084——200；《建筑灭火器配置设计规范》GB50140——20；二．工程概况及设计范围：；1．地下一、二层层为设备用房、自行车车库及汽车库；2．本图设计范围包括红线以 给排水设计施工总说明 一．设计说明： （一）.设计依据：1。已批准的初步设计文件；2。建设单位提供的本工程有关设计条件及要求；3。建筑及有关工种提供的作业文件；4。国家现行有关给水、排水、消防等方面的设计规范及规程。《建筑给水排水设计规范》GB500 15——2003（2009年版） <高层民用建筑设计防火规范》GB50045——2005（2005年版） 《建筑设计防火规范》GB50016——2006 《自动喷水灭火设计规范》GB50084——2001（2005年版） 《建筑灭火器配置设计规范》GB50140——2005 二．工程概况及设计范围： 1．地下一、二层层为设备用房、自行车车库及汽车库，上部为11幢高层普通住宅，以及临街商铺等。 2．本图设计范围包括红线以内的给水排水及消防系统。
三．系统设计：本工程设有生活给水系统、污废水及雨水排水系统、人防给排水系统、消火栓及喷淋给水系统。 1．生活给水系统： 1）市政给水管网的供水压力按0。20Mpa计。拟从金山路和皇城路市政道路，分别引入管道DN200给水管共本工程生活及消防用水。 2）本工程最高日用水量为2276T/d，最大时用水量为248T/h。 3）生活给水分区：a。4层及4层以下生活用水由城市管网直接供水。 b。5~~13层为中1层，14~~22层为中2区，23层以上为高区；分别由设于地下二层的变频加压泵供水。 4）变频供水装置由远传压力表将信号反馈至变频控制柜控制水泵运行。 2．污废水及雨水排水系统： 1）室内排水采用污废分流制，室外排水采用雨污分流制。污水经化粪池预处理，达标后与废水一起排至市政污水管网。 2）住宅楼均设置专用顶气管。 3）屋面雨水按重力流系统设计，设计重现期屋面取2年，室外地面区1年。 4）屋面雨水通过侧墙型或87型雨水斗收集后经室外雨水管排至市政雨水管网。 3．消火栓给水系统：
北京交通大学 《建筑给排水》大作业设计 专业：环境工程 班级：环境1101 学生姓名：沈悦 学生学号：11233017 指导教师：王锦 土建学院建筑市政环境工程系 二○一四年四月
目录 第1篇设计说明书 第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书 第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结 第1章心得及致谢 (19)
第1篇设计说明书 第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。 该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料 本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。 本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题： 建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。 参考资料推荐： ［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社 ［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992
消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间 一、系统设置 1.1一般规定 1.1.1供水管道应与生产、生活用水管道分开。 1.1.2供水管道不宜与泡沫混合液的供给管道合用。寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。管道设计应满足设计流量、压力和开启至喷射的时间等要求。 1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。该容量可减去规定灭火时间和冷却时间内补充的水量。 1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。 1.1.5灭火剂及加压气体的补给时间不宜大于48h。 1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。 1.2消防炮布置 1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。 室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。 设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。 1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。 1.消防炮应设置在被保护场所常年主导风向的上风向； 2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。 1.3.水炮系统 1.3.1水炮的设计射程和流量应符合下列规定： 1.水炮的设计射程符合消防炮布置得要求。室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。 2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。 3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。 1.3.2室外布置的水炮其额定流量不宜小于30L/s。 1.3.3水炮系统灭火及冷却水的连续供给时间应符合下列规定： 1.扑救室内火灾的灭火用水连续攻击时间不应小于1.0h。 2.扑救室外火灾的灭火用水连续供给时间不应小于2.0h。 1.3.4水炮系统灭火及冷却用水的供给强度应符合下列规定： 1.扑救室内一般固体物质火灾的供应强度应符合国家有关标准的规定，其用水量应按两门水炮的水射流同时到达防护区任一部为的要求计算。民用建筑的用水量不应小于40L/s，工业建筑的用水量不应小于60L/s； 2.扑救室外火灾的灭火及冷却水的供给强度应符合国家有关标准的规定； 3.其他场所的灭火面积及冷却面积应按照国家有关标准或根据实际情况确定。 1.3.5水炮系统的计算总流量应为系统中需要同时启动的水炮设计流量的综合，但不得小于灭火用水计算总量及冷却水用量计算总流量之和。 二、系统组件 2.1一般规定 2.1.1消防炮、泡沫比例混合装置、消防泵组等专用系统组建必须采用通过国家消防产品质量监督检验测试机构检验合格的产品。 2.1.2主要系统组件的外表面涂色宜为红色。
目录 一、消防系统概述 2 1.1、消防系统组成 3 1.2、消防系统分类 3 二、消防水系统分类4 2.1、手动水灭火系统 4 2.2、自动喷水灭火系统 5 三、主要消防水系统介绍 8 3.1、室外消火栓系统 8 3.2、室内消火栓系统 9 3.3、自动喷水灭火系统 10 四、消防水系统安装技术规范 12 4.1、施工技术要求 12 4.2、安装施工程序 12 4.3、安装技术措施 13 4.4、管道试压冲洗 24 4.5、管道防腐及标识 24 五、消防器材识别 25
一、消防系统概述 火是人类生存重要的条件，它既可造福于人类，也会给人们带来巨大的灾难. 因此，在使用火的同时一定注意对火的控制，就是对火的科学管理。“以防为主，防治结合”的消防方针是相关的工程技术人员必须遵循执行的。“预防为主”，就是在消防工作的指导思想上把预防火灾的工作摆在首位，动员社会力量并依靠广大群众贯彻和落实各项防火的行政措施、组织措施和技术措施，从根本上防止火灾的发生。无数事实证明，只要人们有强的消防安全意识，自觉遵守和执行消防法律、法规和规章以及国家消防技术标推，大多数火灾是可以预防的。“防消结合”，是指同火灾作斗争的两个基本手段——预防火灾和扑救火灾必须有机地结合起来，即在做好防火工作的同时，要大力加强消防队伍的建设，积极做好各项灭火准备，一旦发生火灾，能迅速有效地灭火和抢救，最大限度地减少火灾所造成的人身伤亡和物质损失。 “消防”作为一门专门学科，正伴随着现代科学技术的发展进入到高科技综合学科的行列，是现代建筑中的重要内容。 有效监测建筑火灾、控制火灾、迅扑灭火灾，保障人民生命和财产的安全，保障国民经济建设，是建筑消防系统的任务。建筑消防系统就是为完成上述任务而建立的一套完整、有效的体系，该体系就是在建筑物内部，按国家有关规范规定设置必需的火灾自动报警及消防设备联动控制系统、建筑灭火系统、防烟排烟系统等建筑消防设施。 1.1消防系统的组成
建筑工程设计说明消防专篇内容 新建、扩建、改建建筑工程应编写《建筑工程消防设计消防专篇》，《建筑工程消防设计消防专篇》应包括如下内容（注：带*号的为必须说明事项，其他可根据需要确定是否进行说明）： 一、土建（民用建筑） （一）概况： *1、列举设计所依据的消防技术规范。 *2、概述建筑物的层数、高度、总建筑面积、各层的具体使用功能。 *3、根据建筑物的使用性质按《高规》第3.0.1条确定建筑物的建筑功能分类：商住楼、住宅楼、综合楼、医院、教学楼、办公楼等等。说明建筑物是否设有中央空调系统，确定建筑物是否属于高级旅馆、高级住宅，是否属于重要的办公楼、科研楼、档案楼。划分建筑类别：一类高层、二类高层、多层。 *4、说明建筑物的耐火等级（一级至四级），各建筑构件的燃烧性能、耐火极限及采取的防火保护措施。 5、建筑物外墙设置玻璃幕墙时，应说明玻璃幕墙的防火措施。 （二）总平面布置 *1、概述建筑物四周（具体到东、西、南、北面）其他建构筑物的基本情况（建筑高度、层数、功能等），四周有厂房、仓库、储罐时，应明确厂房、仓库、储罐的生产（储存）火灾危险性类别，仓库及储罐应进一步明确储量等技术参数，说明拟建建筑与四周建筑物的防火间距。防火间距不足时，应说明采取了哪些保护措施。 *2、说明建筑物的消防车道设置情况，消防车道的形式属于环形消防车道或沿建筑物某两个长边设置消防车道，如设有穿过建筑物的消防车道应说明车道的位置；说明消防车道的设置要求，如离建筑物外墙的距离，消防车道的净宽、净高等参数。设置回车场时应说明回车场的具体位置及回车场的大小；说明中应确定某一个面作为消防车登高操作面，说明登高面的地面承重及路面平整情况等。（三）平面布置 *1、说明消防控制室、消防水泵房的设置部位，明确消防水泵房是否直通安全出口，消防控制室是否设有直通室外的门。如消防控制室、消防水泵房设在其他已建建筑内应予以说明并应符合现行消防规范的要求。 2、当建筑物内设有柴油发电机、燃油燃气锅炉房、油浸电力变压器等特殊房间，应说明上述设备用房的设置部位，说明具体的防火措施，如发电机房与储油间之间用防火墙和防火门分隔、锅炉房的单台容量及总容量是多少等等，对比规范是否符合要求。 3、如设有歌舞娱乐场所、多功能厅等特殊功能用房，应说明其设置楼层及具体的特殊防火措施，设有何种自动消防系统，是否设有发光疏散指示标志等。 4、如建筑物内使用丙类液体燃料或设置液化石油气瓶组间，应说明丙类液体储罐、液化石油气瓶组间的储量及设置部位，采取了哪些防火保护措施。 5、如建筑物内设有汽车库，应说明汽车库的设计停车数量，并据此确定汽车库类别（一、二、三、四类）；按汽车库的汽车疏散方式对车库分类（坡道式疏散汽车库、电梯疏散出口汽车库、机械立
消防工程施工组织设计方案（完整版） 目录 第一章工程概况 第二章施工现场平面布置图 第三章施工进度计划 第四章劳动力、主要设备材料、施工机械设备需求计划 第五章拟投入本项目的主要施工机械设备表 第六章确保工程质量的技术组织措施 第七章确保安全生产的技术组织措施 第八章确保文明施工的技术组织措施 第九章确保工期进度的技术组织措施 第十章保证项目成本目标的措施 第十一章施工技术方案 第十二章施工质量检测办法 第十三章与设计、监理、土建承包方及其他专业的协调配合措施
第一章工程概况 一、工程概况： 工程名称：*******************************（B3、B4地块）消防、防排烟、通风及人防工程 建设单位：******************************* 设计单位：********************** 项目地点：*******城东片区 质量要求：符合《工程施工质量验收规范》合格标准 工期要求：满足工程总体工期要求 本项目A标段为东区工程，包括地下室、*#楼、*#楼、*#楼、*#楼、*#楼工程。 二、主要施工内容与范围： 项目施工内容： 火灾自动报警系统、消防联动控制系统、消防广播系统、消防对讲电话系统、消火栓系统、自动喷水灭火系统、通风及防排烟系统。 其主要工程量包括：智能报警控制器、消防联动控制柜、消防对讲电话主机、消防广播主机、消防对讲电话分机、消防电话插孔、感烟探测器、感温探测器、手动报警按钮、消火栓报警按钮、监视控制模块、广播扬声器、离心式消防水泵、湿式报警阀、消防水泵接合器、金属软管、线槽、管内及槽内配线、镀锌钢管、沟槽管件、各类阀门、消火栓箱、无机玻璃钢风管、风口、防火排烟阀、消声器、防排烟风机、正压送风机、等。 项目施工范围： 1、火灾自动报警及联动控制系统
消防水炮系统验收标准 1. 系统设置 1.1一般规定 1.1.1 供水管道应与生产、生活用水管道分开。 1.1.2 供水管道不宜与泡沫混合液的供给管道合用。寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。管道设计应满足设计流量、压力和开启至喷射的时间等要求。 1.1.3 消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。该容量可减去规定灭火时间和冷却时间内补充的水量。 1.1.4 消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。 1.1.5 灭火剂及加压气体的补给时间不宜大于48h。 1.1.6 水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。 1.2 消防炮布置 1.2.1 室内消防炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。 室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。 设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。 1.2.2 室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。 1.消防炮应设置在被保护场所常年主导风向的上风向； 2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。 1.3. 水炮系统 1.3.1 水炮的设计射程和流量应符合下列规定： 1. 水炮的设计射程符合消防炮布置得要求。室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。 2. 当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。 3. 当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。 1.3.2 室外布置的水炮其额定流量不宜小于30L/s。 1.3.3 水炮系统灭火及冷却水的连续供给时间应符合下列规定： 1. 扑救室内火灾的灭火用水连续攻击时间不应小于1.0h。
