白车身焊接定义和作用汽车制造工艺

白车身焊装焊接工艺车身焊接工艺一、车身装焊工艺的特点汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。

由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。

表1列举了车身制造中常用的焊接方法：表1 车身制造中常用的焊接方法及典型应用实例车身制造中应用最多的是电阻焊，一般占整个焊接工作量的60%以上，有的车身几乎全部采用电阻焊。

除此之外就是二氧化碳碳气体保护焊，它主要用于车身骨架和车身总成的焊接中。

由于车身零件大都是薄壁板件或薄壁杆件，其刚性很差，所以在装焊过程中必须使用多点定位夹紧的专用装焊夹具，以保证各零件或合件在焊接处的贴合和相互位置，特别是门窗等孔洞的尺寸等。

这也是车身装焊工艺的特点之一。

为便于制造，车身设计时，通常将车身划分为若干个分总成，各分总成又划分为若干个合件，合件由若干个零件组成。

车身装焊的顺序则是上述过程的逆过程，即先将若干个零件装焊成合件，再将若干个合件和零件装焊成分总成，最后将分总成和合件、零件装焊成车身总成。

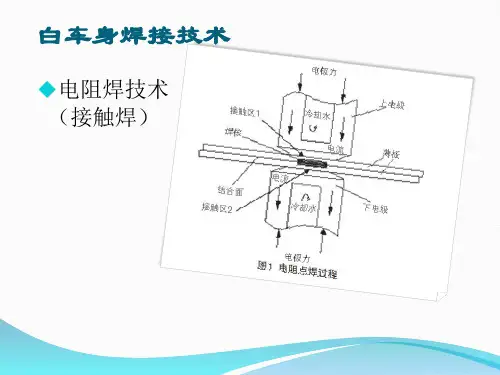

轿车白车身装焊大致的程序图为如图1所示：电阻焊1．电阻焊及其特点将置于两电极之间的工件加压，并在焊接处通以电流，利用电流通过工件本身产的的热量来加热而形成局部熔化，断电冷却时，在压力继续作用下而形成牢固接头。

这种工艺过程称为电阻焊。

电阻焊的种类很多，按接头形式可分为搭接电阻焊和对接电阻焊两种。

结合工艺方法，搭接电阻焊又可分为点焊、缝焊和凸焊三种，对接电阻焊一般有电阻对焊和闪光对焊两种。

特点：（1）利用电流通过工件焊接处的电阻而产生的热量对工件加热。

即热量不是来源于工件之外，而是内部热源。

（2）整个焊接过程都是在压力作用校完成的，即必须施加压力。

（3）在焊接处不需加任何填充材料，也不需任何保护剂。

形成电阻焊接头的基本条件只有电极压力和焊接电流。

2．点焊点焊是利用在焊件间形成的一个个焊点来联接焊件的。

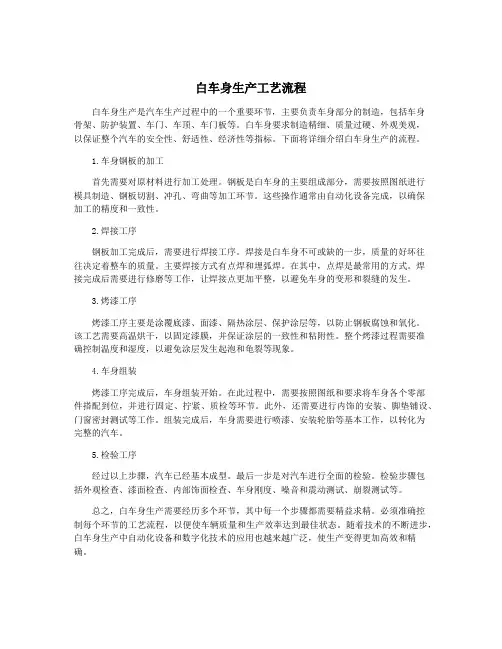

白车身生产工艺流程白车身生产是汽车生产过程中的一个重要环节，主要负责车身部分的制造，包括车身骨架、防护装置、车门、车顶、车门板等。

白车身要求制造精细、质量过硬、外观美观，以保证整个汽车的安全性、舒适性、经济性等指标。

下面将详细介绍白车身生产的流程。

1.车身钢板的加工首先需要对原材料进行加工处理。

钢板是白车身的主要组成部分，需要按照图纸进行模具制造、钢板切割、冲孔、弯曲等加工环节。

这些操作通常由自动化设备完成，以确保加工的精度和一致性。

2.焊接工序钢板加工完成后，需要进行焊接工序。

焊接是白车身不可或缺的一步，质量的好坏往往决定着整车的质量。

主要焊接方式有点焊和埋弧焊。

在其中，点焊是最常用的方式。

焊接完成后需要进行修磨等工作，让焊接点更加平整，以避免车身的变形和裂缝的发生。

3.烤漆工序烤漆工序主要是涂覆底漆、面漆、隔热涂层、保护涂层等，以防止钢板腐蚀和氧化。

该工艺需要高温烘干，以固定漆膜，并保证涂层的一致性和粘附性。

整个烤漆过程需要准确控制温度和湿度，以避免涂层发生起泡和龟裂等现象。

4.车身组装烤漆工序完成后，车身组装开始。

在此过程中，需要按照图纸和要求将车身各个零部件搭配到位，并进行固定、拧紧、质检等环节。

此外，还需要进行内饰的安装、脚垫铺设、门窗密封测试等工作。

组装完成后，车身需要进行喷漆、安装轮胎等基本工作，以转化为完整的汽车。

5.检验工序经过以上步骤，汽车已经基本成型。

最后一步是对汽车进行全面的检验。

检验步骤包括外观检查、漆面检查、内部饰面检查、车身刚度、噪音和震动测试、崩裂测试等。

总之，白车身生产需要经历多个环节，其中每一个步骤都需要精益求精。

必须准确控制每个环节的工艺流程，以便使车辆质量和生产效率达到最佳状态。

随着技术的不断进步，白车身生产中自动化设备和数字化技术的应用也越来越广泛，使生产变得更加高效和精确。

汽车车身焊装工艺概述第一节焊装工艺分析工艺性好坏的客观评价标准就是在一定的生产条件和规模下，能否保证以最少的原材料和加工劳动量，最经济地获得高质量的产品。

影响车身焊装工艺性的主要因素有生产批量、车身产品分块、焊接结构、焊点布置等。

一．生产批量车身的焊装工艺主要由生产批量的大小确定的。

一般来说，批量越小，夹具的数量越少，自动化程度越低，每台夹具上所焊的车身产品件数量越多；反之，批量越大，焊装工位越多，夹具数量越多，自动化程度越高，每台夹具上所焊的车身产品件数量越少。

1．生产节拍的计算2．时序图设计时序图（TIME CHART）是指一个工位从零部件上料到焊好后合件取料的整个过程中所有动作顺序、时间分配以及相互间互锁关系，这些动作包括上下料（手动或自动），夹具夹紧松开，自动焊枪到位、焊接、退回以及传送装置的运动等。

由于每个车身装焊的零部件数量一定，焊点数量一定，焊接时间一定，要达到一定生产节拍内完成所有焊接，就必须将工序分开，分工位上料、焊接。

二．车身产品分块分块是将车身外壳体分成若干块便于冲压和焊装的零部件、组合件、分总成和总成。

合理的分块不仅有利于形成良好的装配质量，并可有效地简化和优化制造工艺。

汽车白车身是一个尺寸很大的复杂的焊接结构件，设计制造时常常是将车身总成合理地划分为若干个部件和组合件，分别进行装配焊接成分总成件，然后再装配焊接成总成结构，这样化复杂为简单，化大为小，可以大大提高劳动生产率，改善结构的焊接工艺性。

1．结构分离面将白车身总成分解为若干个分总成，相邻两个分总成的结合面称为分离面。

分离面可以分为两类：（1）设计分离面根据使用上和构造上的特点，将汽车车身分成为可以单独进行装配的分总成，如发动机罩、行李厢盖、车门、车身本体等，这些分总成之间的结合面，称为设计分离面。

设计分离面一般采用可拆卸的连接，如铰链连接，以便在使用和维修过程中迅速拆卸和重新安装，而不损坏整体结构。

（2）工艺分离面在生产制造过程中，为了适应制造装配的工艺要求，需要进一步将上级分总成分解为下一级分总成，甚至小组件，进行单独装配焊接，这些下一级分总成或组件之间的结合面，称为工艺分离面。

浅论汽车白车身焊接工艺分析及工装设计摘要：近年来我国的科学技术和经济水平都得到了蓬勃的发展，在这样的快节奏时代背景之下，我国社会生活当中的各行各业都紧随时代发展趋势不断地进行着与时俱进的创新和变革。

汽车制造行业当中的焊接工艺也在这样的快节奏时代洪流当中不断地引入了现代化的科学技术和工艺方法，从而在某种程度上提升了汽车车头的稳定性和安全性，相关的技术管理人员在汽车的焊接工艺以及钣金材料控制工作上，需要严格按照相关的要求和标准来管理，从而全面提升汽车制造行业的加工效果和质量水平。

本篇文章将针对这一点作出简要分析以供参考。

关键词：汽车白车身；焊接工艺；工装设计汽车生产工艺一般可分为冲压、焊装、涂装和总装工艺，其中，焊装质量直接影响着车身的精度和质量，因此对焊装工艺的研究对于汽车生产具有重要意义。

这是因为如果汽车白车身的整体焊接出现任何不稳定的变动，都会对整个汽车的工装及后期的投入使用带来极大的安全隐患。

因此，相关的技术工作人员一定要将现代化的焊接工艺引入到汽车白车身的焊接加工环节当中，并结合工装设计工作全面提升汽车白车身整体稳定性和安全性，从而全面提升汽车制造行业的加工水平。

1、白车身焊接工艺概述1.1白车身焊接方法车身的焊装质量对整个白车身的外观、精度和质量都具有重要的影响作用,因此,白车身的焊装应该引起足够的重视。

白车身焊接一般包括了对汽车的侧围、地板、后围、顶盖、总拼等的操作,按焊接方式又可分为电阻焊方式、C02电弧焊方式和激光焊方式。

在所有焊接方式中,电阻焊是目前使用得最普遍的,它主要是利用电阻发热的原理,将电阻发热产生的热量用于熔化工件,最后将工件连接起来的一种方法。

其中,电阻焊连接方式的常见点焊机械一般有两类:悬架式点焊机与定位式点焊机（固定点焊机）,悬挂式点焊机一般使用于在各分总成和车身总成之间的连接过程中,固定电焊机则应用凸焊螺母及螺柱过程中。

1.2焊接流程焊装工序以车身焊装顺序计划为主要内容,即首先根据车体数模,分解焊装工序,并明确工位,再确认每个工位及所需要的零部件,最后再进行总成焊接的流程。

CHENGSHIZHOUKAN 2019/34城市周刊82汽车白车身激光焊接技术董　路　大连辽机路航特种车制造有限公司摘要：汽车白身激光焊接技术有着明显的优势，本文就对这种技术进行了探析。

分析激光焊接的技术原理，研究了目前激光焊接技术在汽车白身焊接中的应用，并且分析了该技术的发展趋势，帮助汽车厂商合理的使用该技术。

关键词：汽车；白身激光焊接；质量；发展汽车产业是重要的工业产业之一，为了保证汽车的质量，就需要做好汽车的焊接工作。

目前，汽车白身激光焊接技术可以让汽车获得较高的质量，而且也保证了汽车的外形，并且具有很高的生产效率。

一、汽车白身焊接技术概述车身是汽车的重要部件，也是影响汽车整体质量的关键部件，汽车的设计也会从车身上体现，所以控制好车身的质量对于汽车而言十分重要。

汽车的车身是由两个部分组成的，一个就是完成焊接白车身，此时的车身还没有进行喷漆。

其次是车身的相关部件[1]。

在汽车生产过程中，重要的工艺就是焊接，决定了汽车的质量，而且会影响汽车的整体造型，良好的焊接工艺而可以让汽车有更长的使用年限，汽车也会有更强的承载能力。

所以选择合理的焊接工艺，可以改善汽车的整体质量。

在汽车焊接的过程中，还会使用到焊接夹具，夹具必须要具备多点定位的功能，而且能够满足对部件的夹紧要求，从而保证焊接点位置的贴合性。

目前，汽车上使用的板件和杆件都比较薄，刚性相对比较差，如果没有处理好焊接工作，就会影响到车身的质量。

二、激光焊接的技术原理1.材料对激光的吸收。

金属中的自由电子密度很大，在光波电磁场的作用下就使自由电子产生次波。

而且，激光也会容易出现反射波、透射波，影响的强度也很大。

通常，只有比较薄的金属表面才能够吸收透射波，这是因为自由电子的密度非常大，所以在技术表面并不能形成大量的吸收反射波，所以会把激光反射回去。

和其他类型的广播相比，知紫外线和可见光的光子都带着比较大的能量，而且频率很高，所以能够对电子产生一定的束缚作用。

白车身焊接工艺目前公司运用的焊接方法有：点焊，凸焊，螺柱焊，二氧化碳保护焊，手工电弧焊。

点焊：电弧焊：将被焊工件压紧于两电极之间，并通以电流，利用电流流经工件接触面及领近区域产生的电阻热将其加热到熔化或塑性状态，使之形成金属结合的一种方法。

包括点焊，缝焊，凸焊，对焊。

优点：1.熔核形成时，始终被塑性环包围，融化金属与空气隔绝，冶金过程简单。

2．加热时间短，热量集中，故热影响区小，变形应力小。

3．焊接成本低缺点：无可靠无损检测方法，点，缝焊的搭接头不仅增加了构件的质量，且因在两板间熔核周围形成夹角，使接头处的抗拉强度和疲劳强度均较低。

金属电阻焊时的焊接性（主要指标）：1．材料的导电性和导热性2．材料的高温强度（越高焊接性越差）3．材料对热循环的敏感性熔点高，线膨胀系数大，易形成致密的氧化膜的金属，其焊接性能差。

点焊：工件只在有限的接触面上，即所谓“点”上被焊接起来，并形成扁球形的熔核。

焊接电极：是保证电焊质量的重要零件，其主要功能：向工件传导电流，向工件传递压力，迅速到山焊接区的热量。

主要构成：端部，主体，尾部和冷却水孔。

电焊方法：双面焊和单面焊双面焊时，电极由工件的两侧向焊接处溃点。

单面焊时，电极由工件的一侧向焊接处溃点。

不形成焊点的电极采用大直径和大接触面积以减少电流密度。

点焊工艺参数：焊接电流，焊接压力，焊接时间当进行不等厚度或不同材料电焊时，熔核将不对称于其交界面，而是向厚板或导电，导热性差的一边偏倚，结果使薄件或导电，导热性好的工件焊透率低，焊接强度小。

熔核偏移的原因是有两工减产热和散热条件不相同引起的。

焊接接头：通常采用搭接街头和折边接头。

接头可以由两个或两个以上等厚或不等厚度的工件组成。

设计点焊结构时，必须考虑电极的可达性。

同时，还应考虑如边距（取决被焊金属种类，厚度和焊接条件），搭边量（是边距的两倍），点距（最小值考虑分流），装配间隙（尽量小）和焊点强度（以正拉强度和抗剪强度之比作为判断接头延性的指标。

汽车白车身的焊接工艺设计研究摘要：焊接工艺广泛应用于在汽车白车身的制造环节，做好白车身焊接工艺设计，利于根本上提高汽车白车身品质，保障整体的设计制造效果。

我国汽车行业的未来发展趋势更注重汽车整体制造质量，随着消费市场的新要求陆续提出，这就要求增强汽车质量之外，还应具备更多元的性能来满足汽车市场需要，并从客户端逆向传导到焊接工艺设计，进一步提高汽车白车身焊接工艺设计水平。

本文详尽分析汽车白车身焊接工艺设计，并对焊接工艺设计要素展开探讨，对重点焊接工艺设计问题予以分析，归纳出科学适宜的解决策略。

关键词：汽车白车身;焊接工艺;设计汽车是工业发展的重要构成产品，随着社会发展和人民生活水平提高及新冠疫情爆发以来，乘用车领域消费者越来越关注个人出行空间的私密性、隔离性、舒适性，汽车日渐成为主流的交通工具，商用车领域驾驶室是司乘人员长时间工作的空间，驾驶室往生活舱演化的趋势日益明显，白车身焊接工艺质量是满足这些发展趋势和要求的基础，专注于汽车白车身的焊接质量，能更好的提升汽车安全性、舒适性，结合现阶段汽车行业的发展方向，提升汽车白车身焊接工艺设计水平，可有效提升汽车整体的制造质量。

一、汽车白车身焊接工艺的数模设计要求因工艺成熟、价格适中，汽车白车身结构广泛采用钢制冲压件，如果焊接环节忽视了设计要求，不符合焊接规范，极易导致车身整体强度不足，无法在车辆行驶中充分保证司乘人员的安全，因此，提升汽车白车身焊接工艺的设计研究，保障焊接工艺制造流程的顺畅性、连贯性、一致性，需明确白车身焊接工艺设计要素无遗漏，发挥焊接工艺在产品质量保证的核心作用。

白车身设计需预先完成产品概念设计数模，汽车制造行业应用三维软件完成车体数模设计，获取直观的制造工艺模型，简化汽车制造流程，借助软件的优势，将需要制造的汽车产品更直观表现，更加全面的获取相关参数，完成理想姿态的产品设计。

对于汽车白车身焊接工艺设计，可进行虚拟制造仿真评审，将数模匹配验证，设计人员获取白车身结构的尺寸等关键信息，从而构建各级分总的位置关系，协调相应的模型比例参数，提前识别设计问题提前整改，避免引入后续工业化生产。

汽车车身焊装工艺概述第一节焊装工艺分析工艺性好坏的客观评价标准就是在一定的生产条件和规模下，能否保证以最少的原材料和加工劳动量，最经济地获得高质量的产品。

影响车身焊装工艺性的主要因素有生产批量、车身产品分块、焊接结构、焊点布置等。

一．生产批量车身的焊装工艺主要由生产批量的大小确定的。

一般来说，批量越小，夹具的数量越少，自动化程度越低，每台夹具上所焊的车身产品件数量越多；反之，批量越大，焊装工位越多，夹具数量越多，自动化程度越高，每台夹具上所焊的车身产品件数量越少。

1．生产节拍的计算2．时序图设计时序图（TIME CHART）是指一个工位从零部件上料到焊好后合件取料的整个过程中所有动作顺序、时间分配以及相互间互锁关系，这些动作包括上下料（手动或自动），夹具夹紧松开，自动焊枪到位、焊接、退回以及传送装置的运动等。

由于每个车身装焊的零部件数量一定，焊点数量一定，焊接时间一定，要达到一定生产节拍内完成所有焊接，就必须将工序分开，分工位上料、焊接。

二．车身产品分块分块是将车身外壳体分成若干块便于冲压和焊装的零部件、组合件、分总成和总成。

合理的分块不仅有利于形成良好的装配质量，并可有效地简化和优化制造工艺。

汽车白车身是一个尺寸很大的复杂的焊接结构件，设计制造时常常是将车身总成合理地划分为若干个部件和组合件，分别进行装配焊接成分总成件，然后再装配焊接成总成结构，这样化复杂为简单，化大为小，可以大大提高劳动生产率，改善结构的焊接工艺性。

1．结构分离面将白车身总成分解为若干个分总成，相邻两个分总成的结合面称为分离面。

分离面可以分为两类：（1）设计分离面根据使用上和构造上的特点，将汽车车身分成为可以单独进行装配的分总成，如发动机罩、行李厢盖、车门、车身本体等，这些分总成之间的结合面，称为设计分离面。

设计分离面一般采用可拆卸的连接，如铰链连接，以便在使用和维修过程中迅速拆卸和重新安装，而不损坏整体结构。

（2）工艺分离面在生产制造过程中，为了适应制造装配的工艺要求，需要进一步将上级分总成分解为下一级分总成，甚至小组件，进行单独装配焊接，这些下一级分总成或组件之间的结合面，称为工艺分离面。
