雷电引发的10kV避雷器爆炸事故的分析[摘要]随者我国电力事业的不断发展，各个地区的电网建设也是越来越完善，为我国的各行各业发展以及人们生产生活起到了良好的促进作用。
10kV配网线路经过改造整体绝缘不断提升，供电可靠性大幅提高，低电压问题得到很大程度的解决，虽然线路安全性有所提升，但造成线路与变电站绝缘失配，使本来应该由线路对杆塔放电释放的雷电入侵能量，而经线路入侵至变电站，从而导致变电站内10kV避雷器放电；且线路绝缘越强，入侵至变电站的雷电波能量越大。
基于这种情况，本文以一变电站10kV避雷器短时间内再次故障进行原因分析，简要探讨避雷器在运行中的工作方式，原理以及在工作中容易出现的异常，故障的具体处理方法。
[关键词]避雷器；绝缘性；故障击穿[前言]2021年06月02日、2021年06月27日，某变电站在较短时间内连续发生两起避雷器爆炸，原因都是因为同一条10kV线路受雷电冲击后导致的故障跳闸，本文对此进行分析，并探索找出避雷器爆炸问题的根本原因并提出整改建议或措施，避免同类事件再次发生。
1 故障过程1.1故障一2021年06月02日15时42分，#2主变变低母线桥A相避雷器故障，10kV#2接地变高压零流Ⅰ段保护动作，跳#2变低5102开关。
事件造成10kV 2M母线失压，10kV红方线、松崩线负荷损失。
2021年06月03日03时50分，#2变低开关送电正常，恢复正常运行方式。
一、故障跳闸经过1、故障前运行方式#1主变变高1101开关及#1变低5101开关在运行中，#2变高1102开关及#2变低5102开关在运行，10kV母联5012开关在热备用状态（投入10kV母联备自投装置），10kV#1站用变、10kV#1接地变（消并小）、10kV#1PT挂10kV1M运行；10kV红方线、松崩线、10kV#2接地变（消并小）、10kV#2PT挂10kV2M运行。
2、故障后运行方式#1主变变高1101开关及#1变低5101开关在运行中，#2变高1102开关在运行，#2变低5102开关在热备用，10kV母联5012开关在热备用状态（投入10kV母联备自投装置），10kV2M母线失压。

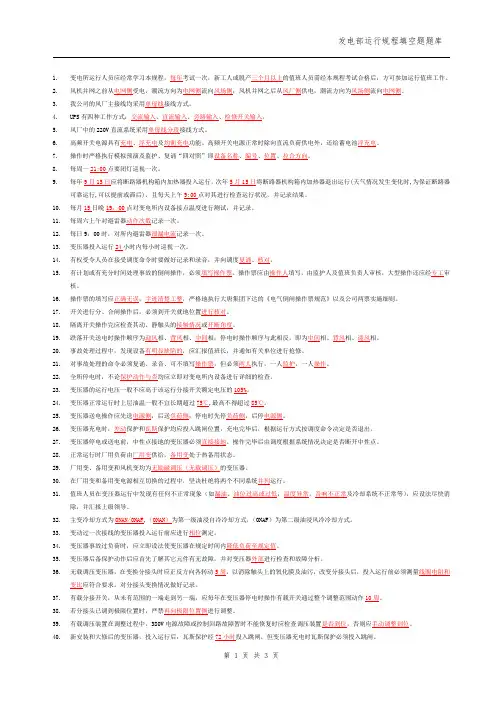

1.变电所运行人员应经常学习本规程，每年考试一次，新工人或脱产三个月以上的值班人员需经本规程考试合格后，方可参加运行值班工作。
2.风机并网之前从电网侧受电，潮流方向为电网侧流向风场侧；风机并网之后从风厂侧供电，潮流方向为风场侧流向电网侧。
3.我公司的风厂主接线均采用单母线接线方式。
4.UPS有四种工作方式：交流输入、直流输入、旁路输入、检修开关输入。
5.风厂中的220V直流系统采用单母线分段接线方式。
6.高频开关电源具有充电、浮充电及均衡充电功能。
高频开关电源正常时除向直流负荷供电外，还给蓄电池浮充电。
7.操作时严格执行模拟预演及监护、复诵“四对照”即设备名称、编号、位置、拉合方向。
8.每周一21:00点要闭灯巡视一次。
9.每年9月15日应将断路器机构箱内加热器投入运行，次年5月15日将断路器机构箱内加热器退出运行(天气情况发生变化时,为保证断路器可靠运行,可以提前或滞后)，且每天上午9:00点对其进行检查运行状况，并记录结果。
10.每月15日晚19：00点对变电所内设备接点温度进行测试，并记录。
11.每周六上午对避雷器动作次数记录一次。
12.每日9：00时，对所内避雷器泄漏电流记录一次。
13.变压器投入运行24小时内每小时巡视一次。
14.有权受令人员在接受调度命令时要做好记录和录音，并向调度复诵、核对。
15.有计划或有充分时间处理事故的倒闸操作，必须填写操作票。
操作票应由操作人填写，由监护人及值班负责人审核，大型操作还应经专工审核。
16.操作票的填写应正确无误，字迹清楚工整，严格地执行大唐集团下达的《电气倒闸操作票规范》以及公司两票实施细则。
17.开关进行分、合闸操作后，必须到开关就地位置进行核对。
18.隔离开关操作完应检查其动、静触头的接触情况或开断角度。
19.跌落开关送电时操作顺序为迎风相、背风相、中间相；停电时操作顺序与此相反，即为中间相、背风相、迎风相。
20.事故处理过程中，发现设备有明显缺陷的，应汇报值班长，并通知有关单位进行抢修。

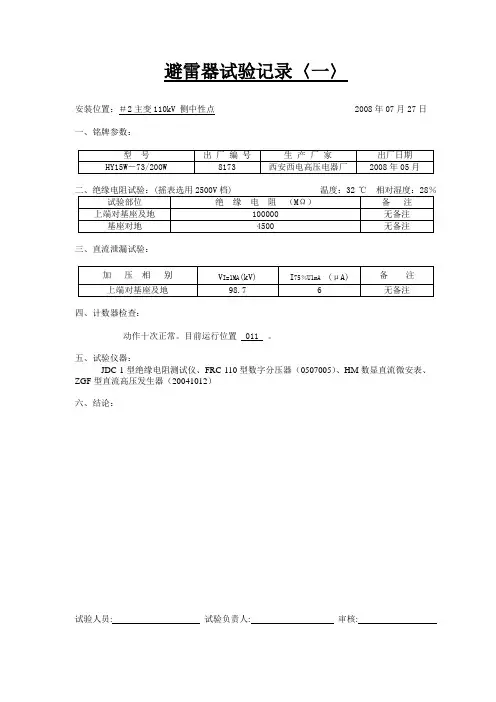

安装位置：＃2主变110kV 侧中性点 2008年07月27日一、铭牌参数：三、直流泄漏试验：四、计数器检查：动作十次正常。
