暖气片产品标准

暖气片国家及行业标准大全暖气片采暖是主流采暖方式，北京派捷暖气片公司现汇编整理暖气片行业国家及行业标准，包括HJ508-2009《环境标志产品技术要求采暖散热器》以及正在起草的《钢铝复合散热器》、《铜铝复合散热器》、《复合型采暖散热器》等，派捷参与其中多个暖气片国家及行业标准的研讨、起草、制定和审定。

暖气片国家行业标准规定了各种暖气片的分类与基本参数、性能要求、检验方法与规则、标志、包装、运输、贮存、服务等有关规定。

一、暖气片国家与行业标准-产品标准我国的标准分为国标（GB）、行业标准、地方标准和企业标准。

目前，暖气片国家、行业及企业标准如下：1．GB/T 13754-2008 《采暖散热器散热量测定方法》2、GB 19913--2005 铸铁采暖散热器3、JG 2 钢制板型散热器4、JG 143 采暖散热器铝制柱翼型散热器5、JG 220-2007 铜铝复合柱翼型散热器6、JG 221-2007 铜管对流散热器7、JG 232-2007 卫浴型采暖散热器8、JG/T1 钢制柱型散热器9、JG/T 148-2002 钢管散热器10、JG/T 3012.2-1998 采暖散热器钢制翅片管对流散热器11、HJ508-2009 《环境标志产品技术要求采暖散热器》12. Q/HDPJQ013-2011 《采暖散热器钢铝复合散热器》13 Q/HDPJQ014-2012 《钢管采暖散热器》二暖气片行业相关国家标准1散热量检测标准GB/T 13754-2008 《采暖散热器散热量测定方法》其中规定：中国暖气片标准工况为⊿T=64.5℃，即进水95℃，回水70℃，室内温度18℃。

2 暖气片供暖系统国家水质标准GB/T29044-2012 《采暖空调系统水质》其中对暖气片供暖系统PH值和含氧量都做了明确规定，要求PH值9.5-12，以防止暖气片和供暖管网因腐蚀而降低使用寿命。

标准要求暖气片供暖系统水中的溶解氧限值均为不高于0.1mg/L。

暖气片国家及行业标准大全暖气片采暖是主流采暖方式，北京派捷暖气片公司现汇编整理暖气片行业国家及行业标准，包括HJ508-2009《环境标志产品技术要求采暖散热器》以及正在起草的《钢铝复合散热器》、《铜铝复合散热器》、《复合型采暖散热器》等，派捷参与其中多个暖气片国家及行业标准的研讨、起草、制定和审定。

暖气片国家行业标准规定了各种暖气片的分类与基本参数、性能要求、检验方法与规则、标志、包装、运输、贮存、服务等有关规定。

一、暖气片国家与行业标准-产品标准我国的标准分为国标（GB）、行业标准、地方标准和企业标准。

目前，暖气片国家、行业及企业标准如下：1．GB/T 13754-2008 《采暖散热器散热量测定方法》2、GB 19913--2005 铸铁采暖散热器3、JG 2 钢制板型散热器4、JG 143 采暖散热器铝制柱翼型散热器5、JG 220-2007 铜铝复合柱翼型散热器6、JG 221-2007 铜管对流散热器7、JG 232-2007 卫浴型采暖散热器8、JG/T1 钢制柱型散热器9、JG/T 148-2002 钢管散热器10、JG/T 3012.2-1998 采暖散热器钢制翅片管对流散热器11、HJ508-2009 《环境标志产品技术要求采暖散热器》12. Q/HDPJQ013-2011 《采暖散热器钢铝复合散热器》13 Q/HDPJQ014-2012 《钢管采暖散热器》二暖气片行业相关国家标准1散热量检测标准GB/T 13754-2008 《采暖散热器散热量测定方法》其中规定：中国暖气片标准工况为⊿T=64.5℃，即进水95℃，回水70℃，室内温度18℃。

2 暖气片供暖系统国家水质标准GB/T29044-2012 《采暖空调系统水质》其中对暖气片供暖系统PH值和含氧量都做了明确规定，要求PH值9.5-12，以防止暖气片和供暖管网因腐蚀而降低使用寿命。

标准要求暖气片供暖系统水中的溶解氧限值均为不高于0.1mg/L。

暖气片国家及行业标准大全暖气片采暖是主流采暖方式，北京派捷暖气片公司现汇编整理暖气片行业国家及行业标准，包括HJ508-2009《环境标志产品技术要求采暖散热器》以及正在起草的《钢铝复合散热器》、《铜铝复合散热器》、《复合型采暖散热器》等，派捷参与其中多个暖气片国家及行业标准的研讨、起草、制定和审定。

暖气片国家行业标准规定了各种暖气片的分类与基本参数、性能要求、检验方法与规则、标志、包装、运输、贮存、服务等有关规定。

一、暖气片国家与行业标准-产品标准我国的标准分为国标（GB）、行业标准、地方标准和企业标准。

目前，暖气片国家、行业及企业标准如下：1．GB/T 13754-2008 《采暖散热器散热量测定方法》2、GB 19913--2005 铸铁采暖散热器3、JG 2 钢制板型散热器4、JG 143 采暖散热器铝制柱翼型散热器5、JG 220-2007 铜铝复合柱翼型散热器6、JG 221-2007 铜管对流散热器7、JG 232-2007 卫浴型采暖散热器8、JG/T1 钢制柱型散热器9、JG/T 148-2002 钢管散热器10、JG/T 3012.2-1998 采暖散热器钢制翅片管对流散热器11、HJ508-2009 《环境标志产品技术要求采暖散热器》12. Q/HDPJQ013-2011 《采暖散热器钢铝复合散热器》13 Q/HDPJQ014-2012 《钢管采暖散热器》二暖气片行业相关国家标准1散热量检测标准GB/T 13754-2008 《采暖散热器散热量测定方法》其中规定：中国暖气片标准工况为⊿T=64.5℃，即进水95℃，回水70℃，室内温度18℃。

2 暖气片供暖系统国家水质标准GB/T29044-2012 《采暖空调系统水质》其中对暖气片供暖系统PH值和含氧量都做了明确规定，要求PH值9.5-12，以防止暖气片和供暖管网因腐蚀而降低使用寿命。

标准要求暖气片供暖系统水中的溶解氧限值均为不高于0.1mg/L。

暖气片执行标准
暖气片的执行标准是：
1. 外观质量：暖气片表面应光滑、洁净，片体应平整、无划痕、无变形、无锈蚀、无缩孔、无脱锌等缺陷。

2. 尺寸偏差：暖气片的实际尺寸与公称尺寸的偏差应符合要求。

3. 散热性能：暖气片应具有较好的散热性能，在试验条件下，其散热量应不低于标准散热量的95%。

4. 气密性：暖气片应具有良好的气密性，在试验条件下，其压力损失应不大于标准压力损失的15%。

5. 耐压性能：暖气片应具有较好的耐压性能，在试验条件下，其压力承受能力应不低于标准耐压能力的80%。

6. 热稳定性：暖气片应具有较好的热稳定性，在试验条件下，其热稳定性系数应不低于标准热稳定性系数的80%。

7. 涂层质量：暖气片的涂层应光滑、平整、均匀，无气泡、龟裂、脱落等缺陷。

8. 包装标志：暖气片的包装标志应清晰、完整，应包括产品名称、型号规格、生产厂家名称及地址等信息。

以上是暖气片的执行标准，希望能对您有所帮助。

暖气片外观技术标准
一、外观尺寸
1. 暖气片的外观尺寸应符合设计要求，外形美观，线条流畅，色泽均匀，无明显变形和损伤。

2. 暖气片的尺寸应符合国家相关标准，并满足安装空间和热负荷需求。

二、表面质量
1. 暖气片的表面应平整、光滑，无划痕、裂纹、砂眼等明显缺陷。

2. 暖气片的表面涂层应均匀、完好，无脱落、起皮、开裂等现象。

三、材质与颜色
1. 暖气片的材质应符合国家相关标准，通常采用铸铁、钢制、铜铝复合等材质。

2. 暖气片的颜色应与家居装饰风格相协调，可根据用户需求提供多种颜色选择。

四、涂层质量
1. 暖气片的涂层应具有防水、防锈、防腐等性能，色泽持久，不易脱落。

2. 暖气片的涂层应符合国家相关环保标准，不含有对人体和环境有害的物质。

五、安装尺寸
1. 暖气片的安装尺寸应符合设计要求，确保安装牢固，稳定可靠。

2. 暖气片的安装位置应合理选择，确保空气流通，提高散热效果。

六、承载能力
1. 暖气片应具有足够的承载能力，能够承受管道系统的水压和温度变化。

2. 暖气片的承载能力应符合国家相关标准，确保安全可靠。

七、散热性能
1. 暖气片的散热性能应符合设计要求，能够在短时间内提高室内温度。

2. 暖气片的散热性能应与管道系统相匹配，保证系统的热效率。

八、耐腐蚀性能
1. 暖气片应具有较好的耐腐蚀性能，能够适应不同的水质和环境条件。

2. 暖气片的耐腐蚀性能应符合国家相关标准，保证长期使用的稳定性和可靠性。

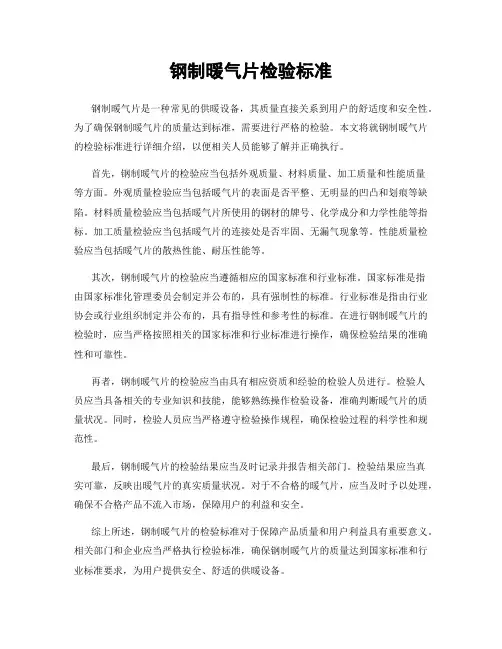

钢制暖气片检验标准钢制暖气片是一种常见的供暖设备，其质量直接关系到用户的舒适度和安全性。

为了确保钢制暖气片的质量达到标准，需要进行严格的检验。

本文将就钢制暖气片的检验标准进行详细介绍，以便相关人员能够了解并正确执行。

首先，钢制暖气片的检验应当包括外观质量、材料质量、加工质量和性能质量等方面。

外观质量检验应当包括暖气片的表面是否平整、无明显的凹凸和划痕等缺陷。

材料质量检验应当包括暖气片所使用的钢材的牌号、化学成分和力学性能等指标。

加工质量检验应当包括暖气片的连接处是否牢固、无漏气现象等。

性能质量检验应当包括暖气片的散热性能、耐压性能等。

其次，钢制暖气片的检验应当遵循相应的国家标准和行业标准。

国家标准是指由国家标准化管理委员会制定并公布的，具有强制性的标准。

行业标准是指由行业协会或行业组织制定并公布的，具有指导性和参考性的标准。

在进行钢制暖气片的检验时，应当严格按照相关的国家标准和行业标准进行操作，确保检验结果的准确性和可靠性。

再者，钢制暖气片的检验应当由具有相应资质和经验的检验人员进行。

检验人员应当具备相关的专业知识和技能，能够熟练操作检验设备，准确判断暖气片的质量状况。

同时，检验人员应当严格遵守检验操作规程，确保检验过程的科学性和规范性。

最后，钢制暖气片的检验结果应当及时记录并报告相关部门。

检验结果应当真实可靠，反映出暖气片的真实质量状况。

对于不合格的暖气片，应当及时予以处理，确保不合格产品不流入市场，保障用户的利益和安全。

综上所述，钢制暖气片的检验标准对于保障产品质量和用户利益具有重要意义。

相关部门和企业应当严格执行检验标准，确保钢制暖气片的质量达到国家标准和行业标准要求，为用户提供安全、舒适的供暖设备。

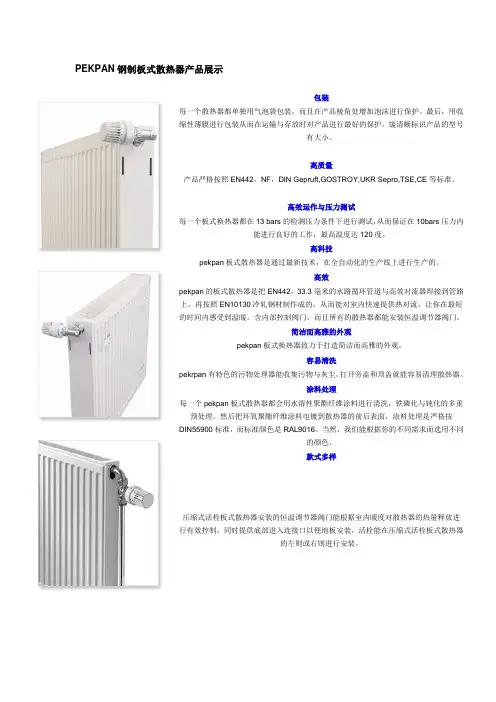

PEKPAN钢制板式散热器产品展示包装每一个散热器都单独用气泡袋包装，而且在产品棱角处增加泡沫进行保护。

最后，用收缩性薄膜进行包装从而在运输与存放时对产品进行最好的保护。

馐清晰标识产品的型号有大小。

高质量产品严格按照EN442，NF，DIN Gepruft,GOSTROY,UKR Sepro,TSE,CE等标准。

高效运作与压力测试每一个板式换热器都在13 bars的检测压力条件下进行测试，从而保证在10bars压力内能进行良好的工作，最高温度达120度。

高科技pekpan板式散热器是通过最新技术，在全自动化的生产线上进行生产的。

高效pekpan的板式散热器是把EN442，33.3毫米的水路循环管道与高效对流器焊接到管路上，再按照EN10130冷轧钢材制作成的，从而能对室内快速提供热对流，让你在最短的时间内感受到温暖。

含内部控制阀门，而且所有的散热器都能安装恒温调节器阀门。

简洁而高雅的外观pekpan板式换热器致力于打造简洁而高雅的外观。

容易清洗pekrpan有特色的污物处理器能收集污物与灰尘，打开旁盖和顶盖就能容易清理散热器。

涂料处理每一个pekpan板式散热器都会用水溶性聚酯纤维涂料进行清洗，铁磷化与钝化的多重预处理。

然后把环氧聚酯纤维涂料电镀到散热器的前后表面，涂料处理是严格按DIN55900标准，而标准颜色是RAL9016。

当然，我们能根据你的不同需求而选用不同的颜色。

款式多样压缩式活栓板式散热器安装的恒温调节器阀门能根据室内暖度对散热器的热量释放进行有效控制，同时提供底部进入连接口以便地板安装，活栓能在压缩式活栓板式散热器的左则或右则进行安装。

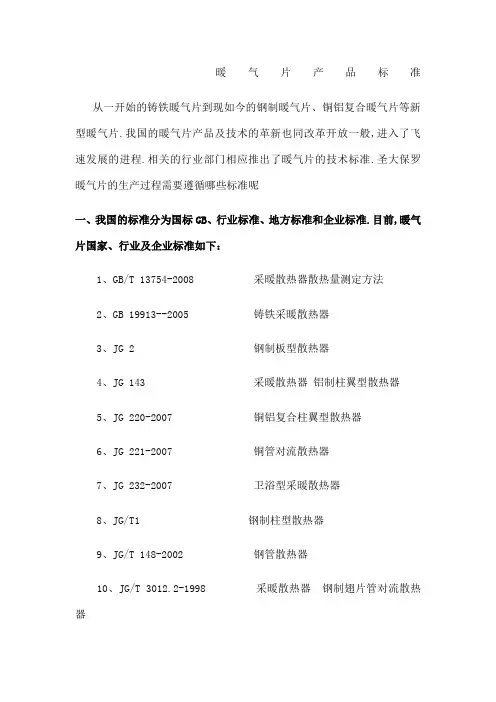

暖气片产品标准从一开始的铸铁暖气片到现如今的钢制暖气片、铜铝复合暖气片等新型暖气片.我国的暖气片产品及技术的革新也同改革开放一般,进入了飞速发展的进程.相关的行业部门相应推出了暖气片的技术标准.圣大保罗暖气片的生产过程需要遵循哪些标准呢一、我国的标准分为国标GB、行业标准、地方标准和企业标准.目前,暖气片国家、行业及企业标准如下：1、GB/T 13754-2008 采暖散热器散热量测定方法2、GB 19913--2005 铸铁采暖散热器3、JG 2 钢制板型散热器4、JG 143 采暖散热器铝制柱翼型散热器5、JG 220-2007 铜铝复合柱翼型散热器6、JG 221-2007 铜管对流散热器7、JG 232-2007 卫浴型采暖散热器8、JG/T1 钢制柱型散热器9、JG/T 148-2002 钢管散热器10、JG/T 3012.2-1998 采暖散热器钢制翅片管对流散热器11、HJ508-2009 环境标志产品技术要求采暖散热器12、Q/HDPJQ013-2011 采暖散热器钢铝复合散热器13、Q/HDPJQ014-2012 钢管采暖散热器二、暖气片的具体技术标准如下：1、暖气片材质应符合GB 13237的规定,水道管厚度为1.5MM.2、暖气片应逐组进行水汽压实验,承压能力不小于1.6MP.3、暖气片进出水管均设置在暖气片下方,侧面不设置进出水管,进出水管管中心间距为120MM,误差不大于±5MM.4、暖气片为优质冷轧低碳钢管暖气片,房间内为椭圆管双搭式,通水孔径要达到15MM；暖气片管内不得少于一层均匀、致密耐酸、耐碱、耐高温阻氧保护层,并提供内腔保护层施工工艺、做法及检测报告.5、暖气片管接口螺纹应符合GB/T 7303的规定,螺纹应保证3-5扣完整无缺陷,连接管螺纹处应有保护帽.每组暖气片设置活动手动跑风1个.6、暖气片焊接应符合GB/T 985 GJB481的规定,焊缝应平直、均匀、整齐、美观,不得有裂纹、气孔、未焊透和烧穿等缺陷；点焊的焊点应均匀,相邻焊点距不大于40MM,焊点不得出现烧穿等缺陷.散热管与通水管焊接必须牢固贴合.7、暖气片外表面应在良好的预处理后采用静电喷塑工艺,漆膜表面应光滑、平整、均匀,不得有气泡、堆积、流淌和漏喷；底漆厚度不得小于15μm,漆膜厚度不得小于60μm；漆膜附着力应达到GB/T 1720规定的1-3级要求；漆膜耐冲击性能应符合GB/T 1732的规定.8、暖气片表面涂刷的材料应该无毒无味,在高温下不能产生对人体有害的物质,也不能降低其本身的物理性能.9、暖气片的进出水管、跑风、堵头口径均为DN15.随暖气片配装的支架数量不得少于L90N92-49中T22型规定的数量,每个卫浴用暖气片配用支架不得少于4个.10、卫浴用暖气片为带毛巾架的椭圆钢管背篓式暖气片,每组散热量在进回水温度为80C/60C时不小于685W.卫浴用暖气片立管中心距为570mm,高度在1米以内,长宽比例应美观,应有等电位连接装置,设置等电位连接端子.11、暖气片不得有明显变形、划痕、碰伤和毛刺.精心挑选冷轧低碳钢Q195高频焊管,经声波定位360度均匀渗透焊接,全自动组装焊机组装.深海纳米Ⅱ防腐漆,两遍真空灌装,内壁无死角百分百覆盖.表面处理专用欧洲自动喷塑设备,进口环氧树脂粉末喷漆亮丽永不退色.全部钢制产品经4次试压百分百合格出厂.圣大保罗暖气片通过自身的严格要求保证暖气片自身品质.。

暖气片施工质量标准一、施工准备1.施工前应进行图纸会审，确保施工图纸与现场实际情况相符。

2.按照图纸要求，准备相应的施工材料和工具。

3.对施工人员进行技术交底，明确施工要求和注意事项。

二、管道安装1.按照施工图纸，正确排列管道，确保管道间距、坡度等符合设计要求。

2.焊接管道时应采用对接焊，确保焊缝平滑、饱满、无气孔。

3.管道安装完成后，应进行压力试验，确保无泄漏。

三、暖气片安装1.根据施工图纸，确定暖气片的型号、规格和安装位置。

2.在暖气片背面装上挂钩和固定件，确保安装牢固。

3.将暖气片挂在墙上，调整位置，确保与设计要求相符。

4.连接暖气片的管道应采用热熔连接或丝扣连接，确保连接处无泄漏。

四、试压验收1.在暖气片安装完成后，应对整个系统进行压力试验，检查各连接处是否泄漏。

2.压力试验合格后，应对系统进行冲洗，确保管道内无杂质。

3.冲洗完成后，应再次对系统进行压力试验，确保各连接处无泄漏。

4.试压验收合格后，方可进行成品保护。

五、成品保护1.在施工过程中，应对已安装好的管道和暖气片进行保护，防止损坏或污染。

2.在安装完成后，应对整个系统进行防护措施，防止意外碰撞或损坏。

六、质量标准1.管道安装应符合设计要求，排列整齐，焊接平滑、饱满、无气孔。

2.暖气片安装应牢固，位置正确，与设计要求相符。

3.各连接处应无泄漏，压力试验合格。

4.系统运行平稳、无噪音、无泄漏等现象。

七、安全文明施工1.施工人员应遵守施工现场的安全规定，佩戴安全帽、工作服等防护用品。

2.施工过程中应注意避免损坏周围环境和设施。

3.施工完成后应清理施工现场，保持环境整洁。

4.在使用工具和设备时，应注意安全操作规程，确保人员和设备安全。

5.在施工过程中如遇到问题，应及时向有关人员汇报并协助处理。

八、施工注意事项1.在安装暖气片时，应注意不要损坏或污染其表面，避免使用尖锐的工具或物品接触其表面。

2.在焊接管道时，应注意操作规程，确保焊接质量和安全。

钢铝散热器供应统一技术标准一、规范要求投标方按照合同供应的产品应符合但不限于以下现行版的国家及行业标准：符合国家标准GB/T13754规定暖气片材质应符合GB 13237的规定暖气片管接口螺纹应符合GB/T 7303的规定暖气片焊接应符合GB/T 985 GJB481的规定漆膜性能试验应符合GB/T1720、GB/T1731、GB/T1732、GB/T1735的规定。

二、技术要求：1、通用要求：1.1 散热器应按标准的图样及技术文件制造，并符合本标准的规定。

1.2 暖气片材质应符合GB 13237的规定，一种是薄板型，应采用厚度δ=1.2~1.5mm的碳素优质冷轧钢板；另一种是管基型，以水煤气管为过水的基本元件，水道管厚度为2.0MM。

1.3 暖气片应逐组进行水汽压实验，承压能力不小于1.6MPa。

应用专用试压台，用精度不低于1.5级，压力计量程不小于2.0MPa，试验压力为1.6MPa，稳压2分钟，不冒汽泡为合格。

1.4 暖气片进出水管均设置于侧面；1.5 暖气片为优质冷轧低碳钢管暖气片，通水孔径要达到15㎜；暖气片管内不得少于一层均匀、致密耐酸、耐碱、耐高温阻氧保护层，并提供内腔保护层施工工艺、做法及检测报告。

1.6 暖气片管接口螺纹应符合GB/T 7303的规定，螺纹应保证3-5扣完整无缺陷，连接管螺纹处应有保护帽。

每组暖气片设置活动手动跑风1个。

1.7 暖气片焊接应符合GB/T 985 GJB481的规定，焊缝应平直、均匀、整齐、美观，不得有裂纹、气孔、未焊透和烧穿等缺陷；点焊的焊点应均匀，相邻焊点距不大于40MM，焊点不得出现烧穿等缺陷。

散热管与通水管焊接必须牢固贴合。

1.8 暖气片外表面应在良好的预处理后采用静电喷塑工艺，涂层为白色，漆膜表面应光滑、平整、均匀，不得有气泡、堆积、流淌和漏喷；底漆厚度不得小于15μm，漆膜厚度不得小于60μm；漆膜附着力应达到GB/T 1720规定的1-3级要求；漆膜耐冲击性能应符合GB/T 1732的规定。
