C40、C50钢纤维砼配合比设计_pdf

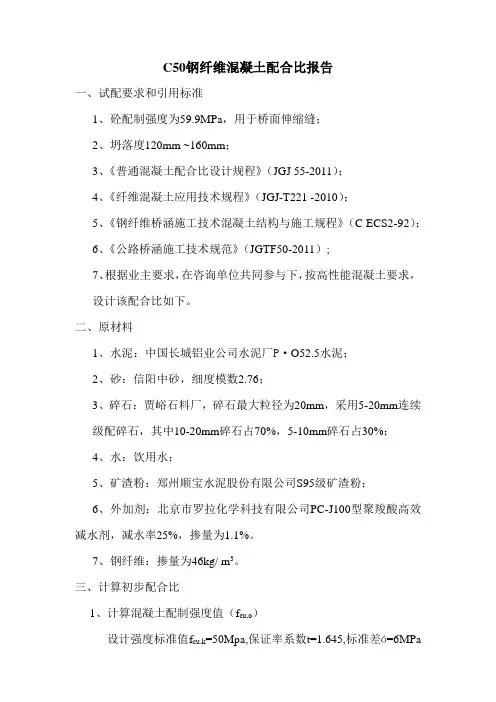

C50钢纤维混凝土配合比报告一、试配要求和引用标准1、砼配制强度为59.9MPa，用于桥面伸缩缝；2、坍落度120mm ~160mm；3、《普通混凝土配合比设计规程》（JGJ 55-2011）；4、《纤维混凝土应用技术规程》（JGJ-T221 -2010）；5、《钢纤维桥涵施工技术混凝土结构与施工规程》（C ECS2-92）；6、《公路桥涵施工技术规范》（JGTF50-2011）;7、根据业主要求，在咨询单位共同参与下，按高性能混凝土要求，设计该配合比如下。

二、原材料1、水泥：中国长城铝业公司水泥厂P·O52.5水泥；2、砂：信阳中砂，细度模数2.76；3、碎石：贾峪石料厂，碎石最大粒径为20mm，采用5-20mm连续级配碎石，其中10-20mm碎石占70%，5-10mm碎石占30%；4、水：饮用水；5、矿渣粉：郑州顺宝水泥股份有限公司S95级矿渣粉；6、外加剂：北京市罗拉化学科技有限公司PC-J100型聚羧酸高效减水剂，减水率25%，掺量为1.1%。

7、钢纤维：掺量为46kg/ m3。

三、计算初步配合比1、计算混凝土配制强度值（f cu,o）设计强度标准值f cu,k=50Mpa,保证率系数t=1.645,标准差ó=6MPaf cu,o =f cu,k + 1.645×ó=50+1.645×6=59.9 (Mpa)2、计算水胶比（W/（C+K））W/（C+K）=a a.f ce/ （f cu,o+ a a a b. f ce）式中回归系数a a为0.46，a b为0.07，f ce根据水泥强度等级选为52.5MPa,f cu,o为混凝土配制强度值59.9 Mpa。

W/（C+K）=0.46×52.5/（59.9+0.46×0.07×52.5）=0.39为了保证混凝土强度，根据经验采用W/(C+K)值为0.28。

3、根据施工环境和施工条件两方面的要求，结合以往的经验选取用水量m wo为192.7 kg/m3,掺加北京罗拉PC-J100型聚羧酸高效减水剂，减水率ß为25%,掺加减水剂的混凝土用水量m wam wa=m wo(1-ß)=192.7×(1-0.25)=144.5kg/m34、计算单位胶凝材料用量（m co）m co= m wa/ （W/(C+K)）=144.5/0.28=516 kg/m3为了能得到和易性优良、耐久性良好的、施工方便的高性能高强度混凝土，根据以往的经验，将该配合比中加入部分矿渣粉来满足这几方面的要求。

C40砼配合比计算书一、设计说明：本合同段的空心板、支座、垫石、系梁、盖梁、柱、肋板、台帽、耳背墙等均采用C40砼。

据施工图纸和技术规范要求，对该配合比进行设计，通过对配合比和原材料的各项技术指标试验，确定该配合比所用的材料和最佳配合比例。

二、设计规程：1、《JGJ55-2011 普通砼配合比设计规程》2、《公路工程国内招标文件范本》（2003年版）3、《湖南邵坪高速公路设计文件及图纸》4、《JTG/TF50-2011公路桥涵施工技术规范》5、《JTGE42-2005公路工程集料试验规程》6、《JTGE30-2005公路工程水泥及水泥混凝土试验规程》三、设计要求：1、混凝土拌合物应该有良好的和易性，无显著的离析，泌水现象；2、拌合物坍落度为120mm-160mm;3、碎石的最大粒径4.75mm-31.5mm,符合连续级配；4、砼设计强度等级为C40，采用机械拌和；5、细集料为级配良好的Ⅱ区中砂；6、水为透明，洁净天然水。

四、原材料说明：1、砂：衡阳湘粤砂场Ⅱ区中砂，表观密度（g/cm³）：2.630 细度模数：2.9；2、碎石：新邵县秋明采石场生产的4.75～9.5mm、19～31.5mm、9.5-19mm三级混合料。

（掺配比例4.75～9.5mm 为:20%：9.5～19mm为30%：19～31.5mm为50%）表观密度（g/cm³）：2.666，空隙率：40.7%3、水泥：邵阳南方牌P.O42.5Mpa水泥；4、水：地下干净水；5、外加剂：北京新中岩聚羧酸系高性能减水剂；五、坍落度：C40配合比坍落度设计为：120mm-160mm。

六、砼配合比计算：1、确定混凝土试配强度fcu,o：设计要求混凝土强度为40MPa，根据现场施工条件及施工水平，取标准差δ=5.0MPa，混凝土配制强度为fcu,o=40+1.645*5=48.2 Mpa式中: f cu,o—--砼配制强度f cu,k—--砼立方体抗压强度标准值1.645—强度保证率为95%时的概率系数δ———强度标准差2、计算水灰比：w/c=a a*fce/(fcu,o+a a*a b*fce)=0.53*42.5/(48.2+0.53*0.2*42.5)=0.43式中：аɑ----回归系数，采用碎石取0.53аb----回归系数，采用碎石取0.20f ce—---42.5加入高效减水剂，调整W/C=0.353、选定用水量：根据坍落度数值及所用细集料为中砂,碎石最大粒径为31.5mm，选用混凝土用水量为200kg/m3。

C50钢纤维砼配合比一、设计情况：砼抗压强度等级为C50，使用部位：伸缩缝等。

二、原材料情况：1.水泥所用水泥，采用宾西水泥厂生产的虎鼎牌P.O42.5普通硅酸盐水泥。

工地试验室检验合格。

2.碎石：产地为新华石场，规格5mm-31.5mm，表观密度2.737g/cm3，松装密度为1555kg/m3，空隙率43.2%，针片状含量12.6%，压碎值8.2%,含泥量0.6%。

3．砂：产地为佳木斯港务局，表观密度 2.609g/m3,松装密度1580kg/m3,含泥量1.7%，孔隙率39.4%，细度模数MX=2.74，为Ⅱ区中砂。

三、水泥砼配合比计算按照国家标准JGJ55-2000«普通砼配合设计规程»要求的计算方法和步骤，同时参照JTJ041-2000«桥涵施工技术规程»有关技术要求进行C50砼配合比计算.(一)初步配合比计算：1．配制强度f cuf cu=f cu,k+T.δ=50+1.645×6.0=59.9MPa式中 f cu砼施工中配制强度 MPa.T 置信度界限,P=95%时T=1.645.δ砼强度标准差,当强度等级为C40以上时,δ取6.02.计算水灰比（W/C）根据经验和试配确定水灰比为0.323.确定单位用水量（Mw）。

本设计中的C50砼为纤维砼，碎石最大粒径为31.5mm，施工时要求坍落度为5-7cm，使用的细集料为中砂，故初选用单位用水量：185kg/m3。

由于掺入减水剂后，可以减水18%。

实际用水量为Mw=185×（1-0.18）=152 kg/m3。

4.计算单位水泥用量：按强度要求计算单位用水泥量，由于已经计算出水灰比，并选出单位用水量，所以计算单位水泥用量按下式进行Mc=Mw×C/W=152/0.32=475kg/m3经对比可知该水泥单位用量满足最小水泥用量，所以取Mc=475 kg/m3。

5.选定砂率（βs）按JG55-2000表4.0.2，水灰比及碎石最大粒径，选砂率为34%。

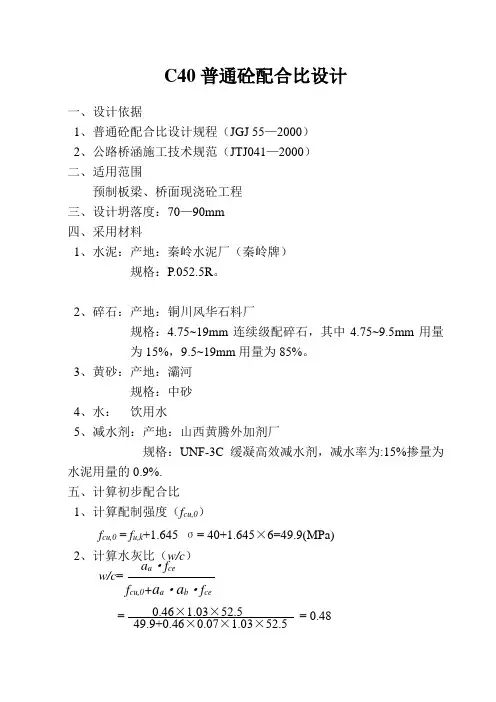

C40普通砼配合比设计一、设计依据1、普通砼配合比设计规程（JGJ 55—2000）2、公路桥涵施工技术规范（JTJ041—2000） 二、适用范围预制板梁、桥面现浇砼工程 三、设计坍落度：70—90mm 四、采用材料1、水泥：产地：秦岭水泥厂（秦岭牌）规格：P.052.5R 。

2、碎石：产地：铜川风华石料厂规格：4.75~19mm 连续级配碎石，其中4.75~9.5mm 用量为15%，9.5~19mm 用量为85%。

3、黄砂：产地：灞河 规格：中砂4、水： 饮用水5、减水剂：产地：山西黄腾外加剂厂规格：UNF-3C 缓凝高效减水剂，减水率为:15%掺量为水泥用量的0.9%. 五、计算初步配合比 1、计算配制强度（f cu,0）f cu,0 = f u,k +1.645 σ= 40+1.645×6=49.9(MPa) 2、计算水灰比（w/c ）w/c == = 0.48a a ·f cef cu,0+a a ·a b ·f ce0.46×1.03×52.5 49.9+0.46×0.07×1.03×52.53、确定砂率βs根据水灰比、砂、石料规格及坍落度要求，选定砂率为34% 4、确定每m 3砼的用水量（m wo ）根据选定砂率34%、石料规格及坍落度要求，选定用水量为200Kg ，因掺加UNF-2C 缓凝高效减水剂，可减水15%，所以实际用水量为200×(1－15%)=174Kg 。

5、计算每m 3砼的水泥用量（m co ）m co = = = 362 （Kg ）按耐久性校核后符合要求。

6、计算每m 3砼中减水剂用量 362×0.9%=3.258（Kg ）8、计算每m 3砼中粗、细骨料用量（m g0 ,m so ） 由公式×100%=βs计算得 m s0 =651 m go =1262确定初步配合比(b)为：水泥 ： 砂 ： 石 ：水 ：UNF-2C (kg/m 3)362 ：651 ：1262 ：174 ：3.267 六、提出基准配合比水泥 ： 砂 ： 石 ：水 ：UNF-2C (kg/m 3) 362 ：651 ：1262 ：174 ：3.267按初步配合比试拌25L 砼拌合物测得砼坍落度为：80mm ，粘聚性、保水性良好，因此确定基准配合比为：m wo w/c 0.48174 m s om g o so七、检验强度、测定试验室配合比1、确定砼强度试验的配合比依据基准配合比的水灰比,增大和减小0.05，确定a组、c组的水灰比为：a=0.43 c=0.532、按用水量不变，砂率调整±1%，计算a、c两组混凝土配合比为：水泥：砂：石：水：UNF-2C （Kg/m3）a 组405 ：617 ：1254 ：174 ：3.645c 组328 ：682 ：1266 ：174 ：2.9523、强度试验.经测定a、b、c三组砼坍落度、粘聚性和保水性均合格。

C40混凝土配合比设计2007-08-08 19:52一、工程概况预制空心板梁、T梁设计强度等级为C40混凝土。

根据梁结构尺寸及施工工艺，取碎石最大粒径（5~连续级配），设计坍落度取70~90mm。

配合比设计依据为施工图、普通混凝土配合比设计规程（JGJ55-2000）及混凝土施工有关要求。

二、原材料情况1、水泥采用两种水泥进行比较选择，分别为：四川华崟山广能集团崟峰特种水泥生产“蓉峰牌”42.5R普通硅酸盐水泥；均不考虑水泥强度富裕系数。

2、细集料采用长寿河砂，该砂符合Ⅱ区中砂级配；3、粗集料采用华崟山碎石厂生产碎石，按5~20mm:16~=50:50（质量比）配为5~连续粒径；4、外加剂选用两种外加剂进行比较选择，分别为：西安方鑫化工生产的UNF-FK 高效减水剂，掺量取0.8%C,实测减水率20%；陕西博华工程材料生产的FDN-HA 高效减水剂，掺量取0.8%C,实测减水率24%。

5、拌合及养护用水饮用水。

以上材料均检验合格。

三、配合比初步确定一〉、空白基准配合比确定1、配制强度fcu0fcu0=fcuk+1.645σ=40+1.645*6.0=49.9MPa2、基准水灰比W/C=(αa*fce)/( fcu0+αa*αb* fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.383、用水量及水泥用量确定根据JGJ55-2000，用水量取mw0=205 kg/m3，则mc0= mw0/(W/C)=539 kg/m3。

4、粗细集料用量确定根据集料情况及施工要求，砂率确定为38%，混凝土假定容重为2400 kg/m3，按重量法公式计算：mc0+ms0+mg0+mw0+mf0=2400ms0/(ms0+mg0)=0.38求得ms0 =629 kg/m3 mg0=1027 kg/m35、材料用量为（kg/m3）mc0=539 ms0 =629 mg0=1027 mw0=2056、拌合物性能测试试拌混凝土25L，材料用量为：mc= ms= mg=(其中m5~16=m16~31.5=) mw=按《普通混凝土拌合物性能试验方法标准》（GB/T50080-2002）进行混凝土拌合物性能试验，实测结果如下：坍落度:80mm表观密度：(26.40-1.95)/10.115=2415 kg/m3粘聚性：良好保水性：良好拌合物性能满足初步设计要求，制作强度试件2组（编号P011）,同时按此配合比值作为掺外加剂的空白参数。

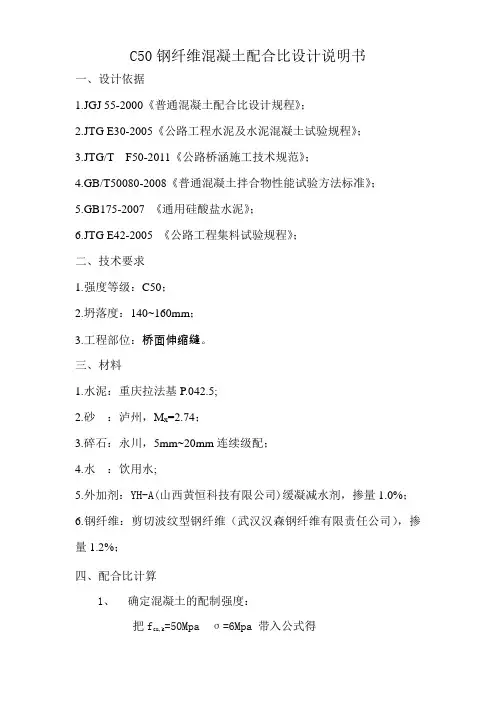

C50钢纤维混凝土配合比设计说明书一、设计依据1.JGJ 55-2000《普通混凝土配合比设计规程》；2.JTG E30-2005《公路工程水泥及水泥混凝土试验规程》；3.JTG/T F50-2011《公路桥涵施工技术规范》；4.GB/T50080-2008《普通混凝土拌合物性能试验方法标准》；5.GB175-2007 《通用硅酸盐水泥》；6.JTG E42-2005 《公路工程集料试验规程》；二、技术要求1.强度等级：C50；2.坍落度：140~160mm；3.工程部位：桥面伸缩缝。

三、材料1.水泥：重庆拉法基P.042.5;2.砂：泸州，M x=2.74；3.碎石：永川，5mm~20mm连续级配；4.水：饮用水;5.外加剂：YH-A(山西黄恒科技有限公司)缓凝减水剂，掺量1.0%；6.钢纤维：剪切波纹型钢纤维（武汉汉森钢纤维有限责任公司），掺量1.2%；四、配合比计算1、确定混凝土的配制强度：把f cu,k=50Mpa σ=6Mpa 带入公式得f cu,0= f cu,k+1.645σ=50+1.645×6.0=59.9Mpa2、计算水灰比把αa=0.53 αb=0.20 fce=49.3Mpa带入公式得W/C=αa×f ce/( f cu,0+αaαb f ce )=0.53×49.3/(59.9+0.53×0.20×49.3)=0.40根据经验，水灰比取0.32。

3、确定设计坍落度根据JGJ 55-2011规范要求和施工要求，确定混凝土的设计坍落度为140～160mm4、确定每立方米混凝土的用水量由碎石最大公称粒径19.0mm和坍落度140～160mm，根据试验选取用水量为m w0，＝205 kg/m3减水剂的减水率为25.0％，计算用水量m w0＝205×（1-0.25）＝154 kg/m35、计算每立方米混凝土的水泥用量根据每立方米混凝土用水量和水灰比计算水泥用量为m c0=154/0.32＝481kg/m36、根据水泥用量计算减水剂用量为M j0=481×0.01=4.81kg/m37、确定砂率根据JGJ 55-2011规范要求，由水灰比W/C=0.32和碎石最公称大粒径19.0mm查表，根据经验得：βs＝38％8、计算砂、石材料用量，采用砼假定容重法，假定砼容重mcp=2450 kg/m3，计算砂（mso）、石（mgo）用量，计算公式如下：mcp=mwo+mso+mco+mgo+mfo=2450βs=mso/(mso+mgo)×100%=38%式中：mco(水泥)=481kg mwo(水)=154g计算得： m s0(砂)＝690kg/m3 m g0(石)＝1125kg/m39、基准配合比为m c0：m s0：m g0：m w0：m j0＝481∶690∶1125∶154∶4.81五、试配与调整经试拌，混凝土和易性良好，实测坍落度为150mm，实测容重为2460kg/m3,满足设计要求,不需调整。

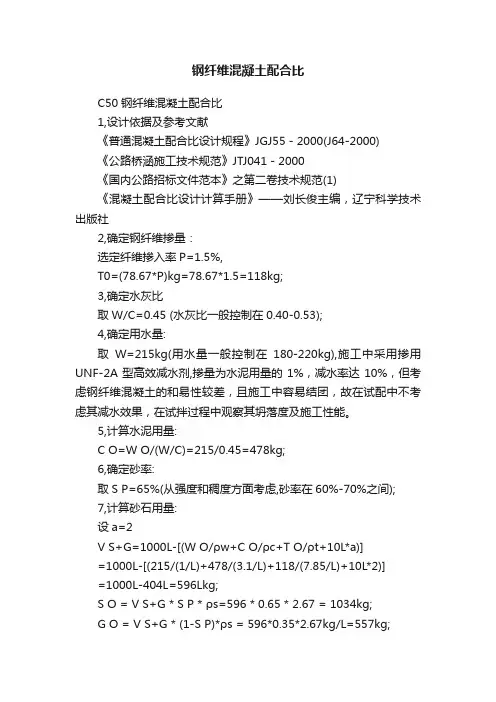

钢纤维混凝土配合比C50钢纤维混凝土配合比1,设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－2000《国内公路招标文件范本》之第二卷技术规范(1)《混凝土配合比设计计算手册》——刘长俊主编，辽宁科学技术出版社2,确定钢纤维掺量：选定纤维掺入率P=1.5%,T0=(78.67*P)kg=78.67*1.5=118kg;3,确定水灰比取W/C=0.45 (水灰比一般控制在0.40-0.53);4,确定用水量:取W=215kg(用水量一般控制在180-220kg),施工中采用掺用UNF-2A型高效减水剂,掺量为水泥用量的1%，减水率达10%，但考虑钢纤维混凝土的和易性较差，且施工中容易结团，故在试配中不考虑其减水效果，在试拌过程中观察其坍落度及施工性能。

5,计算水泥用量:C O=W O/(W/C)=215/0.45=478kg;6,确定砂率:取S P=65%(从强度和稠度方面考虑,砂率在60%-70%之间);7,计算砂石用量:设a=2V S+G=1000L-[(W O/ρw+C O/ρc+T O/ρt+10L*a)]=1000L-[(215/(1/L)+478/(3.1/L)+118/(7.85/L)+10L*2)]=1000L-404L=596Lkg;S O = V S+G * S P * ρs=596 * 0.65 * 2.67 = 1034kg;G O = V S+G * (1-S P)*ρs = 596*0.35*2.67kg/L=557kg;8,初步配合比:C O:S O:G O:T O:W O:W外= 478 : 1034 : 557 : 118 : 215 : 4.78 kg/m3= 1: 2.16 : 1.17 : 0.25: 0.45 : 1%9、混凝土配合比的试配、调整与确定:试拌材料用量为: 水泥:砂:碎石:钢纤维:水:减水剂= 11: 23.76: 12.87:2.75:4.95:0.11 kg;拌和后，坍落度为10mm,能符合设计要求。

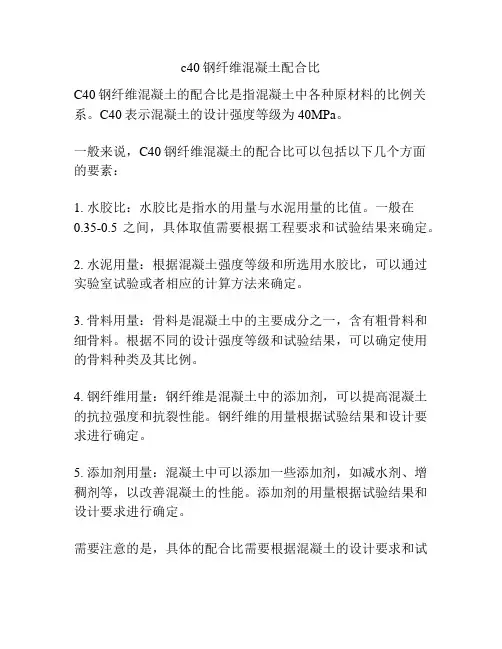

c40钢纤维混凝土配合比
C40钢纤维混凝土的配合比是指混凝土中各种原材料的比例关系。

C40表示混凝土的设计强度等级为40MPa。

一般来说，C40钢纤维混凝土的配合比可以包括以下几个方面的要素：
1. 水胶比：水胶比是指水的用量与水泥用量的比值。

一般在
0.35-0.5之间，具体取值需要根据工程要求和试验结果来确定。

2. 水泥用量：根据混凝土强度等级和所选用水胶比，可以通过实验室试验或者相应的计算方法来确定。

3. 骨料用量：骨料是混凝土中的主要成分之一，含有粗骨料和细骨料。

根据不同的设计强度等级和试验结果，可以确定使用的骨料种类及其比例。

4. 钢纤维用量：钢纤维是混凝土中的添加剂，可以提高混凝土的抗拉强度和抗裂性能。

钢纤维的用量根据试验结果和设计要求进行确定。

5. 添加剂用量：混凝土中可以添加一些添加剂，如减水剂、增稠剂等，以改善混凝土的性能。

添加剂的用量根据试验结果和设计要求进行确定。

需要注意的是，具体的配合比需要根据混凝土的设计要求和试
验结果来确定，以上只是一般情况下的参考。

在实际工程中，最好由专业的工程师根据具体情况进行设计。

C50钢纤维砼配合比计算说明书一、设计依据1、施工设计图纸要求2、《公路工程国内招标文件范本》3、《公路桥涵施工技术规范》 JTG/T F50—20114、《普通混凝土配合比设计规程》 JGJ 55—2011二、设计要求1、设计强度等级 C502、设计坍落度 140mm～180mm三、原材料情况1、水泥：采用华新水泥（赤壁）有限公司华新P.O42.5水泥；2、砂：Ⅱ区中砂，产地为赤壁，各项指标符合JTJ041—2000要求；3、碎石：4.75～19mm合成级配碎石，按两种级配合成（4.75-9.5mm占15%、9.5-19mm占85%），最大粒径dmax=19mm，产地为锣鼓岭碎石加工厂；4、水：生活饮用水；5、外加剂：武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；6、钢纤维：郑州禹建钢纤维有限公司铣销钢纤维，规格型号：0.75*38mm四、确定钢纤维掺量根据图纸要求，选定纤维掺入量T=80kg/m3五、确定水灰比取W/C=0.35六、确定用水量取W=168kg,施工中采用掺用武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；七、计算水泥用量C=W/(W/C)=168/0.35=480kg;八、确定砂率根据试配，取SP=50%九、计算砂石用量假定容重为2400kg/m3,G+S=2400-C-W-T=2400-480-168-80=1690kg,S=1672*SP=1690*50%=836 G=1672-S=1690-845=836，十、初步配合比C:S:G:T:W:外= 480 : 836 :836 :80 : 168 : 6.72 kg/m3= 1: 1.74 : 1.1.74 : 0.17: 0.35 : 1.4% Sp＝50%水灰比分别增加和减少0.02后：(1):C:S:G:T:W:外＝454:849:849:80:168:6.35＝1:1.87:1.87:0.18:0.37：0.014Sp＝50%(2):C:S:G:T:W:外＝509:822:821:80:168:7.13＝1:1.61:1.61:0.16：0.33:0.014 Sp＝50% 五、试拌情况及抗压强度情况：根据试拌情况及28天强度选择基准配合比A为最优配合比C50普通混凝土配合比所用原材料情况1、水泥：采用华新水泥（赤壁）有限公司华新P.O42.5水泥；2、砂：Ⅱ区中砂，产地为赤壁，各项指标符合JTJ041—2000要求；3、碎石：4.75～19mm合成级配碎石，按两种级配合成（4.75-9.5mm占15%、9.5-19mm占85%），最大粒径dmax=19mm，表观密度ρg=2.720 g/cm3，产地为锣鼓岭碎石加工厂；4、水：生活饮用水；5、外加剂：武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；6、钢纤维：郑州禹建钢纤维有限公司铣销钢纤维，规格型号：0.75*38mm后附试验检测报告。

C50钢纤维混凝土配合比设计说明书C50钢纤维混凝土配合比设计说明书一、设计依据《普通混凝土配合比设计规程》JGJ55-2000（564-2000）《公路桥涵施工技术规范》JTJ041-2000《公路水泥混凝土路面施工技术规范》JTGF30-2003 二、拟用部位伸缩缝三、设计要求1、混凝土强度：C502、坍落度：100~140mm四、原材料1、水泥：广西鱼峰P052.52、细集料：中砂廉江砂场3、粗集料：草萝岭9#石场，规格：5~25mm。

4、水：井水5、外加剂：广州建盛FDN-1106、钢纤维：上海青浦钢纤维厂，规格：DM-0五、配合比设计1、试配强度：fcu.o≥fcu,k+1.645a（a取6）=50+1.645×6=59.92、水泥强度：Fce=rc×fe.g （富余系数rc=1.0）=1.0×52.5=52.53、计算水灰比：W/C=a a×fce/（fcuo+a a×a b×fce）=0.46×52.5/（59.9+0.46×0.07×52.5）=0.39由《公路水泥混凝土路面施工技术规范》JTGF30-2003规定，最大水灰比不得大于0.42，根据经验决定采用水灰比为0.35。

4、确定钢纤维掺量：由生产厂家和设计单位确定（附说明），我部确定掺量：T0=80Kg/m35、确定用水量：取W=215kg（用水量一般控制在180~220kg），施工中采用FDN-110高效减水剂，掺量为水泥用量的1.8%（厂家推荐掺2.0%左右），减水率达25%，215×（1~25%）得用水量为161kg。

测得和易性和坍落度均满足要求，故用水量为161kg。

6、计算水泥用量：Co=Wo/（W/C）=161/0.35=460kg7、确定砂率：由《水泥混凝凝土路面施工技术规范》JTGF30-2003规定，钢纤维混凝土砂率宜在38%~50%之间，在此次配合比中，有钢纤维掺入，为增加和易性，防止结团，故在试配中采用SP=40%，满足设计要求。

混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身、横梁1. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*45/( 59.87+0.46*0.07*45 =0.34αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3. 计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c= 170/0.34=500Co = Co/ *（1-0.15）=425Ko= Co/-Co = 500-425=754. 计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Ko=CpSo/( So+ Go*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2430 ①So/( So+ Go*100%=40% ②由①、②两式求得So=701，Go=1051式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Ko ………每立方米混凝土中矿粉用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=425：701：1051：170：8.5：75 =1.00：1.65：2.47：0.40：0.02：0.186. 确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2431 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Ko1=425：701：1051：170：8.5：75 =1.00：1.65：2.47：0.40：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身7. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.878. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*42.5/( 49.87+0.46*0.07*42.5 =0.38αa，αb为回归系数，中砂取αa为0.46，αb为0.079. 计算水泥用量：取用水量为Wo= 180 kg/m3Co /′=Wo/( w/c= 180/0.38=474Co = Co/ *（1-0.15）=403Fo= Co/-Co =474-403=7110. 计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2410 kg/m3 选取混凝土砂率为45% Co+So+Go+Wo+Fo=2410 ①So/( So+ Go*100%=40% ②由①、②两式求得So=790，Go=964式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）11. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=403：790：964：180：8.06：71=1.00：1.96：2.39：0.45：0.02：0.1812. 确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2408 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=403：790：964：170：8.06：71 =1.00：1.96：2.39：0.42：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台13. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.214. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 15. 计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=96膨胀剂用量Uo=320*0.08=25.616. 计算混凝土砂、石用量：Co+So+Go+Wo+Fo+Uo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2370 kg/m3 选取混凝土砂率为38%Co+So+Go+Wo+Fo+ Uo =2370 ①So/( So+ Go*100%=38% ②由①、②两式求得So=659，Go=1075式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Uo………每立方米混凝土中膨胀剂用量（kg）Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）17. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo：Uo =320：659：1077：195：5.44：96：25.6=1.00：2.06：3.36：0.61：0.017：0.30：0.0818. 确定施工配合比：经试拌，实际用水量为180kg，混凝土实测容重为2370kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1：Uo 1=320：659：1077：180：5.44：96：25.6=1.00：2.06：3.36：0.56：0.017：0.30：0.08依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（水下）19. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.220. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 21. 计算水泥用量：取用水量为Wo= 189kg/m3Co /′=Wo/( w/c= 189/0.472=401Co = Co/ *（1-0.18）=340Fo= Co/-Co = 401-340=6122. 计算混凝土砂、石用量：Co+So+Go+Wo+ Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2380 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2380 ①So/( So+ Go*100%=40% ②由①、②两式求得So=716，Go=1065式中Co / ………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）23. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18实测容重为24. 确定施工配合比：经试拌，实际用水量为189kg，混凝土实测容重为2379 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（干施工）25. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.226. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.1227. 计算水泥用量：取用水量为Wo= 185kg/m3Co /′=Wo/( w/c= 185/0.472=392Co = Co/ *（1-0.15）=319Fo= Co/-Co = 500-425=7328. 计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2375 kg/m3 选取混凝土砂率为42%Co+So+Go+Wo+Fo=2375 ①So/( So+ Go*100%=42% ②由①、②两式求得So=755，Go=1042式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）29. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=319：755：1042：185：5.42：73=1.00：2.36：3.26：0.58：0.017：0.2330. 确定施工配合比：经试拌，实际用水量为179kg，混凝土实测容重为2375 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=319：755：1042：179：5.42：73 =1.00：2.36：3.26：0.56：0.017：0.23依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台1. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.22. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.123. 计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=964. 计算混凝土砂、石用量：Co+So+Go+Wo+Fo =CpSo/( So+ Go*100%= Sp假定混凝土容重为2355 kg/m3 选取混凝土砂率为40% Co+So+Go+Wo+Fo+ Uo =2355 ①So/( So+ Go*100%=40% ②由①、②两式求得So=698，Go=1047式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo =320：698：1047：195：5.44：96=1.00：2.18：3.27：0.60：0.017：0.306. 确定施工配合比：经试拌，实际用水量为192kg，混凝土实测容重为2358kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1 =320：698：1047：192：5.44：96 =1.00：2.18：3.27：0.60：0.017：0.30依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*48/( 59.87+0.46*0.07*48 =0.36αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c= 170/0.36=472Co = Co/ *（1+0.15）=410Ko= Co/-Co = 472-410=624.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+ Fo =CpSo/( So+ Go*100%= Sp假定混凝土容重为2440 kg/m3 选取混凝土砂率为42% Co+So+Go+Wo+Fo=2440 ①So/( So+ Go*100%=42% ②由①、②两式求得So=752，Go=1038式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.156.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2441 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=410：752：1038：170：4.72：62 =1.00：1.83：2.53：0.41：0.0116：0.15依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*45/( 49.87+0.46*0.07*45 =0.40αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3.计算水泥用量：取用水量为Wo= 170kg/m3Co /′=Wo/( w/c= 170/0.40=425Co = Co/ *（1+0.15）=370Fo= Co/-Co =425-370=554.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为43%Co+So+Go+Wo+Xo+Fo=2430 ①So/( So+ Go*100%=43% ②由①、②两式求得So=784，Go=1043式中Co / ………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；X o ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.156.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2428 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=370：784：1043：170：4.25：55 =1.00：2.12：2.82：0.46：0.0115：0.15依据标准：JGJ55-2000批准：审核：计算：。

C50钢纤维砼配合比设计说明书一、概述使用部位：桥梁伸缩缝坍落度：80-120 mm二、设计依据1、《普通混凝土配合比设计规程》（JGJ55-2011）2、《公路桥涵施工技术规范》（JTG/TF50-2011）三、设计要求1、原材料来源水泥：XXXX有限公司 P.O52.5普通硅酸盐水泥河砂：XXXⅡ区中砂碎石：XXXX石场4.75-19mm连续级配碎石粉煤灰：XXXXX有限公司生产的粉煤灰，掺量占胶凝材料的12% 外加剂：XXXXX有限公司生产的聚羧酸高效减水剂，掺量占胶凝材料1%钢纤维：XXX纤维有限公司2、制作与养生方法把用于砼配合比的各种原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，二十四小时拆模后，移入标准恒温恒室养护养生。

四、配合比参数的初步确定1、水灰比确定试配强度fcu,o= fcu,k +1.645σ=50+1.645×6=59.9MPa2、水灰比W/C=aa·fce/(fcu,o+aa·ab·fce)=0.46×52.5/(59.92+0.46×0.07×52.5)=0.39根据试配情况及施工需要，取W/C＝0.293、用水量确定根据混凝土的坍落度要求及减水剂的减水率情况，基准用水量mwo=185kg，加减水剂量为胶凝材料掺量1%，减水率22%时，实际用水量为mwo=185×(1-22%)=141kg4、各种材料用量：a)胶凝材料用量胶凝材料=mwo/(W/J)＝141/0.29＝486kg粉煤灰占胶凝材料用量的12% 粉煤灰＝486×12%＝58kgb)水泥用量：水泥=胶凝材料–粉煤灰=486-58＝428kgc)计算每m3砼砂、石用量：5、外加剂用量外加剂用量＝486×1%=4.86kg6、钢纤维用量：根据施工要求，钢纤维掺入量取73kg/m37、根据《普通混凝土设计规程》要求，砂率的选定：βs=29%用假定容重法设计，设砼容重为2450Kg/m3，砂石用量为：2450-486-141=1823Kg砂用量：1823×29%=565Kg碎石用量：1823-565=1258Kg8、确定基准配合比A、水胶比W/C＝0.26，砂率βs＝30%水泥：砂子：碎石：水：粉煤灰：钢纤维：外加剂=477：530：1237：141：65：73：5.42B、取水胶比W/C＝0.29，砂率βs＝31%，用水量不变水泥：砂子：碎石：水：粉煤灰：钢纤维：外加剂＝428:565:1258:141:58:73：4.86C、取水胶比W/C＝0.32，砂率βs＝32%，用水量不变水泥：砂子：碎石：水：粉煤灰：钢纤维：外加剂＝388：598：1270：141：53:73:4.41五、试配调整1、经试配配合比A坍落度110mm，表观密度2460kg/m3，配合比B坍落度115mm，表观密度2450kg/m3，配合比C坍落度100mm，表观密度2440kg/m3。

C50钢纤维混凝土配合比设计说明书一、设计依据1、《咸阳至淳化至旬邑高速公路工程施工招标文件》2、《公路工程集料试验规程》（JTG E42-2005）3、《公路工程水泥混凝土试验规程》（JTG E30-2005）4、《公路桥涵施工技术规范》（JTG/T F50-2011）5、《混凝土外加剂应用技术规范》GB 8076-20086、《普通混凝土配合比设计规程》（JGJ55-2011）二、设计资料：1、钢纤维混凝土设计强度等级为C50，用于桥梁伸缩缝，混凝土拌和物设计坍落度100～140mm。

2、组成材料水泥：陕西声威建材公司生产P·O52.5；砂：渭河丰仪砂，细度模数为 2.74，表观密度ρc＝2616kg/m3，粗集料：泾阳七星石料厂生产的10-20mm、5-10mm碎石。

水：本地饮用水外加剂：山西黄河新型化工公司生产的HJSX-A聚羧酸系高性能减水剂。

钢纤维：陕西群彬科技发展有限公司提供的“凯文斯”AMI04-32-600铣削型钢纤维，长度32㎜，直径0.8㎜，抗拉强度726.1 MPa。

三、初步配合比设计1、计算配制强度：F cu，o= f cu，k +1.645б=50+1.645*6.0=59.9MPa；2、计算水灰比W/C=（αa* f ce）/（f cu，0+αa*αb*f ce）＝0.53×57.8/(59.9+0.53×0.20×57.8)＝0.46注：f ce=57.8(按照f ce=rc×fe.g计算）根据以往经验，取水灰比为0.34，满足《公路桥涵施工技术规范》JTG/T F50-2011中最大水灰比要求。

确定水灰比W/C=0.343、确定钢纤维掺量钢纤维掺量体积率取 0.64%，则每方混凝土掺量F O =0.64%×1×7850=50.24 kg，取整至50 kg，4、初选单位用水量W of0①因水胶比小于0.40，通过试验确定单位用水量为219 kg/m3。

C40砼配合比设计一、确定试配强度R hR h=R D+tσ0=40+1.645*6=49.9mpa二、确定水灰比w/cw/c=(0.46*42.5*1.13)/(49.9+0.46*42.5*1.13*0.07)=0.42三、计算用水量W0根据碎石最大粒径为25mm，坍落度为70-90mm要求需用水量W0＝205kg/m3为提高砼早期强度，此配合比添加常州礼宝NF-2高效减水剂，减水率实测为15％，其掺量为水泥用量的1.6%，其用水量调整为：W0＝205*(1-15%)=175 kg/m3，同时水灰比也调整到W/C=0.40注：外加剂使用方法为后掺法。

四、计算水泥C用量，C=w/(w/c)=175/0.4=434kg/m3五、确定砂率根据碎石dmax=25mm，水灰比为0.4，参考砼砂率选用表确定砂率为S P=42%六、计算砂、石用量S/(S+G)=42%(175/1)+(434/3.1)+(S/2.615)+(G/2.642)+10=1000S=746 G=1030W:C:S:G=175:434:746:1030:6.944(减水剂)按上述材料拌合后测得混合料坍落度为110mm，大于设计要求，则根据经验在原砂率不变的条件下增加砂石用量配比调整为：W:C:S:G=175:434:777:1046:6.944(减水剂)按上述材料拌合后测得混合料坍落度为85mm，符合设计要求,定为基准配合比。

实测强度：7d：44.5mpa28d：50.6mpa七、采用三个配合比进行试验，依次将各组数据代入计算结果如下：1．W:C:S:G=175:458:602:1222:7.328(减水剂) S P=42% W/C=0.382．W:C:S:G=175:434:777:1074:6.944(减水剂) S P=42% W/C=0.403．W:C:S:G=175:414:665:1235:6.624(减水剂) S P=42% W/C=0.42增加水灰比W/C=0.42175+(414/3.1)+(S/2.615)+(G/2.642)+10=1000S/(S+G)=42%则S=753kg/m3G=1039 kg/m3配合比为175:414:573:1039:7.344=W:C:S:G外按上述材料拌合后测得混合料坍落度为100mm，符合设计要求实测强度：7d：42.7mpa28d：50.0mpa减少水灰比W/C=0.38175+(460/3.1)+(S/2.615)+(G/2.642)+10=1000S/(S+G)=42%S=737 kg/m3G=1017 kg/m3配合比175:460:737:1017:7.36=W:C:S:G:外按上述材料拌合后测得混合料坍落度为70mm，符合设计要求实测强度：7d：46.6mpa28d：51.8mpaC40预应力梁板混凝土配合比试配结果汇总表序号设计要求水灰比材料用量（kg/m3）试配结果备注强度等级坍落度（mm）水泥粉煤灰砂石水外加剂坍落度（mm）表观密度（kg/m3）抗压弹性模量（MPa）7d强度（MPa）28d强度（MPa）1 C4080±10 0.38 458 / 602 1222 175 7.328 100 / /46.6 51.8 /2 C4080±100.40 434 / 777 1074 175 6.944 85 / / 44.5 50.6 /3 C4080±100.42 414 / 665 1235 175 6.624 70 / / 42.7 50.0 /采用水灰比为0.40的配合比。

以抗压强度为主控的钢纤维混凝土配合比设计方法一、基本要求：1、钢纤维直径为0.35～0.70mm，长径比50～80，适宜体积掺量为 1.0%～2.0%，掺量变差、成本高。

度低于0.5%时增韧效果不明显，掺量过高时纤维难分散、混凝土流动择参照表5-19、表5-20；钢纤维参数选2、每立方米混凝土中胶凝材料用量400～500kg，水泥用量宜在300~400kg之间，水泥强度等级不宜低于42.5 级，砂率一般为45％～60％，配合比参数参照表1；3、粗骨料粒径不宜大于20mm；[2]表5－19 钢纤维类型截面形状长度方向形状类型号类型名称Ⅰ圆直型圆形直Ⅱ熔抽型月牙形直Ⅲ剪切型矩形直、扭曲或两端带钩[2]围表5－20 钢纤维几何参数采用范长度(mm) 直径(等效直径) (mm) 长径比别类钢纤维混凝土结构一般浇筑成型的结构25~50 0.3~0.8 40~100抗震框架节点40~50 0.4~0.8 50~100枕20~30 0.3~0.6 50~70铁路轨喷射钢纤维混凝土20~25 0.3~0.5 40~60表(自定，待验证)表1 普通混凝土配合比设计参数参考砼强度等级C20 C30 C40 C50 C60 C70 C80 C90 ≥C100 胶凝材料质量(kg) 350±20 360±20 400±20 450±20 480±20 500±20 530±20 550±20 580±20 水胶比W/B 0.50~0.53 0.44~0.47 0.40~0.44 0.33~0.35 0.30~0.33 0.27 0.25 0.25 ≤0.25 砂率(%) 45％～60％1[1,2]比设计方法二、钢纤维增强混凝土配合4 混凝土配制强度的确定4.0.1混凝土配制强度应按下列规定确定：1．当混凝土的设计强度等级小于C60 时，配制强度应按下式计算：f cu,0 f cu,k 1.645 (4.0.1-1) 式中，f cu,o—钢纤维混凝土配制强度，MPa；f cu,k—钢纤维混凝土立方体抗压强度标准值，这里取设计混凝土强度等级值，MPa；σ—混凝土强度标准差，MPa。

C40(抗折5.0混凝土配合比设计说明一、设计依据：1、 JTG D40-2002《公路水泥混凝土路面设计规范》2、 JTJ053-94《公路工程水泥混凝土试验规程》3、 JTG F30-2003《公路水泥路面施工技术规范》二、工程要求：1、强度等级：C40、抗折5.0（按设计图纸要求施工时应以抗折强度指标控制，以下则按抗折混凝土配合比设计）2、坍落度：10-30mm3、拌合及振捣方法：机械4、部位：隧道路面三、材料：1、水泥：浙江兰溪红狮P.O42.52、砂：雷石河砂，细度模数2.653、石子：碎石，最大粒径19mm，4.75-19mm连续级配，4.75-9.5mm30%、9.5-19mm70%。

4、水：饮用水5、外加剂：武钢浩源FDN-1高效减水剂,掺量0.6%。

6、钢钎维：嘉兴秀特薄板剪切型JG，长径比1：60 ，掺量为砼体积的1%。

四、砼配合比设计步骤：1、基准配合比（C40-B）1、试配强度：fcf′o=kfc′f×1.15=5.0×1.15=5.752、计算水灰比：fcef取8.0C/W=( fcf′o+1.0079-0.3485×fcef /1.5684=(5.75+1.0079-0.3485×8.0/1.5684=2.531W/C=1/2.531=0.40根据施工经验W/C采用0.46⑶、计算单位用水量：Mw0=104.97+3.09H+11.27C/W+0.61βs=104.79+3.09×3+11.27×2.531+0.61×45=170 Kg/m3掺减水剂0.6%,减水率13%,故单位用水量为：170-170×13%=148 Kg/m3⑷计算水泥用量：Mc0=Mw0/w/c =148/0.46=322Kg/m3为了保证钢钎维混凝土拌和物和易性，水泥用量增加10%，则单位水泥用量为：322+322×10%=354 Kg/m3；另水灰比保持不变，单位用水量为：354×0.46=163 Kg/m3。

中联C40细石及C50钢纤维配合比计算引言：中联C40细石混凝土是一种常用的结构混凝土，具有很好的抗压强度和耐久性。

在一些特殊工程中，为了提高混凝土的抗拉强度和抗裂性能，可以添加钢纤维。

本文将以中联C40细石混凝土为基础，探讨C50钢纤维的配合比计算方法。

一、C40混凝土的强度等级说明二、C50钢纤维的使用C50钢纤维是一种增强材料，可以显著提高混凝土的抗拉强度和抗裂性能。

C50钢纤维由高强度钢材制成，具有良好的抗拉能力和耐腐蚀性能。

在混凝土中添加C50钢纤维可以有效减少混凝土的裂缝和微裂缝，提高混凝土的耐久性和承载能力。

三、C40细石混凝土配合比计算步骤1.确定配合比的基本要求在设计混凝土配合比时，需要根据工程要求、混凝土的使用条件和其他因素，确定配合比的基本要求。

这包括规定的抗压强度、流动性、坍落度、骨料的质量和等级要求等。

2.确定骨料的使用量和质量比例根据基本要求，确定骨料的使用量和质量比例。

骨料包括粗骨料和细骨料。

在C40细石混凝土中，一般使用3级细骨料，细骨料的质量比例为30%。

粗骨料的使用量根据混凝土的体积和含水量来确定。

3.确定水灰比水灰比是指混凝土中水和水泥的质量比。

水灰比的选择对混凝土的强度和工程性能有重要影响。

在C40细石混凝土中，常使用0.45-0.55的水灰比。

4.确定钢纤维掺量根据需求，确定C50钢纤维的掺量。

一般情况下，掺量为1%，即混凝土的总重量的1%。

5.计算水和水泥的用量根据水灰比和水泥的质量，计算混凝土中水和水泥的用量。

水的用量一般按照水灰比计算，水泥的用量根据混凝土的体积和含水量来确定。

6.计算骨料的用量根据骨料的质量比例和混凝土的体积，计算骨料的用量。

骨料的质量比例需要根据实际工程情况来调整。

7.计算钢纤维的用量根据钢纤维的掺量和混凝土的总重量，计算钢纤维的用量。

8.计算混凝土配合比根据上述计算结果，计算混凝土配合比。

四、总结根据C40细石混凝土的配合比计算步骤，可以得出C40细石及C50钢纤维的配合比。

C40混凝土配合比设计计算书一、试配强度二、设计依据（一）使用部位桥梁：现浇板、桥面铺装、封锚、湿接头、封头等。

路基：路缘石等。

）2.细集料：临城东竖砂场中砂。

3.粗骨料：邢台太子井碎石场5-10mm、10-20mm碎石，并按5-10mm：10-20mm=30:70的比例合成5-20mm连续级配碎石。

4.粉煤灰：邢台天唯集团兴泰电厂I级粉煤灰。

5.矿渣粉：邢台紫盛建材有限公司S95矿渣粉6.水：拌合站场区井水。

7. 外加剂：河北青华建材有限公司FSS-PC聚羧酸减水剂。

四、计算过程1.基本规定根据《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》及经验，矿物掺合料掺量为30%，粉煤灰掺量为15%，矿渣粉掺量为15%。

2.混凝土配制强度的确定,0, 1.645cu cu k f f σ≥+=48.2（MPa ）,0cu f —混凝土配制强度（MPa ）,cu k f —混凝土立方体抗压强度标准值，取混凝土的设计强度等级值为40（MPa ）σ—混凝土强度标准差（MPa ） 取σ=5.03．混凝土配合比计算3.1混凝土水胶比按下式计算：未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量为2263/kg m ，外加剂减水率为33%根据公式：00(1)w wm m β'=-=154（3/kg m ） 0w m —计算配合比每立方米混凝土的用水量（3/kg m ）0w m '—未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量（3/kg m ）3.3胶凝材料、矿物掺合料和水泥用量胶凝材料用量：300428//w b m m kg m W B==。

0b m —计算配合比每立方米混凝土中胶凝材料用量（3/kg m ） 0w m —计算配合比每立方米混凝土的用水量（3/kg m ） /W B —混凝土水胶比。

f β—矿物掺合料掺量（%）水泥用量0*(1)co b f m m β=-=300（3/kg m ）f ρ—粉煤灰密度，实测f ρ=22003(/)kg m 0f m —矿渣粉质量3(/)kg mk ρ—矿渣粉密度，实测k ρ=28483(/)kg m 0g m —粗集料质量3(/)kg mg ρ—粗骨料的表观密度3(/)kg m 实测g ρ =27103(/)kg m0s m —细集料质量3(/)kg ms ρ—细集料的表观密度3(/)kg m 实测s ρ=26703(/)kg m0w m —水质量3(/)kg mw ρ—水的密度3(/)kg m 实测w ρ=10003(/)kg m α—混凝土的含气量百分数 不含引气剂取α=0.01经计算，细集料0739s m kg =，粗集料01108g m kg =五、混凝土配合比的试配、调整与确定5.1根据上述配合比计算得基准配合比：试配拌制35L ，各材料用量如下：W/B=0.34初始坍落度180mm ，60min 后坍落度为165mm ，含气量2.7%，不泌水，初凝时间为，7h55min ，终凝时间为11h30min ，实测密度为32440/kg m ρ=，粘聚性良好，饱水性良好，工作性满足施工要求。
