欧姆定律易错疑难点(带答案)格的定值电阻、小灯泡和导线等.请你选择合适的器材并说明理由，完成该实验.9.在伏安法测电阻实验中，电流表和电压表的选择应该注意什么？为什么？10.在伏安法测电阻实验中，为什么要选择合适的定值电阻？应该如何选择？11.在伏安法测电阻实验中，为了保证测量精度，导线的选择应该注意什么？应该如何选择？1.在探究“一定电压下，电流与电阻的关系”实验中，电路如图所示。

电源电压为3V，滑动变阻器标有“15Ω1A”字样。

在a、b间接入不同阻值的定值电阻，闭合开关后，移动滑片P，使电压表示数为1.5V，读出电流表的示数。

当20Ω的电阻接入a、b间时，闭合开关后，无论怎样移动滑片P，电压表示数始终无法达到1.5V。

这可能是因为20Ω的阻值太大。

2.小聪所在的实验小组利用如图所示的电路探究电流与电压、电阻的关系。

在电路中加入导线，使电路完整。

要求滑片P向右移动时电流表的示数变大。

小聪利用连接好的电路探究“电流与电压的关系”，得到的数据如下表所示：实验序号 1 2 3 4电压U/V 0.5 1.0 1.5 2.0电流I/A 0.1 0.2 0.3 0.4通过分析表中的数据可以得出，电流与电压成正比，即电流随着电压的增加而增加。

为了探究“电流与电阻的关系”，小聪选择了5Ω、10Ω、15Ω、20Ω4个定值电阻进行实验。

他首先将5Ω的电阻接入电路，闭合开关后，移动滑片，使电压表的示数为2V，并记录了相应的电流值。

然后断开开关，将5Ω的电阻换成10Ω电阻，接下来需要进行的操作是重新闭合开关，移动滑片，使电压表的示数为2V，记录相应的电流值。

老师在实验桌上准备了“20Ω2A”和“40Ω1A”两种规格的滑动变阻器和电压恒为 4.5V的电池组。

为了能够完成上述实验，小聪需要选择规格为“40Ω1A”的滑动变阻器，因为在实验中需要通过改变电阻值来改变电路中的电流，而“40Ω1A”的滑动变阻器可以提供更大的电阻范围，以便进行更多的实验。

欧姆定律易错大盘点（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

物理九年级下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小燕同学做“用电流表、电压表测电阻”的实验，电源电压保持不变，实验器材齐全且完好。

她按图（a）所示电路连接器材，实验步骤正确，闭合开关后，观察到电压表恰好满刻度。

经过思考后，她断开开关，决定不更换电表量程，仅适当调整电路来完成实验。

将滑片移至某一端后闭合开关，此时电流表示数为0.46A；移动滑片至某位置时，观察到电压表、电流表示数如图（b）、（c）所示；将滑片移至另一端时，电压表、电流表示数与图（b）、（c）相比均偏转了2小格。

（1）实验中的电源电压为_____伏，滑动变阻器的最大电阻值为_______欧。

（2）请将下表填写完整（计算电阻时，精确到0.1欧）。

物理量电压U X（伏）电流I X（安）电阻R X(欧)电阻R X平均值(欧)序号1______________2_______________3________0.46_________【答案】4.5 5 3.0 0.3 3.2 0.34 4.5 9.8【解析】【详解】(1)[1]由题意可知，实验步骤正确，即滑动变阻器在闭合开关前就位于最右端，闭合开关后，电压表恰好满刻度，那么由题意可知，电压表此时的量程应该是0到3V，电压表的示数是3V，即R X两端的电压是3V；移动滑片至某位置时，观察到电压表、电流表示数如图(b)、(c)所示，这两个读数分别是1.3V、0.34A；将滑片移至另一端时，电压表、电流表示数与图(b)、(c)相比均偏转了2小格，即读数分别是1.5V、0.38A，而这个滑片所在的位置是最右端，不能是最左端，否则电压表的示数是零或者大于3V，由于滑片在最右端，而电压表的示数不再是3V，是1.5V，这说明电压表不再是测量R X的电压，应该是测量滑动变阻器接入电路电阻的电压，那么可知当滑片在最右端时，R X两端的电压是3V，滑动变阻器两端电压是1.5V，那么电源电压是U=+=3V 1.5V 4.5V电[2]将滑片移至某一端后闭合开关，此时电流表示数为0.46A ，可知R X 的大小是x 4.5V 9.8Ω0.46AR =≈ 那么当滑片在最右端时，电路中的电流大小是 3V 0.3A 9.8ΩI =≈ 滑动变阻器的最大电阻值是 1.5V 5Ω0.3A R ==滑 (2)[3][4]当R X 两端的电压是3V 时，电流I X 是x 3V 0.3A 9.8ΩI =≈ [5][6]当滑动变阻器的电压是1.3V 时，R X 两端的电压是x 4.5V -1.3V 3.2V U ==流过R X 的电流是0.34A ；[7][8]从表中可以看到，当电流是0.46A 时，滑片在最左端，R X 两端的电压等于电源电压的大小，即x 4.5V U =，此时R X 的电阻大小是x 4.5V 9.8Ω0.46AR =≈2．小宸利用如图甲所示的电路研究电流随电压变化的情况。

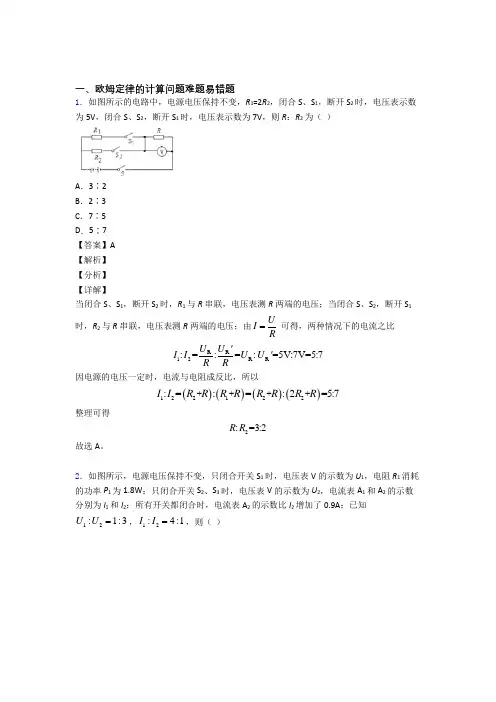

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R 1=2R 2，闭合S 、S 1，断开S 2时，电压表示数为5V ，闭合S 、S 2，断开S 1时，电压表示数为7V ，则R ：R 2为（ ）A ．3∶2B ．2∶3C ．7∶5D ．5∶7【答案】A【解析】【分析】【详解】当闭合S 、S 1，断开S 2时，R 1与R 串联，电压表测R 两端的电压；当闭合S 、S 2，断开S 1时，R 2与R 串联，电压表测R 两端的电压；由U I R= 可得，两种情况下的电流之比 R R 12R R ===5V 7V=57U U I I U U R R''::::: 因电源的电压一定时，电流与电阻成反比，所以()()()()122122==2=57I I R R R R R R R R :+:++:+:整理可得2=32R R ::故选A 。

2．如图所示，电源电压保持不变，只闭合开关S 1时，电压表V 的示数为U 1，电阻R 1消耗的功率P 1为1.8W ；只闭合开关S 2、S 3时，电压表V 的示数为U 2，电流表A 1和A 2的示数分别为I 1和I 2；所有开关都闭合时，电流表A 2的示数比I 2增加了0.9A ；已知12:1:3U U =，12:4:1I I =，则（ ）A．电阻R2和R3的比值为4:1B．电阻R1的阻值为20ΩC．电源电压为20VD．电流表A1示数I1为2.4A【答案】BD【解析】【分析】【详解】只闭合开关S1时，等效电路图如图甲所示：；只闭合开关S2、S3时，等效电路图如图乙所示：；所有开关都闭合时，等效电路图如图丙所示：；A ．由图乙可知232312324 1U U R R R R I U I R R ++=== 所以233 1R R =…① 故A 不符合题意；BC ．由图乙可知电压表测的是电源的电压，因为12:1:3U U =，所以由图甲可得11231 3R R R R =++ 即1232R R R =+…②由①②两式可得132R R =，所以22111123( 1.8)W U P I R R R R R ===++ 即2116.2U R =…③由图乙、丙可知220.9A I I '=+即10.9A U R =…④ 由③④两式可得R 1=20Ω，代入④式可得U =18V ；故B 符合题意，C 不符合题意； D ．由图乙可得：电路的总电阻233331123333331334428R R R R R R R R R R R R ⨯====⨯=++所以111880.9A 2.4A 3338U U U I R R R ===⨯=⨯= 故D 符合题意；故选BD 。

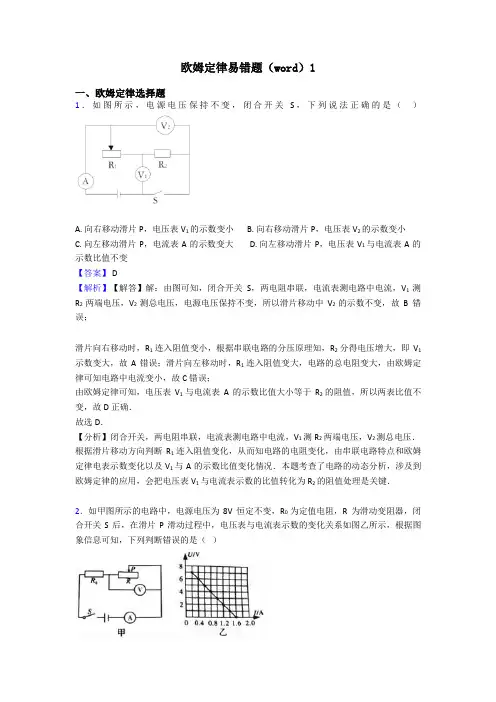

欧姆定律易错题（word）1一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（）A. 向右移动滑片P，电压表V1的示数变小B. 向右移动滑片P，电压表V2的示数变小C. 向左移动滑片P，电流表A的示数变大D. 向左移动滑片P，电压表V1与电流表A的示数比值不变【答案】 D【解析】【解答】解：由图可知，闭合开关S，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压，电源电压保持不变，所以滑片移动中V2的示数不变，故B错误；滑片向右移动时，R1连入阻值变小，根据串联电路的分压原理知，R2分得电压增大，即V1示数变大，故A错误；滑片向左移动时，R1连入阻值变大，电路的总电阻变大，由欧姆定律可知电路中电流变小，故C错误；由欧姆定律可知，电压表V1与电流表A的示数比值大小等于R2的阻值，所以两表比值不变，故D正确．故选D．【分析】闭合开关，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压．根据滑片移动方向判断R1连入阻值变化，从而知电路的电阻变化，由串联电路特点和欧姆定律电表示数变化以及V1与A的示数比值变化情况．本题考查了电路的动态分析，涉及到欧姆定律的应用，会把电压表V1与电流表示数的比值转化为R2的阻值处理是关键．2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大，由乙图可知，电路中的最大电流I大＝1.6A，由I＝可得，R0的阻值：R0＝＝＝5Ω，A符合题意；电路的最大总功率：P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，由乙图可知，电路中的最小电流I小＝0.2A，变阻器R两端的电压U R＝7V，则R0的最小功率：P0小＝I小2R0＝（0.2A）2×5Ω＝0.2W，C不符合题意；滑动变阻器的最大阻值：R大＝＝＝35Ω，D符合题意。

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是（ ）A ．电阻R 短路B ．电阻R 断路C ．灯L 短路D ．灯L 断路【答案】D【解析】【分析】 电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。

【详解】A ．如果电阻R 短路，在电源电压一定时电路总电阻减小，由U I R =知电流表示数增大，故A 不符合题意；B ．如果电阻R 断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B 不符合题意；C ．如果灯泡L 短路，在电源电压一定时电路总电阻减小，由U I R=知电流表示数增大，故C 不符合题意；D ．如果灯泡L 断路，整个电路断路，电流表、电压表示数都减小为零，故D 符合题意。

故选D 。

2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。

下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。

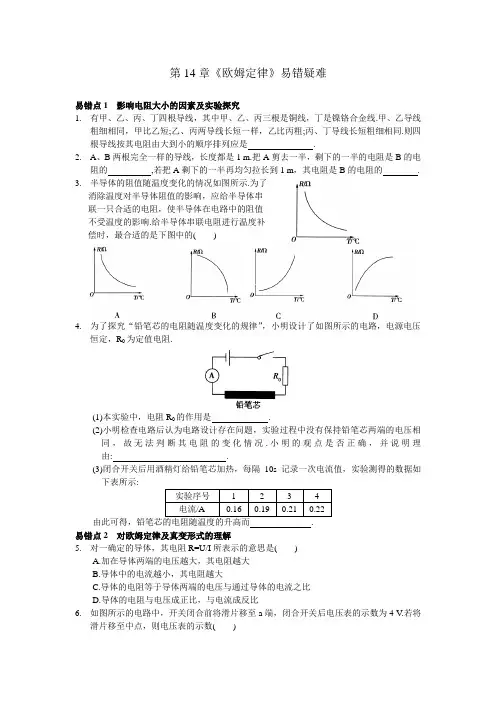

第14章《欧姆定律》易错疑难易错点1 影响电阻大小的因素及实验探究1.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线.甲、乙导线粗细相同，甲比乙短;乙、丙两导线长短一样，乙比丙粗;丙、丁导线长短粗细相同.则四根导线按其电阻由大到小的顺序排列应是.2.A、B两根完全一样的导线，长度都是1 m.把A剪去一半，剩下的一半的电阻是B的电阻的,若把A剩下的一半再均匀拉长到1 m，其电阻是B的电阻的.3.半导体的阻值随温度变化的情况如图所示.为了消除温度对半导体阻值的影响，应给半导体串联一只合适的电阻，使半导体在电路中的阻值不受温度的影响.给半导体串联电阻进行温度补偿时，最合适的是下图中的()4.为了探究“铅笔芯的电阻随温度变化的规律”，小明设计了如图所示的电路，电源电压恒定，R0为定值电阻.(1)本实验中，电阻R0的作用是.(2)小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，故无法判断其电阻的变化情况.小明的观点是否正确，并说明理由: .(3)闭合开关后用酒精灯给铅笔芯加热，每隔10s记录一次电流值，实验测得的数据如下表所示:由此可得，铅笔芯的电阻随温度的升高而.易错点2 对欧姆定律及真变形式的理解5.对一确定的导体，其电阻R=U/I所表示的意思是( )A.加在导体两端的电压越大，其电阻越大B.导体中的电流越小，其电阻越大C.导体的电阻等于导体两端的电压与通过导体的电流之比D.导体的电阻与电压成正比，与电流成反比6.如图所示的电路中，开关闭合前将滑片移至a端，闭合开关后电压表的示数为4 V.若将滑片移至中点，则电压表的示数( )A.等于2VB.大于2VC.小于2VD.无法确定7.如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样.开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是( )易错点3 伏安法测电阻实验中器材的选择8.同学们在进行“测量小灯泡电阻”的实验时，实验室提供的器材有电压为6V的蓄电池、电流表(0~0. 6 A,0~3 A)、电压表(0~3 V ,0~15 V)“50Ω 1 A”和“10Ω 1. 5 A”两种规格的滑动变阻器、额定电压为2. 5 V的小灯泡(正常发光时的电阻约为12Ω)、开关、导线若干.同学们选用了合适的器材，连接了如图甲所示的电路.(1)为了顺利完成实验，紫轩同学在实验中应选用规格为的滑动变阻器，闭合开关前，滑片P应放在(填“A”或“B”)端.(2)紫轩同学在做实验时，分别记下了多组对应的电压表和电流表的示数，绘制出如图乙所示的U-I图像.根据图像信息可知，当加在小灯泡两端的电压为1.5 V时，小灯泡的电阻是Ω.(3)紫轩根据图像中的数据计算发现:小灯泡两端的电压不同，灯丝的电阻不同.你认为电阻不同的原因可能是.9.某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有电源两个(电压分别为6 V、4.5 V)，滑动变阻器两个(分别标有“10Ω3 A”和“20Ω 1 A”的字样)，待测电阻R x(阻值约为19Ω)，电压表、电流表、开关各一个，导线若干.他选用器材，按图连接电路，且步骤正确.闭合开关，发现电流表的示数为0. 2 A，则:(1)该同学在实验中所选用的电源电压应为 V ，所选用的滑动变阻器的最大阻值应为 Ω.(2)当该同学移动滑动变阻器的滑片到中点时，电流表的示数为0. 24 A ，此时电压表V的示数为 V .他继续移动滑动变阻器的滑片，发现电路中的最大电流为0. 3 A ，此时电压表V 的示数为 V ，待测电阻R x 的阻值为 Ω. 易错点4 串、并联电路中的比例计算10. 如图所示，开关S 1闭合，开关S 2闭合前后电压表的示数之比为3=5，则把电阻R 1与R 2并联在电路中，通过R 1、R 2的电流之比为.11. 如图所示的电路中，电源电压不变.开关s 闭合后，电压表V 1、V 2的示数之比为3:5.断开开关S,把电压表V 1换成电流表A 1，把电压表V 2换成电流表A 2，闭合开关S ，电流表A 1、A 2的示数之比为5:9.下列结果正确的是( ) A. R 1: R 2 =5:3 B. R 3: R 1 =1:3 C. R 2 : R 3=5:3D. R 1: R 2 : R 3=1:2:312. 如图所示，电源电压保持不变，当开关S 闭合，甲、乙两表为电压表时，两表的示数之比U 甲:U 乙=5:3.则开关S 断开，甲、乙为电流表时，两表的示数之比I 甲:I 乙=.13. 如图所示，电源电压保持不变，开关S 闭合后，灯L 1、L 2都能正常工作，甲、乙两个电表的示数之比是2: 3，此时灯L 1、L 2的电阻之比是()A. 2: 1B. 1: 2C. 3: 2D. 2: 3疑难点1 电流与电压、电阻关系的探究实验1. 在探究“一定电压下，电流与电阻的关系”时，电路如图所示.电源电压恒为3V ，滑动变阻器上标有“15Ω 1 A ”字样.在a 、b 间先后接入不同阻值的定值电阻，闭合开关后，移动滑片P ，使电压表示数为1.5 V ，读出电流表的示数.当20Ω的电阻接入a 、b 间时，闭合开关后，无论怎样移动滑片P ，电压表示数始终无法达到1.5 V ，其原因可能是( ) A.电源电压3V 太高 B.滑动变阻器阻值太小 C.20Ω的阻值太小D.控制的电压1. 5 V 太高2. 小聪所在的实验小组利用如图所示的电路“探究电流与电压、电阻的关系”.请用笔画线代替导线，将实验电路补充完整.要求滑片P 向右移动时电流表的示数变大. (2)小聪利用连接好的电路探究“电流与电压的关系”，得到如表所示的数据，分析表中(3)为了探究“电流与电阻的关系”，小聪选择了5 Ω、10Ω、15Ω、20Ω 4个定值电阻进行实验，他首先将5Ω的电阻接入电路，闭合开关后，移动滑片，使电压表的示数为2V ，并记录了相应的电流值;然后断开开关，将5Ω的电阻换成10Ω电阻，则他接下来需要进行的操作是 .(4)老师在实验桌上准备了“20Ω 2 A ”和“40Ω 1 A ”两种规格的滑动变阻器和电压恒为4. 5 V 的电池组，为了能够完成(3)中的4次实验，小聪需要选择规格为“40Ω 1A ”的滑动变阻器，选择的理由是 . 疑难点2 动态电路的分析与计算3. 如图所示的电路中，闭合开关后，两灯都能发光，当滑动变阻器的滑片P 向右移动时(灯丝电阻不变)，下列判断不正确的是( )A.两灯都变暗，电压表示数变大B. L1的亮度不变，城变暗C.灯L1两端电压变化值小于滑动变阻器两端电压的变化值D.灯L1、L2两端电压变化值之和，等于滑动变阻器两端电压的变化值4.如图所示，电源电压恒为4. 5 V，电压表的量程为0~3V，电流表的量程为0~0. 6 A，滑动变阻器的规格为“35Ω 1.5 A”，灯泡的额定电流为0. 5 A,电阻为5Ω(灯丝电阻不变).闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端的电压不允许超过额定值，则下列说法正确的是( )A.当滑动变阻器的滑片向右滑动时，电压表示数变大，灯泡变亮B.电压表与电流表示数的比值变小C.灯泡两端的最小电压是1.5 VD.滑动变阻器允许的调节范围是4~35Ω5.如图所示的电路中，电源电压不变，当R2处于阻值最大处时，开关S1闭合，开关S2由断开到闭合，电压表的示数将.若S1仍闭合，S2断开，将滑片P向左移动，则电压表和电流表示数的乘积将.(填“变大”“变小”或“不变”)6.如图1所示，已知小灯泡L上标有“6 V 0. 5 A”字样，R0 = 20Ω，滑动变阻器R的最大阻值为100Ω.(1)求小灯泡的电阻(设灯丝电阻不随温度变化).(2)只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图2所示.当滑片位于某点a时，电压表示数U a=8V.求此时电流表示数及电源电压.(3)已知电压表量程为0~15 V，在电压表示数不超过量程，小灯泡两端电压不超过规定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围.疑难点3 特殊法测电阻7. 以下方案中，电源电压均保持不变， R 0为阻值已知的定值电阻，滑动变阻器的最大阻值也是R 0，那么关于测量未知电阻R x 阻值的方案的描述中，错误的是()A.图甲中，先只闭合开关S 1，测出R x 两端电压U x , 再闭合开关S 2，测出电源电压U ，则0U R R U U xx x=-B.图乙中，先闭合开关S 1，再将开关S 2先后接a 和b ，电流表的示数分别为I a 、I b ，则0b I R R I I ax a=-C.图丙中，先将滑片移到最右端，闭合开关S ，此时R P =R 0，测出电流I 1;再将滑片移到最左端，此时滑动变阻器接入电路中的电阻为零，测出电流I 2，则2021I R R I I x =- D.图丁中，先断开所有开关，调节滑动变阻器接入电路中的电阻最大，再只闭合开关S 1，调节滑动变阻器到适当位置，测出R x 两端的电压为U x = U 1;然后保持滑动变阻器滑片位置不变，断开开关S 1、闭合开关S 2，调节电阻箱，使其阻值为R 1时，电压表的示数为U 1,则R x =R 18. 在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻R 串联接入电路，根据电压表的示数可以测出R x 的阻值，这是一种测量大电阻的方法.如图所示的电路中，电压表的内阻R V = 20 k Ω，量程为0~150 V ，分度值为5V ，电压U=110 V ，电压表的示数为50 V.(1)求电路中的电流大小. (2)求待测电阻R x 的阻值.(3)上述电路中，若将R x 换成阻值约为20Ω的小电阻，用这种测量方法能否准确测出它的阻值?写出你的判断依据.疑难点4 电路故障分析9.小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图所示.闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如下表所示，则电路中的故障可能是( )A.开关断路B.开关短路C.滑动变阻器断路D.灯泡断路10.如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( )A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路11.如图所示的电路中，电源电压不变，当开关S闭合时电路正常工作.一段时间后，电流表A的示数变大.已知电路中除电阻R1或R2可能发生故障外，其余均完好.(1)电路发生的故障可能是(请将可能的情况填写完整).(2)小王用一个完好且阻值小于R2的电阻R′替换R2，重新闭合开关后，若电流表示数与发生故障时相比，则R1是完好的;若电流表示数与发生故障时相比，则R2是完好的.(填“变小”“不变”或“变大”)疑难点5 根据图像分析计算12.如图甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压保持不变，改变R的滑片位置，电压表示数随电流变化的图像如图乙所示.根据以上条件可知，R0的阻值为Ω，电源电压为V.13.现有两个热敏电阻R1、R2和一个定值电阻R0, R1的阻值会因通过的电流增大导致温度升高而增大，R2的阻值会因通过的电流增大导致温度升高而减小，R0的阻值不变，通过它们的电流随其两端电压的变化曲线如图甲所示.实验过程中，小明将R2和R0两个电阻连接在如图乙所示的电路中时，闭合开关后，电流表的示数为0. 4 A，由此可知，电源电压为V.14.如图甲所示，某工厂要研发一种新型材料，要求对该材料承受的撞击力进行测试.在测试时将材料样品(不计质量)平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品材料仍完好无损.从重物开始下落到撞击样品的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示.电源电压U=24 V，定值电阻R0=10Ω.求:(1)在重物下落的过程中，压力传感器的电阻是多少;(2)在撞击过程中，样品受到的最大撞击力是多少.参考答案易错1. 丁、丙、乙、甲2.122倍 3. D4. (1)保护电路(2)不正确，因为电路中电源电压及定值电阻R 0不变，若电流表示数变大，则电路中的总电阻变小，说明铅笔芯的电阻变小;否则说明铅笔芯的电阻变大 (3)减小5．C 6. B 7. D 8. (1)“50Ω 1 A ” A (2)10(3)灯丝的电阻随温度的升高而增大 9．(1)6 10 (2)4.8 6 20 10．2:3 11. B 12. 2:5 13. B 疑难 1. AB2. (1)如图所示.(2)电阻不变时，导体中的电流与它两端的电压成正比(3)将滑片移至最大阻值处，闭合开关，调节滑动变阻器，使电压表的示数为2V ，并记录电流表相应的示数(4)当R = 20Ω时，所需滑动变阻器的阻值为25Ω，故应选择规格为“40Ω 1A ”的滑动变阻器3. B4. C5. 变大 变大6. (1)由欧姆定律可得，小灯泡的电阻ΩL L L U 6V R ===12I 0.5A. (2)只闭合S 1, R 0与R 串联，由图2可知，当电压表示数U a =8V 时，R=16Ω 因串联电路中各处的电流相等，故电路中的电流0.5Ωa a U 8V I=I ===A R 16电路中的总电阻为R 总=R 0+R=20Ω+16Ω= 36Ω由欧姆定律可得，电源电压U=IR 总=0.5 A ×36Ω=18 V. (3)只闭合S 2时，小灯泡L 与滑动变阻器串联，由题可知，电路中的最大电流I 最大=I L 0.5 A 由欧姆定律得，此时电路中的总电阻最小，为Ω总最小最大U 18VR ===36I 0.5A则滑动变阻器接入电路中的最小阻值R 最小=R 总最小-R L =36Ω-12Ω=24Ω因电压表的最大示数为15V ，则滑动变阻器两端电压最大为15V ，此时小灯泡两端的电压最小，为U L '=U -U R 最大=18 V -15 V=3 V则通过小灯泡的最小电流0.'ΩL 最小L U 3V I ===25A R 12 由欧姆定律可得，滑动变阻器接入电路中的最大阻值0.ΩR 最大最大最小U 15VR ===60I 25A综上可知，滑动变阻器连入电路的阻值范围是24~60Ω. 7. C8 . (1)电压表与待测电阻串联，因为串联电路中各处的电流相等，所以根据欧姆定律可得，电路中的电流为.⨯⨯Ω-3V 3V U 50V I===2510A R 2010. (2)因为串联电路中总电压等于各分电压之和，所以电阻R x 两端的电压为U x =U -U V =110 V -50 V=60 V ，待测电阻R x 的阻值为.x x ⨯ΩΩ⨯4-3U 60V R ===2.410=24k I 2510A. (3)若将R x 换成阻值约为20Ω的小电阻，因为串联电路中总电阻等于各分电阻之和，所以电路中的电流20x'⨯Ω+Ω'+4V U110VI ==2.010R R ，电压表的示数 20'⨯⨯Ω≈⨯Ω+Ω4V 4110V U =2.010109.89V 2.010.因为电压表的分度值为5V ，所以读数时109.89 V 一般会读成110 V ，待测电阻可以忽略不计，故用这种测量方法不能准确测出它的阻值. 9. C 10. D11. (1)R 1短路或R 2短路 (2)变小 变大 12. 1 10 13. 714. (1)由图乙可知，重物未撞击传感器时，电路中的电流I=0.2 A根据欧姆定律可知，定值电阻R 0两端的电压为U0=IR0=0. 2 A ×10Ω=2V 压力传感器两端的电压为U N =U -U 0=24 V -2V=22 V压力传感器的电阻为.2ΩN N U 22V R ===110I 0A. (2)由图丙可知，撞击力最大时，压力传感器的电阻最小，此时电路中的电流最大，又由图乙可知，最大的电流为I m =1.2 A根据欧姆定律可知，电源电压为U=I m (R 0+R)则压力传感器的电阻最小为.2ΩΩ0m U 24V R=-R =-10=10I 1A由图丙可知，样品受到的最大撞击力为F=600 N.。

一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。

滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。

因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。

2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A ．要使电压表的示数增大1V ，小灯泡L 两端的电压就会减小1VB ．当滑片P 移到最右端时，通电100s 滑动变阻器消耗的电能是192JC ．当滑片P 移到变阻器的中点时，小灯泡L 正常发光D ．当滑片P 移到变阻器的中点时，电阻R 的实际功率是3.6W 【答案】B 【解析】 【分析】 【详解】A ．从图中可以看到，这是一个串联电路，电压表测的是小灯泡L 两端的电压，所以电压表的示数增大1V ，小灯泡L 两端的电压也会增大1V ，A 错误；B ．可知，小灯泡L 的电阻是()22LL L 6V 12Ω3WUR P === 这是一个串联电路，电路中的电流大小是L 12V0.2A 48Ω12ΩU I R R ===++ 通电100s 滑动变阻器消耗的电能是()220.2A 48Ω100s 192J W I Rt ==⨯⨯=B 正确；C ．当滑片P 移到变阻器的中点时，电路中的电流大小是'L 12V 1A124Ω12Ω32U I R R ===++小灯泡L 的电压是''L L 1A 12Ω4V 3U I R ==⨯=小灯泡不会正常发光，C 错误；D ．当滑片P 移到变阻器的中点时，电路中的电流大小是1A 3，变阻器接入电路的电阻大小是24Ω，则滑动变阻器R 的实际功率是()22'11A 24Ω 2.7W 23P IR ⎛⎫⎛⎫==⨯≈ ⎪ ⎪⎝⎭⎝⎭D 错误；故选B。

一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A R U U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU U R I I I =<+乙 即测量值与真实值相比偏小，故D 错误。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
