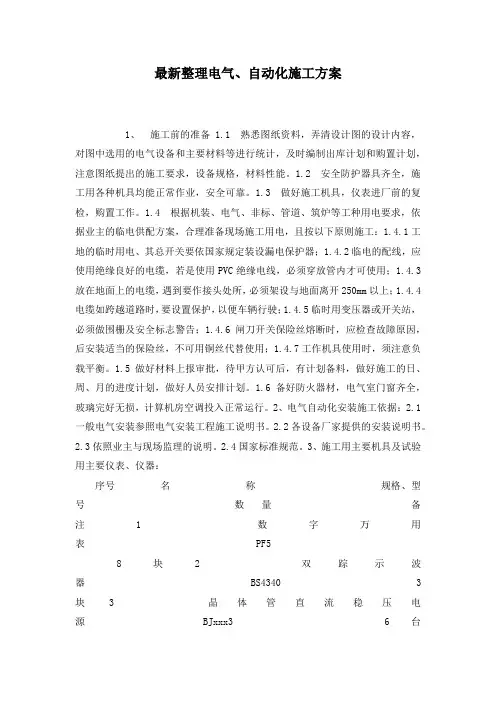

9、电气、自动化施工方案
1、施工前的准备
1.1 熟悉图纸资料，弄清设计图的设计内容，对图中选用的电气设备和主要
材料等进行统计，及时编制出库计划和购置计划，注意图纸提出的施工要求，设
备规格，材料性能。
1.2安全防护器具齐全，施工用各种机具均能正常作业，安全可靠。
1.3做好施工机具，仪表进厂前的复检，购置工作。
1.4 根据机装、电气、非标、管道、筑炉等工种用电要求，依据业主的临
电供配方案，合理准备现场施工用电，且按以下原则施工：
1.4.1 工地的临时用电、其总开关要依国家规定装设漏电保护器；
1.4.2 临电的配线，应使用绝缘良好的电缆，若是使用 PVC绝缘电线，必须穿
放管内才可使用；
1.4.3 放在地面上的电缆，遇到要作接头处所，必须架设与地面离开250mm 以上；
1.4.4 电缆如跨越道路时，要设置保护，以便车辆行驶；
1.4.5 临时用变压器或开关站，必须做围栅及安全标志警告；
1.4.6 闸刀开关保险丝熔断时，应检查故障原因，后安装适当的保险丝，不
可用铜丝代替使用；
1.4.7 工作机具使用时，须注意负载平衡。
1.5 做好材料上报审批，待甲方认可后，有计划备料，做好施工的日、周、
月的进度计划，做好人员安排计划。
1.6 备好防火器材，电气室门窗齐全，玻璃完好无损，计算机房空调投入正
常运行。
2、电气自动化安装施工依据：
2.1 一般电气安装参照电气安装工程施工说明书。
2.2 各设备厂家提供的安装说明书。
2.3 依照业主与现场监理的说明。
2.4 国家标准规范。
3、施工用主要机具及试验用主要仪表、仪器：
序号名称规格、型号数量备注1数字万用表PF58 块
2双踪示波器BS4340 3 块
3晶体管直流稳压电源BJ1713 6 台
4自动调压器TND-3 6 台
5标准电阻箱ZX38-10 5 台
6信号发生器2F2-01 6 台
7直流钳形电流表 6 台
8晶体管兆欧表ZC26-3 3 块
9直流毫伏表CZI-MV 6 块
10直流毫安表CZI-MA 5 块
11单臂电桥 2 台
12手操真空泵 2 台
13手操压力泵 3 台14精密数字压力计APPLE II 3 套15标准压力表YB-150 4 套16综合校验仪ID-01 2 台17低电势直流电位差计VJ-31 5 块
18高温管式电炉SBJK-3-12 3 块
19交直流耐压试验仪 3 台
20电流发生器 1 台
21双臂电桥QS18A 3 台
22仪表校验仪 6 个
23计算机多路信号电源8 台
24计算机专用工具 6 套
25对讲机15 对26接地电阻测试仪ZC29 2 台27摆针式万用表普通型10 块28校线器电子式15 块29电吹风 4 台30继电保护校验仪 2 台31标准电流电压信号发生器 3 台32钳形电流表 4 台33相序表 2 台34精密直流电流表 5 块35高压试电棒 3 台36运输汽车8T 4 台37叉车2T 3 台38吊车8T、 20T各 2 台39手拉葫芦5T 4 台40小型电焊机15 台41切割机φ 350mm12 台42气割具 6 套43台钻8 台44水泥钻7 台45扩孔器 6 台46手枪钻8 台47手钻10 台48角向磨光机 6 台49冲击钻10 台50摇表500V、1000V、2500V各 4
51压弯机 5 台
4、施工方案：
4.1 成套配电柜（盘）及动力开关柜安装工程
4.1.1 盘柜二次运输
4.1.1.1 按配电柜的重量及形体大小，结合现场施工条件，由施工员决定采
用吊车、汽车或人力搬运。
4.1.1.2 柜体上有吊环者，吊索应穿过吊环；无吊环者，吊索最好挂栓在四
角主要承力结构处。不许将吊索挂在设备部件上吊装。
4.1.1.3运输中要固定牢靠，防止磕碰，避免元件，仪表及油漆的损坏。
4.1.2 配电柜底座制作安装
4.1.2.1 配电柜的底座一般用型钢制作，如角钢，槽钢等，钢材规格大小根
据配电柜的尺寸和重量而定，型钢先矫直再下料。
4.1.2.2 固定底座用的底板，强度符合安装要求，安装人员应配合或检查验
收基础的准确性。
4.1.2.3 安装时，底座槽钢表面应保持平整，水平度、全长不直度在规范允
许范围内。
4.1.2.4所有基础刷防腐漆两道，颜色符合图纸要求。
4.1.3 配电柜（盘）开箱
配电柜（盘）到达现场后，按进度情况进行开箱检查，主要检查以下内容并填写“设备开箱检查记录” 。
4.1.3.1 规格、型号是否与设计相符，而且临时在柜（盘）上标明名称、安
装编号和安装位置。
4.1.3.2配电柜（盘）上零件和备品是否齐全，有无出厂图纸和技术文件。
4.1.3.3有无损坏和受潮。
4.1.4 配电柜（盘）安装
最好在土建室内完工开始进行
4.1.4.1 柜（盘）在室内的位置按图纸要求施工，如图纸无明确标注时；按
国家规范施工。
4.1.4.2 在距离配电柜顶和底各 200mm之处，按一定的位置，绷两根尼龙线作为基准线，将柜（盘）按规定的顺序比照基准线安装就位，其四角可采用钢垫板找正。
4.1.4.3 找平找正完成后，即可将柜体与基础型钢，柜体与柜体、柜体与两
侧挡板固定牢固，固定方法符合图纸和产品要求。
4.1.4.4柜（盘）安装在震动场所，应采取防震措施。
4.1.4.5 柜（盘）的漆层应完整，无损伤，固定电器的支架等应刷漆安装于
同一室内，其盘面颜色宜和谐一致，符合图纸和业主要求。
4.1.4.6 柜（盘）单独或成列安装时，其垂直度，水平度以及柜（盘）面不
平度和柜（盘）间接缝的允许偏差应符合规范要求。
4.2 电缆管敷设
4.2.1 对电缆管的一般要求：
4.2.1.1 电管管口切割应平正，并确定无毛刺和尖锐棱角。金属电管绞牙应符合标准，并且视检查电管内是否有铁屑或杂物，以免穿线时伤及电线电缆的绝缘或外皮。
4.2.1.2 PVC 管扩管，弯管的烘烤不得将管外表灼焦。
4.2.1.3金属电管的连接方法符合图纸及技术规范要求。
4.2.1.4 电管弯曲半径不得小于管内径的 6 倍，若管内穿设三蕊以上电缆时，不得小于管内径的 10 倍，配管途径不得超过 3 个 90 度弯。若超过时需加设拉线盒，电管弯曲时其截面不得变形。
4.2.1.5电管配设后拉线前，其出口应装设管帽或塞头等，以防止水气或杂
物侵入。
4.2.1.6电管相互间距与信号用电管，其它管路的间距应符合图纸要求和有
关规范。
4.2.1.7电管配设高度或埋设深度应依照图纸要求，及有关说明。
4.2.1.8各项管径均不得小于13mm。
4.2.1.9施工所用材料及施工方法，特殊部位须取得业主同意认可后，方可
施工。
4.2.2 对地下暗配管要求：
4.2.2.1土方开挖时所掘出的泥土，应运到甲方指定位置，回填时再运回。
4.2.2.2电管埋设深度符合图纸及技术规范要求。
4.2.2.3衔接分电盘，配电盘的电管应排列整齐，且于管端依照图纸编号，
以利配线识别，各电管突出地面的高度，以配合现场需要做适当的预留，其高度必需一致。
4.2.2.4导管涵上层的警示带及标桩应符合图纸要求。
4.2.2.5 地下电管埋设工程若破坏已设混凝土或柏油路面，应以原相同材质修补。
4.2.3 明设电管要求
4.2.3.1明露电管配设须排列整齐，美观，并考虑容易穿线。
4.2.3.2电管敷设时，管与管之间及管与配件的连接符合图纸及技术规范要
求。
4.2.3.3 配管时须用刮刀整修管口，并保持接线盒内部光滑，避免穿线时破
坏电线，电缆的绝缘。
4.2.3.4 架空配管在各转弯处，间隔 1.8 米及距离出线管 60cm处，必须用 U 型螺丝或管夹，固定于铁支持架上，铁支架在配管前，须先刷防腐漆外层刷上甲方指定颜色的油漆。
4.2.3.5可挠性软管长度不得超过1M，出线管 30cm以内，须设固定装置。
4.2.3.6穿过楼板或混凝土墙的电管，须在混凝土灌注前预设套管或开孔。
其孔径大小，位置应在预设前必须与土建工程协调，非不得已凿孔时，必须经过甲方同意，才可以施工。
4.2.4 埋设在楼板或墙壁上的电管安装要求：
4.2.4.1电管埋设於楼板或墙壁，应配合该区域范围的混凝土灌注，砌砖，
隔间等工程。混凝土灌注前会同有关人员检查，在灌注时须派人员配合，以便于电管遭破损或易位时，可立即更正。
4.2.4.2埋设在楼板或墙壁内电管直径不得大于楼板或墙壁厚度的1/3 。
4.2.4.3埋设电管应配设在双层钢筋之中，若楼板为单层钢筋，则需配设在
钢筋上侧。
4.3 电缆槽或电缆桥架安装
4.3.1 以施工图为依据，进行施工，要求排列整齐横平竖，牢固可靠，严禁
使用电、气焊。
4.3.2 电缆槽或电缆桥架在切割或钻孔时，应平整无毛头，并做防锈处理。
4.3.3 电缆槽或电缆桥架的支撑间距，按图纸有关规定施工。支撑及固定材
料的材质，机械强度及耐腐能力应遵照有关说明选料施工。
4.3.4 电缆槽或电缆桥架应依据图纸设计高度架设，应整齐，美观，稳固。
4.4 电缆、电线敷设
4.4.1 电缆安装材料的技术要求
4.4.1.1 凡所使用的电缆及附件，均应符合图纸要求，以及国家或部颁的现
行技术标准，并有合格证件。
4.4.1.2电缆及其附件安装用的紧固件，除地脚螺栓外，均应用镀锌制品。
4.4.1.3电缆及其附件到达现场后，应进行下列检查：
a产品的技术文件是否齐全。
b电缆规格，绝缘材料是否符合要求，附件是否齐全。
c电缆封端是否严密，当电缆经外观检查有怀疑时，应进行潮湿判断与试验。
4.4.1.4充油电缆是否符合电缆油压变化的要求。
4.4.2 电缆敷设的一般要求：
4.4.2.1 电线电缆於穿配线前应确认电缆线轴号码，规格种类是否正确？并确实测量绝缘电阻（高压电缆），依实际长度剪裁，不得浪费材料，裁剪前应与配
线图核对，以免错误，裁剪后电缆两端立即标号。
4.4.2.2非经特殊许可该回路的电缆线不应有中间接头。
4.4.2.3 电缆线拉线前，电缆沟、托架、线槽、电管等应完整地检查并清洁，任何可能於拉线时伤及电缆线的突出物等需清除。打开人孔盖，电缆沟盖时，不得使盖板受损伤及已设电缆。
4.4.2.4 拉线电缆时，若有湿气可能损及电缆线绝缘，则电缆线头部需作适
当的防水及防护处理。
4.4.2.5如使用机械设备拉线，则其拉力不得超过电缆线制造商说明书的数据。
4.4.2.6 任何配线方式，电缆线之弯曲内侧半径不得小於其外经的六倍（单
心电缆为八倍）厂家及有规定者不在此限。
4.4.3 电缆在钢管中敷设
4.4.3.1同回路电缆线不可分相分别配设於不同的金属导管中。
4.4.3.2 电管开口永久性装设橡皮、塑胶或其他保护措施，以免拉线时，伤
及电缆线外皮。
4.4.3.3 电缆线外部需涂拉线专用的润滑剂，以利拉线。严禁使用任何其他
如黄油之类石化基材料为润滑剂。
4.4.3.4为避免电缆线拉设时，於导管内扭结，可在管口加设护环。
4.4.3.5 电管内敷设电缆线的规格、数量应依据图纸说明或不可超过相关规
定所限制的数量。
4.4.4 电缆在沟、槽式桥架上敷设
4.4.4.1 不可直线拖拉於粗糙地面，必要时应设置轮架，拉线后再小心移至
定位。
4.4.4.2敷设时应整齐美观，不得蛇行，凹凸不平等情形。
4.4.4.3电缆配设於托架需使用非金属性的线带绑扎。
4.4.4.4电缆由电缆架转进其他管槽时，应避免电缆过度拉紧产生机械应
力。
4.5 机旁电气自动化设备安装
4.5.1 电气设备安装
4.5.1.1以施工图为依据
4.5.1.2开箱验收检查
①开箱检查清点，规格应符合设计要求，附件、备件齐全。
②电器的技术文件齐全。
③外观检查，外壳、漆层、手柄无损伤或变形；内部仪表、灭弧罩瓷件等无
裂纹或伤痕；附件齐全、完好。
4.5.1.3安装高度要求
若图纸有要求则依图纸施工，图纸没有要求，以规范为准，一般机旁按钮，
中心距地 1.3 米，机旁控制箱、铁壳开关中心距地 1.5 米，信号板中心距地 2.5米。
4.5.1.4被固定电气设备应符合下列要求：
采用膨胀螺栓固定，被固定的电气设备器牢固、平整。电器内部不应受到额外应力，设备外客良好接地。
4.5.2 现场自动化一次设备安装
4.5.2.1 热电阻、热电偶的安装①开箱检查设备，规格应符
合设计要求，附件及备件齐全。②文件齐全。
③热阻、热偶外壳无碰损现象，用万能表检查热电阻热电偶是否有开路现象。④安
装在斜段上的热阻热偶，安装尺寸应以安装大样图为依据，法兰间防止
漏气。
4.5.2.2压力变送器安装
安装前应进行单体校验，并标明仪表位号、量程，安装中应按仪表位号安装。
注意：仪表的垂直度。管路安装应确保其气密性。
4.5.2.3电动执行机构安装
电动执行机构随设备安装应注意其它安装方向，确保其传动灵活可靠。
4.6 母线安装
4.6.1 母线安装的规定
4.6.1.1 铜、铝母线当无出厂合格证件或资料不全时，或对起材质有怀疑时，应按下表进行检验。
线名称
母线的机械性能和电阻率
母线型号最小抗拉强度
（N/mm2）
最小伸长率
（%）
20℃时最大电阻率
（Ω mm2/m）
铜母线TMY25560.01777铝母线TMY11530.0290
4.6.1.2母线表面光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。
4.6.1.3 母线安装时，室内、室外配电装置安全净距应符合验收规范
GBJ-149-90 的表 2.1.13-1 的规定
4.6.2 硬母线的加工
4.6.2.1母线应矫正平直，切断面应平整
4.6.2.2矩形母线的搭接连接，应符合验收规范GBG-149-90的表 2.2.2的规定；母线与设备接线端子连接时，应符合现行国家标准《变压器、高压电器和
套管的接线端子》的要求。
4.6.2.3 相同布置主母线、分支母线、引下线及设备连接线应对称一致，横
平竖直，整齐美观。
4.6.2.4矩形母线应进行冷弯，如需热弯时，加热温度不应超过以下规定：
铜-350 ℃；铝 -250 ℃
4.6.2.5母线弯制时应符合下列规定
①母线开始弯曲处距最近绝缘子的母线支持夹板边缘不应大于0.25L ，但不得小于 50mm。
②母线开始弯曲处距母线连接位置不应小于50mm。
③矩形母线应减少直角弯曲，弯曲处不得有裂纹及显著的折皱，母线的最小弯曲半径应符合规范 GBJ-149-90 的表 2.2.5 规定。
④多片母线的弯曲度应一致。
4.6.2.6矩形母线采用螺栓固定搭接时，连接处支柱绝缘子的支持夹板边缘不应小于 50mm，上片母线端头与下片母线平弯开始处的距离不应小于50mm。
4.6.2.7母线扭转 90°时，其扭转部分的长度应为母线宽度的 2.5 ～5 倍。
4.6.2.8母线接头螺孔的直径宜大于螺栓直径1mm；钻孔应垂直，不歪斜，螺孔间中心距离的误差应为 0.5mm。
4.6.2.9母线的接触面加工必须平整，无氧话木化膜，经加工后其截面减少值：铜母线不应超过原截面的 3%，铝母线不应超过原截面的 5%。
4.6.3 硬母线安装
4.6.3.1母线与母线或母线与电器接线端子的螺栓搭接面的安装，应符合下列要求：
①母线接触面加工后必须保持清洁，并涂以电力复合脂。
②母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧，
螺栓长度宜露出螺母2～3 扣。
③贯穿螺栓连接的母线两侧均应有平垫圈，相邻螺栓垫圈间应有 3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。
④螺栓受力应均匀，不应使电器的接线端子受到额外应力。⑤母线的接触面应
连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值应
符合规范 GBJ149-90中表 2.3.2的规定。
4.6.3.2母线在支柱绝缘子上固定时应符合下列要求：
①母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。
②交流母线的固定金具或其它支持金具不应成闭合慈路。
③当母线平置时，母线支持夹板的上部压板应与母线保持 1-1.5mm 的间隙，当母线立置时，上部压板应与母线保持 1.5-2mm 的间隙。
④母线在支持绝缘子上的固定死点，每一段应设置一个，并宜位于全长或两母线伸缩节中点。
4.6.4 多节矩形母线之间，应保持不小与母线厚度的间隙；相邻的间隔垫边
缘间距离应大于 5mm。
4.6.5 母线槽的安装应符合下列要求：
4.6.
5.1悬挂式母线槽的吊钩应有调整螺栓，固定点距离不得大于3m。
4.6.
5.2母线槽的端头应装封闭罩，引出线孔的盖子应完整。
4.6.
5.3 各段母线槽的外客的连接应该是可折的，外客之间应有跨接线，并
应接地可靠。
4.6.6 母线要按分段图、相序、编号、方向和标志正确放置。
4.6.7 耐压试验
4.6.7.1用1000V、500V、2500V摇表先测量母线绝缘电阻
4.6.7.2 1KV以下的母线试验电压1000V，当回路的绝缘电阻值在上时，可采用 2500V 兆欧表代替，试验持续时间为1min。
4.6.7.3 6KV的母线耐压试验、10KV的母线耐压试验持续时间为
10MΩ以1min。
4.6.7.4 耐压后用 1000V和 2500V摇表，测量母线的绝缘电阻，并与耐压前
的测量值进行比较。
4.6.8 绝缘子和穿墙套管
4.6.8.1 绝缘子与穿墙套管安装前进行检查、瓷件、法兰应完整无裂纹，胶
合处填料完整，结合牢固。
4.6.8.2 绝缘子与穿墙套管安装前应按现行国家标准《电气装置安装工程电气设备交接试验标准》的规格合格。
4.6.8.3套管接地端子及不同的电压抽取端子应可靠接地。
4.7 变压器安装工程
4.7.1 变压器出库前应检查其型号，规格同设计图纸是否相同，所有附件是
否齐全，有无锈蚀，机械损伤和渗漏现象，油箱，油盖螺栓是否齐全，密封情况
是否良好，绝缘套管有无损坏裂纹现象，检查无误后，放可出库。
4.7.2 变压器运到现场后，在卸车前应确定高低前后侧方向无误后，方可卸车。
4.7.3 变压器基础轨道应水平，装有气体继电器的变压器，应使其顶盖沿气
体继电器气流方向有1-1.5%的升高坡度，变压器母线与封避母线连接其低压套
管中心线应与封避母线安装中心线相符。
4.7.4 变压器所有法兰连接处，应用耐油橡胶密封垫密封。
4.7.5 变压器到现场后，应先进行器身检查，当满足下列一者可以不必进行。
4.7.
5.1制造厂规定可不作器身检查者
4.7.
5.2容量为1000KVA及以下运输过程无异常情况者
4.7.
5.3 就地产品仅作短途运输的变压器，在运输过程中进行了有效监督，
无紧急制动，剧列振动，冲撞或严重颠簸等异常情况者
4.8 二次压接线
4.8.1 接线
4.8.1.1 高压以上电缆终端头，中间接头，及任何电缆先之接线需由具有此
方面多年经验之专门技术人员施作。（施工方式必需甲方同意才可施工处理）
4.8.1.2 任何电缆之接线，应使用压着端子或其类似材料，接线时不得过度
拉紧电线。
4.8.1.3 电缆接线上时，於剥除被覆外皮、屏蔽或铠装层及半导体层等时不
可伤及绝缘层，剥除绝缘层时不可伤及导体。
4.8.2 压着端子
4.8.2.1动力线接线端子需使用圆口压着端子，控制用线亦使用O型端子。
4.8.2.2 压着端子尺寸、规格应配合导线线径，固定螺丝大小及端子板接线
空间。
4.8.2.3使用压着工具压着时需对准，不可偏斜或损及导线。
4.8.2.4压着端子压着后，需套入甲方指定颜色的软质绝缘套管。
4.8.3 线码及颜色识别
4.8.3.1电缆两端需於适当位置依配线图示，套入电缆编号。
4.8.3.2动力电缆各导线，应套入绝缘套管，并采用明显标识，标明相序。
4.8.3.3控制用各蕊依甲方所供应电缆与规定颜色编号接线，套入线号标
志。
4.8.3.4线码识别应整齐清楚。
4.9 接地系统安装
4.9.1垂直接地板一般用长 2.5米的镀锌钢管或角钢一端做成尖角加工而
成。
4.9.2接地体顶面埋设深度应符合图纸要求，角钢及钢管接地体应垂直配
置。
4.9.3 接地体与建筑物的距离应符合图纸要求。
4.9.4 接地母线一般使用扁钢或圆钢，接地母线的连接应符合图纸要求。
4.10 自动化系统
日前国内日产 2000d/t 工艺生长线自动化系统包括：电视监视系统、质量检
测系统、窑诊断系统、粉尘测量系统。
4.10.1 电视监视系统
4.10.1.1窑冷却机监测
用电视摄像机监视窑头机组和熟料冷却机。这两种摄像机都安装在操作滑动
台架上，通过压缩空气，可以自动移动摄像机，一旦供电，供水或供气环节出现故
障，摄像机就自动退出。
4.10.1.2安全、保卫、监视系统
用带有风雨保护罩，防凝加热口和防晒保护罩的电视摄像机，监视，原材料
进料斗，水泥磨料斗、煤磨料斗以及堆取料机皮带机，包装机。
4.10.2 质量控制系统
质量控制系统，以取样系统，样品输送，样品整理系统，X 射线实验和程序
计算机系统为基础，服务于生产线的控制。这一系统，借助于工艺计算机和 X 光分析仪来控制目的，是使后边的原料仓装满质量一致的原料。此系统关键特点是连续探
测二氧化硅、二氧化二铝、三氧化铁和氧化钙在原料中的含量，探测仪器为 X 荧
光分析仪，所以取样设备要按一定的时间规律准备好取自原料磨机和原
料仓之间流动的原料样品。样品送到 X 荧光分析仪室旁边的备样室，然后将通过
一个粉碎磨磨成水泥状，然后再半自动地，传到X 荧光分析仪中。实际分析数据，周期性地传递到计算机系统，计算机系统计算出原料中新混合物的各种比例。然后
就发送到配料设备处。这一传递工作是用相应的控制定量喂料器的计算机完成的。
4.10.3 窑探测系统扫描
胴体扫描系统是建立在无触点测量的基础上，并且用红外线扫描仪监测窑壳温度。扫描仪把肉眼看不到的红外线变换成电信号，根据该信号，计算机算出窑壳
湿度。借助微处理机把测量到的温度数据收集起来，加以处理后在彩色监视仪上用
图形方式表示出湿度曲线和湿度变化图像。
胴体扫描系统，有助于优化窑的操作，直接关系到能源，耐火材料以及维修
和生产损耗等项目。扫描系统清晰度保证能够查出并确定窑衬的破坏情况，精确
到单块砖的破裂尺寸。
4.10.4 粉尘测量系统
该粉尘测量系统是用来测量包含微粒的废气中的粉尘量及粉尘浓度。测量原理是利用气体中固体微粒对光线的反射，吸收和散射作用而引起的衰变现象。其技术特点是：
⑴用于连续工作的测量设备
⑵在现场可以调定测量范围
⑶可以自动复零和灵敏度测检
⑷可自由调整报警值
4.11 电气自动化试验
4.11.1 电力变压器、高低压电动机以及电缆按以下要求进行试验：
4.11.1.1按生产厂家指定要求进行试验。
4.11.1.2以现场监理要求进行试验。
4.11.1.3若无特殊要求，按验收规范GBJ50150-91要求进行。
4.11.2 仪表单体调校
4.11.2.1 各工艺系统的现场安装仪表和中央控制室的盘上仪表安装之前都必
须进行单体调校，仪表的单体调校在环境条件满足调校要求的试验室内进行。
4.11.2.2 调校实验项目以设计技术条件和出厂使用说明书，出厂调试资料
为依据。
4.11.1.3 调校之前技术人员要确定实验项目，试验方法，所用的管路，线
路连接原理图，试验用气源、电源、标准压力，所选用的标准等精确度，量程要
满足要求。
4.11.2.4调校试验记录要用正式试验记录，反映调校试验真实情况，按工
艺系统仪表调校试验后应有试验报告，反应调校内容，方法所用标准等情况，试验记录，计算结果最后评定以及试验人员技术负责等项内容。
4.11.2.5 调校试验合格的仪表应按照工艺系统安装图将仪表的设计位号标
志清楚，封装完好，分类存放，以便安装时发放。
4.11.2.6典型回路调试。
4.12 减速机系统
4.12.1 组织有经验的工人技师、工程师认真研究，学习施工图纸及计算机
系统的有关技术资料。
4.12.2 在设备安装环境满足要求时，组织好设备出库就位的运输工作①运输过
程要防止冲撞设备，运输车辆要低速慢行，设备装车后要用绳固定；②设备运抵现场后用叉车或人力运至室内，禁止在地面拖动。
4.12.3 会同设备制造厂商、甲方、施工监理、施工人员一起对设备进行开
箱检验，认真填写开箱检验报告。
4.12.4 设备安装严格按照施工图及设备要求。施工保证盘柜的垂直度、不
平直度符合规定要求。
4.12.5电缆施工参照电气自动化电缆电线敷设方法结合计算机设备特殊要
求进行施工，应特别注意计算机电缆的特殊要求，如屏蔽与电源线的间距、交叉，盘柜进线隔板设置等问题。
4.12.6 计算机系统的接地，是系统能否正常、稳定、可靠运行的关键，施
工中应严格按照设计图纸及设备要求施工。
4.12.7选派有经验的工人技师，根据图纸要求及主管工程师的操作票进行
接线并做好标识（标识内容包括：图纸要求的端子号及操作者代号）要求布线整齐美观。
4.12.8在外部环境满足设备要求，内部完成接线，盘内检查达到设备要求
后，会同厂方、甲方、监理、设计单位一起对设备检查确认后，设备上电试运行。
4.12.9 调整试运行
①回路调试中应注意各回路之间电压等级，确保设备安全；
②调试过程中严格执行主管工程师负责制，禁止其他人员随意改动线路，搬动开关；
③调试过程中通讯机的使用一定要符合计算机的要求，正面大于 1m，禁止在柜内及侧面使用；
④调试中注意静电防护措施，操作方法要符合设备要求。
办公自动化系统使用说明书 您好！欢迎使用***办公系统，您将会快速展开企业办公和治理自动化的奇异之旅----本系统是您提升企业办公自动化水平的好帮手，它能协助您高效、优质地建立起功能强大的企业综合办公平台。 不管对初学者、熟悉运算机的人士、依旧通晓OA系统的专家，本使用手册均适用。它包含了安装和有效使用***办公系统的全部资料，详细讲述了包括差不多概念、使用技巧、专家提示以及技术细节。有了本使用手册便能够轻松学会使用***办公系统，同时真正的把握如何使用本软件为企业信息化建设服务。 第一部分：了解***办公系统,向您介绍本软件的各项功能模块，使您能迅速了解***办公系统的各模块能够实现的功能。 第二部分：治理***办公系统，软件提供了可视化、全功能、极为友好的治理系统，您能够通过权限设置进行安全爱护，通过软件集成、软件升级增强已有系统的功能。 用户在开始使用***办公系统之前，把握本书和其他***办公系统资料中所使用的术语是专门重要的。 黑体字表明所需选择的项目名称。 下划线表示新术语、引用手册标题。 大写字母表示文件名、命令名或缩写。 单击按动并开释一个鼠标按钮，具体的操作步骤会提示用户是单击鼠标按钮左键依旧右键。 双击迅速连击鼠标左键两次。 打开指向一个项并单击鼠标按钮。 指向移动鼠标指针光标。 选取将光标指向一个项目并单击鼠标左键。
您将专门快开始***办公系统的梦幻旅程。这提供了一些简单的供用户选择的做法，这取决于您想作什么： 1、若您是初次使用***办公系统或是仅仅想了解该系统，请参阅第一部分。 2、要治理***办公系统系统，请参阅第二部分。
一、***办公自动化系统简介 ***办公系统是一个先进的企业信息平台建立及爱护软件。它的设计宗旨是功能强大、操作简便、界面友好，软件运行基于Browser/Server 模式，符合当今技术进展的趋势；界面如同Windows的资源治理器，用户只要具备支持JavaScript和HTML3.2的扫瞄器（IE4.0 或Netscape 4.0以上）即可，这保证了用户使用的方便性和适应性，也使政府无需配备专门的技术人员来制作、爱护和治理自己的信息平台，只需把握电脑差不多使用技能的一般人员即可轻松完成以上工作，为企业大幅度节约了搭建企业级办公平台的成本，为企业的信息化建设铺平了道路。由于使用先进且对用户透亮的内嵌对象技术并通过专门的调试技术对整个软件进行了全面的测试和优化，因此在网络传输时的安全性、稳固性及传输速度比传统网络软件要强的多和快的多，软件的整体性能经多方测试，在同行业中居于绝对领先地位。选择***办公系统您的企业将插上信息的翅膀。我们愿助你一臂之力！ 二、技术特点 完全支持ＷＷＷ操作 ***办公自动化系统的所有模块都支持WWW操作，用户使用扫瞄器即可在Windows桌面环境下实现自动办公，符合当前的技术进展趋势。整个系统界面友好、美观、使用方便、大大降低了对使用者运算机知识的要求，专门适合于政府机关和各企事业单位的办公自动化和电子办公建设。另外，由于把所有的应用都统一到了WWW界面上，使得系统专门易于爱护，当软件需要升级的时候，系统治理员只需要在软件中选择自动升级，无需安装额外的软件，极大的减少了系统爱护的工作量。 组件化的治理思想
目录 1.工程概况 (2) 2.绿色施工概念 (2) 3.绿色施工原则 (2) 4.绿色施工要点 (2) 5.实施绿色施工技术要点 (3) 6.环境保护技术要点 (3) 7.节材与材料利用技术要点 (5) 8.节水与水资源利用技术要点 (7) 9.节能与能源利用技术要点 (7) 10.节地与施工用地保护技术要点 (8)
为落实市建委《关于在全市建设工程推行绿色施工的通知》（京建施[2008]651号）文件精神，推进集团绿色施工工作，节约资源、保护环境、保障广大施工人员健康安全，全面提升集团工程项目科学管理水平，特制定本绿色施工方案。 一、工程概况 1.总体简介 2.建筑设计概况
二、关于绿色施工 1.绿色施工的概念： 绿色施工是指工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源与减少对环境负面影响的施工活动，实现四节一环保(节能、节地、节水、节材和环境保护)。 2.绿色施工的原则： 2.1 绿色施工是建筑全寿命周期中的一个重要阶段。实施绿色施工，应进行总体方案优化。在规划、设计阶段，应充分考虑绿色施工的总体要求，为绿色施工提供基础条件。 2.2 实施绿色施工,应对施工策划、材料采购、现场施工、工程验收等各阶段进行控制，加强对整个施工过程的管理和监督。
3.绿色施工要点 3.1 绿色施工管理主要包括组织管理、规划管理、实施管理、评价管理和人员安全与健康管理五个方面。 3.1.1组织管理 建立绿色施工管理体系，并制定相应的管理制度与目标。 项目经理为绿色施工第一责任人，负责绿色施工的组织实施及目标实现，并指定绿色施工管理人员和监督人员。 项目部绿色施工管理小组成员： 组长：王喜进 副组长：孔祥明、蒋建陵、武永强 成员：唐建新、石严京、唐鹏、宋建国、李连众、胡玉明、 3.1.2规划管理 编制绿色施工方案。该方案在施工组织设计中独立成章，并按有关规定进行审批后实施。 3.1.3 实施管理 绿色施工应对整个施工过程实施动态管理，加强对施工策划、施工准备、材料采购、现场施工、工程验收等各阶段的管理和监督。 应结合工程项目的特点，有针对性地对绿色施工作相应的宣传，通过宣传营造绿色施工的氛围。 定期对职工进行绿色施工知识培训，增强职工绿色施工意识。 3.1.4评价管理 结合工程特点，对绿色施工的效果及采用的新技术、新设备、新材料与新工艺，进行自评估。 成立评估小组，对绿色施工方案、实施过程至项目竣工，进行综合评估。 3.1.5人员安全与健康管理 制订施工防尘、防毒、防辐射等职业危害的措施，保障施工人员的长期职业健康。 合理布置施工场地，保护生活及办公区不受施工活动的有害影响。施工现场建立卫生急救、保健防疫制度，在安全事故和疾病疫情出现时提供及时救助。 提供卫生、健康的工作与生活环境，加强对施工人员的住宿、膳食、饮用水等生活与环境卫生等管理，明显改善施工人员的生活条件。 三、实施绿色施工的技术要点 1.环境保护技术要点 1.1扬尘控制 运送土方、垃圾、设备及建筑材料等，不污损场外道路。运输容易散落、飞扬、流漏的物料的车辆，必须采取措施封闭严密，保证车辆清洁。施工现场
办公自动化系统使用手册甘肃万维信息技术有限责任公司
目录 1.首页 (6) 2.待办事宜 (8) 2.1.待办工作 (9) 2.2.新建工作 (10) 2.3.我的消息 (10) 3.个人事务 (11) 3.1.我的名片夹 (12) 3.1.1.名片夹分类 (13) 3.1.2.通讯录导出 (14) 3.2.个人日程 (15) 3.3.即时消息 (16) 3.4.消息提示设置 (17) 3.5.个人群组 (18) 3.6.手机短信 (19) 3.7.个人桌面设置 (21) 3.8.个人常用网址 (22) 3.9.信息汇聚设置 (23) 4.邮件系统 (24) 4.1.写邮件 (24) 4.2.收件箱 (28) 4.3.发件箱 (29) 4.4.草稿箱 (29) 4.5.垃圾箱 (29) 4.6.邮件查询 (30) 5.会议管理 (30) 5.1.会议室管理 (31) 5.2.会议申请 (31) 5.3.会议查询 (32)
5.4.会议统计 (33) 6.公共信息 (33) 6.1.公共信息类型 (34) 6.2.电子公告 (35) 6.3.单位通讯录 (36) 6.4.电子论坛 (39) 6.5.网上调查 (42) 6.6.内部新闻 (46) 6.7.大事记 (49) 7.公文管理 (51) 7.1.收文管理 (52) 7.1.1.流程配置具体操作 (54) 7.1.2.正文编辑功能说明 (61) 7.1.3.收文管理-流程流转 (63) 7.1.4.流程撤销 (64) 7.2.发文管理 (64) 7.2.1.拟文 (66) 7.2.2.流程配置具体操作 (67) 7.2.3.正文编辑功能说明： (72) 7.2.4.发文管理-流程流转 (74) 7.3.成文及分发 (75) 7.4.公文配置 (76) 7.5.公文查询 (77) 7.6.公文督办 (78) 7.7.公文登记薄 (79) 8.协同工作 (80) 8.1.新建协同 (80) 8.2.待发/已发协同 (82) 8.3.待办/已办协同 (84)
绿 色 施 工 方 案 建设有限公司二〇一七年三月十日
目录 一、工程概况 二、编制依据 三、绿色施工原则 四、具体实施措施 五、施工场地文明，人员安全与健康
一、工程概况： 工程名称：盈佳-罗马庄园3#住宅楼 建设单位：张家口市盈佳房地产开发有限责任公司 设计单位：张家口市塞洋建筑设计有限公司 勘察单位：张家口市金石岩土工程技术有限公司 监督单位：张家口市阳原县住建局建筑工程质量监督站 施工单位：张家口市第一建筑工程集团有限公司 监理单位：张家口中远工程项目管理有限公司 建设地点：位于阳原县广场街南 建筑层数：地下1层，地上11层； 建筑层高：地下一层2.9m，地上七层、十一层2.9m。 总建筑面积：4820.997m2；其中地下一层面积433.438m2，地上建筑面积4387.559m2， 占地面积1364.25m2，总高度为33m； 基础类型：筏板基础； 结构类型：剪力墙结构； 抗震设防烈度：7度； 设计标高：±0.000为绝对标高931.7m。 实施绿色施工，应进行总体方案优化。在规划、设计阶段，应充分考虑绿色施工的总体要求，为绿色施工提供基础条件。实施绿色施工,应对施工策划、材料采购、现场施工、工程验收等各阶段进行控制，加强对整个施工过程的管理和监督。 二、编制依据： 《绿色建筑评价标准》（ 《绿色施工导则》 《绿色建筑评价标识实施细则（试行修订稿）》、《绿色建筑评价技术细则（试行）》 《建设工程安全管理条例》（国务院第393号令） 《中华人民共和国环境保护法》
《污水综合排放标准》 本工程总承包工程招标文件、投标书、施工合同及相关附件 本工程施工组织设计、本工程安全文明施工组织设计 企业环境管理体系程序文件 三、施工原则： 3.1、总则 3.1.1、工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源与减少对环境的负面影响，实现“四节一环保”。 3.1.2、根据因地制宜的原则，运用ISO14000和ISO18000管理体系，将绿色施工有关内容分解到管理体系目标中去，使绿色施工规范化、标准化。 3.1.3、实施绿色施工，应对施工策划、材料采购、现场施工、工程验收等各阶段进行控制，加强对整个施工过程的管理和监督。 3.1.4、本工程绿色施工总体框架。
新主城二期工程3#-1项目（一标段）绿色施工实施方案 工程名称：新主城二期工程3#-1项目（一标段） 结构形式：剪力墙结构、二十七层、地下一层 建设单位：苏州新狮重建发展有限公司 勘察单位：苏州市城市建筑设计院有限责任公司 设计单位：中铁工程设计院有限公司 苏州市天地民防建筑设计研究院有限公司 监理单位：苏州新区新世纪建设监理有限公司 施工单位：苏州第五建筑集团有限公司 项目经理：王睿华
目录 1 编制依据 (3) 1.1施工合同 (3) 1.2主要规范 (3) 1.3主要法规 (3) 2 工程简介 (3) 2.1工程概况一览表 (3) 2.2设计简介 (4) 2.2.1 建筑装修设计简况 (4) 2.2.2 结构设计简况 (4) 2.3工程绿色施工的特点描述 (4) 2.3.1 工期要求高 (4) 2.3.2 地理位置特别 (4) 2.3.3 工程项目环境概况 (4) 3 环境保护方针、工程项目应实现的目标和指标 (4) 4 施工部署 (5) 4.1施工组织组成 (5) 4.2绿色施工组织系统 (5) 4.2.1 成立“项目绿色施工管理领导小组” (5) 4.2.2 绿色施工管理人员职责 (5) 5 绿色施工管理实施方法及技术措施 (5) 5.1节约能源、合理利用资源 (5) 5.2防止对大气污染 (5) 5.3防止对水的污染 (6) 5.4防止施工噪音污染 (6) 5.5限制光污染措施 (6) 5.6消防保卫 (6) 5.7文明施工、环保措施 (6) 5.8防止扰民措施 (7) 5.9控制环境污染项目 (7) 5.10绿色施工管理资料 (7) 5.11其他措施 (7) 6 现场管理细则与管理措施 (7) 7 资源投入一览表 (9) 8 启动日期和完成时间 (9)
☆☆☆公司自动化系统管理要点 第一章总则 第一条为了加强公司（以下简称公司）自动化系统的管理，确保自动化系统安全、稳定和可靠地运行，特制定本要点。 第二条设备处自动化室负责公司自动化系统的发展规划、立项、选型，对自动化系统硬件及软件的选型、安装、调试、运行、维护、检修、更新、报废等实行统一归口管理。 第三条本要点适用于基础自动化系统、过程自动化系统、电力综合自动化系统，不包含ERP、办公自动化和仪表、电气传动系统。 第四条本要点是对公司设备管理的完善与补充，若与设备管理制度或控股公司的管理制度发生冲突，按设备管理制度或控股公司管理制度执行。 第二章自动化系统硬件管理 第一节新建、技改、选型 第五条新建、改造自动化系统的设计、布局及设备选型，应符合行业技术标准，满足生产工艺控制及管理需求。 第六条所有自动化设备应符合图纸设计和相关技术要求，供应商在出厂前要进行静态调试，出厂时应有合格证和静态调试记录。设备安装前，安装单位应全面检查导线敷设、连接是否符合图纸要求和布线规范。设备安装完成后,送电前必须认真校线，不得漏校、误校。 第七条按照工程招投标程序，应选择有较好相关业绩的系统集成商负责自动化系统的集成，系统实施过程中要由工程项目部组织相关技术部门完成基本设计审查、详细设计审查和出厂前的验收。选择具有相关资质及业绩的专业施工单位施工，并严格按施工图纸及技术规范施工。 第八条热负荷试车之前，要经过严格的调试，系统集成商要做好调试记录，根据工艺要求，需要临时修改的配置或程序，修改后要有详细记录，并在竣工资料中注明。 第九条自动化系统验收应严格按施工单位（或设备厂家）提供的试车方案（含安全措施）、软件功能规格书及相关技术附件逐条进行。验收由设备处自动化室、各生产厂及相关处室参加，进行专业审核后，施工单位需交付完整竣工图纸一式二份二公司档案室存档，
洋湖生态湿地修复和保育工程项目 （休闲区）A、B、C区景观工程 绿 色 施 工 专 项 方 案 建设单位：长沙先导洋湖建设投资有限公司 监理单位：深圳市中行建设监理有限公司 施工单位：无锡市园林古典建筑有限公司
一、编制依据 1.《中华人民共和国环境保护法》 2.《中华人民共和国环境影响评价法》 3.《中华人民共和国大气污染防治法》 4.《中华人民共和国水污染防治法》 5.《中华人民共和国环境噪声污染防治法》 6.《中华人民共和国固体废物污染防治法》 7.《建设项目环境保护管理条例》 8.《绿色施工管理规程》DB11/513-2008； 9.《绿色施工导则》建质[2007]223号 10.《建筑施工场界噪声限值》（GB12523-90）； 11.《建筑施工场界噪声测量方法》（GB12524-90）； 12.《污水综合排放标准》（GB8978-1996）； 二、工程概况 1、一般概况 项目名称：洋湖生态湿地修复和保育工程项目（休闲区）A、B、C区景观工程 建设地点：长沙市大河西先导区洋湖垸片区 建设单位：长沙先导洋湖建设投资有限公司 设计单位：杭州园林设计院有限公司 工程内容：A、B、C区项目占地面积约37公顷，潇湘大道西沿线以西、洋湖大道以北、坪塘大道以东区域范围进行园林景观综合工程施工（包括绿化景观工程、园林建筑工程和公园配套设施及安装等）。
2、工程周边环境概况 项目北靠规划中的总部基地，南面是洋湖大道，西侧是洋湖湿地公园核心区，东隔潇湘大道与湘江为邻，项目地块地理条件优越，交通便利。区内由南北走向的兆新路、公交路穿越地块，将地块分成大
四、绿色施工措施 序号名称措施 一环 境 保 护 ① 扬 尘 控 制 1）现场内场地采用C20的混凝土浇筑，施工道路200mm厚。 2）回填土，砌筑用砂子等进场后，临时用密目网进行覆盖，控制一次进场量，分批进入，减少散发面积。用完后扫清干净。运土坡道要 注意覆盖，防止扬尘。 3）在现场设置封闭式垃圾站。施工垃圾用人工和农用车配合运至垃圾站，对垃圾按无毒无害可回收、无毒无害不可回收、有毒有害可回 收、有毒有害不可回收分类分拣、存放，并选择有垃圾消纳资质的承包 商外运至规定的垃圾处理场。 4）齿锯切割木材时，在锯机的下方设置遮挡锯末挡板，使锯末在内部沉淀后回收。钻孔用水钻进行，在下方设置疏水槽，将浆水引至容 器内沉淀后处理。 5）大直径钢筋采用直螺纹机械连接，减少焊接产生废气对大气的污染。大口径管道采用沟槽连接技术，避免焊接释放的废气体对环境的 污染。 6）常温干燥气候施工期间，每天派洒水车专门撒水，淋湿路面，减少扬尘。 7）结构施工期间，对模板内的木削、废渣的清理采用大型吸尘器吸尘，防止灰尘的扩散，并避免影响混凝土成型质量。 8）现场周边按着用地结合大型广告牌等构筑物设置围墙围栏，即挡噪声又挡粉尘。 9）保证运土车、垃圾运输车、混凝土搅拌运输车、大型货物运输车辆运行状况完好，表面清洁。散装货车箱带有可开启式翻盖，装料至 盖底为止，限制超载。挖土期间，在车辆出门前，在冲刷口派专人清洗 泥土车轮胎；运输坡道上可设置钢筋网格或基层废旧密目网振落轮胎上 的泥土。 10）与运输单位签署环保协议，使用满足本地区尾气排放标准的运输车辆，不达标的车辆不允许进入施工现场。 ② 噪 音 控 制 1）钢筋加工机械：本工程的钢筋加工机械全是新购置的产品，性能良好，运行稳定，噪音小。 2）木材切割噪音控制：在木材加工场地切割机周围搭设一面围挡结构，以减少噪音污染。 3）混凝土输送泵噪音控制：结构施工期间，根据现场实际情况确定泵送车位置，布置在远离人行道和其他工业区域的空旷位置，采用噪 音小的设备，必要时在输送泵的外围搭设隔音棚，减少噪音扰民。 4）混凝土浇筑：尽量安排在白天浇筑，选择低噪音的振捣设备。 一环 境 保 护 ③ 光 污 染 控 制 1）电弧焊焊接，用废旧模板钉维护挡板； 2）工地周遍设置大型罩式灯，随着工地的进度及时调整罩灯的角度，保证强光线不射出工地外。施工工地上设置的碘钨灯照射方向始终 朝向工地内侧。 3）必要时在工作面设置挡光彩条布或者密目网遮挡强光。
横峰县第一批光伏扶贫电 站建设项目 绿 色 施 工 方 案 江西晶科能源工程有限公司 二0一七年四月
批准：年月日审核：年月日编写：年月日
1、企业与绿色施工相关制度、标准 a) 3.1企业管理制度、标准 1.企业管理规定：《中国绿色施工管理规定》 2.企业奖励办法：《中国工程创优奖励办法》 3.企业QEO管理体系程序文件： 《设备管理程序》QEO-6-02 《资源管理程序》QEO-6-03 《废弃物控制程序》E-7-08 《水污染控制程序》E-7-09 《土壤污染控制程序》E-7-10 《大气、粉尘污染控制程序》EO-7-12 《噪声控制程序》EO-7-13 4.企业工法： 《建筑用脚手架短钢管光电控制自动焊接施工工法》 《平板玻璃钢圆柱模板施工工法》 《扣件式脚手架钢管自动调直油漆成套工法》 《引流法控制预应力孔道灌浆施工工法》 b) 3.2 中国绿色施工管理规定 第一章总则 第一条为加强公司现场绿色施工管理，使绿色施工规范化、标准化、制度化，根据建设部《绿色施工导则》（建质[2007]223号）、（绿色施工评价标准）、四川集团《施工现场企业形象管理规定》第二条绿色施工是指工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源与减少对环境负面影响的施工活动，实现四节一环保(节能、节地、节水、节材和环境保护)。绿色施工内容覆盖文明施工，其要求高于文明施工。 第三条绿色施工应符合国家的法律、法规及相关的标准规范，实现经济效益、社会效益和环境效益的统一。实施绿色施工，应依据因地制宜的原则，贯彻执行国家、行业和地方相关的技术经济政策。 第四条本规定在公司所属各单位范围内，承接条件较好、影响较大的项目作试点推行绿色施工，其他项目根据本规定，结合项目自身情况推行绿色施工部分措施。
自动化使用说明书 一、性能和特点 BNC6100系列有两种型号： BNC6110：用于单机自动化，通过远端开机信号控制发电机组自启停； BNC6120：在BNC6110基础上增加了市电电量监测和市电/发电自动切换控制功能（AMF），特别适用于一市一机构成的单机自动化系统。 其主要特点如下： ?液晶显示LCD为128×64，带背光，两种语言（简体中文、英文）显示，轻触按钮操作； ?适合于三相四线、单相二线、二相三线（120/240V）电源50/60Hz系统。?采集并显示市电/发电三相电压、三相电流、频率、功率参数； 市电 线电压 Uab, Ubc, Uca 发电 线电压 Uab, Ubc, Uca 相电压 Ua, Ub, UC 频率 F1 相电压 Ua, Ub, UC 频率 F2 负载 电流 IA,IB,IC，有功功率 P(KW)，无功功率 Q（Kvar）视在功率 S（KVA）,功率因数 PF,发电累计电能 kWh ?市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能； ?精密采集发动机的各种参量： 温度WT ℃/℉同时显示；机油压力OP kPa/Psi/Bar同时显示；燃油位FL 单位：%；转速SPD单位：RPM；电池电压VB单位：V；充电机电压VD单位：V；计时器HC可累计999999小时 累计启动次数最大可累计999999次 ?控制保护功能：实现柴油发电机组自动开机/停机、合分闸（ATS切换）及完善的故障显示保护等功能； ?具有得电停机、怠速控制、预热控制功能，且均为继电器输出。 ?参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部FLASH储存器内，在系统掉电时也不会丢失，控制器所有参数均可以在前面板进行设置，也可通过编程口用PC机测试软件进行设置（使用SG72适配器）； ?多种温度、压力、油位传感器可直接使用，并可自定义参数； ?多种起动成功条件（转速传感器、油压、发电）可选择； ?供电电源范围宽（8-35）VDC，能适应不同的起动电池电压环境； ?所以参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提高了整机的可靠性和稳定性； ?模块化结构设计，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。
项目绿色施工方案 1、绿色施工原则 做到四节一保：节约土地；节能；节水；要节材与资源利用；保护环境。 （1）节能措施 1）对施工人员进行教育，提高节能意识。 2）建立能源消耗台帐，制定节能措施。 3）施工过程中要制订节能措施，采用高效节能的设备和产品，提高能源利用效率，减少对大气环境的污染。 4）设置专门的监督管理小组，指派专人负责监督检查节水、节电措施的实施，杜绝无谓的浪费。 5）对施工设备进行定期维护、保养，保证设备运转正常。 6）临时设施用电设备要使用标有“ CCC标记的合格产品。 7）施工条件允许，可利用建筑物的永久设施，如围墙、水电设施等。 （2）节能效果 1）制订节能计划，采取控制手段（主要为用电）。 2）施工现场用电计算应按实际用电负荷加系数的方法或按工程预算用负荷适当进行调整。 3）办公和生活照明灯要采用先进的节能灯具，做到人离灯闭。电脑、打印设备等工作人员离开要随手关机，以降低电消耗。 4）对电消耗量较大的工艺制定专项节能措施。 （3）能源优化 1）施工过程中应使用符合国家及地方有关规定的清洁能源或可再生能源，以清洁能源替代污染大的能源。 2）施工现场应优先利用可再生能源做临时设施。 2、材料与资源 （1）材料选择 1）建筑工程使用的材料，应尽可能就地取材。建筑材料采购要制订明确的环保材料采购条款，对材料供应单位进行审核、比较、挑选。计算本地化材料比例，择其大者实施。
本地化材料比a =生产于距离施工现场500km之间的施工材料用量（t）/施工材料总用量（t） *100 ％ 2）采取措施使用符合对环境无害，对人体健康没有影响的绿色建材。 3）严格控制临时设施用料，尽量利用旧料、现场拆卸回收的材料。 4）使用的模板、脚手板、安全网等周转材料要选择耐用，维护、拆卸方便，回收方便的材料。 5）施工中购入的主材、辅材应符合设计对使用绿色材料的要求。材料的各项指标应达到现行国家绿色建材标准要求。 6）装饰装修材料的购入，尽量选择经过法定检测单位认证的绿色材料，并应按照以下规范、规程要求，进行有害物质评定检查： ①达到《民用建筑工程室内环境污染控制规范》GB5032—2010要求； ②达到《室内装饰装修材料有害物质限量》GBI8580-18588—2001要求； 7）混凝土外加剂选择应符合以下标准和规程的要求： ①《混凝土外加剂应用规程》应符合当地技术要求； ②《混凝土外加剂中释放氨的限量》GBI8588—2001要求； ③每方混凝土总碱含量应符合当地混凝土工程碱集料反应技术管理规定要求。 （2）材料节约 1 ）制定材料进场、保管、出库计划和管理制度。 2）材料合理使用，减少废料率，建立可再生废料的回收管理办法。 3）对废料进行二次选用，达到使用条件的要充分利用。 4）减少材料运输过程中材料的损耗率，加强施工过程材料可利用率。 5）周转材料注意维护，延长自有周转材料使用寿命。对租赁的周转材料依据施工周期，精确计算使用天数，不需用时及时退回租赁单位。 6）要回收利用施工过程中产生的建筑可再利用的材料。 7）比较实际施工材料消耗量与计算材料消耗量，提高节材率。 （3）资源再利用1）对场地建设现状进行调查，对现有建筑、设施再利用的可能性和经济性进行分析。合理安排工期，利用拟建道路和建筑物，减少资源能源消耗，提高资源再利用率，节约材料与资源。 ①施工期间充分利用场地及周边现有或拟建道路； ②施工期间充分利用场地内原有的给水、排水、供暖、供电、燃气、电信等市政设施；
绿色施工实施计划方案 (模板)1 云南建投第十五建设有限公司某项目绿色施工实施方案 审批： 审核： 编制： 云南建投第十五建设有限公司 2017 年 1 月 4 日 第 1 章编制依据及工程概况(1) 1.1编制依据(1) 1.2工程慨况(例) (1) 第 2 章绿色施工目标和指标(5) 2.1绿色施工的定义(5) 2.2绿色施工总体目标(5) 2.3安全文明施工目标(5) 2.4节材目标和指标(例如) (5)
2.5环境管理目标和指标(6) 2.6节地目标和指标(7)
2.7 节能目标和指标 (7) 2.8 节水目标和指标 (7) 2.9 绿色施工成本目标和节约目标 第 3 章绿色施工总体框架 (7) 第 4 章现场总平面布置 (8) 4.1 绿色施工总平面布置原则： 4.2 施工现场总平面布置 (9) 第 5 章绿色施工管理 (9) 5.1 组织管理 (9) 5.2 规划管理及管理制度 (12) 5.3 实施管理 (13) 5.4 评价管理 (15) 5.5 人员安全与健康管理 (16) 第 6 章环境保护 (18) (7) (8)
6.1扬尘控制(18) (1)土方施工阶段(18) (2 )地下室施工阶段(19)
(3)地上部分施工阶段(19) (4)装饰装修阶段(20) 6.2噪音振动控制(20) 6.3光污染控制(24) 6.4水污染控制(25) 6.5土壤保护(27) 6.6建筑垃圾控制(28) 6.7地下设施和资源保护(28) 第7 章节材与材料资源利用(28) 7.1结构材料的节约利用措施(28) 7.2主材的控制(30) (1)钢筋的控制(30) (2)混凝土的控制(31) (3)砌块及小型材料的控制(31) 7.3围护材料(31) 7.4装饰装修材料(32) 7.5周转材料(32)
建筑绿色施工计划 令狐采学 目录 1绿色施工目的及指导思想 1.1绿色施工目的 1.2指导思想 1.3编制的主要依据 2工程概略 2.1项目概略 2.2工程特点 3组织机构及职责 3.1机构设置 3.2组织机构： 3.3绿色施工小组职责 4绿色施工原则 5绿色施工目标 5.1绿色施工目标 5.2绿色施工目标管理 6通用工程 6.1土石方开挖 6.2土石方回填 6.3模板工程
6.4 钢筋工程 6.5 混凝土工程 6.6装饰装修工程 7给排水、消防洁净化施工 7.1通用控制 7.2给、排水管道装置控制 7.3消防管道装置控制 7.4暖通装置控制 1绿色施工目的及指导思想 1.1绿色施工目的 为加强..............................工程项目绿色施工管理水平，在包管质量、平安等基本要求的前提下，通过科学管理和技术进步，最年夜限度地节约能源、有效利用资源、呵护环境，减少污染，实现“四节一环保”的绿色施工目标。 1.2指导思想 经济效益、社会效益和环境效益统筹考虑，人与自然和谐成长。 1.3编制的主要依据 现行国家绿色施工、节能减排法令律例； 《建筑施工组织设计规范》（GB/T 50502）； 《建筑施工场界环境噪声排放标准》GBl2523； 绿色建筑评价标准GB/T50378。 《建筑工程绿色施工规范》GB/T 50905。 《建筑工程绿色施工评价标准》GB/T 50640。 《全国建筑业绿色施工示范工程管理办法(试行)》建协[]15
号文。 《全国建筑业绿色施工示范工程验收评价主要指标》（建协【】15号文）。 《全国建筑业绿色施工示范工程功效量化统计表》。 《绿色施工导则》建质[]223号文。 《中华人民共和国环境呵护法》。 《职业平安卫生及环境管理体系》法度文件。 《建筑施工场界环境噪声排放标准》（GB12523）。 《国家重点节能技术推广目录（第一、二、三批）》 《国家重点节能技术推广目录（第四、五、六批）》 其他相关要求及有关合同 2工程概略 2.1项目概略 本工程为....................................................... ................................................... 2.2工程特点 ..................................工程行业优质工程，争创国家优质工程金奖的工程创优目标。 3组织机构及职责 3.1机构设置 为绿色施工管理工作的顺利开展，成立神华胜利电厂新建工程项目土建专业绿色施工管理小组。小组下设组长、副组长、成员，具体担任绿色施工管理工作的实施，在包管质量、平安等基本要求
明发·明觉小镇项目 绿 色 施 工 方 案 浙江欣捷建设有限公司 二〇一七年三月十日
目录 第一章工程概况 (4) 1.1工程建设概况 (4) 1.2土建设计概况 (4) 1.3给排水、电气、暖通设计概况 (4) 1.4现场施工环境概况 (4) 第二章编制依据 (5) 第三章绿色施工目标 (6) 3.1绿色施工总体目标： (6) 3.2绿色施工目标分解 (6) 第四章项目绿色施工管理组织机构及职责 (8) 4.1绿色施工组织机构图 (8) 4.2岗位职责 (9) 4.3各单位绿色施工职责 (10) 第五章施工部署 (12) 5.1、施工部署 (12) 5.1.2规划管理 (12) 5.1.3绿色施工的一般规定： (12) 第六章绿色施工具体措施 (13) 6.1、环境保护措施 (13) 6.2、节材措施 (21)
6.3、节水措施 (25) 6．4、节能措施 (26) 6.5、节地措施 (27) 第七章应急预案措施 (28) 7.1重大事件的辨识及监测 (28) 7.2重大事件应急救援工作控制原则 (29) 7.3重大事件的具体控制措施 (29) 第八章附图 (39) 8.1施工平面布置图 (39) 8.2办公区平面布置图 (39) 8.3施工现场消防平面布置图 (39)
第一章工程概况 1.1工程建设概况 明发集团（马鞍山）环境建设有限公司拟在马鞍山市博望区新建明发明觉小镇启动区项目。该启动区分多期进行实施，主要包括10幢18层的住宅楼、8幢6+1F的住宅楼、16幢3F的住宅楼及部分1～2F商业、变配电等配套设施，场地北侧下设一层地下车库（虚线范围内，详见平面图），框剪结构(高层)及框架结构(低、多层及地下车库)。 建设单位：明发集团（马鞍山）环境建设有限公司 设计单位：厦门中建东北设计院有限公司 勘察单位：安徽省城建设计研究总院有限公司 监理单位：江苏雨田工程咨询集团有限公司 施工单位：浙江欣捷建设有限公司 1.2土建设计概况 本工程所有外墙采用：200厚混泥土多孔砖，内墙为：100厚或200厚加气混泥土砌块。（具体详本工程节能设计） 1.3给排水、电气、暖通设计概况 给排水工程主要包括生活给排水、消防给水、室外排水、屋面排水系统的预埋及安装调试；电气工程主要包括照明、公用动力系统、消防应急照明、弱电、景观照明等系统的预埋及安装调试；暖通主要包括整体取暖、降温、通风、排烟等系统的预埋及安装调试。 1.4现场施工环境概况 1.4.1交通条件
绿色施工实施规划方案 1、 1.0编制依据 1.《全国建筑业绿色施工示范工程管理办法》 2.《全国建筑业绿色施工示范工程验收评价主要指标》 3.建设部《绿色施工导则》（建质[2007]223号） 4.《民用建筑绿色设计规范》JGJ/T229-2010 5.《建筑工程绿色施工评价标准》GB/T50640-2010 6.《中国华西绿色施工管理规定》 7.《中国华西建筑工程施工工艺标准》HXQB-2007 8.公司QEO质量/环境/职业健康安全管理体系 9.本工程项目施工图纸、设计变更、合同
2、 2.0工程概况 a) 2.1建筑概况 工程名称康城四季花园二期项目工程地址广东省惠州市惠城区 建设单位惠州TCL房地产开发有限公司设计单位华森设计 监理单位江西省建设监理总公司施工单位中国华西企业有限公司总用地面积13443.76㎡地上建筑面积117101.1㎡总建筑面积140140.85㎡地下建筑面积???㎡ 层数 （地上/地下）酒店26/2 建筑高度 酒店99.90 办公50/2 办公209.65 建筑类别高层民用公共建筑抗震设防烈度6度，设计基本地震加速度值0.05g 建筑耐火等级一级防水等级（屋面/地下室）二级 汽车库防火分类I类 建筑构造做法 以下改为：按楼地面、墙面等按大类列出 室内 楼地面 水泥砂浆楼地面、水泥砂浆地面（带防水层）、地砖楼地面、地 砖楼地面（带防水层）、广场砖地面、水泥砂浆粗装楼面、磨光 花岗岩楼面、混凝土楼面等 内墙面 砂浆粗装墙面、乳胶漆墙面、防霉乳胶漆墙面、釉面砖墙面、 釉面砖墙面 踢脚水泥砂浆踢脚、地砖踢脚、花岗石踢脚 顶棚喷大白浆粗装顶棚、乳胶漆顶棚 室外 外墙外墙涂料墙面、面砖墙面、干挂花岗石墙面、铝合金外窗 屋面 有隔热上人屋面、有隔热不上人屋面、无隔热不上人屋面、种 植屋面 b) 2.2 结构设计概况 概况设计年限50年结构类型 框架—核心筒 结构办公楼框架核心筒 酒店框支剪力墙/框架 设计参数结构安全等级二地基基础设计等级甲抗震设防烈度 6 基础钻孔灌注桩基础 入岩 深度 2.0~2.5 米 场地土类别二类
自动化设备说明书样本 此文档为WORD 版可编辑修改 设备手册 目录 第1 章安全 ..................................................................... 5 1-1 内 容 . ......................................................................... 5 1-2安全装置的位 置 ................................................................ 6 1-3 安全装置的功 能 . ............................................................... 6 1-4 潜在危 险 . ..................................................................... 8 测试的过程中，压力测试增压缸是动作的 . ............................................. 8 压力测试完产品时动作 的 ........................................................... 8 推动产品时动作 的 ................................................................. 8 1-5 安全预 防 . (8) 1-5-1 机械方面 ................................................................ 8 1-5-2 电气方 面 ................................................................ 8 1-5-3 Lockout / Tag-out 程 序 (9)
特钢步进式加热炉自动化系统 操作说明 嘉德科技 一.系统功能操作说明 1、启动计算机 A - 打开计算机电源，自动进入WINDOWS-XP系统。 B - 进入系统登陆画面。
C - 不要输入任何数字，直接点击“确认”按钮。 D - 系统自动出现WINDOWS-XP系统画面，随后系统自动启动WinCC 监控系统。 2、用户登录 A - 出现下图1所示提示后，在Login栏输入用户名 B - 在Password栏输入用户密码 图1 C - 鼠标左键点击“OK”键，即可登录到系统 D - 鼠标左键点击“Cancel”键，取消用户登录 3、如果在系统运行时改变用户及授权 A - 用鼠标左键点击下方系统功能按钮图标，如下图所示： B - 重复用户登录中B-D的操作 C - 鼠标左键点击“Cancel”键，取消改变用户登录 4、系统功能按钮操作说明 ?上部功能操作区 图3 图3中各功能说明如下: ?报警条用户名 报警条报警确认日期时间
显示当前的最新报警 ? 报警确认 对当前最新报警的确认 ? 用户名 显示当前登录的操作员名（登录ID ），单击击此处亦可弹出登录画面。 ? 底部功能操作区左侧画面菜单 图3 ? 底部功能操作区右侧画面菜单 图4 图4中各功能说明如下： ? 用户登录 - 弹出用户登录画面 ? 报警记录 - 进入报警记录画面 ? 趋势图 - 进入趋势图功能画面 ? 返回首页–返回欢迎画面 用户登录 报警记录 趋势图 返回首页
5、报警记录画面操作说明 图5 图5中各功能按扭操作说明如下： ?单个确认 - 对单个报警记录进行确认 ?成组确认 - 对成组报警记录进行确认 ?滚动选择 - 对报警记录选择方式打开与否 ?滚动模式 - 有4种滚动选择模式 (1) 选择记录顶层 (2) 选择记录底部 (3) 向下滚动 (4) 向上滚动 ?循环滚动 - 使报警记录循环滚动 ?打印报警–打印画面显示的报警 ?选择 - 用于操作员定制报警记录。将弹出如下画面： 图6 单个确认 成组确认 滚动选择 选择 滚动模式 循环滚动 打印报警
和谐施工与绿色施工管理策划 16.1绿色施工原则 1、绿色施工是建筑全寿命周期中的一个重要阶段。实施绿色施工，应进行总体方案优化。在规划、设计阶段，应充分考虑绿色施工的总体要求，为绿色施工提供基础条件。 2、实施绿色施工,应对施工策划、材料采购、现场施工、工程验收等各阶段进行控制，加强对整个施工过程的管理和监督。 16.2绿色施工总体框架 绿色施工总体框架由施工管理、环境保护、节材与材料资源利用、节水与水资源利用、节能与能源利用、节地与施工用地保护六个方面组成。这六个方面涵盖了绿色施工的基本指标，同时包含了施工策划、材料采购、现场施工、工程验收等各阶段的指标的子集。 16.3绿色施工措施 1、环境保护措施，制定环境管理计划及应急救援预案,采取有效措施，降低环境负荷，保护地下设施和文物等资源。详见15.2环境保护方案. 2、节材措施，在保证工程安全与质量的前提下，制定节材措施。 (1)、进行施工方案的节材优化，减少材料浪费。 (2)、建筑垃圾减量化，尽量利用可循环材料。 (3)、加强建筑垃圾的回收再利用，力争建筑垃圾的再利用和回收率达到30%，建筑物拆除产生的废弃物的再利用和回收率大于40%。对于碎石类、土石方类建筑垃圾，可采用地基填埋、铺路等方式提高再利用率，力争再利用率大于50%。 (4)、施工现场生活区设置封闭式垃圾容器，施工场地生活垃圾实行袋装化，及时清运。对建筑垃圾进行分类，并收集到现场封闭式垃圾站，集中运出。 3、节水措施，根据工程所在地的水资源状况，制定节水措施。 (1)、施工中采用先进的节水施工工艺。 (2)、施工现场喷洒路面、绿化浇灌不宜使用市政自来水。现场搅拌用水、养护用水应采取有效的节水措施，严禁无措施浇水养护混凝土。 (3)、施工现场供水管网应根据用水量设计布置，管径合理、管路简捷，采取有效措施减少管网和用水器具的漏损。 (4)、现场机具、设备、车辆冲洗用水必须设立循环用水装置。施工现场办公区、生活区的生活用水采用节水系统和节水器具，提高节水器具配置比率。项目临时用水应使用节水型产品，安装计量装置，采取针对性的节水措施。 (5)、施工现场建立可再利用水的收集处理系统，使水资源得到梯级循环利用。 (6)、施工现场分别对生活用水与工程用水确定用水定额指标，并分别计量管理。 4、节能措施，进行施工节能策划，确定目标，制定节能措施。 (1)、制订合理施工能耗指标，提高施工能源利用率。 (2)、优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变频技术的节能施工设备等。
盐城翰林壹品四期住宅小区 绿 色 施 工 实 施 规 划 方 案 江苏建业建设集团有限公司 2015年10月20日
目录 第一章编制说明及编制依据 (4) 第一节编制说明 (4) 第二节编制依据 (4) 第三节工程概况。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 第二章绿色施工管理 (6) 第一节组织管理 (6) 第二节规划管理 (7) 第三节实施管理 (8) 第四节评价管理 (8) 第五节人员安全与健康管理 (8) 第三章环境保护 (9) 第一节扬尘控制 (9) 第二节噪音与振动控制 (11) 第三节光污染控制 (12) 第四节水污染控制 (12) 第五节土壤保护 (13) 第六节建筑垃圾控制 (14) 第七节地下设施、文物和资源保护 (15) 第四章节材与材料资源利用 (16) 第一节节材措施 (16) 第二节结构材料 (16) 第三节围护材料 (17)
第四节装饰装修材料 (18) 第五节周转材料 (18) 第五章节水与水资源利用 (20) 第一节提高用水效率 (20) 第二节非传统水源利用 (20) 第六章节能与能源利用 (21) 第一节节能措施 (21) 第二节机械设备与机具 (21) 第三节生产生活及办公临时设施 (22) 第四节施工用电及照明 (22) 第七章节地与施工用地保护 (23) 第一节临时用地指标 (23) 第二节临时用地保护 (23) 第三节施工总平面布置 (23)
第一章编制说明及编制依据 第一节编制说明 根据招投标文件、施工合同以及设计施工图纸，结合本工程施工组织设计和现场实际条件，并在充分理解的基础上进行编制的。本施工方案作为工程绿色环境管理的依据，编制时对施工部署、主要技术方案及措施、工程质量及施工安全保证体系、工程项目组织管理机构情况、施工现场平面布置、施工总进度计划控制等诸多因素进行充分考虑，突出其可行性、科学性。 本施工方案是我项目部为创建优质、高效、安全、文明、低耗等绿色施工，全面实现施工合同和设计图纸提出的各项要求而作出的慎重承诺，是做到绿色施工相关要求的指导性文件。 第二节编制依据 《中华人民共和国环境保护法》 《中华人民共和国环境影响评价法》 《中华人民共和国大气污染防治法》 《中华人民共和国水污染防治法》 《中华人民共和国环境噪声污染防治法》 《中华人民共和国固体废物污染防治法》 《建设项目环境保护管理条例》 《建筑施工场界噪声限值》（GB12523-90）； 《建筑施工场界噪声测量方法》（GB12524-90）； 《建筑节能工程施工质量验收规范》（GB54011-2007）； 《绿色施工导则》建制【2007】223号；
