二.镜片材料的光学性能 1.折射率n。
1)折射——光线从一种透明物体斜射入另一透明物体，其传播方向改变的现象。
2)折射率： ① 理论上定义：光线在真空中 (空气) 的传播速
度与光线在某该种透明物体中传播速度之比。
n=真空中的光速/透明物体中的光速。 ② 实验室测定折射率：入射角 (入射光线与界
面法线的夹角) 正弦值与折射角 (出射光线与界面法线夹角) 正弦值之比 n=sin i/sinj♀
损问题也可通过表面加硬技术加以解决。
♀
2.塑料按加热后的特点分为热塑性塑料，热固性塑料两大类。
(1) 热塑性塑料：加热 → 软化→ 冷却→ 固化。可逆
废料可以回炉再利用。例如：聚乙烯，聚氯乙烯等 (2) 热固性塑料：
成品加热 → 不软化 → 强热 → 碳化分解，不可逆
废料不能回炉再生利用。例如：酚醛塑料 (胶木) ，密胺等♀
五．按表面设计、加工形式分类 1.球面镜片 2.环曲面镜片 3.非球面镜片
4.缩径镜片 (草帽片) 5.等曲率削薄镜片六．按表面加膜处理分类 1.减反膜 2.加硬膜 3.憎水膜
4.彩色膜 5.保护膜♀
§第二章眼镜片的材料与性能要求 §S—上眼镜片的性能要求
一.镜片材料的性能要求
。眼镜是矫正视力、保护眼睛的医疗器具，所
所以形成了正镜片的会聚光线及负镜片
的发散光线。 ♀
§1—4 眼镜片的分类
眼镜片的分类，可按用途、材料、性质、规格、设计、加工等划分。
一.按用途分类 1.矫双焦点 (双光)
三焦点 (三光)
渐变多焦点 (渐进片)
2.遮阳、防护镜片
吸收式
反射式♀
二.按材料分类 1.光学玻璃镜片：白托片；克斯片；克塞片；

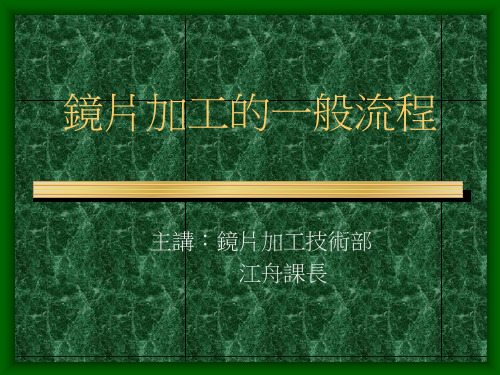

镜片加工的一般流程页PPT文档

2.3.1.5加工余量:單面0.3~0.5mm。 2.3.1.6常用機台:湘南、勇溢、齊田等。
2.3.2砂掛(SC)
2.3.2.1定義:是一種半精加工，主要是將鏡片加工成達到下一道工程(研磨)前所需要的面形精度、尺寸精度和表面粗糙度的工程。
2.3.2.2加工原理及加工工藝:面接觸成型法加工。用金剛石成形表面與待加工面相互磨削達到研磨前所需之工藝要求。
2.3球面鏡加工的一般流程
受入檢(KX65) →荒折(CG) →砂掛(SC) →研磨(PO) →洗淨(WC) →芯取(DC) →鍍膜(CO) →粘合(CA) →塗墨(PB) → QA 出荷檢(KX65) →包裝出荷
2.3.1荒折(CG)
2.3.1.1定義:是一種粗加工，主要是將鏡片硝材加工成一定形狀、尺寸精度和表面粗糙度的工程。
2.2幾個基本術語
2.2.1硝材:鏡片加工前的原材料、毛坯。主要有 RP、DP、切割等幾種型式。
2.2.2完品:加工完畢的鏡片。 2.2.3球面鏡R(半徑)值正負定義:
垂直於球面鏡軸向看球面鏡，球面球心在右時 R值為正，球面球心在左時R值為負。 2.2.4球面鏡D、S面定義(信泰特有)： D面:半徑絕對值較小的一個面； S面:半徑絕對值較大的一個面；注:對於平面，視R(半徑)值為無窮大(∞)，相對於凹面及凸面來說永遠是S面。
2.2.5鏡片加工十條守則
2.2.5.1移動鏡片時，要近者先拿、遠這先放； 2.2.5.2接觸鏡片時，眼晴要注視鏡片； 2.2.5.3鏡片放置須有間隔； 2.2.5.4搬動裝有鏡片的盤子或籃子時，須從底部托起，
高度不可過肩，搬動時須看清前面的狀態； 2.2.5.5不在鏡片面前談話； 2.2.5.6裝有成品鏡片的盤子要加蓋； 2.2.5.7從舊品先加工，先進先出； 2.2.5.8拿鏡片時要戴手指套； 2.2.5.9裝有鏡片的木盤或籃子不可突出通道、作業桌、

四年级上册美术课件6眼镜的设计浙美版秋3共32张PPT

这是人类历史上的第一块镜片。由水晶打造，被当做放大镜使用。
2700年前Biblioteka 手持式眼镜手持式的眼镜
1260年-1290年意大利产的第一幅可戴式眼镜。
对称
外框内框
可以设计什么形状的内框呢？
添加
模仿生活中事物进行设计
仿生设计
观察一下你们组的眼镜是用什么事物来设计的？
请你给它归归类
再见！
植物类动物类蔬菜类
水果类零食类乐器类
数字类几何形饰品类
球类瓶子杯子类
动物
蔬果
植物
瓶子
数字
夸张的造型、装饰
•摸一摸、看一看，寻找一下眼镜制作的方法
制作步骤
折画剪
制作的方法与步骤：
对折画造型
剪出造型
展开剪去内框位置
装上镜架
潜水镜滑雪镜
太阳镜
灵感来源于生活，思考决定未来，课后可以发挥想象设计更多与众不同的眼镜!

《眼镜加工一》课件

列举一些常见的眼镜加工问题，如镜片破损和装配不准确，并解释可能的原因。
眼镜加工中问题的解决方法和注意事项
提供解决眼镜加工问题的方法，如更换损坏的零件和调整装配角度，并分享注意事项。
眼镜加工中的质量管理和质量控制方法
介绍如何进行眼镜加工的质量管理和质量控制，包括检测和测试流程。
五、眼镜加工的发展趋势与前景
1
眼镜加工人员的基本素质
介绍眼镜加工人员应具备的ቤተ መጻሕፍቲ ባይዱ本素质，如细致的观察力和精确的手工能力。
2
眼镜加工人员的操作技巧
分享提高眼镜加工技巧的方法，如持续学习和积累经验。
3
眼镜加工人员的安全管理
强调眼镜加工人员应遵守安全操作规范，包括戴安全眼镜和正确使用机床工具。
四、眼镜加工中的问题及其解决方法
眼镜加工中常见的问题和原因分析
二、眼镜加工中的机械设备
眼镜加工机床的种类和特点
介绍眼镜加工中常用的机床类型和它们的特点，如自动镜片加工机和数控机床。
眼镜加工中常用的工具和配件
列举一些常用的工具和配件，如磨片工具、眼镜模具和配件螺丝。
眼镜加工机床的操作规程
解释如何正确操作眼镜加工机床，包括安全操作和保养。
三、眼镜加工中的人员要求

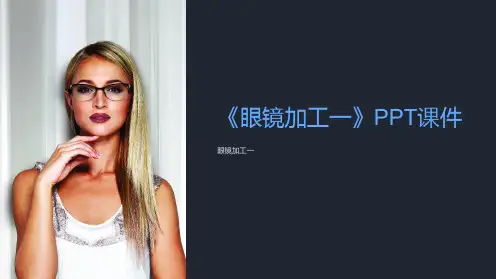

《眼镜加工一》PPT课件
眼镜加工一
一、眼镜加工的基础知识
眼镜加工的定义和分类
介绍眼镜加工的概念和不同类型的眼镜，如近视眼镜、太阳眼镜和防蓝光眼镜。
眼镜加工的流程
详细解释眼镜加工的步骤，包括验光、设计、加工、检测和装配。
眼镜加工中的基本操作技巧
介绍眼镜加工中的一些关键技巧，如镜片打磨和镜架调整。
眼镜加工行业现状和未来发展趋势
