场效应管(又称为MOSFET, Metal-Oxide-Semiconductor Field-Effect Transistor)是一种三极管，它是由金属-氧化物-半导体结
构组成的。

MOS场效应管的工作原理基于其门电压对导电状态的控制。

它主要由四个部分组成：栅极(gate)、漏极(drain)、源极(source)和绝缘层(insulating layer)。

栅极和源极之间绝缘层两侧有一个
半导体通道。

当没有电压应用在栅极时，绝缘层将阻止电流在通道中的流动，MOSFET处于关断状态，导电性排斥。

但是，当正电压应用
在栅极上时，它会形成一个电场，这个电场会吸引并导致半导体通道中的载流子(电子或空穴)向栅极周围移动。

这将导致通
道处于导通状态，由源极到漏极流动的电流增加。

根据栅极与源极之间的电压，MOSFET可以操作在三个不同
的工作区域：截止区、线性区和饱和区。

- 截止区：当栅极电压低于门阈电压时，MOSFET处于截止状态，没有电流流过整个器件。

- 线性区：当栅极电压高于门阈电压时，MOSFET处于线性区，电流的大小与栅极电压的差值成正比。

- 饱和区：当栅极电压进一步增加，使得MOSFET工作在饱和区，此时电流基本保持不变。

通过调整栅极电压，可以控制MOSFET的导通和截止，从而
实现对电流的控制和放大功能。

因此，MOSFET被广泛应用于电子设备，如放大器、开关和逻辑电路等。

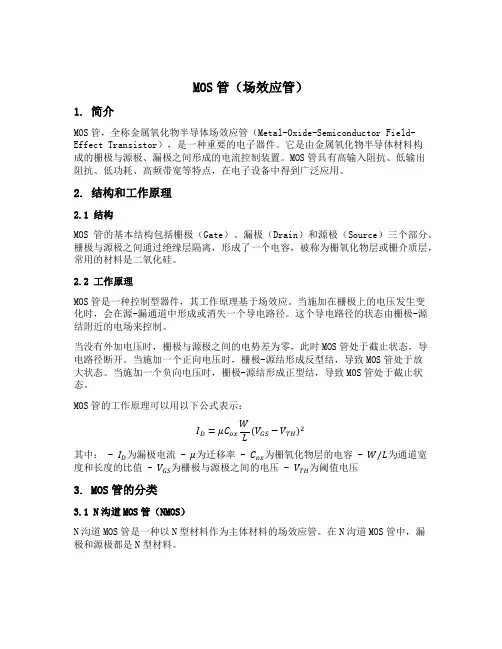

MOS管（场效应管）1. 简介MOS管，全称金属氧化物半导体场效应管（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种重要的电子器件。

它是由金属氧化物半导体材料构成的栅极与源极、漏极之间形成的电流控制装置。

MOS管具有高输入阻抗、低输出阻抗、低功耗、高频带宽等特点，在电子设备中得到广泛应用。

2. 结构和工作原理2.1 结构MOS管的基本结构包括栅极（Gate）、漏极（Drain）和源极（Source）三个部分。

栅极与源极之间通过绝缘层隔离，形成了一个电容，被称为栅氧化物层或栅介质层，常用的材料是二氧化硅。

2.2 工作原理MOS管是一种控制型器件，其工作原理基于场效应。

当施加在栅极上的电压发生变化时，会在源-漏通道中形成或消失一个导电路径。

这个导电路径的状态由栅极-源结附近的电场来控制。

当没有外加电压时，栅极与源极之间的电势差为零，此时MOS管处于截止状态，导电路径断开。

当施加一个正向电压时，栅极-源结形成反型结，导致MOS管处于放大状态。

当施加一个负向电压时，栅极-源结形成正型结，导致MOS管处于截止状态。

MOS管的工作原理可以用以下公式表示：I D=μC ox WL(V GS−V TH)2其中： - I D为漏极电流 - μ为迁移率 - C ox为栅氧化物层的电容 - W/L为通道宽度和长度的比值 - V GS为栅极与源极之间的电压 - V TH为阈值电压3. MOS管的分类3.1 N沟道MOS管（NMOS）N沟道MOS管是一种以N型材料作为主体材料的场效应管。

在N沟道MOS管中，漏极和源极都是N型材料。

3.2 P沟道MOS管（PMOS）P沟道MOS管是一种以P型材料作为主体材料的场效应管。

在P沟道MOS管中，漏极和源极都是P型材料。

3.3 CMOSCMOS（Complementary Metal-Oxide-Semiconductor）是由N沟道MOS管和P沟道MOS管组成的互补对。

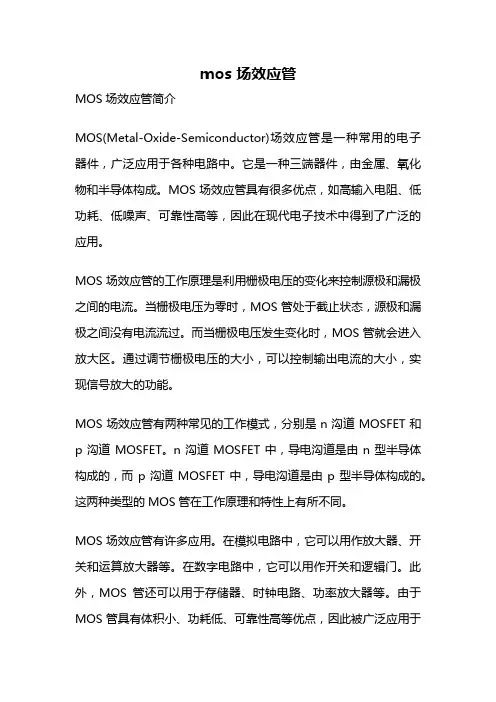

mos 场效应管MOS场效应管简介MOS(Metal-Oxide-Semiconductor)场效应管是一种常用的电子器件，广泛应用于各种电路中。

它是一种三端器件，由金属、氧化物和半导体构成。

MOS场效应管具有很多优点，如高输入电阻、低功耗、低噪声、可靠性高等，因此在现代电子技术中得到了广泛的应用。

MOS场效应管的工作原理是利用栅极电压的变化来控制源极和漏极之间的电流。

当栅极电压为零时，MOS管处于截止状态，源极和漏极之间没有电流流过。

而当栅极电压发生变化时，MOS管就会进入放大区。

通过调节栅极电压的大小，可以控制输出电流的大小，实现信号放大的功能。

MOS场效应管有两种常见的工作模式，分别是n沟道MOSFET和p沟道MOSFET。

n沟道MOSFET中，导电沟道是由n型半导体构成的，而p沟道MOSFET中，导电沟道是由p型半导体构成的。

这两种类型的MOS管在工作原理和特性上有所不同。

MOS场效应管有许多应用。

在模拟电路中，它可以用作放大器、开关和运算放大器等。

在数字电路中，它可以用作开关和逻辑门。

此外，MOS管还可以用于存储器、时钟电路、功率放大器等。

由于MOS管具有体积小、功耗低、可靠性高等优点，因此被广泛应用于集成电路中。

MOS场效应管还有一些特殊的类型，如MOS场效应管阻止型、增强型和耗尽型。

阻止型MOSFET在截止状态下有较高的电阻，而增强型MOSFET在截止状态下具有很低的电阻。

耗尽型MOSFET则是指在截止状态下，导电沟道上存在正电荷，使得电流得以流动。

MOS场效应管也有一些局限性。

由于其结构的复杂性，制造工艺相对较为复杂，成本较高。

此外，MOS管在高温和高压环境下容易受到损坏。

因此，在一些特殊的应用中，需要选择其他类型的器件来替代MOS管。

MOS场效应管是一种重要的电子器件，广泛应用于各种电路中。

它具有很多优点，如高输入电阻、低功耗等，被广泛应用于模拟电路和数字电路中。

然而，MOS管也有一些局限性，需要在实际应用中加以注意。

MOS场效应管MOS晶体管金属-氧化物-半导体(Metal-Oxide-Semiconductor)结构的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。

MOS管构成的集成电路称为MOS集成电路，而PMOS管和NMOS管共同构成的互补型MOS集成电路即为CMOS-ICMOSFET的结构MOSFET是Metal-Oxide-Silicon Field Effect Transistor的英文缩写，平面型器件结构，按照导电沟道的不同可以分为NMOS和PMOS器件。

MOS器件基于表面感应的原理，是利用垂直的栅压VGS实现对水平IDS的控制。

它是多子（多数载流子）器件。

用跨导描述其放大能力。

MOSFET晶体管的截面图如图1所示在图中，S＝Source，G=Gate,D=Drain。

NMOS和PMOS在结构上完全相像，所不同的是衬底和源漏的掺杂类型。

简单地说，NMOS是在P型硅的衬底上，通过选择掺杂形成N 型的掺杂区，作为NMOS的源漏区；PMOS是在N型硅的衬底上，通过选择掺杂形成P型的掺杂区，作为PMOS的源漏区。

如图所示，两块源漏掺杂区之间的距离称为沟道长度L，而垂直于沟道长度的有效源漏区尺寸称为沟道宽度W。

对于这种简单的结构，器件源漏是完全对称的，只有在应用中根据源漏电流的流向才能最后确认具体的源和漏。

器件的栅电极是具有一定电阻率的多晶硅材料，这也是硅栅MOS器件的命名根据。

在多晶硅栅与衬底之间是一层很薄的优质二氧化硅，它是绝缘介质，用于绝缘两个导电层：多晶硅栅和硅衬底，从结构上看，多晶硅栅-二氧化硅介质-掺杂硅衬底(Poly-Si--SiO2--Si)形成了一个典型的平板电容器，通过对栅电极施加一定极性的电荷，就必然地在硅衬底上感应等量的异种电荷。

这样的平板电容器的电荷作用方式正是MOS器件工作的基础。

MOS管的模型MOS管的等效电路模型及寄生参数如图2所示。

图2中各部分的物理意义为：（1）LG和RG代表封装端到实际的栅极线路的电感和电阻。

六种场效应管一、结型场效应管结型场效应管是一种单极场效应管，其工作原理是基于栅极电压改变二氧化硅（SiO2）层中电荷分布来实现对漏极电流的控制。

它的工作特点是在工作过程中不需要很大的功耗，并且具有良好的噪声特性。

在电子设备中，结型场效应管通常用于放大、振荡、开关等电路中。

二、绝缘栅型场效应管绝缘栅型场效应管是一种单极场效应管，其工作原理是通过在二氧化硅（SiO2）绝缘层上覆盖金属薄膜来实现对源极和漏极之间的控制。

由于没有栅极氧化层与半导体之间的电容，因此其输入电阻非常高，并且具有低噪声特性。

在电子设备中，绝缘栅型场效应管通常用于放大、振荡、开关等电路中。

三、MOS型场效应管MOS型场效应管是一种单极场效应管，其工作原理是通过在金属-氧化物-半导体（MOS）结构上施加电压来改变电荷分布实现对漏极电流的控制。

它的优点是输入电阻高、驱动电流小、功耗低、易于集成等。

在电子设备中，MOS型场效应管通常用于放大、振荡、开关等电路中。

四、高电子饱和迁移率型场效应管高电子饱和迁移率型场效应管是一种具有高电子饱和迁移率的单极场效应管。

它的工作原理是通过改变栅极电压来改变半导体内部的电子饱和迁移率实现对漏极电流的控制。

它的优点是具有高速响应和低功耗特性，适用于高速数字电路和模拟电路中。

五、高电子饱和迁移率型场效应管高电子饱和迁移率型场效应管是一种具有高电子饱和迁移率的双极场效应管。

它的工作原理是通过改变栅极电压来改变半导体内部的电子饱和迁移率实现对漏极电流的控制。

它的优点是具有高速响应和低功耗特性，适用于高速数字电路和模拟电路中。

六、结型双极型场效应管结型双极型场效应管是一种双极场效应管，其工作原理是基于栅极电压改变半导体内部的电子和空穴浓度实现对漏极电流的控制。

它的优点是具有高速响应和低功耗特性，适用于高速数字电路和模拟电路中。

同时，它还具有较好的噪声特性和稳定性，适用于各种复杂的电子设备中。

mos管场效应管摘要：1.引言2.什么是MOS 管和场效应管3.MOS 管和场效应管的工作原理4.MOS 管和场效应管的特性比较5.MOS 管和场效应管的应用领域6.结论正文：MOS 管和场效应管是两种不同类型的半导体器件，它们都具有放大和开关等功能，广泛应用于各种电子设备中。

下面将从它们的定义、工作原理、特性比较和应用领域等方面进行详细介绍。

1.引言MOS 管（Metal-Oxide-Semiconductor Transistor，金属- 氧化物- 半导体晶体管）和场效应管（Field Effect Transistor，场效应晶体管）是两种常见的半导体器件，它们在现代电子设备中扮演着重要角色。

本文将对这两种器件进行详细解析，以帮助读者更好地理解它们的工作原理和应用。

2.什么是MOS 管和场效应管MOS 管是一种三端半导体器件，由金属导电层、氧化物绝缘层和半导体基片组成。

它的主要功能是控制电路中的电流流动，具有高输入阻抗、低噪声和低功耗等特点。

场效应管是一种四端半导体器件，由源极、漏极、栅极和衬底组成。

它的主要功能是通过改变栅极电势来调节源漏电流，具有响应速度快、驱动能力强和可控制的电流增益等特点。

3.MOS 管和场效应管的工作原理MOS 管的工作原理：当栅极施加正向电压时，栅极和源极之间的绝缘层上会形成一个正向电场。

这个电场可以吸引源极处的电子，使其向栅极方向运动。

如果这个电子流足够大，就会形成一个电流，从而导致MOS 管的导通。

场效应管的工作原理：当栅极施加正向电压时，栅极和源极之间的绝缘层上会形成一个正向电场。

这个电场会使得源极处的电子被吸引到靠近栅极的位置，从而减小源极和漏极之间的电阻。

如果栅极电压足够大，源漏电流将显著增加，从而导致场效应管的导通。

4.MOS 管和场效应管的特性比较MOS 管和场效应管在特性上有一定的差异。

MOS 管具有更高的输入阻抗、更低的工作电压和更小的功耗，但驱动能力较弱；而场效应管具有更强的驱动能力、更高的电流增益和更快的响应速度，但输入阻抗和功耗相对较差。

MOS 场效应管的工作原理及特点场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。

有N沟道器件和P 沟道器件。

有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。

IGFET也称金属-氧化物-半导体三极管MOSFET（Metal Oxide SemIConductor FET）。

MOS场效应管有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。

场效应管有三个电极：D(Drain) 称为漏极，相当双极型三极管的集电极；G(Gate) 称为栅极，相当于双极型三极管的基极；S(Source) 称为源极，相当于双极型三极管的发射极。

增强型MOS(EMOS)场效应管道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。

在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。

P型半导体称为衬底(substrat)，用符号B表示。

一、工作原理1．沟道形成原理当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。

当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。

耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。

进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。

场效应管(MOS)1图片：2场效应管的符号场效应管在电路中通常用字母Q、VT表示。

场效应管符号图1所示。

现在好多电路中大多用的MOS管都是8个脚的。

图1场效应管的种类及图形符号3场效应管的分类目前在绝缘栅型场效应管中，应用广泛的是MOS场效应管，简称MOS管。

如果按照沟道半导体材料的不同，场效应管可以分为：结型场效应管和绝缘栅型场效应管。

而绝缘栅型场效应管又分为N沟耗尽型和增强型，P沟耗尽型和增强型四大类。

如果按照导电方式来划化，场效应管可分为耗尽型与增强型。

结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

4场效应管三种工作状态1：截止状态UGS=0时，场管截止，D、S极间相当于开路。

2：放大状态UGS大于0但又小于开启电压时，场管处于放大状态。

一般笔记本中的场管只用到导通和截止两个状态。

3：饱和导通UGS大于开启电压时，场管导通，DS极间相当于短路，开启电压一般0.45V~3V。

2.7.4场效应管的应用笔记本上采用的场效应管大多数为绝缘栅型，增强型N沟道最多，其次是增强型P沟道，结型管和耗尽型管一般都没有用到。

场效应管在笔记本主要用在各电路的供电部分，主要为降压作用,D极接供电，电源管理芯片通过控制其G极的电压，来调整S极的输出电压高低。

在D极电压不变的情况，G极电压越高，S极输出电压越高。

5场效应管的测量用万用表的二极管档，测量之前先放电，只有D、S极间有一次读数为正常。

图2-42为测量的等效图，图中的二极管是等效测量出来的二极管值，N沟道场管黑表笔接D极红表笔接S极有一次读数，P沟道的场管则相反。

图2-42场效应管测量等效图6场效应管的代换尽量原型号代换，用不同型号代换时，应选择极性相同的、极限参数相近的代换；场所管怕静电，最好用防静电烙铁或热风焊台进行焊接。

其它不同型号的场效应管请查询相关资料：。

mos管数字电路
MOS管，即场效应管，是数字电路中最常见的晶体管之一。

它通常用于实现基本的逻辑门，例如与门、或门和非门等。

在数字电路中，MOS管可以作为开关使用，通过控制栅极电压来控制源漏极之间的导通和截止，从而实现数字信号的传输和处理。

MOS管具有低功耗、高输入阻抗、噪声容限大等优点，因此在数字电路中得到了广泛应用。

此外，由于MOS管可以由P 型或N型半导体制成，因此可以构成互补的MOS晶体管对，以CMOS逻辑的形式制造具有非常低功耗的开关电路。

在数字电路中，MOS管还可以用于实现各种数字逻辑功能，例如加法器、减法器、比较器、译码器等。

此外，MOS管还可以用于构成各种数字集成电路，如微处理器、存储器等。

需要注意的是，MOS管在使用时需要注意其静态特性和动态特性，以确保电路的正常工作。

同时，还需要注意MOS管的驱动能力和功耗等问题，以满足实际应用的需求。

总之，MOS管是数字电路中非常重要的元件之一，具有广泛的应用前景。

第五章MOS 场效应管的特性5.1MOS 场效应管5.3体效应第五章MOS 场效应管的特性5.1 MOS 场效应管5.2 MOS 管的阈值电压5.3 体效应115.5MOSFET 的噪声5.6MOSFET 尺寸按比例缩小5.7MOS 器件的二阶效应5.4 MOSFET 的温度特性5.5 MOSFET 的噪声5.6 MOSFET 尺寸按比例缩小5.7 MOS 器件的二阶效应1）N 型漏极与P 型衬底；2）N 型源极与P 型衬底。

5.1 MOS 场效应管5.1.1 MOS 管伏安特性的推导两个PN 结：图2）1）2同双极型晶体管中的PN 结一样，在结周围由于载流子的扩散、漂移达到动态平衡，而产生了耗尽层。

3）一个电容器结构：23）栅极与栅极下面的区域形成一个电容器，是MOS 管的核心，决定了MOS 管的伏安特性。

p+/ n+n(p) MOSFET的三个基本几何参数toxpoly-Si diffusionDWG L3p+/ n+⏹栅长:⏹栅宽:⏹氧化层厚度:LWt oxSMOSFET的三个基本几何参数⏹L min、W min和t ox由工艺确定⏹L min：MOS工艺的特征尺寸(feature size)决定MOSFET的速度和功耗等众多特性⏹L和W由设计者选定⏹通常选取L= L min，设计者只需选取W，W是主要的设计变量。

⏹W影响MOSFET的速度，决定电路驱动能力和功耗4MOSFET 的伏安特性:电容结构⏹当栅极不加电压或加负电压时，栅极下面的区域保持P 型导电类型，漏和源之间等效于一对背靠背的二极管，当漏源电极之间加上电压时，除了PN 结的漏电流之外，不会有更多电流形成。

⏹当栅极上的正电压不断升高时，P 型区内的空穴被不断地排斥到衬底方向。

当栅极上的电压超过阈值电压V T ，在5栅极下的P 型区域内就形成电子分布，建立起反型层，即N 型层，把同为N 型的源、漏扩散区连成一体，形成从漏极到源极的导电沟道。
