电工基本操作培训之 试电笔
- 格式：pptx
- 大小：322.49 KB
- 文档页数：15
下载文档原格式
合集下载
维修电工实训指导书
维修电工实训指导书第一部分电工常用工具和仪器、仪表1.1 电工常用工具电工工具种类很多，这里仅介绍一些常用的电工工具。
一、钢丝钳、尖嘴钳、扁嘴钳钢丝钳常称钳子，常用于夹持或折断金属薄板以及切断金属丝。
尖嘴钳常用于较小空间下的夹持或弯折操作。
扁嘴钳常用于间断较粗的电线和金属丝。
这些工具也是家庭常用工具。
一般带绝缘手柄的钳子手柄耐压为500V，在带电操作时，手与钳子的金属部分应保持2cm以上的距离。
二、剥线钳剥线钳是用来剥除电线、电缆端部塑料绝缘层的专用工具。
它可以带电（500V以下）剥除电线末端的绝缘层。
使用方法：根据电线粗细，选择合适的剥线钳口，把电线头放入剥线钳，然后握紧钳把，即可剥掉绝缘层。
三、压线钳压线钳是电工用于接线的一种工具，它可以用于压接较小的接线鼻，操作十分方便。
另外，有一种手动的压线钳有4种腔体，不同的腔体适用于不同规格的导线和接线端子。
四、电工刀电工刀是电工在装配维修时用于割削电线绝缘外皮，割削绳索、木板等物品的工具。
注意，一般电工刀的手柄不是绝缘的，严禁用电工刀带电操作。
五、螺丝刀、活络扳手、手锤螺丝刀用于拧紧螺丝。
活络扳手用于旋动螺母。
手锤是在安装或拆卸电器设备时捶击用。
六、电烙铁电烙铁是常用的焊接工具，它可以焊接电线接头、电器元件接点等。
电烙铁的形式很多，有外热式电烙铁、内热式电烙铁等。
七、手电钻、电锤、手持磨光机手电钻是在设备安装时钻孔用。
电锤是一种旋转带冲击电钻的工具，他比手电钻的冲击力大，主要用于在建筑混凝土柱上钻孔。
手持磨光机：用于打磨。
八、低压验电笔验电笔又称试电笔，简称电笔。
它是用来检查低压导体和电气设备的金属外壳是否带电的一种常用工具。
使用验电笔要注意以下问题：1、使用验电笔之前，首先要检查验电笔内有无安全电阻、能否正常发光以及有无受潮或进水现象，检查合格后方可使用。
2、使用时，应当注意避光，防止因光线太强看不清氖管是否发光而造成误判。
3、螺丝刀状的电笔，在用它拧螺钉时，用力要轻，以防损坏。

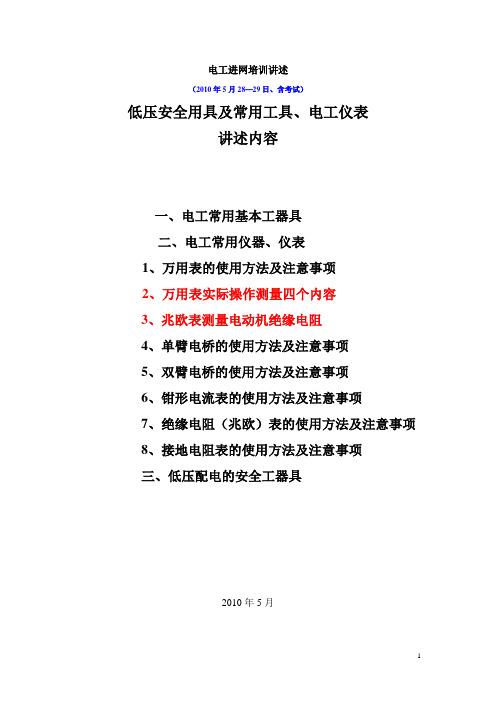

低压安全用具及电工常用工具
电工常用工具是指电工维修必备的工具，包括验电笔、钢丝钳、电工刀、螺钉旋具和扳手等。维修电工使用工具进行带电操作之前，必须检查绝缘套的绝缘是否良好，以防止绝缘损坏，发生触电事故。
一、验电笔又称试电笔，是电工常用的低压试电器，用它可以方便地检查低压线路和电器设备是否带电，其检测电压在60---500V之间。验电笔由氖管、2MΩ电阻、笔身和笔尖构成，弹簧、氖管和电阻依次相连，两端分别与金属笔尖和金属笔挂相连接。使用时，金属笔尖接触被测电路或带电体，人的手指接触金属笔挂，这样电路或带电体，人体和大地形成导电回路。当带电体与地之间的电压超过60V时，氖管发出红色浑光，表明被测体带电。
二、钢丝钳，绝缘柄钢丝钳是维修电工的必备工具。绝缘柄耐压500V，可在有电的场合下使用。常用的规格有150mm、175mm、200mm三种。它的主要用途是，剪切导线和钢丝等较硬的金属物体。
钢丝钳由钳头、钳口、齿口、刀口和侧口四个部分组成。它的用途很多，钳口用来弯绞或钳夹导线线头；齿口用来紧固或松起螺母，刀口用来剪切导线或剖削软导线的绝缘层；铡口用来剪切电线线芯等。
十、电锺，电锺是一种具有旋转、冲击复合运动机的电动工具，电锺的功能很多，可用在砖混结构上钻孔、凿眼、开槽、并且能向垂直或其它任意角度钻孔，而且工效高、速度快。常用钻头有16mm、22mm、30mm等规格。
十一、射钉枪，射钉枪的种类繁多，结构大致相同，在使用射钉枪时，必须与紧固件保持垂直位置，且紧靠基体，由操作人员用力顶紧才能发射，有的射枪设有保险装置防止射钉打飞落地起火，还有的射钉枪装有防护罩，没有防护罩时就不能打响，从而增强了安全可靠性。
十四、焊接工具类；电络铁、电络铁也是维修电工常用工具，通常用于装修电子控制线路时、焊接电子元件或其他小型物件使用。
十五、喷灯，喷灯是一种喷射火焰对工件进行加热的工具，大面积铜导线、铝导线过渡接头的搪锡，以及其他焊接表面防氧化镀锡等。
一、验电笔又称试电笔，是电工常用的低压试电器，用它可以方便地检查低压线路和电器设备是否带电，其检测电压在60---500V之间。验电笔由氖管、2MΩ电阻、笔身和笔尖构成，弹簧、氖管和电阻依次相连，两端分别与金属笔尖和金属笔挂相连接。使用时，金属笔尖接触被测电路或带电体，人的手指接触金属笔挂，这样电路或带电体，人体和大地形成导电回路。当带电体与地之间的电压超过60V时，氖管发出红色浑光，表明被测体带电。
二、钢丝钳，绝缘柄钢丝钳是维修电工的必备工具。绝缘柄耐压500V，可在有电的场合下使用。常用的规格有150mm、175mm、200mm三种。它的主要用途是，剪切导线和钢丝等较硬的金属物体。
钢丝钳由钳头、钳口、齿口、刀口和侧口四个部分组成。它的用途很多，钳口用来弯绞或钳夹导线线头；齿口用来紧固或松起螺母，刀口用来剪切导线或剖削软导线的绝缘层；铡口用来剪切电线线芯等。
十、电锺，电锺是一种具有旋转、冲击复合运动机的电动工具，电锺的功能很多，可用在砖混结构上钻孔、凿眼、开槽、并且能向垂直或其它任意角度钻孔，而且工效高、速度快。常用钻头有16mm、22mm、30mm等规格。
十一、射钉枪，射钉枪的种类繁多，结构大致相同，在使用射钉枪时，必须与紧固件保持垂直位置，且紧靠基体，由操作人员用力顶紧才能发射，有的射枪设有保险装置防止射钉打飞落地起火，还有的射钉枪装有防护罩，没有防护罩时就不能打响，从而增强了安全可靠性。
十四、焊接工具类；电络铁、电络铁也是维修电工常用工具，通常用于装修电子控制线路时、焊接电子元件或其他小型物件使用。
十五、喷灯，喷灯是一种喷射火焰对工件进行加热的工具，大面积铜导线、铝导线过渡接头的搪锡，以及其他焊接表面防氧化镀锡等。
电工基本操作技能.
4) 多股铜芯线的分支连接 连接方法 （2）导线与针孔接线柱的连接 1) 导线与针孔式 接线柱的连接
图2.14 导线与针孔式接线柱的连接 法
图2.15 单股芯线羊眼圈弯
2) 线头与螺钉平压式接线桩的连接 连接方法 （3）铝芯导线的连接 连接方法
图2.16 多股芯线压接圈弯法
3．导线的焊接 这里讲的焊接指的是锡焊。
锡焊是利用受热熔化的焊锡对铜、铜合金、钢、镀 锌薄钢板等材料进行焊接的一种方法。锡焊接头具有 良好的导电性、一定的机械强度以及对焊锡加热熔化 后，可方便地拆卸等优点，所以在生产上应用较广。
（1） 电烙铁 电烙铁是用来焊接导线接头，电气元件接点或焊掉导线
接头和电气元件接点。电烙铁的工作原理是利用电流 通过发热体（电热丝）产生的热量熔化焊锡后进行焊 接。
电工刀（见图2.3）适用于电工在装配维修 工作中割削导线绝缘外皮，以及割削木桩和割 断绳索等。
图2.3 电工刀
4. 螺丝刀
螺丝刀又称“起子”,螺钉旋具等。其头部 形状有一字形和十字形（见图2.4）两种。
图2.4（a） －字形
（b） ＋字形
5. 剥线钳 剥线钳用来剥削截面积6mm2以下塑料或
橡胶绝缘导线的绝缘层，由钳口和手柄两部分 组成。其外形如图2.5所示。
4．接头的绝缘层强度应与导线的绝缘强度一样。
四 线卡的使用
铝片线卡固定塑料护套线的操作步骤
1) 电烙铁加焊 。 2) 沾焊 。 3) 喷灯加焊 这种方法适合较大尺寸母材的焊接。
（5）锡焊注意事项 1) 电烙铁在使用中一般用松香做为焊剂，特别是电
线接头、电子元器件的焊接，一定要用松香做焊剂，严 禁用盐酸等带有腐蚀性焊锡膏焊接，以免腐蚀印刷电路 板或短路电气线路。
电工安全技术基本操作技能
（3） 直流电流的测量 测量时，万用表必须串入被测电路。 必须注意表笔的正、负极性。测量时，红表笔
接电路断口高电位端，黑表笔接低电位端。 在不清楚被测电流大小情况下，量程宜大不宜
小。严禁在测量中拨动转换开关选择量程。 （4） 电阻的测量 正确选择电阻倍率档，使指针尽可能接近标度
尺的几何中心，可提高测量数据的准确性。 严禁在被测电路带电的情况下测量电阻。 测量时，直接将表笔跨接在被测电阻或电路的
4. 橡套软电缆绝缘层的剖削
用电工刀从端头任意两芯线缝隙中割破部分护 套层。然后把割破已分成两片的护套层连同芯 线（分成两组）一起进行反向分拉来撕破护套 层，直到所需长度。再将护套层向后扳翻，在 根部分别切断。
5. 铅包线护套层和绝缘层的剖削
铅包线绝缘层分为外部铅包层和内部芯线绝缘 层。剖削时先用电工刀在铅包层上切下一个刀 痕，再用双手来回扳动切口处，将其折断，将 铅包层拉出来。内部芯线的绝缘层的剖削与塑 料硬线绝缘层的剖削方法相同。
电压的档位上，在事先不清楚被测电压高低的情况下， 量程宜大不宜小；测量时，表笔要与被测电路并联，测 量中不允许拨动转换开关。 （2）测量时，必须注意表笔的正负极性。红表笔接被测电 路的高电位端，黑表笔接低电位端。若表笔接反了，表 头指针会反打，容易打弯指针。如果不知道被测点电位 高低，可将表笔轻轻地试触一下被测点。若指针反偏， 说明表笔极性反了，交换表笔即可。
1、铜芯导线的连接
(1) 单股铜芯线的直接连接
(2) 单股铜芯线与多股铜芯线的分支连接
(3) 多股铜芯导线的直接连接
(4) 多股铜芯线的分支连接
2、 导线与针孔接线柱的连接
(1) 导线与针孔式接线柱的连接
(2) 线头与螺钉平压式接线桩的连接
测电笔使用方法
测电笔使用方法测电笔是一种常用的电工工具，用来检测电路中是否有电压，以及电压的大小。
正确的使用测电笔可以帮助我们更安全、更准确地进行电路检测和维修。
下面将介绍测电笔的使用方法，希望对大家有所帮助。
首先，使用测电笔之前，我们需要了解一些基本的安全知识。
在进行电路检测时，一定要确保自己的安全，避免触电事故的发生。
在操作测电笔时，一定要保持手部干燥，不要站在潮湿的地方进行检测。
另外，要确保测电笔本身没有损坏，如外壳破裂、指示灯不亮等情况，都需要及时更换或修理。
接下来，我们来介绍测电笔的具体使用方法。
首先，将测电笔的电源开关打开，通常测电笔会有一个指示灯，表示电源是否正常。
接着，将测电笔的探针分别接触待测电路的两个端点。
在接触电路时，要确保探针与电路端子连接紧密，避免出现虚接的情况。
当测电笔探针接触到有电压的电路时，指示灯会亮起，发出蜂鸣声或者显示数值，表示电路中存在电压。
如果电路中没有电压，测电笔则不会有任何反应。
在使用测电笔时，我们还需要注意一些细节问题。
首先，要注意测电笔的测量范围，不要超出其额定电压范围，以免损坏测电笔。
另外，要注意测量时的环境温度，避免在极端温度下使用测电笔，以免影响其正常工作。
此外，测电笔在使用过程中，要避免将探针短路，以免损坏电路或测电笔本身。
最后，使用完测电笔后，要记得关闭电源开关，以节省电池的使用。
另外，要将测电笔放置在干燥通风的地方，避免受潮或受热。
如果长时间不使用测电笔，建议取出电池，以免电池漏液损坏测电笔。
总之，正确的使用测电笔可以帮助我们更安全、更准确地进行电路检测和维修。
希望大家在使用测电笔时，能够按照上述方法进行操作，确保自身安全，保护电路设备，做到安全检测、安全维修。

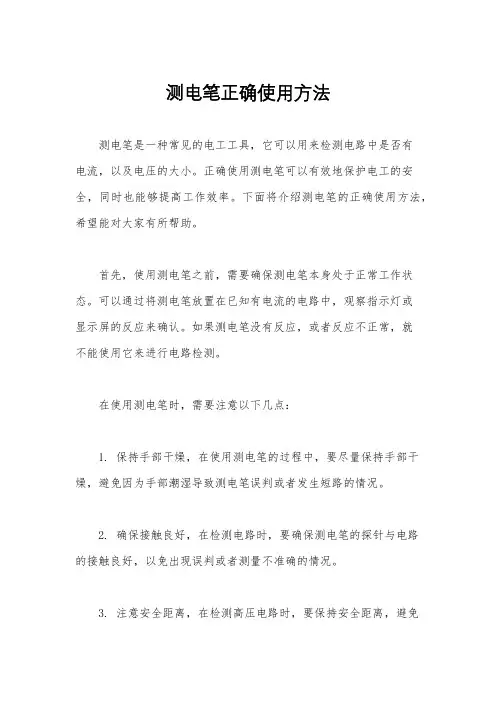

测电笔正确使用方法
测电笔正确使用方法测电笔是一种常见的电工工具，它可以用来检测电路中是否有电流，以及电压的大小。
正确使用测电笔可以有效地保护电工的安全，同时也能够提高工作效率。
下面将介绍测电笔的正确使用方法，希望能对大家有所帮助。
首先，使用测电笔之前，需要确保测电笔本身处于正常工作状态。
可以通过将测电笔放置在已知有电流的电路中，观察指示灯或显示屏的反应来确认。
如果测电笔没有反应，或者反应不正常，就不能使用它来进行电路检测。
在使用测电笔时，需要注意以下几点：1. 保持手部干燥，在使用测电笔的过程中，要尽量保持手部干燥，避免因为手部潮湿导致测电笔误判或者发生短路的情况。
2. 确保接触良好，在检测电路时，要确保测电笔的探针与电路的接触良好，以免出现误判或者测量不准确的情况。
3. 注意安全距离，在检测高压电路时，要保持安全距离，避免触电或者发生其他意外。
4. 避免触摸金属部分，在测量电路时，要避免触摸电路中的金属部分，以免因为接地而导致触电。
在使用测电笔时，还需要注意以下几点：1. 选择合适的测量范围，不同型号的测电笔可能具有不同的测量范围，要根据实际情况选择合适的测量范围，以免因为超出范围而导致测量不准确。
2. 确认电路处于断开状态，在进行电路检测之前，要先确认电路处于断开状态，以免因为电路闭合而导致触电或者测量不准确。
3. 注意电压大小，在检测电路电压时，要注意电压的大小，避免因为高压电路而导致触电或者其他意外。
4. 检查测电笔的电池，定期检查测电笔的电池，确保电池电量充足，以免因为电池电量不足而导致测量不准确。
总之，正确使用测电笔对于电工工作来说非常重要。
只有掌握了正确的使用方法，才能够更好地保护自己的安全，同时也能够提高工作效率。
希望大家在使用测电笔时能够严格按照以上要求进行操作，确保工作的顺利进行。
试电笔使用方法
试电笔使用方法试电笔是一种常用的电工工具，用于检测电路中是否有电压，以及电压的大小。
它通常由一个手柄和一个金属探针组成，操作简单，使用方便。
在进行电路检测和故障排除时，试电笔是不可或缺的工具。
下面我们来详细介绍一下试电笔的使用方法。
一、选择合适的试电笔。
首先，我们需要选择一款合适的试电笔。
市面上有各种各样的试电笔，有些可以测量交流电压，有些可以测量直流电压，有些还可以测量电阻和导通。
在选择试电笔时，我们需要根据实际需要来确定功能，以及要测量的电压范围。
一般来说，我们可以选择一款功能齐全、测量范围广泛的试电笔，以满足不同情况下的使用需求。
二、准备工作。
在使用试电笔之前，我们需要做一些准备工作。
首先，要确保试电笔本身处于正常工作状态，没有损坏或者老化的现象。
其次，要检查电路是否已经断电，确保自身安全。
最后，要选择一个合适的探针，通常情况下，我们可以选择较细的探针来进行测量。
三、测量交流电压。
当我们需要测量交流电压时，可以按照以下步骤操作。
首先，将试电笔的选择旋钮调至交流电压档位。
然后，将试电笔的金属探针分别接触电路的两个导线或端子，试电笔的显示屏会显示出电压的数值。
需要注意的是，测量交流电压时，试电笔的显示屏通常会显示出波形图标，以示区分。
四、测量直流电压。
当我们需要测量直流电压时，可以按照以下步骤操作。
首先，将试电笔的选择旋钮调至直流电压档位。
然后，将试电笔的金属探针分别接触电路的两个导线或端子，试电笔的显示屏会显示出电压的数值。
需要注意的是，测量直流电压时，试电笔的显示屏通常会显示出直流电压的数值，没有波形图标。
五、测量电阻和导通。
有些试电笔还具有测量电阻和导通的功能，可以按照以下步骤操作。
首先，将试电笔的选择旋钮调至电阻测量档位。
然后，将试电笔的金属探针分别接触电路中的两个导线或端子，试电笔的显示屏会显示出电阻的数值。
需要注意的是，测量电阻时，要确保电路处于断开状态，以保证测量的准确性。
另外，有些试电笔还具有导通测试功能，可以用来检测电路中是否存在导通，操作方法和测量电阻类似。
电工基本操作技能
电工基本操作技能一、常用电工工具常用电工工具是指电工经常应用的工具。
在对机床电气设备、线路进行安装和维修时，需要正确选择和使用电工工具，以提高工作效率和施工质量，保证操作安全，延长工具的使用寿命。
（一）验电器验电器，又称低压试电笔，是用来测试导线、开关、插座等电器和电气设备是否带电的一种常用的电具，其检测范围为60—500V。
常用的验电器分为螺丝刀式和钢笔式两种，主要由氖管、电阻、弹簧和笔身等组成，其外形及使用方法如图所示：（二）螺丝刀螺丝刀又称“起子”、螺钉旋具，是用来拆卸或紧固螺钉的工具。
螺丝刀可分为一字型螺丝刀和十字型螺丝刀两种，其外形及握法如图所示：（三）钢丝钳钢丝钳又叫平口钳、老虎钳，主要用于夹持或折断金属薄板、切断金属丝等。
电工所用的钢丝钳钳柄上必须套有耐压500V以上的绝缘管。
钢丝钳主要由钳头、钳柄和绝缘套等组成，钢丝钳的外形结构及其握法如图所示：（四）尖嘴钳尖嘴钳的用途与钢丝钳一样，由于尖嘴钳的钳头较细长，因而能在较狭窄的地方工作，如灯座、开关内的线头固定等。
尖嘴钳主要由钳头、钳柄和绝缘套等组成，尖嘴钳的外形结构及其握法如图所示：（五）剥线钳剥线钳是—种用于剥除小直径导线绝缘层的专用工具，剥线钳主要由钳头和钳柄等组成，其外形及其用法如图所示：（六）电工刀电工刀是一种剥线工具，主要由刀身和刀柄组成，其外形及其用法如图所示：（七）电烙铁电烙铁是手工焊接的主要工具。
常用的电烙铁一般为直热式，直热式又分为外热式、内热式和恒温式三大类。
电烙铁的外形及其结构如图所示：电烙铁的使用方法和焊锡丝的拿法如图所示：用电烙铁的工作步骤：准备施焊一加热焊件一送入焊丝一移开焊丝一移开烙铁，如图所示：二、导线的连接操作工艺导线是将电能输送到用电设备上的、必不可少的导电材料。
导线连接的质量关系着线路和设备运行的可靠性和安全程度。
对导线连接的基本要求是：电接触良好、机械强度足够、接头美观、且绝缘恢复正常。
（一）导线选择导线的种类和型号很多，应根据它的截面、使用环境、电压损耗、机械强度等方面的要求进行选用。
电工基本操作技能
1. 电工基本操作技能编码：1.01常用工具的使用与维护一、目的与目标掌握电工常用工具的使用与维护方法。
二、技能实践与操作步骤1．验电笔验电笔又叫验电器，分为高压和低压验电器。
(1) 低压验电器有笔式、旋具式、数显式等。
使用时用手指触及笔尾金属体，将笔尖触及带电体，并将氖管朝向自己。
(2) 高压验电器由金属钩、氖管、绝缘棒、护环和握柄等组成。
使用时，应戴绝缘手套，右手握住验电器的握柄(切勿超过护环部分)，最好站在绝缘垫上，并与带电体保持足够的安全距离。
2．螺钉旋具俗称螺丝刀或启子。
它是一种紧固和拆卸螺钉的工具。
3．电工钢丝钳是一种夹持和剪切工具。
刃口可剪切导线，侧口可剪切钢丝。
4．尖嘴钳其头部尖细，适用于在狭小的空间夹持较小的螺钉、垫圈、导线及将导线弯成一定的圆弧等。
5．剥线钳是剥除导线端头绝缘层的工具。
6．电工刀是用来剖削导线绝缘层的工具，其背部可刮除导线表面的氧化层。
7．活扳手用来紧固或松开螺母的工具。
8．电工防护用具（1）安全带是登高超过2.5m时必须使用的安全防护用品。
（2）绝缘手套;、绝缘靴用于具有触电危险的场合时穿戴。
（3）绝缘垫用作脚垫来进行高压操作，防止出现触电事故。
（4）绝缘拉杆主要用于拉开或闭合高压隔离开关、跌落式熔断器等。
9．专用工具（1）断线钳专门用于剪切较粗的金属丝、电线、电缆等。
（2）喷灯用于大截面导线连接处的加固搪锡熔接、母线弯曲成型等。
（3）紧线钳是架空线路施工中用作拉紧导线或钢丝的专用工具。
（4）登高工具进行架空线施工和高处作业的专用工具。
包括踏板、脚扣、梯子等。
（5）压接钳是制作大截面导线接线鼻子的压接工具。
有手动压接钳、液压压接钳等。
编码:1.02使用万用表一、目的与目标(1).了解万用表的性能。
(2).了解万用表量程的选择方法。
(3).正确使用万用表测量直流电流、直流电压、交流电压、电阻等二、技能实践与操作步骤1. 指针式万用表图1-1 MF-30型万用表面板示意图图1-2 DT-830型数字式万用表面板示意图(1).水平放置。
电工基本操作工艺(45页)
■ （7）电烙铁工作时要放在特制的烙铁架上，以免 烫坏其他物品。电烙铁在工作台上，一般应放在 右上方以便操作。
2.2 电气连接与焊接工艺
■ 导线的电连接方法很多， 有绞接、焊接、压接、紧 固螺钉连接等。
■ 2.2.1 导线的电气连接 ■ 1．线头的剖削 ■ 做导线电气连接之前，必须
将导线端部或导线中间 清 理干净，要求削切绝缘 层 方法正确。对橡胶绝缘 线 要分段削剥，如图所示。
■ （4）趁热套上绝缘管，冷 却后固定在接头处。
■ 导线的焊接工艺过程如图。
■ 5．印刷电路板的焊接方法和步骤 ■ （1）检查印刷电路板上是否有短路、断路、焊盘不整等
质量缺陷，并观察是否涂有阻焊剂（防止不必要的焊接或 涂锡）和助焊剂。 ■ （2）焊接前，将所有元件按孔位整形，如元件存放时间 较长，必须做镀锡处理，方法是用刀刮或砂纸打磨元件引 脚，然后用液态锡浸润元件引脚，形成一层容易焊接的结 合层。 ■ （3）焊接时，先焊接较低的元件，后焊接较高的元件； 先焊接较小的元件，后焊接较大的元件。一般焊接次序是 电阻→电容→二极管→三极管→其他元件。 ■ （4）晶体管和集成电路块焊接时，一定要注意每处焊接 时间不能超过10s左右，对MOS型集成电路，每处焊接时间 不能超过5s，并用镊子夹持管脚以便散热，防止烫坏内部 电路。 ■ （5）焊接完成时，要检查有无漏焊和虚焊，如果发现问 题必须补焊，最后用酒精棉球清理多余的焊剂。
第2章 电工基本操作工艺
2.1 常用电工工具的使用
■ 2.1.1 常用随身电工工具 ■ 常用随身电工工具的主要用途和正确使用
见教材表2.1，其外形见图2.1。
■ 2.1.2 试电笔
■ 试电笔是电工常用的辅助安全工具，用于测量500V以下的 导体或各种用电设备外壳是否带电。
2.2 电气连接与焊接工艺
■ 导线的电连接方法很多， 有绞接、焊接、压接、紧 固螺钉连接等。
■ 2.2.1 导线的电气连接 ■ 1．线头的剖削 ■ 做导线电气连接之前，必须
将导线端部或导线中间 清 理干净，要求削切绝缘 层 方法正确。对橡胶绝缘 线 要分段削剥，如图所示。
■ （4）趁热套上绝缘管，冷 却后固定在接头处。
■ 导线的焊接工艺过程如图。
■ 5．印刷电路板的焊接方法和步骤 ■ （1）检查印刷电路板上是否有短路、断路、焊盘不整等
质量缺陷，并观察是否涂有阻焊剂（防止不必要的焊接或 涂锡）和助焊剂。 ■ （2）焊接前，将所有元件按孔位整形，如元件存放时间 较长，必须做镀锡处理，方法是用刀刮或砂纸打磨元件引 脚，然后用液态锡浸润元件引脚，形成一层容易焊接的结 合层。 ■ （3）焊接时，先焊接较低的元件，后焊接较高的元件； 先焊接较小的元件，后焊接较大的元件。一般焊接次序是 电阻→电容→二极管→三极管→其他元件。 ■ （4）晶体管和集成电路块焊接时，一定要注意每处焊接 时间不能超过10s左右，对MOS型集成电路，每处焊接时间 不能超过5s，并用镊子夹持管脚以便散热，防止烫坏内部 电路。 ■ （5）焊接完成时，要检查有无漏焊和虚焊，如果发现问 题必须补焊，最后用酒精棉球清理多余的焊剂。
第2章 电工基本操作工艺
2.1 常用电工工具的使用
■ 2.1.1 常用随身电工工具 ■ 常用随身电工工具的主要用途和正确使用
见教材表2.1，其外形见图2.1。
■ 2.1.2 试电笔
■ 试电笔是电工常用的辅助安全工具，用于测量500V以下的 导体或各种用电设备外壳是否带电。
电工培训内容
电工培训内容
电工培训内容
基本知识
一、电工安全知识
（一）、电工基本安全知识
电工所应掌握的具体安全操作技术
1、对电工体质的要求
2、电工人身安全知识教育
3、设备运行的安全知识
（二）、安全用电知识
（三）、电工消防知识
（四）、触电急救知识
二、电工操作
（一）、电工工具的使用和维护
1、通用工具（验电笔、钢丝钳、螺丝刀、活络扳手、电工刀）
2、导线连接工具
3、线路安装工具
4、登高工具
（二）、电工仪表
1、掌握数字式万用表、钳流表、摇表的使用方法及注意事项。
2、学会正确使用电工仪表测量电路中的电压、电流、电阻等（三）、导线线头加工工艺
1、常用导线分类应用
2、单股，多股铜芯导线线头的连接方法
三、电网基本概念
（一）、电力生产与输配电
四、照明装置
（一）、基本概念
（二）、照明装置的安装和维修
（三）、低压安全电源
五、动力装置
（一）、基本知识
六、接地装置
（一）、基本概念
电机原理和维修
一、变压器
（一）、变压器结构
（二）、变压器运行原理
二、交流电机
（一）、三相异步电动机转动原理
电力拖动
电工系统常用电器、电机符号识别
一、低压电器（了解结构作用并会画符号）
1、低压开关
2、熔断器
3、接触器
4、继电器
5、主令电器
二、电力拖动基本环节（要求：能说出动作原理）
1、点动正转控制
2、具有自锁的正转控制线路
3、具有过载保护的正转控制线路
4、降压启动控制线路。
电工技术基本功项目教程课件
图1-7双线触电示意图
(3)跨步电压触电 当架空线路的一根带电导线断落在地上时，电流就会从导线的落地点向大地 流散，于是地面上以导线落地点为中心，形成了一个分布区域，离落地点越远， 电流越分散。如果人或牲畜站在距离电线落地点8～10米以内，就可能发生触电 事故，这种触电叫做跨步电压触电。如图1-8所示。
图1-5电工安全预防措施
2.停电检修的安全操作规程 ①将需要检修的设备停电，并切断所有相关电源，在已断开的开关处挂上 “禁止合闸，有人工作”的警示牌，必要时加锁。
②需检修的设备或线路断电后，对装载有电力电容器的设备或电缆线路应装 设携带型临时接地线并用绝缘棒放电，再用试电笔对需检修的设备或线路进行 验电，验明确实无电后方可着手检修。
各种电器设备都应设 置地线，将漏电降至安全 范围。
法
者口内反复吹气，
胸
救护人员两手相叠从
外
触电者侧面将掌心放在其
心
心窝上，掌根用力向下挤
脏
压，然后掌根迅速放松，
挤
让触电者胸部自动复原，
压
血液充满心脏。
法
二、项目基本知识 知识点一 电工安全操作规程
1.电工安全知识 ①电工必须接受安全教育；患有精神病、癫痫、心脏病及四肢功能有严重 障碍者，不能参加电工操作。 ②在安装、维修电气设备和线路时，必须严格 遵守各种安全操作规程和 规定。 ③如图1-2所示，在检修电路时为防止电路突然送电，应采取如下预防措施： a.穿上电工绝缘胶鞋。 b.站在干燥的木凳或木板上。 c.不要接触非木结构的建筑物体。 d.不要同没有与大地隔离的人体接触。
（a）有电
（b）不带电 图1-3用测电笔判别电路是否带电
（1）用测电笔判别相线与零线 在交流电路里，有电流通过的导线是相线（俗称火线），无电流通过的导线
(3)跨步电压触电 当架空线路的一根带电导线断落在地上时，电流就会从导线的落地点向大地 流散，于是地面上以导线落地点为中心，形成了一个分布区域，离落地点越远， 电流越分散。如果人或牲畜站在距离电线落地点8～10米以内，就可能发生触电 事故，这种触电叫做跨步电压触电。如图1-8所示。
图1-5电工安全预防措施
2.停电检修的安全操作规程 ①将需要检修的设备停电，并切断所有相关电源，在已断开的开关处挂上 “禁止合闸，有人工作”的警示牌，必要时加锁。
②需检修的设备或线路断电后，对装载有电力电容器的设备或电缆线路应装 设携带型临时接地线并用绝缘棒放电，再用试电笔对需检修的设备或线路进行 验电，验明确实无电后方可着手检修。
各种电器设备都应设 置地线，将漏电降至安全 范围。
法
者口内反复吹气，
胸
救护人员两手相叠从
外
触电者侧面将掌心放在其
心
心窝上，掌根用力向下挤
脏
压，然后掌根迅速放松，
挤
让触电者胸部自动复原，
压
血液充满心脏。
法
二、项目基本知识 知识点一 电工安全操作规程
1.电工安全知识 ①电工必须接受安全教育；患有精神病、癫痫、心脏病及四肢功能有严重 障碍者，不能参加电工操作。 ②在安装、维修电气设备和线路时，必须严格 遵守各种安全操作规程和 规定。 ③如图1-2所示，在检修电路时为防止电路突然送电，应采取如下预防措施： a.穿上电工绝缘胶鞋。 b.站在干燥的木凳或木板上。 c.不要接触非木结构的建筑物体。 d.不要同没有与大地隔离的人体接触。
（a）有电
（b）不带电 图1-3用测电笔判别电路是否带电
（1）用测电笔判别相线与零线 在交流电路里，有电流通过的导线是相线（俗称火线），无电流通过的导线
试电笔使用方法
试电笔使用方法
试电笔是一种常用的电工工具，用于检测电路中是否带电或者是否接地。
正确使用试电笔可以有效地保护电工的人身安全，因此掌握试电笔的正确使用方法是非常重要的。
下面将介绍试电笔的基本使用方法，希望能对大家有所帮助。
首先，使用试电笔之前，需要检查试电笔本身是否正常。
检查试电笔的外壳是否有损坏，是否有线路裸露，是否指示灯正常等。
确保试电笔本身没有故障，才能进行下一步操作。
接下来，将试电笔的探针插入待检测的电路中。
在插入探针之前，需要先确保待检测的电路已经断电，以免触电事故发生。
插入探针时要牢记安全第一，避免触碰金属部分，以免发生短路或者其他意外情况。
当探针插入电路后，观察试电笔的指示灯或者数码显示屏。
如果试电笔发出声音或者指示灯亮起，说明电路中有电流通过，电路处于带电状态。
如果试电笔没有任何反应，说明电路中没有电流通过，是安全的状态。
在使用试电笔的过程中，需要注意以下几点：
1. 不要用手触摸试电笔的金属部分，以免影响测试结果或者发生触电事故；
2. 在测试电路时，要保持专注，避免分心或者心急造成操作失误；
3. 如果测试结果不确定，可以多次测试或者换一个角度进行测试，确保结果准确可靠；
4. 在测试结束后，要及时将试电笔存放在干燥通风的地方，避免受潮或者损坏。
总之，正确使用试电笔需要严格遵守操作规程，确保自身安全的前提下进行操作。
希望大家在使用试电笔时能够严格按照上述方法进行操作，确保工作安全，避免意外发生。
同时，平时要定期检查试电笔的工作状态，及时更换损坏的试电笔，保证工作的准确性和可靠性。
布线、接线基本操作规范
布线、接线基本操作规范一、常用电工工具、仪表（一）常用电工工具（1）低压试电笔用来检查低压导体或电气设备外壳是否带电的辅助安全用具，其检测的电压范围在60-500V之间使用其验电时，手指应触及笔尾的金属体，使氖管小窗背光朝向自己，以便观察。
当带电体与大地之间的电位差超过一定数值，电笔中的氖泡就能发出橘红色的辉光。
（2）螺钉旋具（3）电工钳（4）尖嘴钳（5）剥线钳（6）电工刀（7）电烙铁（二）常用电工仪表（1）电流表（2）钳形电流表（3）电压表（4）万用表（5）绝缘电阻表（6）电能表二、常用导线的连接方法a、导线的种类及用途两大类：硬导线（单股线）和软导线（合股线）方式：裸线和包有绝缘层的绝缘线材质：铝质和铜质材料铝导线：导电性能、耐腐蚀能力比铜导线差，但其重量轻，价格便宜，故多用于架空线路、照明线路、母线和汇流排。
铜导线：导电性能、焊接特性、机械强度、耐腐蚀能力和使用寿命比铝线好，故较重要的线路或要求可靠性较高的电气设备如桥式起重机的动力、控制和照明线路以及各种电机、变压器的绕组都采用铜线。
b.导线连接方法导线连接的好与坏直接关系到用电安全问题1）导线接触紧密，不得增加电阻；2）接头处的绝缘强度，不应低于导线原有的绝缘强度；3）接头处的机械强度，不应小于导线原有的机械强度的80%。
电线头的削法，如图1所示。
（1）单股铜导线的直接连接。
先将两导线的芯线线头作X形交叉，再将它们相互缠绕2~3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5~6圈后剪去多余线头即可。
（2）大截面单股铜导线连接方法：先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5~6圈后剪去多余线头即可。
（3）单股铜导线的分支连接：单股铜导线的T字分支连接将支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。
测电笔的正确使用方法
测电笔的正确使用方法
测电笔是一种常用的电工工具，用于检测电路中是否有电压，以及电压的大小。
正确使用测电笔可以有效保障电工作业的安全，下面就让我们来了解一下测电笔的正确使用方法。
首先，使用测电笔之前，需要检查测电笔的外观是否完好无损，是否有明显的
损坏或者漏电现象。
同时，还需要检查测电笔的电池是否有电，以确保测电笔可以正常工作。
接下来，正确握持测电笔的手柄部分，保持手部干燥，避免手部出汗造成漏电
或者误触。
在使用测电笔的时候，要保持手部稳定，避免因手部抖动而导致误操作或者意外触电。
在测量电路之前，需要将测电笔的电压档位调整到适当的位置，一般来说，选
择最高的电压档位进行测量比较安全。
在调整电压档位的时候，要确保测电笔处于关闭状态，避免因操作失误而导致触电事故。
接下来，将测电笔的探针分别与电路的两个端子相接触，观察测电笔的指示灯
或者数码显示屏，根据指示灯的亮灭或者数字的变化来判断电路中是否有电压，以及电压的大小。
在测量电路的时候，要保持手部稳定，避免因手部抖动而导致误操作或者意外触电。
在使用测电笔的过程中，需要注意避免测量带电电路，以免造成触电事故。
在
测量完毕之后，要及时将测电笔的电压档位调整到最低，并关闭测电笔，以免浪费电池或者造成其他意外损坏。
总之，正确使用测电笔可以有效保障电工作业的安全，避免因电路故障或者误
操作而造成意外触电或者其他安全事故。
希望大家在使用测电笔的时候，能够严格按照正确的使用方法进行操作，确保自身和他人的安全。
维修电工与实训——初级篇项目三 电工工具和仪表的识别与使用
① 选择量程。 ② 测量普通电容器。 ③ 测量电解电容器。
图3.12
用万用表测量电容器的基本方法
知识链接2 兆欧表的识别与使用
1．兆欧表的外形结构
兆欧表又称摇表，是一种测量电动 机、电器、电缆等电气设备绝缘性能的 仪表。
图3.13
兆欧表
2．兆欧表的使用前准备
（1）选择种类。 （2）选择导线。 （3）平稳放置。 （4）开路试验。 （5）短路试验。
图3.17
兆欧表测量电缆绝缘电阻
图3.18
兆欧表的放电操作
知识拓展 —新型绝缘电阻测试仪
随着科学技术的发展，目前一些智 能、多功能型的绝缘电阻测试仪不断问 世，它们具有数字显示、操作简单和安 全可靠等优点，深受广大用户欢迎。
图3.19
绝缘电阻测试仪
知识链接3 钳形电流表的识别与使用
1．钳形电流表的外形结构
2．万用表使用前准备
（1）水平放置。 （2）检查指针。 （3）插好表笔。 （4）检查电池。 （5）选择测量项目和量程。
图3.6
万用表的机械调零
3．万用表测电流、电压和电阻
（1）测电流。 ① 选择量程。 ② 测量方法。 ③ 正确读数
（2）测电压。 ① 选择量程。 ② 测量方法。 ③ 正确读数。
图3.20
钳形电流表
表3.7
钳形电流表的基本操作
知识拓展 —转速表简介
转速表是一种用来测量电动机或其他机械 设备转速的仪表 。 一般每只转速表都配备一个橡皮头、一个 嵌环圆锥体、一根硬质三角针、一根转轴，以 及一小瓶钟表油和一只滴油器等。
图3.21
接触型转速表与配件
任务三 电能表的认识与使用
钳形电流表是一种在不断开电路的 情况下就能测量交流电流的专用仪表。
测电笔的工作原理
测电笔的工作原理
电笔是一种用于测试电路是否通电的工具，其工作原理基于电流的导电性原理。
它由一个金属探针、一个灯泡和一个开关组成。
当电源通电时，电流会通过金属探针流过电路。
这时，电流会从金属探针流向灯泡，灯泡就会亮起来。
这是因为电流通过灯泡时，灯丝内会产生热量并发光。
当电源断开时，电流无法通过金属探针流过电路，灯泡就不会亮起来。
这是因为没有电流通过灯泡内的灯丝，灯丝不会产生热量和光线。
通过开关，我们可以控制电流是否能够通过金属探针流过电路。
当开关处于闭合状态时，电流可以通过金属探针，灯泡会亮起来。
当开关处于断开状态时，电流无法通过金属探针，灯泡不会亮起来。
电笔利用了这个原理，通过检测灯泡的亮灭来判断电路是否通电。
当电笔的探针接触到有电流的部分时，灯泡会亮起来，表示电路通电。
当探针接触到没有电流的部分时，灯泡不会亮起来，表示电路不通电。
总结起来，电笔的工作原理是通过探针接触电路，然后灯泡的状态来判断电路是否通电。
这种简单而有效的设计使得测电笔成为了电工、维修人员以及普通人们日常使用的重要工具之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工基本操作培训之
试电笔简称电笔，是用来检查测量低压导 体和电气设备外壳是否带电的一种常用工 具。试电笔常做成钢笔式结构或小型螺丝 刀结构。它的前端是金属探头，后部塑料 外壳内装有氖泡、安全电阻和弹簧，笔尾 端有金属端盖或钢笔型金属挂鼻，作为使 用时手必须触及的金属部分。 普通试电笔测量电压范围在60-500伏之间， 小于60伏时试电笔的氖泡可能不会发光， 高于500伏不能用普通试电笔来测量，否则 容易造成人身触电。 当试电笔的笔尖触及带电体时，带电体上 的电压经试电笔的笔尖(金属体)、氖泡、 安全电阻、弹簧及笔尾端的金属体，再经 过人体接入大地形成回路。若带电体与大 地之间的电压超过60伏，试电笔中的氖泡 便会发光，指示被测带电体有电。
1、欧姆定律：I=U/R； 2、串联电路的总电阻关系式：R=R1+R2； 3、测电笔的构造及其特点。 具体说明如下： A、当测电笔去检测某一导体是火线还是零线时，通过测电笔的电流(也就 是通过人体的电流)I＝加在测电笔和人体两端的总电压U，除以(/相当于分 数线)测电笔和人体两端的总电阻R。 B、测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一 般很小，通常只有几百到几千欧姆，而测电笔内部的电阻通常有几兆欧左 右，通过测电笔的电流(也就是通过人体的电流)很小，通常不到1毫安， 这样小的电流通过人体时，对人没有伤害，而这样小的电流通过测电笔的 氖泡时，氖泡会发光。 C、测零线时，U=0，I=0，也就是没有电流通过测电笔的氖泡，氖泡当然 不发光。这样我们可以根据氖泡是否发光判断火线还是零线。 几兆欧左右通常不到1毫安
感应测电原理，无须 接触导线，靠近绝缘 层即可判断导线带交 流电、电线断头或开 关故障。 测量范围：120－ 1000V 带手电功能。两节7号 电池。
1.弹簧 2.观察孔 3.笔身 4.氖管 5.电阻 6.鼻尖探头 7.金属笔挂 8.金属螺钉 9.弹簧 10.氖管 11.电阻 12.观察孔 13.螺丝刀探头
感应试电笔电路如左图 所示。它利用结型场效 应管VT1高输入阻抗对电 网火线所产生的电磁场 进行感应，然后经VT2放 大进而驱动发光二极管 发光指示。调节RP1可改 变感应灵敏度。用这种 感应试电笔可准确测出 绝缘导线内部的断线位 置。
(1)使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观 检查试电笔是否有损坏，有无受潮或进水，检查合格后才能使用。 (2)使用试电笔时，不能用手触及试电笔前端的金属探头，这样做 会造成人身触电事故。 (3)使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则， 因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡 不会发光，造成误判，认为带电体不带电，这是十分危险的。 (4)在测量电气设备是否带电之前，先要找一个已知电源测一测试 电笔的氖泡能否正常发光，能正常发光，才能使用。 (5)在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光 (或不发光)，必要时可用另一只手遮挡光线仔细判别。千万不要造 成误判，将氖泡发光判断为不发光，而将有电判断为无电。
试电笔简称电笔，是用来检查测量低压导 体和电气设备外壳是否带电的一种常用工 具。试电笔常做成钢笔式结构或小型螺丝 刀结构。它的前端是金属探头，后部塑料 外壳内装有氖泡、安全电阻和弹簧，笔尾 端有金属端盖或钢笔型金属挂鼻，作为使 用时手必须触及的金属部分。 普通试电笔测量电压范围在60-500伏之间， 小于60伏时试电笔的氖泡可能不会发光， 高于500伏不能用普通试电笔来测量，否则 容易造成人身触电。 当试电笔的笔尖触及带电体时，带电体上 的电压经试电笔的笔尖(金属体)、氖泡、 安全电阻、弹簧及笔尾端的金属体，再经 过人体接入大地形成回路。若带电体与大 地之间的电压超过60伏，试电笔中的氖泡 便会发光，指示被测带电体有电。
1、欧姆定律：I=U/R； 2、串联电路的总电阻关系式：R=R1+R2； 3、测电笔的构造及其特点。 具体说明如下： A、当测电笔去检测某一导体是火线还是零线时，通过测电笔的电流(也就 是通过人体的电流)I＝加在测电笔和人体两端的总电压U，除以(/相当于分 数线)测电笔和人体两端的总电阻R。 B、测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一 般很小，通常只有几百到几千欧姆，而测电笔内部的电阻通常有几兆欧左 右，通过测电笔的电流(也就是通过人体的电流)很小，通常不到1毫安， 这样小的电流通过人体时，对人没有伤害，而这样小的电流通过测电笔的 氖泡时，氖泡会发光。 C、测零线时，U=0，I=0，也就是没有电流通过测电笔的氖泡，氖泡当然 不发光。这样我们可以根据氖泡是否发光判断火线还是零线。 几兆欧左右通常不到1毫安
感应测电原理，无须 接触导线，靠近绝缘 层即可判断导线带交 流电、电线断头或开 关故障。 测量范围：120－ 1000V 带手电功能。两节7号 电池。
1.弹簧 2.观察孔 3.笔身 4.氖管 5.电阻 6.鼻尖探头 7.金属笔挂 8.金属螺钉 9.弹簧 10.氖管 11.电阻 12.观察孔 13.螺丝刀探头
感应试电笔电路如左图 所示。它利用结型场效 应管VT1高输入阻抗对电 网火线所产生的电磁场 进行感应，然后经VT2放 大进而驱动发光二极管 发光指示。调节RP1可改 变感应灵敏度。用这种 感应试电笔可准确测出 绝缘导线内部的断线位 置。
(1)使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观 检查试电笔是否有损坏，有无受潮或进水，检查合格后才能使用。 (2)使用试电笔时，不能用手触及试电笔前端的金属探头，这样做 会造成人身触电事故。 (3)使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则， 因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡 不会发光，造成误判，认为带电体不带电，这是十分危险的。 (4)在测量电气设备是否带电之前，先要找一个已知电源测一测试 电笔的氖泡能否正常发光，能正常发光，才能使用。 (5)在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光 (或不发光)，必要时可用另一只手遮挡光线仔细判别。千万不要造 成误判，将氖泡发光判断为不发光，而将有电判断为无电。
