ZL8弹性柱销齿式联轴器

弹性联轴器通常由金属圆棒线切割而成，常用的材质有铝合金、不锈钢、工程塑料。

弹性联轴器运用平行或螺旋切槽系统来适应各种偏差和精确传递扭矩。

弹性联轴器通常具备良好的性能而且有价格上的优势，在很多步进、伺服系统实际应用中，弹性联轴器是首选的产品。

一体成型的设计使弹性联轴器实现了零间隙地传递扭矩和无须维护的优势。

弹性联轴器主要有以下两个基本的系列：螺旋槽型和平行槽型。

凌斯LS2一体成型弹性联轴器·夹紧螺固定联轴器专业为自动化设备,数控设备及通用机械等提供优质联轴器。

产品引进德国技术及高科技数控生产设备制做，拥有一流的技术研发团队和完善的管理体制,并有一批优秀的售后服务人员专业为客户提供最好的传动方案,确保设备能平稳高效运转。

例：LS2-100-0810LS2:系列号，材料为铝合金100：外径尺寸：25.4MM，夹紧螺丝固定08:D1轴径为：8MM10：D2轴径为：10MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料邮箱：cnc@ cnc@ 网址：/全国统一热线：400-0769-856例：SLS2-C150-1415SLS2:系列号，材料为不锈钢C150：外径尺寸：38.1MM，夹紧螺丝固定14:D1轴径为：14MM15：D2轴径为：15MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料凌斯LS1金属弹性联轴器·定位螺丝固定联轴器的选型指南：1.每个系列的联轴器都有其特有的性能.请根据使用时的具体要求,选择合适的联轴器.2.在选择好合适的系列产品后,再参考相应的参数表格,根据相应的参数确定型号.3.确认合适的固定方式,根据不同的需要进行选择,合理的固定方式是设备稳定的保障,具体请参考"联轴器的固定方式"部分内容.4.确认所选择的产品是否符合现场安装的条件.5.联轴器的选择要领:①容许额定扭矩-是联轴器实际使用时承受的扭矩容许值.②容许最大扭矩-是联轴器使用时损坏的最大临界值.③容许最高转速-需要在选型时确定电机的转速在此范围内.④容许偏心-两轴的轴心平行偏差的容许值.⑤容许偏角-两轴之间形成的相互角度容许值.⑥容许轴向偏差-两轴轴向移动的位移容许值.在启动,停止,正反转切换时,电机会向联轴器施加大于电机最大扭矩的负载,因此,选择联轴器时,应该使联轴器的额定扭矩大于电机的最大扭矩.在正反转频繁的设备中,联轴器的额定扭矩就为电机最大扭矩的2-5倍为宜,如果是伺服电机,应为5-10倍为宜.例：LS1-17-0506MLS1:系列号，材料为铝合金17：外径尺寸：17.5MM，定位螺丝固定05:D1轴径为：5MM06：D2轴径为：6MMM：螺纹式LS1一体成型联轴器特点:1.一体成型的金属弹性联轴器2.适用较小力矩的轴联接3.零回转间隙4.弹性作用补偿径向、角向、轴向偏差5.定位螺丝固定凌斯LS1一体成型联轴器·定位螺丝固定是指连接两个旋转轴、传递扭矩或旋转角的机械零件。

网页位置：>>>>>>>> TL型弹性套柱销联轴器1.概述LT系列弹性套柱销联轴器的适用范围：适用于联接两同轴线的传动轴系，具有一定的补偿两轴相对偏移和一般减震性能。

工作环境温度为-20o~+70oC.1.LT系列弹性套柱销联轴器的标记方法订购联轴器时，务必请按GB3852-1997规定的标记方法标记。

1. LT的标记方法：例如LT10，主动端轴孔d1=70，配合长度为142，键槽形式为A型；从动端d2=60，配合长度为142，键槽形式为A型。

标记如下：联轴器形式代号图一 LT弹性套柱销齿式联轴器结构表一 LT 型弹性套柱销联轴器基本参数和主要尺寸型号公称转矩 Tn许用转速 nr/min轴孔直径d1、d2轴孔长度mmDA转动惯量质量 kg Y 型 J 、J1、Z 型 L 推荐L L1 L mmLT18800 920 14 -25711810、11 251712、14 3220LT2 16 760012、14358016、18、19423042LT3630016、18、1938 953520、22523852LT4 63 5700 20、22、24 40 106说明：质量、转动惯量按铸钢、无孔、L推荐计算.1.LT弹性套柱销联轴器允许最大轴线误差1.联轴器零件材料表泊头市天硕联轴器厂邮编：062150联系电话： 8269715 8285615业务传真：公司地址：河北省泊头市南仓街E-MAILCopyright 2001 TANSO rights reserved.天硕信息部制作产品名称：产品简介：爪型联轴器的中间滑块用夹布胶木或聚氨酯制成，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合，适用于转矩不大，转速较高，无急剧冲击的两轴连接。

尼龙滑块传递转矩较小，但更宜于高速运转，且不需润滑，水泵行业的标准代号为Bl104.产品名称：产品简介：弹性套柱销联轴器的柱销上套有橡胶圈，具有弹性和补偿轴线位移的能力，但相对角位移较大时，易磨损，结构简单，安装方便，更换容易，尺寸小，质量轻，传动转矩大，广泛应用于各种旋转泵中，水泵行业的标准为Bll01产品名称：产品简介：本联轴器适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点,半联轴器采用精密铸造，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶；增强铸型尼龙弹性体等材料。

■结构性能：　Y型　J1型LZ10.112500012-2476 2.5420.001 1.67LZ20.25500016-3290 2.5500.0033LZ30.63450025-421183700.0127.31LZ4 1.8420040-601584900.04516.2LZ5 4.5400050-801924900.10827.02LZ68330060-9523051120.24240.89LZ711.2290070-11026051120.44359.6LZ818250080-130********.90894.67LZ925230090-1503357150 1.733138.1LZ1031.52100100-1703558152 2.422169.3LZ11402000110-1803808172 3.369203.1LZ12631700130-2004458182 6.524296.6LZ131001500150-240515821814.19469.2LZ141251400170-260560821821.67621.7LZ151601300190-3005901024029.52730.5LZ162501000220-3406951026562.471144LZ17355950240-380770102851061557重量kg LZ型弹性柱销齿式联轴器LZ型弹性柱销齿式联轴器基本参数和主要尺寸●两个半联轴节凸缘的外缘和外套的内缘制成半径相同的半元形凹槽，　组合成柱销孔，以嵌入柱销。

主动轴半联轴节通过柱销，带动外套， 外套通过柱销带动从动轴半联轴节转动，以传递扭距。

●工作温度－20～+70℃●联轴器的轴孔和键槽型式及尺寸，标记方法符合GB/T3852-1997《联轴器轴孔和联结型式及尺寸》的规定●不适于噪声要求从严控制部位。

●可以使用胀紧联结套(锁紧盘)联结。

从动端：J1型轴孔，B型键槽，d2=90,L1=132主动端：Y型轴孔，A型键槽，d1=70,L=142LZ7弹性柱销齿式联轴器■标记示例：■许用补偿量 轴向：±0.5~5mm径向：0.~1.5mm 角向：0.5ºmmL DS B转动惯量kg.m 2轴孔长度mm型　号公称转矩KN.m 许用转速rpm 轴孔直径mmd1,d227-52132-252132-252107-212107-17284-17284-14244-11244-82242-410202-410330-550330-650202-352167-302167-302282-550　Y型　J 1型LZ184********-42086013300175.42062LZ19630750280-45097014322323.23068LZ201120650320-500116015355669.44715LZ211800530380-63014401836018808699LZ222240500420-75015201940525969473LZ232800460480-850164020440398212095重量kg 轴孔长度mm540-850540-800450-800380-650380-650380-650型　号公称转矩KN.m 许用转速rpm 轴孔直径mmd1,d2mmL D S B转动惯量kg.m 2。

弹性套柱销联轴器 Final revision by standardization team on December 10, 2020.网页位置：>>>>>>>> TL型弹性套柱销联轴器1.概述LT系列弹性套柱销联轴器的适用范围：适用于联接两同轴线的传动轴系，具有一定的补偿两轴相对偏移和一般减震性能。

工作环境温度为-20o~+70oC.1.LT系列弹性套柱销联轴器的标记方法订购联轴器时，务必请按GB3852-1997规定的标记方法标记。

1. LT的标记方法：例如LT10，主动端轴孔d1=70，配合长度为142，键槽形式为A型；从动端d2=60，配合长度为142，键槽形式为A型。

标记如下：联轴器形式代号图一 LT弹性套柱销齿式联轴器结构表一 LT 型弹性套柱销联轴器基本参数和主要尺寸型号公称转矩 Tn许用转速 nr/min轴孔直径d1、d2轴孔长度mmD A 转动惯量 质量kgY 型J 、J1、Z型L 推荐LL1 LmmLT18800 920 14 -25 711810、11 251712、143220 LT216760012、14358016、18、19423042LT36300 16、18、3895 35说明：质量、转动惯量按铸钢、无孔、L推荐计算.1.LT弹性套柱销联轴器允许最大轴线误差1.联轴器零件材料表泊头市天硕联轴器厂邮编：062150联系电话： 8269715 8285615业务传真：公司地址：河北省泊头市南仓街E-MAILCopyright 2001 TANSO rights reserved.天硕信息部制作产品名称：产品简介：爪型联轴器的中间滑块用夹布胶木或聚氨酯制成，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合，适用于转矩不大，转速较高，无急剧冲击的两轴连接。

尼龙滑块传递转矩较小，但更宜于高速运转，且不需润滑，水泵行业的标准代号为Bl104.产品名称：产品简介：弹性套柱销联轴器的柱销上套有橡胶圈，具有弹性和补偿轴线位移的能力，但相对角位移较大时，易磨损，结构简单，安装方便，更换容易，尺寸小，质量轻，传动转矩大，广泛应用于各种旋转泵中，水泵行业的标准为Bll01产品名称：产品简介：本联轴器适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点,半联轴器采用精密铸造，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶；增强铸型尼龙弹性体等材料。

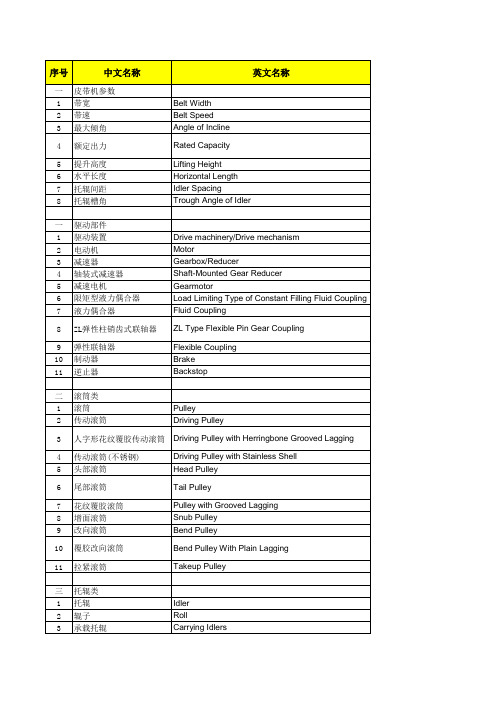

水封改造胶带输送机技术要求本技术文件就水封改造胶带输送机提出相应的技术要求，其皮带机规格为B=800带式输送机，长度120米。

输送速度1.2m/s，其设计原则上按照《DTⅡ(A)带式输送机设计手册》选用技术参数、标准部件及配套件，并作以下统一规定。

一、备件要求1、滚筒组:要求：滚筒均按DTII(A)型进行设计，所有滚筒全部为中型（单幅板焊结构，胀套联结）滚筒，轴承采用进口原装SKF或FAG产品，滚筒壁厚不小于12mm。

传动滚筒采用人字形或菱形沟槽铸胶，铸胶厚度不低于14mm.改向、增面滚筒粘贴6mm陶瓷衬板（采用河北骥驰耐磨材料有限公司产品），轴承座采用剖分式结构，内置导油槽，并采用压注油嘴润滑，滚筒出厂前轴承座内加注2/3的锂基润滑脂，轴承座油腔中应充满。

滚筒的所有焊缝做探伤检验，并进行退火处理，消除内应力。

所有滚筒出厂前作静平衡试验，达到G40精度要求。

滚筒使用寿命不低于50000 小时。

选型：传动滚筒：80A105YZ D=500机尾滚筒：80B105 D=500增面滚筒：80B104 D=4002、电动机选用Y2 180L-4 18.5KW电动机，绝缘等级为F级，防护等级为IP54，接线盒不低于IP55。

配套厂家：山东华丽电机或江特电机。

3、减速机采用SEW标准减速机，型号：MC3RLSF03＋1FAN 速比40.17 4、高速轴联轴器选用HL220 YA48*110/YA40*114的尼龙柱销联轴器。

5、低速轴联轴器传动选用ZL8(100*172/90*170)弹性柱销齿式联轴器。

6、驱动装置：(图号上需注明旋转方向)驱动装置，由电动机、减速机、联轴器、低速轴联轴器、驱动装置架、护罩等组成。

驱动装置架采用钢板焊接结构，电机、减速机必须共用同一个钢底座，上下面板钢板厚度不小于20 mm，其余钢板厚度不小于16mm。

焊后进行去应力退火处理，要求结构刚度、强度好，不易产生变形，对安装电机、减速机的基面，采取机械加工以确保驱动装置的安装精度；安装电机、减速机的垫板进行机械加工。

ZL型弹性柱销齿式联轴器
弹性柱销齿式联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接,该联轴器具有以下特点：(1)传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器。

(2)与齿式联轴器相比,结构简单,组成零件较少,制造较方便,不用齿轮加工机床。

(3)维修方便,寿命较长,拆下档板即可更换尼龙柱销。

(4)尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。

(5)减振动能差,噪声较大。

弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要
求和噪声需要严加控制的工作部位。

型号
公称扭矩
Tn(N.m) 许用转速
[n]r/min
轴孔直径 d 1 d2
轴孔配合长
D B
转动惯量 Kg.m
2
质量 m Kg
Y型J1 型
L L 1
ZL1 100 4000 12 14 32 27
76 42 0.0004 0.80 16 18
42 30
19
20 22
52 38
24
ZL2 250 4000 16 18
42 30
92 50 0.003 3.23
19
20 22
52 38
24
25 28 62 44
30 32 82 60
ZL3 630 4000 25 28 62 44
118 69 0.011 6.57 30 32 82 60。

联轴器新旧标准对照表联轴器新旧标准对照表１.联轴器命名原则a 联轴器名称应具有科学性、准确性；b 联轴器名称应简短易记；c 按联轴器的结构特点命名，但要与现有其它类似联轴器有所区别；d 按联轴器中具有特征的主要零件（形状、特点等）命名；e 按联轴器中主要零件特殊材料命名；f 按传统习惯命名；g 按上述综合因素命名；h联轴器品种名称不得重复是联轴器命名最基本的原则。

２.联轴器型号联轴器的型号由组别代号、品种代号、型式代号、规格代号组成。

联轴器的组别代号、品种代号、型式代号，取其名称的第一汉语拼音字母代号，如有重复时，则取第二个字母，或名称中第二、三个字母的第一、第二汉语拼音字母，或选其名称中具有特点字的第一、第二汉语拼音字母，以在同一组别、品种、型式中相互之间不得重复为原则。

联轴器的主参数为公称转矩Ｔn，单位为Ｎ•m。

公称转矩系列顺序号，为联轴器规格代号。

类别组别品种型式规格名称型号名称代号名称代号名称代号新旧刚性联轴器G 凸缘式Y 基本型18 凸缘联轴器GY YL有对中榫型 D 18 有对中榫凸缘联轴器GYD YKD套筒式T 套筒联轴器GT夹壳式J 基本型夹壳联轴器GJ立式L 立式夹壳联轴器GJN径向键式N 径向键凸缘联轴器GN GT平行轴式P 滚动轴承型G 15 滚动轴承平行轴联轴器GPG PLG滑动轴承型H 15 滑动轴承平行轴联轴器GPH PLH挠性联轴器无弹性元件挠性联轴器W 滑块式H 10 滑块联轴器WH HL鼓形齿式G 基本型30/24 鼓形齿联轴器WG双面分体式S 双面鼓形齿联轴器WGS单面分体式 D 30/25 单面鼓形齿联轴器WGD接中间轴式J 30/25 接中间轴鼓形齿联轴器WGJ接中间套式T 24 接中间套鼓形齿联轴器WGT垂直安装式S 14 垂直安装鼓形齿联轴器WGS带制动轮式Z 14 带制动轮鼓形齿联轴器WGZ带制动盘式P 14 带制动盘鼓形齿联轴器WGP直齿式 C 直齿联轴器WC滚子链Z 双排链15 滚子链联轴器WZ GL单排链 D 单排链联轴器WZD齿形链式L 齿形链联轴器WL套筒链式T 套筒链联轴器WT十字轴式S 整体叉头型 C 11~13 整体叉头十字轴万向联轴器WSC SWC 部分轴承座型P 14 部分轴承座十字轴万向联轴器WSP SWP整体轴承座型Z 11 整体轴承座十字轴万向联轴器WSZ SWZ小型8 十字轴万向联轴器WS球笼式Q 基本型9 球笼万向联轴器WQ QWL大倾角型 D 7 大倾角球笼万向联轴器WQD QWLZ 球叉式 A 球叉万向联轴器WA凸块式K 凸块万向联轴器WK三球销式U 三球销万向联轴器WU三销式N 三销万向联轴器WN铰杆式G 铰杆万向联轴器WG球铰式M 球铰万向联轴器WM球铰柱塞式 B 球铰柱塞万向联轴器WB钢球式 E 钢球联轴器WE三叉杆式 D 三叉杆万向联轴器WD球面滚子式J 基本型17 球面滚子联轴器WJ WJA型 A 16 A型球面滚子联轴器WJA WJA 非金属弹性元件挠性联轴器L 轮胎式U 带骨架型18 轮胎式联轴器LU UL整体型N 整体轮胎式联轴器LUN开口型K 开口轮胎式联轴器LYK弹性套柱销式T 基本型13 弹性套柱销联轴器LT TL带制动轮型Z 9 带制动轮弹性套柱销联轴器LTZ TLL弹性柱销式H 基本型14 弹性柱销联轴器LH HL带制动轮型Z 15 带制动轮弹性柱销联轴器LHZ HLL弹性柱销齿式Z 基本型23 弹性柱销齿式联轴器LZ ZL圆锥轴孔型 D 13 圆锥轴孔弹性柱销齿林联轴器LZD ZLD接中间轴型J 23 接中间轴弹性柱销齿式联轴器LZJ ZLZ带制动轮型Z 9 带制动轮弹性柱销齿式联轴器LZZ ZLL梅花形基本型14 梅花形弹性联轴器LM ML单法兰型 D 14 单法兰梅花弹性联轴器LMD MLZ双法兰型S 14 双法兰梅花弹性联轴器LMS MLS分体式制动轮型ZⅠ13 分体式制动轮梅花型弹性联轴器LMZI MLL-I整体式制动轮型ZⅡ13 整体式制动轮梅花型弹性联轴器LMZⅡMLL-Ⅱ凹型环式 A 凹型环式联轴器LA弹性套筒式G 弹性套筒联轴器LG弹性板式 B 弹性板联轴器LB多角式 D 11 多角形弹性联轴器LD芯型N 基本型14 芯型弹性联轴器LN NL双法兰型S 14 双法兰芯型弹性联轴器LNS NLS弹性环X 16 橡胶金属环联轴器LXH型弹性块R 基本型A/B 13/19 H型弹性块联轴器LR HTLA接中间轴型J 10 接中间轴H型弹性块联轴器LRJ HTLE带制动轮型Z 7/9 带制动轮H型弹性块联轴器LRZ HTLC扇形块式 E 32 扇形块弹性联轴器LE弹性活销 F 20 弹性活销联轴器LF鞍形块 C 17 鞍形块弹性联轴器LC LAK弹性块式K 基本型20 弹性块联轴器LK安全销型 A 20 带安全销弹性块联轴器LKA径向弹性柱销式J 基本型16 径向弹性柱销联轴器LJ单法兰型 D 16 单法兰径向弹性柱销联轴器LJD带制动轮型Z 9 带制动轮径向弹性柱销联轴器LJZ LJZ接中间轴型J 16 接中间轴径向弹性柱销联轴器LJJ LJJ 金属弹性元件挠性联轴器J 膜片式M 基本型19/32 膜片联轴器JM ML接中间轴型J 12/42 接中间轴膜片联轴器JMJ接中间套型T 接中间套膜片联轴器JMT双联型S 双联膜片联轴器JMS膜盘式P 膜盘联轴器JP蛇形弹簧式S 基本型25 蛇形弹簧联轴器双法兰型S 19 双法兰蛇形弹簧联轴器JSS单法兰型 D 19 单法兰蛇形弹簧联轴器JSD接中间轴型J 16 接中间轴蛇形弹簧联轴器JSJ高速型G 10 高速蛇形弹簧联轴器JSG带制动轮型Z 8 带制动轮蛇形弹簧联轴器JSZ带制动盘型P 11 带制动盘蛇形弹簧联轴器JSP安全型 A 19 安全型蛇形弹簧联轴器JSA 簧片式H 19 簧片联轴器JH挠性杆式T 普通型18 挠性杆联轴器JT S高速型G 18 高速型挠性杆联轴器JTG H 卷簧式N 卷簧联轴器JN螺旋弹簧式L 螺旋弹簧联轴器JL波纹管式 B 波纹管联轴器JB BL弹性管式G 弹性管联轴器JG TL薄膜式O 薄膜联轴器JQ ML浮动盘簧片 F 浮动盘簧片联轴器JF 组合挠性联轴器Z 膜片橡胶M 膜片橡胶弹性联轴器ZM膜片齿式 C 膜片齿式联轴器ZC组合齿式S 组合齿式联轴器ZS组合链条T 组合链条联轴器ZT组合滑块H 组合滑块联轴器ZH组合万向W 组合万向联轴器ZW安全联轴器 A 钢球式Q 基本型钢球安全联轴器AQ带制动轮型Z 带制动轮钢球安全联轴器AQZV带轮型P V带轮钢球安全联轴器AQP钢砂式S 基本型钢砂安全联轴器ASV带轮型V V带轮钢砂安全联轴器ASV液压式Y 轴联接型 C 液压式安全联轴器AYC键联接型G 键联接液压安全联轴器AYG法兰联接型S 法兰联接液压安全联轴器AYS 摩擦式M 内张型内张摩擦安全联轴器AM链轮型链轮摩擦安全联轴器AM AM单体共轴线型L L型链轮摩擦安全联轴器AML AML, 磁粉式 F &n, bsp; 磁粉式安全联轴器AF销钉式 A 销钉式安全联轴器AA永磁式 C 永磁式安全联轴器AV蛇形弹簧式S 蛇形弹簧安全联轴器AMS AJS联轴器新旧标准对照表序号现行标准号产品型号旧标准号产品型号1 JB/T8854.1-2001 GCLD JB/T8854.1-1999ZBJ19012-89 GCLDJB/ZQ4380-86 GⅡCLD2 JB/T8854.2-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4378-86 GⅡCLGⅡCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4379-86 GⅡCLZ3 JB/T8854.3-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4222-86 GⅠCLGⅠCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4223-86 GⅠCLZ4 JB/ZQ4644-1997 NGCL JB/ZQ4644-86 NGCL5 JB/ZQ4645-1997 NGCLZ JB/ZQ4645-86 NGCLZ6 JB/ZQ4186-1997 WG / /7 JB/T7001-1993 WGP / /8 JB/T7002-1993 WGC / /9 JB/T7003-1993 WGZ / /10 JB/T7004-1993 WGT / /11 JB/ZQ4218-86 CL Q/ZB104-73 CL12 JB/ZQ4219-86 CLZ Q/ZB105-73 CLZ13 GB/T5272-2002 LM LMD LMS LMZ-ⅠLMZ-ⅡGB5272-85 ML MLZ MLS MLL-ⅠMLL-Ⅱ14 GB/T4323-2002 LT LTZ GB4323-84 TL TLL15 GB/T5014-2003 LX LXZ GB5014-85 HL HLL16 GB/T515-2003 LZ LZJ LZD LZZ GB5015-85 ZL ZLZ ZLD ZLL17 GB/T6069-2002 GL GB6069-86 GL18 GB/T5843-2003 GY GYS GYH GB5843-86 YL YLD19 GB/T5844-2002 UL GB5844-86 UL20 JB/ZQ4376-1997 YL JB/ZQ4376-86 YL21 JB/ZQ4384-1997 WHL JB/ZQ4384-86 KL22 JB/ZQ4018-1997 LLA LLB JB/ZQ4018-86 LLA LLB23 JB/T5514-1991 TGL / /24 JB/ZQ4389-1997 制动轮JB/ZQ4389-86 制动轮。

ZL型基本参数ZL型基本参数和主要尺寸利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接. 弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：●（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

●（2）与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

●（3）维修方便，寿命较长，拆下档板即可更换尼龙柱销。

●（4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

●（5）减振动能差，噪声较大。

ZLD型圆锥形轴孔具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。

弹性柱销齿式联轴器的常用型号有：LZ,LZZ,LZD型。

LZ1-LZ23型弹性柱销齿式联轴器。

万达联轴器专业供应。

ZLL型-带制动轮,厂家直销联轴器ZLL型-带制动轮维修方便,寿命较长,拆下档板即可更换尼龙柱销。

尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。

ZL型基本参数和主要尺寸利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接. 弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：●（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

●（2）与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

●（3）维修方便，寿命较长，拆下档板即可更换尼龙柱销。

●（4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

CLZ 型齿式联轴器基本参数和主要尺寸 mm型号公称扭矩Tn(N.m)许用转速n(r/min)轴孔直径d轴孔长度B/2 A/2 D D1 D2 D3 C转动惯量Kg.m 2重量KgYLCLZ1 710 3780 18194253 24.5 170 110 56 95160.03 12.8 20222452 6252862 2.5鼓形齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。

外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。

有角位移时沿齿宽的接触状态。

具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。

齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。

由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。

鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点) ：1、承载能力强。

在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％2、角位移补偿量大。

当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。

在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大,3、鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。
