数字灰度图像的基本运算处理 正文讲解

1前言介绍一种用可视化数值计算软件MATLAB实现的数字图像处理系统平台,系统使用MATLAB中提供的GUI设计系统可视化的用户界面，下拉式的菜单方便用户选择对图像的处理。

用户可以随意选择要处理的图片。

但是该系统只支持灰度图片，可实现内容主要包括灰度图像的代数运算、几何运算。

基于数字图像处理的一些基本原理，利用MATLAB 设计程序进行对灰度图像的处理。

有部分处理运算有很多种方法，我选择了最简单、最明了的方法。

数字图像处理又称为计算机图像处理，它是指将图像信号转换成数字信号并利用计算机对其进行处理的过程。

理论上讲，图像是一种二维的连续函数，然而在计算机上对图像进行数字处理的时候，首先必须对其在空间和亮度上进行数字化，这就是图像的采样和量化的过程。

二维图像进行均匀采样，就可以得到一幅离散化成M×N样本的数字图像，该数字图像是一个整数阵列，因而用矩阵来描述该数字图像是最直观最简便的了。

随着计算机的发展,图像处理技术在许多领域得到了广泛应用，用于图像处理的软件也很多，如PHOTOSHOP、PAINTSHOP、GIMP、SaperaProcessing、MATLAB等,其中大部分软件都是基于广告策划和图像修饰处理而设计的应用软件，进行图像处理时并不是很方便。

而MATLAB(矩阵实验室) 它在矩阵运算上有自己独特的特点，在矩阵运算处理具有很大的优势，因此用MATLAB处理数字图像非常的方便。

不仅如此，MATLAB提供了丰富的图形命令和图形函数，而且其面向对象的图形系统具有强大的用户界面(GUI)生成能力。

这样，用户就可以充分利用系统提供的 GUI 特性，编写自己需要的图形界面，从而可以高效地进行图像处理。

MATLAB支持五种图像类型，即索引图像、灰度图像、二值图像、RGB图像和多帧图像阵列；支持BMP、GIF、HDF、JPEG、PCX、PNG、TIFF、XWD、CUR、ICO等图像文件格式的读，写和显示。

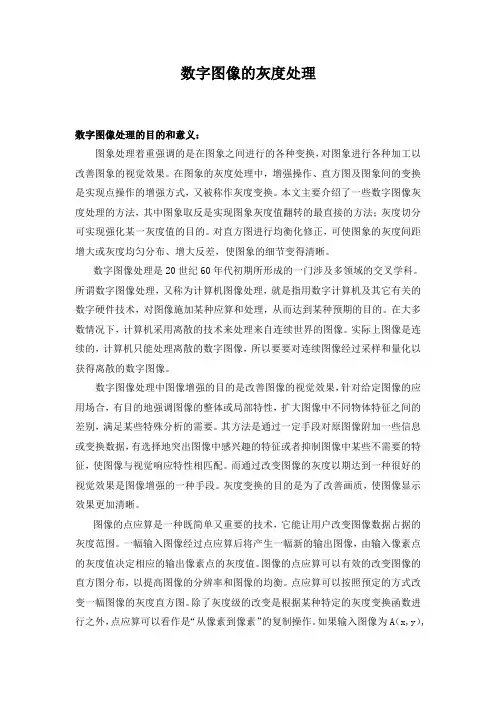

数字图像的灰度处理数字图像处理的目的和意义：图象处理着重强调的是在图象之间进行的各种变换，对图象进行各种加工以改善图象的视觉效果。

在图象的灰度处理中，增强操作、直方图及图象间的变换是实现点操作的增强方式，又被称作灰度变换。

本文主要介绍了一些数字图像灰度处理的方法，其中图象取反是实现图象灰度值翻转的最直接的方法；灰度切分可实现强化某一灰度值的目的。

对直方图进行均衡化修正，可使图象的灰度间距增大或灰度均匀分布、增大反差，使图象的细节变得清晰。

数字图像处理是20世纪60年代初期所形成的一门涉及多领域的交叉学科。

所谓数字图像处理，又称为计算机图像处理，就是指用数字计算机及其它有关的数字硬件技术，对图像施加某种应算和处理，从而达到某种预期的目的。

在大多数情况下，计算机采用离散的技术来处理来自连续世界的图像。

实际上图像是连续的，计算机只能处理离散的数字图像，所以要要对连续图像经过采样和量化以获得离散的数字图像。

数字图像处理中图像增强的目的是改善图像的视觉效果，针对给定图像的应用场合，有目的地强调图像的整体或局部特性，扩大图像中不同物体特征之间的差别，满足某些特殊分析的需要。

其方法是通过一定手段对原图像附加一些信息或变换数据，有选择地突出图像中感兴趣的特征或者抑制图像中某些不需要的特征，使图像与视觉响应特性相匹配。

而通过改变图像的灰度以期达到一种很好的视觉效果是图像增强的一种手段。

灰度变换的目的是为了改善画质，使图像显示效果更加清晰。

图像的点应算是一种既简单又重要的技术，它能让用户改变图像数据占据的灰度范围。

一幅输入图像经过点应算后将产生一幅新的输出图像，由输入像素点的灰度值决定相应的输出像素点的灰度值。

图像的点应算可以有效的改变图像的直方图分布，以提高图像的分辨率和图像的均衡。

点应算可以按照预定的方式改变一幅图像的灰度直方图。

除了灰度级的改变是根据某种特定的灰度变换函数进行之外，点应算可以看作是“从像素到像素”的复制操作。

灰度变换的基本原理灰度变换是数字图像处理中一种常见的操作技术，它通过改变图像中每个像素的亮度值，从而实现图像的增强或调整。

灰度变换的基本原理是将原始图像的灰度级映射到一个新的灰度级，使得图像的视觉效果更加理想。

在进行灰度变换之前，我们需要了解一些基本概念。

首先，灰度级是指图像中每个像素的亮度值，通常用0到255的整数表示，其中0代表黑色，255代表白色。

其次，灰度变换函数是将原始图像的灰度级映射到新的灰度级的函数，它决定了图像的最终效果。

常用的灰度变换函数包括线性变换、对数变换、幂律变换等。

线性变换是最简单的一种灰度变换方法，它通过一条直线的斜率和截距来调整图像的亮度。

对数变换和幂律变换则是非线性变换方法，它们通过对原始图像的灰度级取对数或幂次来改变图像的亮度分布。

灰度变换的具体步骤如下：首先，读入原始图像，并将其转换为灰度图像。

然后，选择合适的灰度变换函数，并根据函数的定义计算每个像素的新灰度级。

最后，将新的灰度级赋值给每个像素，并生成处理后的图像。

灰度变换在图像处理中有着广泛的应用。

首先，它可以用于图像增强，即通过调整图像的亮度和对比度，使图像更加清晰和鲜明。

其次，灰度变换可以用于图像的调整和校正，例如校正图像的曝光不足或过度曝光的问题。

此外，灰度变换还可以用于图像的压缩和编码，从而减少图像的存储空间和传输带宽。

灰度变换虽然简单，但在实际应用中需要根据具体情况选择合适的变换函数和参数。

例如，在图像增强中，可以根据图像的亮度分布选择线性变换、对数变换或幂律变换。

对于高动态范围图像，可以采用自适应灰度变换方法，根据图像的局部特征进行变换。

需要注意的是，灰度变换可能会引入一些副作用，例如图像的噪声会被放大，导致图像质量的下降。

因此，在进行灰度变换时，需要考虑图像的特点和应用需求，避免不必要的变换和误操作。

灰度变换是数字图像处理中一种重要的操作技术，它通过改变图像的灰度级来实现图像的增强和调整。

灰度变换的基本原理是将原始图像的灰度级映射到一个新的灰度级，从而改变图像的亮度分布和视觉效果。

数字图像处理_图像基本运算图像基本运算1点运算线性点运算是指输⼊图像的灰度级与输出图像呈线性关系。

s=ar+b（r为输⼊灰度值，s为相应点的输出灰度值）。

当a=1，b=0时，新图像与原图像相同；当a=1，b≠0时，新图像是原图像所有像素的灰度值上移或下移，是整个图像在显⽰时更亮或更暗；当a＞1时，新图像对⽐度增加；当a＜1时，新图像对⽐度降低；当a＜0时，暗区域将变亮，亮区域将变暗，点运算完成了图像求补； ⾮线性点运算是指输⼊与输出为⾮线性关系，常见的⾮线性灰度变换为对数变换和幂次变换，对数变换⼀般形式为：s=clog（1+r）其中c为⼀常数，并假设r≥0.此变换使窄带低灰度输⼊图像映射为宽带输出值，相对的是输出灰度的⾼调整。

1 x=imread('D:/picture/DiaoChan.jpg');2 subplot(2,2,1)3 imshow(x);4 title('原图');5 J=0.3*x+50/255;6 subplot(2,2,2);7 imshow(J);8 title('线性点变换');9 subplot(2,2,3);10 x1=im2double(x);11 H=2*log(1+x1);12 imshow(H)13 title('⾮线性点运算');%对数运算幂次变换⼀般形式：s=cr^γ幂级数γ部分值把窄带暗值映射到宽带输出值下⾯是⾮线性点运算的幂运算1 I=imread('D:/picture/DiaoChan.jpg');2 subplot(2,2,1);3 imshow(I);title('原始图像','fontsize',9);4 subplot(2,2,2);5 imshow(imadjust(I,[],[],0.5));title('Gamma=0.5');7 imshow(imadjust(I,[],[],1));title('Gamma=1');8 subplot(2,2,4);9 imshow(imadjust(I,[],[],1.5));title('Gamma=1.5');2代数运算和逻辑运算加法运算去噪处理1 clear all2 i=imread('lenagray.jpg');3 imshow(i)4 j=imnoise(i,'gaussian',0,0.05);5 [m,n]=size(i);6 k=zeros(m,n);7for l=1:1008 j=imnoise(i,'gaussian',0,0.05);9 j1=im2double(j);10 k=k+j1;11 End12 k=k/100;13 subplot(1,3,1),imshow(i),title('原始图像')14 subplot(1,3,2),imshow(j),title('加噪图像')15 subplot(1,3,3),imshow(k),title(‘求平均后的减法运算提取噪声1 I=imread(‘lena.jpg’);2 J=imnoise (I,‘lena.jpg’,0,0.02);3 K=imsubtract(J,I);4 K1=255-K;5 figure;imshow(I);7 figure;imshow(K1);乘法运算改变图像灰度级1 I=imread('D:/picture/SunShangXiang.jpg')2 I=im2double(I);3 J=immultiply(I,1.2);4 K=immultiply(I,2);5 subplot(1,3,1),imshow(I);subplot(1,3,2),imshow(J);6 subplot(1,3,3);imshow(K);逻辑运算1 A=zeros(128);2 A(40:67,60:100)=1;3 figure(1)4 imshow(A);5 B=zeros(128);6 B(50:80,40:70)=1;7 figure(2)8 imshow(2);9 C=and(A,B);%与10 figure(3);11 imshow(3);12 D=or(A,B);%或13 figure(4);14 imshow(4);15 E=not(A);%⾮16 figure(5);17 imshow(E);3⼏何运算平移运算实现图像的平移1 I=imread('lenagray.jpg');2 subplot(1,2,1);3 imshow(I);4 [M,N]=size(I);g=zeros(M,N);5 a=20;b=20;6for i=1:M7for j=1:N8if((i-a>0)&(i-a<M)&(j-b>0)&(j-b<N)) 9 g(i,j)=I(i-a,j-b);10else11 g(i,j)=0;12 end13 end14 end15 subplot(1,2,2);imshow(uint8(g));⽔平镜像变换1 I=imread('lena.jpg');2 subplot(121);imshow(I);3 [M,N]=size(I);g=zeros(M,N);4for i=1:M5for j=1:N6 g(i,j)=I(i,N-j+1);7 end8 end9 subplot(122);imshow(uint8(g));垂直镜像变换1 I=imread('lena.jpg');2 subplot(121);imshow(I);3 [M,N]=size(I);g=zeros(M,N);4for i=1:M5for j=1:N6 g(i,j)=I(M-i+1,j);7 end8 end9 subplot(122);imshow(uint8(g));图像的旋转1 x=imread('D:/picture/DiaoChan.jpg');2 imshow(x);3 j=imrotate(x,45,'bilinear');4 k=imrotate(x,45,'bilinear','crop');5 subplot(1,3,1),imshow(x);6 title(‘原图')7 subplot(1,3,2),imshow(j);8 title(‘旋转图(显⽰全部)')9 subplot(1,3,3),imshow(k);10 title(‘旋转图(截取局部)')⼏种插值法⽐较1 i=imread('lena.jpg');2 j1=imresize(i,10,'nearest');3 j2=imresize(i,10,'bilinear');4 j3=imresize(i,10,'bicubic');5 subplot(1,4,1),imshow(i);title(‘原始图像')6 subplot(1,4,2),imshow(j1);title(‘最近邻法')7 subplot(1,4,3),imshow(j2);title(‘双线性插值法')8 subplot(1,4,4),imshow(j3);title(‘三次内插法')放缩变换1 x=imread('D:/picture/ZiXia.jpg')2 subplot(2,3,1)3 imshow(x);4 title('原图');5 Large=imresize(x,1.5);6 subplot(2,3,2)7 imshow(Large);8 title('扩⼤为1.5');9 Small=imresize(x,0.1);10 subplot(2,3,3)11 imshow(Small);12 title('缩⼩为0.3');13 subplot(2,3,4)14 df=imresize(x,[600700],'nearest');15 imshow(df)16 title('600*700');17 df1=imresize(x,[300400],'nearest');18 subplot(2,3,5)19 imshow(df1)20 title('300*400');后记：（1）MATLAB基础知识回顾1：crtl+R是对选中的区域注释，ctrl+T是取消注释2：有的代码中点运算如O=a.*I+b/255 ，其中b除以255原因是：灰度数据有两种表式⽅法：⼀种是⽤unit8类型，取值0~255；另⼀种是double类型，取值0~1。

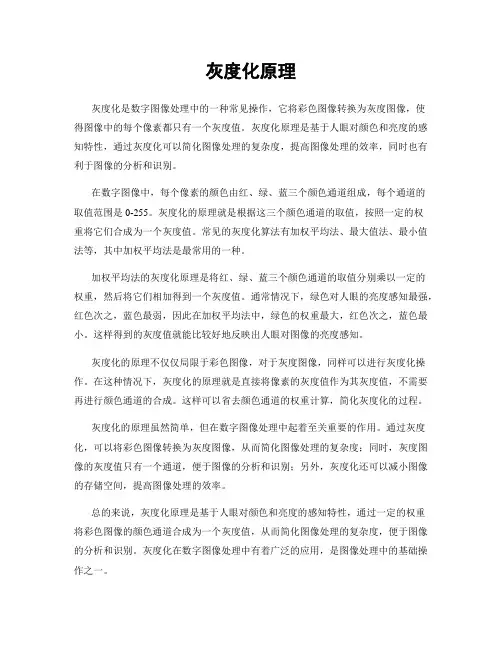

灰度化原理灰度化是数字图像处理中的一种常见操作，它将彩色图像转换为灰度图像，使得图像中的每个像素都只有一个灰度值。

灰度化原理是基于人眼对颜色和亮度的感知特性，通过灰度化可以简化图像处理的复杂度，提高图像处理的效率，同时也有利于图像的分析和识别。

在数字图像中，每个像素的颜色由红、绿、蓝三个颜色通道组成，每个通道的取值范围是0-255。

灰度化的原理就是根据这三个颜色通道的取值，按照一定的权重将它们合成为一个灰度值。

常见的灰度化算法有加权平均法、最大值法、最小值法等，其中加权平均法是最常用的一种。

加权平均法的灰度化原理是将红、绿、蓝三个颜色通道的取值分别乘以一定的权重，然后将它们相加得到一个灰度值。

通常情况下，绿色对人眼的亮度感知最强，红色次之，蓝色最弱，因此在加权平均法中，绿色的权重最大，红色次之，蓝色最小。

这样得到的灰度值就能比较好地反映出人眼对图像的亮度感知。

灰度化的原理不仅仅局限于彩色图像，对于灰度图像，同样可以进行灰度化操作。

在这种情况下，灰度化的原理就是直接将像素的灰度值作为其灰度值，不需要再进行颜色通道的合成。

这样可以省去颜色通道的权重计算，简化灰度化的过程。

灰度化的原理虽然简单，但在数字图像处理中起着至关重要的作用。

通过灰度化，可以将彩色图像转换为灰度图像，从而简化图像处理的复杂度；同时，灰度图像的灰度值只有一个通道，便于图像的分析和识别；另外，灰度化还可以减小图像的存储空间，提高图像处理的效率。

总的来说，灰度化原理是基于人眼对颜色和亮度的感知特性，通过一定的权重将彩色图像的颜色通道合成为一个灰度值，从而简化图像处理的复杂度，便于图像的分析和识别。

灰度化在数字图像处理中有着广泛的应用，是图像处理中的基础操作之一。

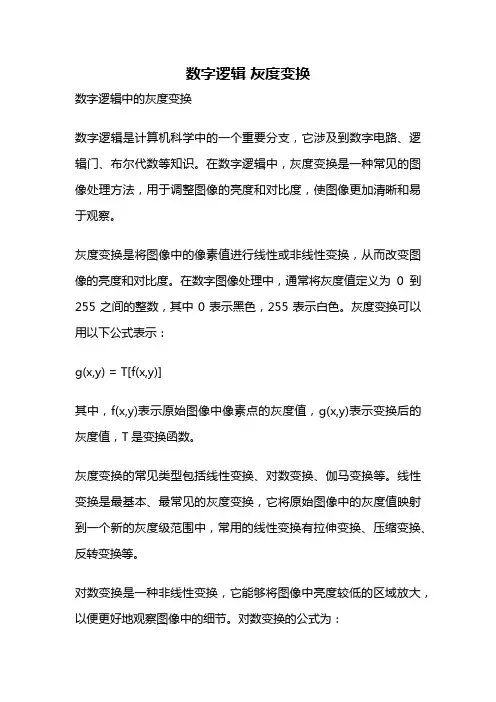

数字逻辑灰度变换数字逻辑中的灰度变换数字逻辑是计算机科学中的一个重要分支，它涉及到数字电路、逻辑门、布尔代数等知识。

在数字逻辑中，灰度变换是一种常见的图像处理方法，用于调整图像的亮度和对比度，使图像更加清晰和易于观察。

灰度变换是将图像中的像素值进行线性或非线性变换，从而改变图像的亮度和对比度。

在数字图像处理中，通常将灰度值定义为0到255之间的整数，其中0表示黑色，255表示白色。

灰度变换可以用以下公式表示：g(x,y) = T[f(x,y)]其中，f(x,y)表示原始图像中像素点的灰度值，g(x,y)表示变换后的灰度值，T是变换函数。

灰度变换的常见类型包括线性变换、对数变换、伽马变换等。

线性变换是最基本、最常见的灰度变换，它将原始图像中的灰度值映射到一个新的灰度级范围中，常用的线性变换有拉伸变换、压缩变换、反转变换等。

对数变换是一种非线性变换，它能够将图像中亮度较低的区域放大，以便更好地观察图像中的细节。

对数变换的公式为：g(x,y) = c × log[1 + f(x,y)]其中，c是常数，f(x,y)表示原始图像中像素点的灰度值。

伽马变换也是一种非线性变换，它能够增强图像中的对比度和细节，并且可以根据需求进行调整。

伽马变换的公式为：g(x,y) = A × f(x,y)^γ其中，A和γ是常数，f(x,y)表示原始图像中像素点的灰度值。

除了上述常见的灰度变换类型之外，还有一些特殊的灰度变换，如直方图均衡化、直方图匹配等。

直方图均衡化是一种可以提高图像对比度和亮度的方法，它能够使图像中的灰度级分布更加均匀。

直方图匹配是一种将图像的灰度级映射到一个指定的灰度范围的方法，以便更好地观察和分析图像。

总的来说，灰度变换是数字图像处理中的一项基本技术，它能够改善图像的质量，并且可以根据需求进行调整。

在实际应用中，我们需要根据具体的需求选择合适的灰度变换方法，并且需要进行参数调整和优化，以确保处理效果最佳。

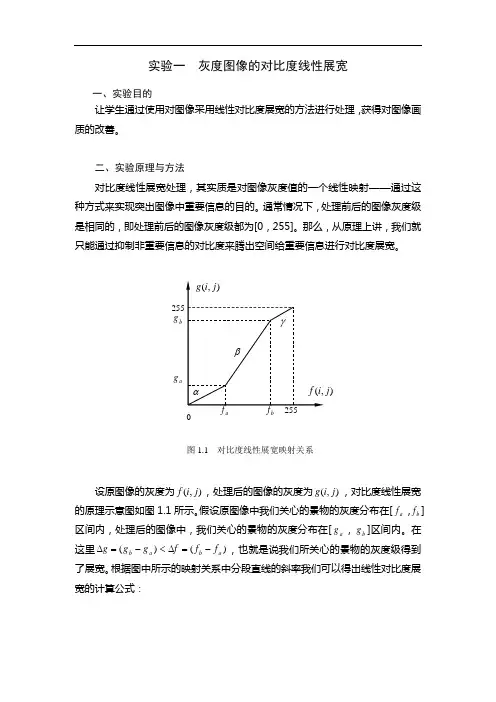

实验一 灰度图像的对比度线性展宽一、实验目的让学生通过使用对图像采用线性对比度展宽的方法进行处理，获得对图像画质的改善。

二、实验原理与方法对比度线性展宽处理，其实质是对图像灰度值的一个线性映射——通过这种方式来实现突出图像中重要信息的目的。

通常情况下，处理前后的图像灰度级是相同的，即处理前后的图像灰度级都为[0，255]。

那么，从原理上讲，我们就只能通过抑制非重要信息的对比度来腾出空间给重要信息进行对比度展宽。

设原图像的灰度为),(j i f ，处理后的图像的灰度为),(j i g ，对比度线性展宽的原理示意图如图1.1所示。

假设原图像中我们关心的景物的灰度分布在[a f ，b f ]区间内，处理后的图像中，我们关心的景物的灰度分布在[a g ，b g ]区间内。

在这里)(a b g g g -=∆)(a b f f f -=∆<，也就是说我们所关心的景物的灰度级得到了展宽。

根据图中所示的映射关系中分段直线的斜率我们可以得出线性对比度展宽的计算公式：b g a g a b )j图1.1 对比度线性展宽映射关系),(j i f α， a f j i f <≤),(0=),(j i g a a g f j i f +-)),((β，b a f j i f f <≤).,( （1-1）b b g f j i f +-)),((γ，255),(<≤j i f f b（m i ,3,2,1 =；n j ,3,2,1 =） 其中，a a f g =α，a b a b f f g g --=β，bbf g --=255255γ，图像的大小为m ×n 。

三、实验内容与步骤1．熟悉MATLAB 语言的使用，主要包括图像处理相关的语句、表达式，以及变量的使用。

2．按照所给出的参考伪代码编写程序，实现对一幅灰度图像的对比度线性展宽。

3．调整α，β，γ的值，观察对处理结果的影响。

四、思考问题1．在映射关系中，分段直线的斜率的大小对图像处理结果有哪些影响？ 2．在进行对比度展宽的时候，如果确定和选取所关心的景物？五、参考伪代码程序[image, map]=imread(‘实验图像.BMP’);%读入一幅灰度图像，放在二维数组变量image 中。

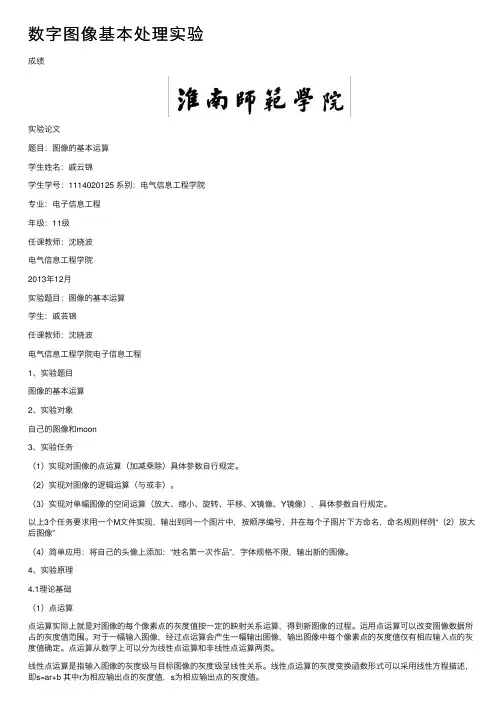

数字图像基本处理实验成绩实验论⽂题⽬：图像的基本运算学⽣姓名：戚云锦学⽣学号：1114020125 系别：电⽓信息⼯程学院专业：电⼦信息⼯程年级：11级任课教师：沈晓波电⽓信息⼯程学院2013年12⽉实验题⽬：图像的基本运算学⽣：戚芸锦任课教师：沈晓波电⽓信息⼯程学院电⼦信息⼯程1、实验题⽬图像的基本运算2、实验对象⾃⼰的图像和moon3、实验任务（1）实现对图像的点运算（加减乘除）具体参数⾃⾏规定。

（2）实现对图像的逻辑运算（与或⾮）。

（3）实现对单幅图像的空间运算（放⼤、缩⼩、旋转、平移、X镜像、Y镜像），具体参数⾃⾏规定。

以上3个任务要求⽤⼀个M⽂件实现，输出到同⼀个图⽚中，按顺序编号，并在每个⼦图⽚下⽅命名，命名规则样例“（2）放⼤后图像”（4）简单应⽤：将⾃⼰的头像上添加：“姓名第⼀次作品”，字体规格不限，输出新的图像。

4、实验原理4.1理论基础（1）点运算点运算实际上就是对图像的每个像素点的灰度值按⼀定的映射关系运算，得到新图像的过程。

运⽤点运算可以改变图像数据所占的灰度值范围。

对于⼀幅输⼊图像，经过点运算会产⽣⼀幅输出图像，输出图像中每个像素点的灰度值仅有相应输⼊点的灰度值确定。

点运算从数学上可以分为线性点运算和⾮线性点运算两类。

线性点运算是指输⼊图像的灰度级与⽬标图像的灰度级呈线性关系。

线性点运算的灰度变换函数形式可以采⽤线性⽅程描述，即s=ar+b 其中r为相应输出点的灰度值，s为相应输出点的灰度值。

常见的⾮线性点运算为对数变换和幂次变换。

对数变换的⼀般表达式为：s=c log(1+r),c为常数，并假定r>=0.(2)代数运算与逻辑运算代数运算是指对两幅图或两幅图已上输⼊图像进⾏点对点的加、减、乘、除运算⽽得到的⽬标图像的运算。

加法运算的作⽤是去除“叠加性”随机噪⾳和⽣成图像。

减法运算的作⽤是差影法和混合图像的分离。

乘法和除法运算可以⽤来改变图像的灰度级，实现灰度级变换。

灰度图原理灰度图是数字图像处理中常见的一种图像类型，它是由灰度级别表示的图像，灰度级别通常在0（黑色）到255（白色）之间。

灰度图像是黑白图像的一种，它不同于二值图像，因为它可以包含多个灰度级别，而不仅仅是黑和白两种颜色。

在数字图像处理中，灰度图像的处理和分析是非常重要的，因此了解灰度图原理对于图像处理的学习和应用具有重要意义。

灰度图原理的基础是灰度级别，它是指图像中每个像素的灰度值，通常用一个整数来表示。

灰度级别的范围取决于图像的位深度，例如8位图像的灰度级别范围是0-255，而10位图像的灰度级别范围是0-1023。

灰度级别越高，图像的灰度变化就越丰富，图像的细节表现也就越清晰。

在灰度图像中，每个像素的灰度值可以通过灰度直方图来表示。

灰度直方图是对图像中各个灰度级别像素的统计分布，它可以直观地展现图像的亮度分布情况。

通过灰度直方图，我们可以了解图像的整体亮度分布情况，进而进行图像的调整和增强。

灰度图原理还涉及到灰度变换和灰度处理的方法。

灰度变换是指通过对图像的灰度级别进行变换，来改变图像的亮度和对比度。

常见的灰度变换包括线性变换、对数变换、伽马校正等，它们可以有效地调整图像的亮度和对比度，使图像更符合人眼的观察习惯。

而灰度处理则是指对图像的灰度级别进行特定的处理，如边缘检测、图像分割、图像增强等，以实现对图像的分析和处理。

在数字图像处理中，灰度图原理也与图像的滤波和增强密切相关。

图像的滤波是通过对图像进行卷积运算，来实现对图像的平滑和边缘检测等目的。

而图像的增强则是通过对图像进行灰度变换和灰度处理，来增强图像的特定细节和信息，使图像更加清晰和易于分析。

总之，灰度图原理是数字图像处理中的重要基础知识，它涉及到图像的灰度级别、灰度直方图、灰度变换、灰度处理以及与图像滤波和增强的关系。

深入理解灰度图原理对于数字图像处理的学习和应用具有重要意义，它为我们理解图像的亮度和对比度、进行图像的分析和处理提供了重要的理论基础。

实验一 数字图像基本操作及灰度调整一．实验目的1.掌握读、写图像的基本方法；2.掌握MATLAB 语言中图像数据与信息的读取方法；3.理解图像灰度变换处理在图像增强的作用；4．掌握绘制灰度直方图的方法，理解灰度直方图的灰度变换及均衡化的方法。

二．实验基本原理1. 灰度变换灰度变换是图像增强的一种重要手段，它常用于改变图象的灰度范围及分布，是图象数字化及图象显示的重要工具。

1) 图像反转灰度级范围为[0, L-1]的图像反转可由下式获得r L s --=12) 对数运算：有时原图的动态范围太大，超出某些显示设备的允许动态范围，如直接使用原图，则一部分细节可能丢失。

解决的方法是对原图进行灰度压缩，如对数变换：s = c log(1 + r )，c 为常数，r ≥ 03) 幂次变换：0,0,≥≥=γγc cr s4) 对比拉伸：在实际应用中,为了突出图像中感兴趣的研究对象，常常要求局部扩展拉伸某一范围的灰度值，或对不同范围的灰度值进行不同的拉伸处理，即分段线性拉伸：其对应的数学表达式为：2. 直方图均衡化灰度直方图的横坐标是灰度级，纵坐标是该灰度级出现的频度，它是图像最基本的统计特征。

依据定义，在离散形式下， 用r k 代表离散灰度级，用p r (r k )代表p r (r )，并且有下式成立：nn r P k k r =)( 1,,2,1,010-=≤≤l k r k 式中：n k 为图像中出现r k 级灰度的像素数，n 是图像像素总数，而n k /n 即为频数。

直方图均衡化处理是以累积分布函数变换法为基础的直方图修正法。

假定变换函数为ωωd p r T s r r)()(0⎰==(a) Lena 图像 (b) Lena 图像的直方图图1-1 Lena 图像及直方图当灰度级是离散值时，可用频数近似代替概率值，即1,,1,010)(-=≤≤=l k r n n r p k k k r式中：l 是灰度级的总数目，p r (r k )是取第k 级灰度值的概率，n k 是图像中出现第k 级灰度的次数，n 是图像中像素总数。

灰度像处理原理灰度图像处理原理1. 引言在数字图像处理中，灰度图像处理是一项重要的技术，通过调整像素的亮度值或色彩分布，可以达到图像增强、去噪和特征提取等目的。

本文将介绍灰度图像处理的原理及相关算法。

2. 灰度图像基础知识灰度图像由像素组成，每个像素代表图像中的一个点，其灰度值表示该点的亮度。

灰度图像处理是在不改变图像颜色的情况下，仅修改像素的亮度值来改变图像外观。

3. 灰度化灰度化是将彩色图像转换为灰度图像的过程。

常见的灰度化方法有平均法、加权法和色彩分量法。

其中，平均法是将彩色像素的红、绿、蓝分量取平均值得到灰度像素值；加权法则根据不同颜色通道的感知度给予不同权重；色彩分量法是将彩色像素的红、绿、蓝分量加权叠加得到灰度像素值。

4. 灰度变换灰度变换是通过对灰度图像的像素进行变换来增强图像的对比度或亮度。

常用的灰度变换方法有线性变换、非线性变换和直方图均衡化。

线性变换是通过对灰度像素的线性映射来调整亮度和对比度。

非线性变换通过定义不同的映射函数来调整像素的灰度值，例如对数变换和幂次变换。

直方图均衡化是通过调整像素灰度值的分布来提高图像的对比度。

5. 滤波滤波是通过对图像进行空域或频域滤波来实现图像增强或去噪。

常见的滤波方法有均值滤波、中值滤波和高通滤波。

均值滤波通过对像素周围区域的灰度值取平均来模糊图像。

中值滤波则通过对像素周围区域的灰度值取中值来去除椒盐噪声等离群点。

高通滤波则可通过对图像进行边缘检测和细节增强。

6. 阈值处理阈值处理是基于像素灰度值与预设阈值之间的比较来实现图像二值化或分割。

常见的阈值处理方法有全局阈值和自适应阈值。

全局阈值是将整个图像根据一个固定的阈值进行二值化或分割。

自适应阈值则根据局部区域的灰度值动态地调整阈值。

7. 灰度形态学灰度形态学是在灰度图像上进行形态学操作的一种方法。

常用的灰度形态学操作有腐蚀、膨胀、开运算和闭运算。

腐蚀操作用于缩小图像中的亮区域，膨胀操作则用于扩大图像中的亮区域。

灰度化原理灰度化是数字图像处理中的一个重要步骤，它将彩色或者黑白图像转换为灰度图像，方便进行后续分析和处理。

灰度化操作将图像中每个像素的RGB值转换为一个灰度值，使得每个像素只有一个数值，从而简化了图像的复杂度。

灰度化原理主要可以分为两种方法：亮度平均法和加权平均法。

亮度平均法是指将图像中每个像素的RGB值的平均值作为该像素的灰度值。

对于彩色图像，每个像素有R、G、B三个分量，而灰度图像只需要一个灰度值，因此需要将这三个分量合并成一个亮度值。

具体的计算公式是：灰度值 = (R + G + B) / 3这种方法的优点是简单易懂，计算速度快；但缺点是没有考虑到每个颜色通道的重要性，可能会对图像的质量造成影响。

1. 亮度加权平均法该方法根据每个颜色通道所表达的亮度值来计算灰度值。

由于人眼对于绿色通道的亮度最为敏感，因此绿色通道的权重最高，而红色和蓝色通道的权重相对较低。

具体的计算公式是：灰度值 = 0.299R + 0.587G + 0.114B2. 最大值法该方法将每个颜色通道中的最大值作为该像素的灰度值。

由于对比度较强，能够突出图像中的主要内容，因此常用于图像边缘检测中。

具体的计算公式是：3. 平均值法该方法将每个颜色通道的值平均后作为该像素的灰度值。

由于不考虑每个通道的权重，所以计算简单，但会对图像的质量造成一定影响。

具体的计算公式是：灰度化原理是将彩色或者黑白图像转换为灰度图像，该操作主要分为亮度平均法和加权平均法两种方法。

加权平均法根据颜色通道的重要性来计算灰度值，可以提高图像的质量。

根据实际需求选择合适的灰度化方法，可以有效提高图像处理的效率和精度。

除了上文提到的灰度化计算方法之外，还有一些其他的方法，例如分色灰度法、伽马变换灰度化、局部灰度化等。

分色灰度法是指将图像的每个颜色通道分别进行灰度化，然后取这些灰度值的平均值作为该像素的灰度值。

该方法可以保留原图像中不同颜色通道的信息，能够更好地呈现图像的色彩和纹理。

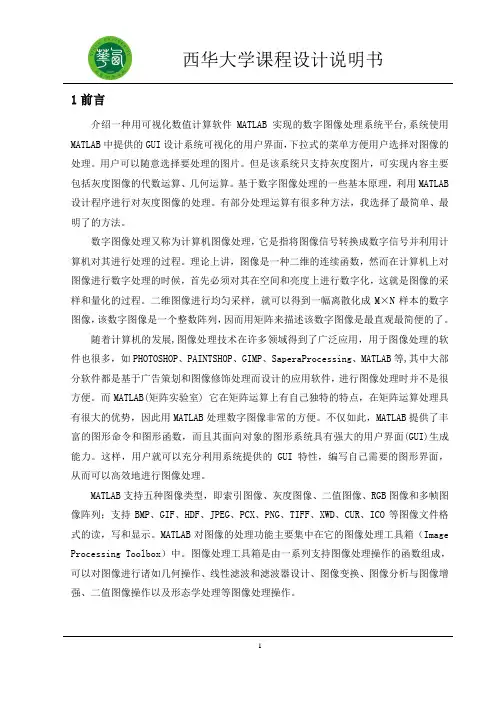

1前言介绍一种用可视化数值计算软件MATLA或现的数字图像处理系统平■台，系统使用MATLAB提供的GUI设计系统可视化的用户界面，下拉式的菜单方便用户选择对图像的处理。

用户可以随意选择要处理的图片。

但是该系统只支持灰度图片，可实现内容主要包括灰度图像的代数运算、几何运算。

基丁数字图像处理的一些基本原理，利用MATLAB 设计程序进行对灰度图像的处理。

有部分处理运算有很多种方法，我选择了最简单、最明了的方法。

数字图像处理乂称为计算机图像处理，它是指将图像信号转换成数字信号并利用计算机对其进行处理的过程。

理论上讲，图像是一种二维的连续函数，然而在计算机上对图像进行数字处理的时候，首先必须对其在空间和亮度上进行数字化，这就是图像的采样和量化的过程。

二维图像进行均匀采样，就可以得到一幅离散化成"N样本的数字图像，该数字图像是一个整数阵列，因而用矩阵来描述该数字图像是最直观最简便的了。

随着计算机的发展，图像处理技术在许多领域得到了广泛应用，用丁图像处理的软件也很多，如PHOTOSHO P AINTSHQPGIMR SaperaProcessing、MATLAB?，其中大部分软件都是基丁广告策划和图像修饰处理而设计的应用软件，进行图像处理时并不是很方便。

而MATLAB^阵实验室)它在矩阵运算上有自己独特的特点，在矩阵运算处理具有很大的优势，因此用MATLAB理数字图像非常的方便。

不仅如此，MATLABI供了丰富的图形命令和图形函数，而且其面向对象的图形系统具有强大的用户界面(GUI)生成能力。

这样，用户就可以充分利用系统提供的GUI特性，编写自己需要的图形界面，从而可以高效地进行图像处理。

MATLAB持五种图像类型，即索引图像、灰度图像、二值图像、RGBS像和多帧图像阵列；支持BMP GIF、HDF JPEG PCX PNG TIFF、XWD CUR ICO 等图像文件格式的读，写和显示。

MATLA到图像的处理功能主要集中在它的图像处理工具箱(Image Processing Toolbox )中。

灰度形态学概念
灰度形态学提供一组运算符，允许对图像中的灰度值进行非线性处理，取决于
它们的像素邻域。

例如，形态学灰度值运算符可用于平滑或强调图像中的结构
特征。

与形态学/区域中的二进制运算不同，形态学灰度值运算符处理包含多于
一个位的像素的输入图像。

因此，灰度形态学可以看作是区域形态学的一般化。

在下面的段落中，我们将更详细地研究形态学灰度值运算符。

灰度图像的膨胀和侵蚀
为了执行膨胀或侵蚀，图像的每个像素根据其邻域分配一个灰度值。

影响每个
像素的邻域的面积和形状由所选择的结构元素和当前像素作为参考点来定义。

实施膨胀时，将输入图像的每个像素分配其邻域的最大灰度值，相应地，腐蚀
的最小灰度值。

因此，灰度膨胀扩大输入图像的亮区域，而灰度侵蚀则强调暗
区域。
