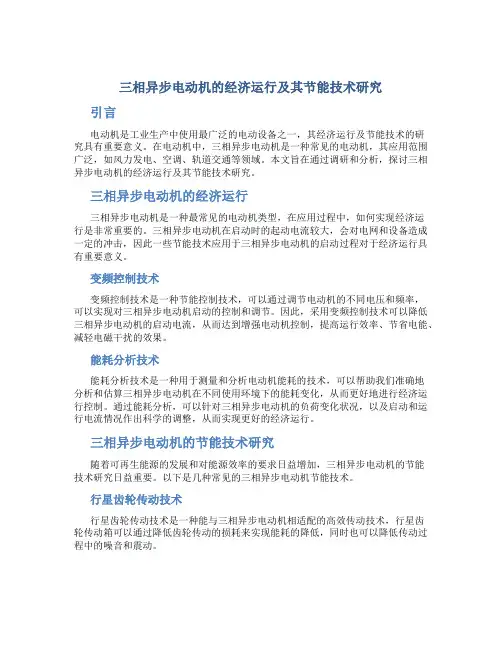

三相异步电动机的经济运行及其节能技术研究引言电动机是工业生产中使用最广泛的电动设备之一，其经济运行及节能技术的研究具有重要意义。
在电动机中，三相异步电动机是一种常见的电动机，其应用范围广泛，如风力发电、空调、轨道交通等领域。
本文旨在通过调研和分析，探讨三相异步电动机的经济运行及其节能技术研究。
三相异步电动机的经济运行三相异步电动机是一种最常见的电动机类型，在应用过程中，如何实现经济运行是非常重要的。
三相异步电动机在启动时的起动电流较大，会对电网和设备造成一定的冲击，因此一些节能技术应用于三相异步电动机的启动过程对于经济运行具有重要意义。
变频控制技术变频控制技术是一种节能控制技术，可以通过调节电动机的不同电压和频率，可以实现对三相异步电动机启动的控制和调节。
因此，采用变频控制技术可以降低三相异步电动机的启动电流，从而达到增强电动机控制，提高运行效率、节省电能、减轻电磁干扰的效果。
能耗分析技术能耗分析技术是一种用于测量和分析电动机能耗的技术，可以帮助我们准确地分析和估算三相异步电动机在不同使用环境下的能耗变化，从而更好地进行经济运行控制。
通过能耗分析，可以针对三相异步电动机的负荷变化状况，以及启动和运行电流情况作出科学的调整，从而实现更好的经济运行。
三相异步电动机的节能技术研究随着可再生能源的发展和对能源效率的要求日益增加，三相异步电动机的节能技术研究日益重要。
以下是几种常见的三相异步电动机节能技术。
行星齿轮传动技术行星齿轮传动技术是一种能与三相异步电动机相适配的高效传动技术，行星齿轮传动箱可以通过降低齿轮传动的损耗来实现能耗的降低，同时也可以降低传动过程中的噪音和震动。
配套电子控制技术配套电子控制技术是通过使用电子元器件来提高三相异步电动机的电能利用率和性能，为其应用提供有效的控制手段。
通过利用速度控制、负荷控制等技术，可以精确地控制三相异步电动机的工作，提高其效率，实现节能降耗。
集成传感器控制技术集成传感器控制技术是将电动机的各种传感器集成在一起进行控制，能够实现三相异步电动机的智能化控制。

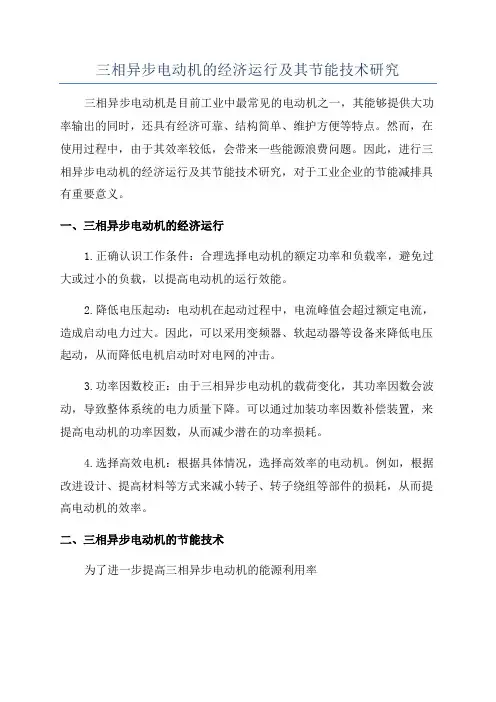

三相异步电动机的经济运行及其节能技术研究三相异步电动机是目前工业中最常见的电动机之一，其能够提供大功率输出的同时，还具有经济可靠、结构简单、维护方便等特点。
然而，在使用过程中，由于其效率较低，会带来一些能源浪费问题。
因此，进行三相异步电动机的经济运行及其节能技术研究，对于工业企业的节能减排具有重要意义。
一、三相异步电动机的经济运行1.正确认识工作条件：合理选择电动机的额定功率和负载率，避免过大或过小的负载，以提高电动机的运行效能。
2.降低电压起动：电动机在起动过程中，电流峰值会超过额定电流，造成启动电力过大。
因此，可以采用变频器、软起动器等设备来降低电压起动，从而降低电机启动时对电网的冲击。
3.功率因数校正：由于三相异步电动机的载荷变化，其功率因数会波动，导致整体系统的电力质量下降。
可以通过加装功率因数补偿装置，来提高电动机的功率因数，从而减少潜在的功率损耗。
4.选择高效电机：根据具体情况，选择高效率的电动机。
例如，根据改进设计、提高材料等方式来减小转子、转子绕组等部件的损耗，从而提高电动机的效率。
二、三相异步电动机的节能技术为了进一步提高三相异步电动机的能源利用率1.变频调速技术：变频调速技术能够将电机的转速与负载相匹配，避免了传统直接启停带来的能耗浪费。
此外，变频器还有提高功率因数、降低谐波、减少电机启动电压等功能，能够降低电机的能源消耗。
2.负载优化控制技术：通过优化负载控制策略，实现电机在工作过程中的最佳工作点。
例如，在流量控制系统中，采用变频器和流量控制器配合的方式，根据实际的流量需求来调整电机的工作状态，从而减少能耗。
3.电机绝缘、轴承等节能改造：根据电机使用情况，对电机的绝缘材料、轴承等部件进行改造，以降低电机的损耗，提高效率。
4.应用先进的控制技术：结合先进的控制算法，如模糊控制、神经网络控制等，优化电机的工作方式，提高其运行效率。
总之，三相异步电动机的经济运行及其节能技术研究对于工业企业来说具有重要的意义。

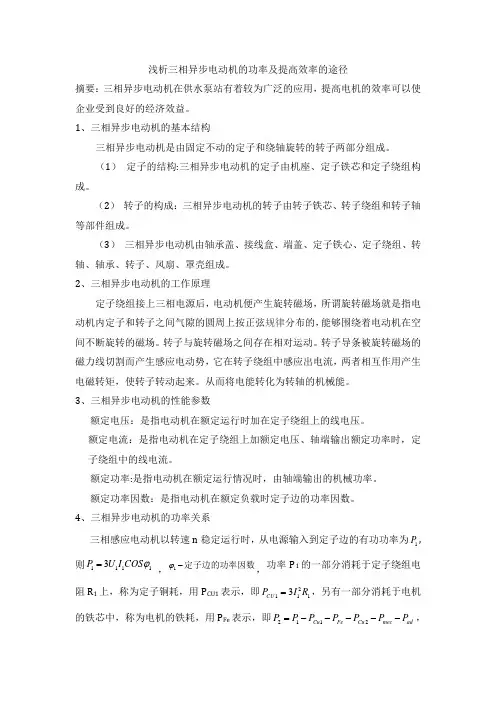

浅析三相异步电动机的功率及提高效率的途径摘要：三相异步电动机在供水泵站有着较为广泛的应用，提高电机的效率可以使企业受到良好的经济效益。
1、三相异步电动机的基本结构三相异步电动机是由固定不动的定子和绕轴旋转的转子两部分组成。
（1） 定子的结构:三相异步电动机的定子由机座、定子铁芯和定子绕组构成。
（2） 转子的构成：三相异步电动机的转子由转子铁芯、转子绕组和转子轴等部件组成。
（3） 三相异步电动机由轴承盖、接线盒、端盖、定子铁心、定子绕组、转轴、轴承、转子、风扇、罩壳组成。
2、三相异步电动机的工作原理定子绕组接上三相电源后，电动机便产生旋转磁场，所谓旋转磁场就是指电动机内定子和转子之间气隙的圆周上按正弦规律分布的，能够围绕着电动机在空间不断旋转的磁场。
转子与旋转磁场之间存在相对运动。
转子导条被旋转磁场的磁力线切割而产生感应电动势，它在转子绕组中感应出电流，两者相互作用产生电磁转矩，使转子转动起来。
从而将电能转化为转轴的机械能。
3、三相异步电动机的性能参数额定电压：是指电动机在额定运行时加在定子绕组上的线电压。
额定电流：是指电动机在定子绕组上加额定电压、轴端输出额定功率时，定子绕组中的线电流。
额定功率:是指电动机在额定运行情况时，由轴端输出的机械功率。
额定功率因数：是指电动机在额定负载时定子边的功率因数。
4、三相异步电动机的功率关系三相感应电动机以转速n 稳定运行时，从电源输入到定子边的有功功率为1P ,则11113P U I COS ϕ= ，1ϕ-定子边的功率因数，功率P 1的一部分消耗于定子绕组电阻R 1上，称为定子铜耗，用P CU1表示，即21113CU P I R =，另有一部分消耗于电机的铁芯中，称为电机的铁耗，用P Fe 表示，即2112Cu Fe Cu mec ad P P P P P P P =-----，扣除这两部分损耗之后，剩下的功率便是通过气隙旋转磁场，利用电磁感应作用传递到转子上的功率，称为电磁功率，用P M ，则电磁功率P M 与输入功率P1的关系为11M CU Fe P P P P =--。

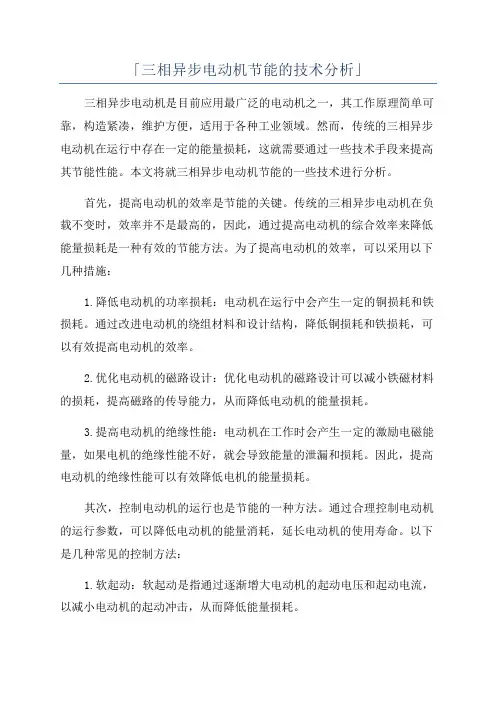

「三相异步电动机节能的技术分析」三相异步电动机是目前应用最广泛的电动机之一，其工作原理简单可靠，构造紧凑，维护方便，适用于各种工业领域。
然而，传统的三相异步电动机在运行中存在一定的能量损耗，这就需要通过一些技术手段来提高其节能性能。
本文将就三相异步电动机节能的一些技术进行分析。
首先，提高电动机的效率是节能的关键。
传统的三相异步电动机在负载不变时，效率并不是最高的，因此，通过提高电动机的综合效率来降低能量损耗是一种有效的节能方法。
为了提高电动机的效率，可以采用以下几种措施：1.降低电动机的功率损耗：电动机在运行中会产生一定的铜损耗和铁损耗。
通过改进电动机的绕组材料和设计结构，降低铜损耗和铁损耗，可以有效提高电动机的效率。
2.优化电动机的磁路设计：优化电动机的磁路设计可以减小铁磁材料的损耗，提高磁路的传导能力，从而降低电动机的能量损耗。
3.提高电动机的绝缘性能：电动机在工作时会产生一定的激励电磁能量，如果电机的绝缘性能不好，就会导致能量的泄漏和损耗。
因此，提高电动机的绝缘性能可以有效降低电机的能量损耗。
其次，控制电动机的运行也是节能的一种方法。
通过合理控制电动机的运行参数，可以降低电动机的能量消耗，延长电动机的使用寿命。
以下是几种常见的控制方法：1.软起动：软起动是指通过逐渐增大电动机的起动电压和起动电流，以减小电动机的起动冲击，从而降低能量损耗。
2.变频控制：通过变频器对电动机的供电频率进行调节，可以实现电动机的转速调节和节能控制。
当负载较小时，可以降低电动机的供电频率，达到节能的目的。
3.负载调整：根据电动机所需的负载情况，合理调整负载的大小，避免电动机长时间在过载或者低负载状态下运行，从而降低能量损耗。
最后，改善电动机的运行环境也能够提高电动机的节能性能。
以下是几种常见的改善运行环境的方法：1.降低环境温度：电动机在高温环境下工作，会导致电动机内部温度升高，增加电动机的能量损耗。
因此，保持电动机周围的环境温度恒定，并采取散热措施，可以有效降低电动机的能量损耗。

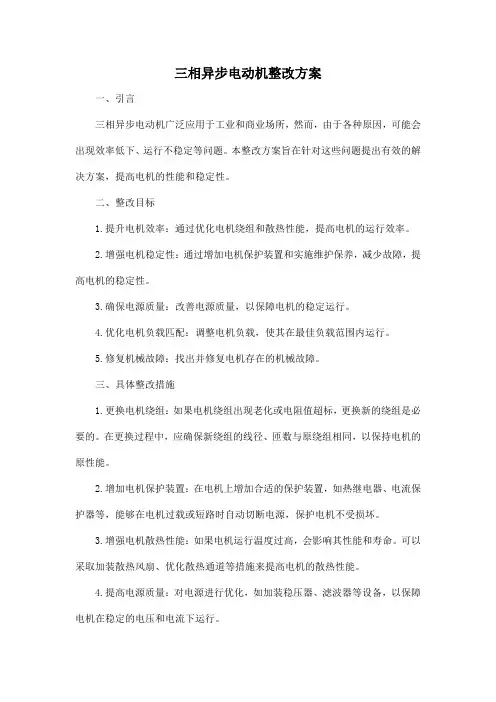

三相异步电动机整改方案一、引言三相异步电动机广泛应用于工业和商业场所，然而，由于各种原因，可能会出现效率低下、运行不稳定等问题。
本整改方案旨在针对这些问题提出有效的解决方案，提高电机的性能和稳定性。
二、整改目标1.提升电机效率：通过优化电机绕组和散热性能，提高电机的运行效率。
2.增强电机稳定性：通过增加电机保护装置和实施维护保养，减少故障，提高电机的稳定性。
3.确保电源质量：改善电源质量，以保障电机的稳定运行。
4.优化电机负载匹配：调整电机负载，使其在最佳负载范围内运行。
5.修复机械故障：找出并修复电机存在的机械故障。
三、具体整改措施1.更换电机绕组：如果电机绕组出现老化或电阻值超标，更换新的绕组是必要的。
在更换过程中，应确保新绕组的线径、匝数与原绕组相同，以保持电机的原性能。
2.增加电机保护装置：在电机上增加合适的保护装置，如热继电器、电流保护器等，能够在电机过载或短路时自动切断电源，保护电机不受损坏。
3.增强电机散热性能：如果电机运行温度过高，会影响其性能和寿命。
可以采取加装散热风扇、优化散热通道等措施来提高电机的散热性能。
4.提高电源质量：对电源进行优化，如加装稳压器、滤波器等设备，以保障电机在稳定的电压和电流下运行。
5.修复机械故障：检查电机的机械部分，如轴承、齿轮等，修复存在的磨损和故障，以确保电机的机械系统正常运行。
6.调整电机负载匹配：根据实际需求，对电机的负载进行合理调整，避免过载或欠载运行，以保证电机在最佳负载状态下运行。
7.实施电机维护保养：定期对电机进行维护保养，包括清理灰尘、更换润滑油等，以保持电机的清洁和润滑，提高电机的运行效率和使用寿命。
四、整改步骤1.对电机进行全面检查，了解电机的现状和存在的问题。
2.根据整改目标制定详细的整改计划，包括具体的整改措施和实施步骤。
3.按照计划实施整改措施，确保每个措施都得到有效执行。
4.在整改过程中注意安全，遵循安全操作规程，防止事故发生。

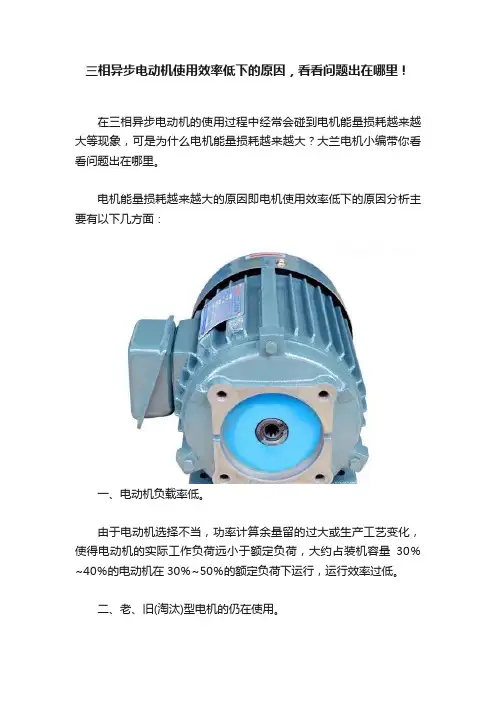

三相异步电动机使用效率低下的原因，看看问题出在哪里！在三相异步电动机的使用过程中经常会碰到电机能量损耗越来越大等现象，可是为什么电机能量损耗越来越大？大兰电机小编带你看看问题出在哪里。
电机能量损耗越来越大的原因即电机使用效率低下的原因分析主要有以下几方面：一、电动机负载率低。
由于电动机选择不当，功率计算余量留的过大或生产工艺变化，使得电动机的实际工作负荷远小于额定负荷，大约占装机容量30％~40％的电动机在30％~50％的额定负荷下运行，运行效率过低。
二、老、旧(淘汰)型电机的仍在使用。
这些电机采用E级绝缘，体积较大，启动性能差，效率低。
虽经历年改造，但仍有许多地方在使用。
随着新一代电机产品的成熟，早期几代的电机产品必将逐渐面临淘汰。
特别年限已经到期，零部件已经陈旧老化的电机，如果不抓紧将其替换下来，不仅达不到节能减排的初衷，也会影响生产效果。
三、电源电压不对称或电压过低。
由于三相四线制低压供电系统单相负荷的不平衡，使得电动机的三相电压不对称，液压电机产生负序转矩，增大电机的三相电压不对称，电机产生负序转矩，增大电机运行中的损耗。
另外电网电压长期偏低，使得正常工作的电机电流偏大，因而损耗增大，三相电压不对称度越大，电压越低，则损耗越大。
四、维修管理不善。
有些单位对电机及设备没有按照要求进行维修保养，任其长期运行，使得损耗不断增大。
国家对三相异步电动机3个运行区域作了如下规定：负载率在70%~100%之间为经济运行区;负载率在40%~70%之间为一般运行区;负载率在40%以下为非经济运行区。
电机容量选择不当，无疑会造成对电能的浪费。
因此采用合适的电动机，提高功率因数、负载率，可以减少功率损耗，节省电能。
众多的三相异步电动机使用企业当遇到电动机能量使用不充分，电机能量损耗越来越大等现象时应从以上四个方面查找原因，能大幅提高电动机的使用效率，从而提高工厂的经济效益。

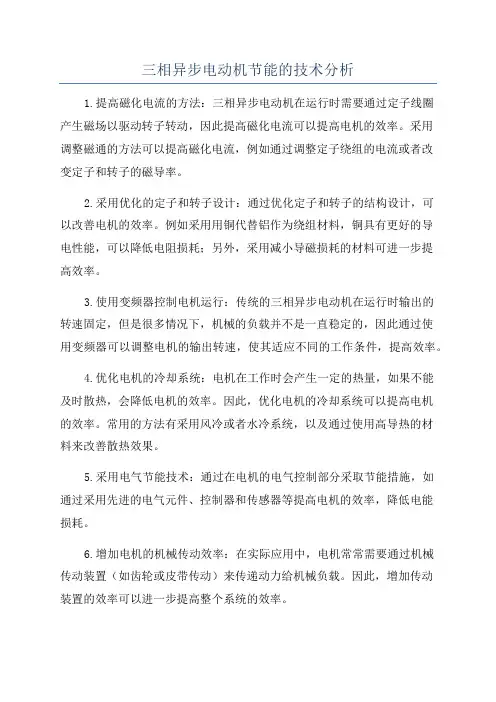

三相异步电动机节能的技术分析1.提高磁化电流的方法：三相异步电动机在运行时需要通过定子线圈产生磁场以驱动转子转动，因此提高磁化电流可以提高电机的效率。
采用调整磁通的方法可以提高磁化电流，例如通过调整定子绕组的电流或者改变定子和转子的磁导率。
2.采用优化的定子和转子设计：通过优化定子和转子的结构设计，可以改善电机的效率。
例如采用用铜代替铝作为绕组材料，铜具有更好的导电性能，可以降低电阻损耗；另外，采用减小导磁损耗的材料可进一步提高效率。
3.使用变频器控制电机运行：传统的三相异步电动机在运行时输出的转速固定，但是很多情况下，机械的负载并不是一直稳定的，因此通过使用变频器可以调整电机的输出转速，使其适应不同的工作条件，提高效率。
4.优化电机的冷却系统：电机在工作时会产生一定的热量，如果不能及时散热，会降低电机的效率。
因此，优化电机的冷却系统可以提高电机的效率。
常用的方法有采用风冷或者水冷系统，以及通过使用高导热的材料来改善散热效果。
5.采用电气节能技术：通过在电机的电气控制部分采取节能措施，如通过采用先进的电气元件、控制器和传感器等提高电机的效率，降低电能损耗。
6.增加电机的机械传动效率：在实际应用中，电机常常需要通过机械传动装置（如齿轮或皮带传动）来传递动力给机械负载。
因此，增加传动装置的效率可以进一步提高整个系统的效率。
综上所述，通过提高磁化电流、优化定子和转子设计、使用变频器控制电机运行、优化电机的冷却系统、采用电气节能技术以及增加电机的机械传动效率等多种技术手段，可以有效地提高三相异步电动机的效率，降低能耗。
随着科技的进步和工程实践的积累，相信将会有更多的节能技术应用于三相异步电动机，实现更高效的能源利用。
提高三相异步电动机运行效能的分析与研究摘要在能源日趋紧张的情况下，如何提高效率，节约能源逐渐成为了社会普遍关注的问题。
电动机用电量在我国工业用电量中占有相当大的比重，它的效率高低对能源消耗具有重要的影响。
本次设计根据通用电机实际情况，就提高电动机效率进行分析，主要包括：电磁优化设计、电机损耗、低谐波定子绕组、转子结构、高性能材料、铁心材料，通过高效风扇、气隙系数、电机温升及噪声、磁性槽楔对电机性能影响的研究与分析，达到电动机提高效能的目的。
关键词：电机损耗，铁心材料，磁性槽楔，效能Analysis and Study on increasing the operation efficiency of three-phase asynchronous motor Abstract:I n the situation of energy crisis, how to improve the efficiency, saving energy has become a social issue of common concern. Motor power consumption in a considerable proportion of electricity consumption occupies the industry of our country, its efficiency has important influence on the energy consumption. This design according to the actual situation of general motor, analysis, to improve the efficiency of the motor including: optimized design, loss of motor, low harmonic windings of the stator, rotor structure, high performance materials, core materials, through effective, fan, air gap coefficient, Wen Sheng noise, motor and magnetic slot wedge impact on motor performance research and analysis of the motor, to achieve the purpose of raising the efficiency of.Keywords:Loss of motor, magnetic materials, magnetic slot wedge, effectiveness前言近十几年来，随着世界经济的不断发展，能源的消耗日益增加，世界能源危机问题越来越突出，巨大的能源消耗引起的环境污染问题也日趋严重。
能源问题是一个关系到各国经济发展的命脉性重大问题，中国是能源生产和消费的大国之一，而且是一个“高投入、高消耗、高污染、低产出、低效益”的粗放型经济发展模式，严重束缚了国家经济持续快速的发展。
纵观国外发达国家，早在上世纪80年代已全面展开电机节能计划，对电机节能技术进行了大量的研究，相继推出了高效、超高效电机标准，并取得巨大的成功。
近年来，不少国家的政府及电机产品的制造和使用单位对电机的能效水平相当重视，纷纷采取措施，淘汰低效电动机和高能耗设备，通过颁布各种能源政策和法令，并制定电动机能效标准和节能标准，来推广高效节能电机的应用及研究，其中美国和欧盟的标准最具代表性。
我国在“十一五”期间开展了各方面的节能研究工作，重点在工业节能方面，工业高能耗比重很高，我国电动机用电量在工业用电量中占有相当大的比重。
若将电动机的平均效率提高，减少电能的损耗，使得发电量大大减少，达到减少能源消耗的目的。
电动机是把电能转换成机械能的一种设备。
它是利用通电线圈产生旋转磁场并作用于转子鼠笼式式闭合铝框形成磁电动力旋转扭矩。
三相异步电机是感应电机，定子通入电流以后，部分磁通穿过短路环，并在其中产生感应电流。
短路环中的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有了相位差，从而形成旋转磁场。
通电启动后，转子绕组因与磁场间存在着相对运动而感生电动势和电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，实现能量变换。
我国于2002年出台第一部有关电动机的能效标准：GB18613—2002《中小型三相异步电动机能效限定值及节能评价值》，2004年国家发展和改革委员会制定了《节能中长期专项规划》，把高效节能电动机列入第十一个五年计划中的重点节能推广项目，同时于2005年6月对GB18613标准进行修定。
2006年8月发布了GB18613—2006《中小型三相异步电动机能效限定值及能效等级》标准。
我国目前大量使用的Y系列、Y2系列电动机，基本上符合国家标准GB18613-2002中的能效限定值的要求，该电动机的效率等级按照欧盟的标准可达到EFF2级。
但比欧盟的高效指标EFF1低2～3个百分点，比美国的NEMAE低5～6个百分点，差距较大。
据相关数据统计，该类电动机在我国的工业生产中占99%的比重，而在西方工业发达国家所占比重已不足30%。
一、三相异步电动机的简介（一）三相异步电动机结构三相异步电动机按转子结构的不同分为笼型和绕线转子异步电动机两大类。
笼型异步电动机由于结构简单、价格低廉、工作可靠、维护方便，已成为生产上应用得最广泛的一种电动机。
绕线转子异步电动机由于结构较复杂、价格较高，一般只用在要求调速和起动性能好的场合，如桥式起重机上。
异步电动机由两个基本部分组成：定子（固定部分）和转子（旋转部分）。
笼型和绕线转子异步电动机的定子结构基本相同，所不同的只是转子部份。
1．定子三相异步电动机的定子由机座中的定子铁心及定子绕组组成。
机座一般由铸铁制成。
定子铁心是有冲有槽的硅钢片叠成，片与片之间涂有绝缘漆。
三相绕组是用绝缘铜线或铝线绕制成三相对称的绕组按一定的规则连接嵌放在定子槽中。
过去用A、B、C表示三相绕组始端，X、Y、Z表示其相应的末端，这六个接线端引出至接线盒。
按现国家标准，始端标以U1、V1、W1，末端标以U2、V2、W2。
三相定子绕组可以接成星形或三角形，但必须视电源电压和绕组额定电压的情况而定。
一般电源电压为380V（指线电压），如果电动机定子各相绕组的额定电压是220V，则定子绕组必须接成星形，；如果电动机各相绕组的额定电压为380V，则应将定子绕组接成三角形。
2.转子转子部分是由转子铁心和转子绕组组成的。
转子铁心也是由相互绝缘的硅钢片叠成的。
铁心外圆冲有槽，槽内安装转子绕组。
根据转子绕组结构不同可分为两种形式：笼型转子和绕线型转子。
（二）三相异步电动机工作原理三相绕组接通三相电源产生的磁场在空间旋转，称为旋转磁场，转速的大小由电动机极数和电源频率而定。
转子在磁场中相对定子有相对运动，切割磁杨，形成感应电动势。
转子铜条是短路的，有感应电流产生。
转子铜条有电流，在磁场中受到力的作用。
转子就会旋转起来。
第一：要有旋转磁场，第二：转子转动方向与旋转磁场方向相同，第三：转子转速必须小于同步转速，否则导体不会切割磁场，无感应电流产生，无转矩，电机就要停下来，停下后，速度减慢，由于有转速差，转子又开始转动，所以只要旋转磁场存在，转子总是落后同步转速在转动。
（三）三相异步电动机特性分析三相异步电动机的运转方式：靠旋转磁场来带动电动机转子额定电流为约等于其功率的二倍额定电流为约等于其功率的二倍V/F控制变频器力矩力电机力力转。
电机的接线方式：有星形（Y形）和三角形（△形）两种，Y形接线时，电动机的电流小，但力矩也小，三角形（△形）接线时电动机的电流大，但力矩大。
变速公式： n=60f (1-K)/p，n—电动机转速，60—常数，p—极对数，f —电源频率，k—滑差系数，公式说明：只要改变电源频率“f”或极对数“p”，就可以改变电动机转速。
三相异步电动机有2极、4极、6极、8极……,工业用的三相异步电动机一般极数不会超过8极，极数越多，转速越慢，但力矩就越大，极数越少，转速就越快，但力矩就越小；每种极数所对应的转速如下：a) 2极──2950转/分（理想3000转/分，即同步转速）b) 4极──1450转/分（理想1500转/分，即同步转速）c) 6极──950转/分（理想1000转/分，即同步转速）d) 8极──700转/分（理想750转/分，即同步转速）（四）三相异步电动机的效能情况三相异步交流电动机，从发明使用到今天，由于在工作原理和结构上没有新的突破，致使其自身的效率低下问题没有得到有效克服。
由于原理上存在额定功率与负载不能较好的匹配，负荷客观上是变动的，而电机效率只能在很窄的功率区间保持高效，从实际使用测算，大多数都工作在额定功率的80-60%，功率因数大约在0.8-0.5之间(空载0.25，满载0.9左右)。
为加快高效电动机的推广，国家标准委组织了对GB18613-2006《中小型三相异步电动机能效限定值及能效等级》(以下简称原标准)的修订，由中国标准化研究院等单位完成的新版GB18613-2012《中小型三相异步电动机能效限定值及能效等级》(以下简称“新标准”)国家标准已于2012年5月发布，将于2012年9月1日实施。
新标准全面提高了我国电动机的能效指标，使我国电动机能效值达到欧洲水平。
新标准实施后，原标准能效3级的电动机将被禁止生产、进口销售。
二、三相异步电动机效能分析与研究（一）电磁优化设计分析与研究电机设计要讲究各尺寸之间的合理匹配，即根据设计目标要求选择合理的电机尺寸以使电机达最优化设计。
众所周知，要想提高电动机效率，是要付出代价的，其中往往包括需要采用更多更好的原材料。
对于电动机制造行业，在电动机本身的设计工作中，原材料用量和电机产品本身的性能指标始终是需要很好平衡的一对矛盾。
如何在有限的原材料用量，可行又经济的加工条件下，使电动机的各种损耗减小，从而提高其效率指标，或者从另一个角度来说，如何在满足效率等规定的性能指标的前提下，使所设计的电机使用更少的材料，更多的降低其生产成本，一直是电机电磁优化设计的追求目标。
电机的优化设计关键建立更加精确的数学模型和谋求更准确的求解途径。
数学模型包括建立目标函数，确定设计变量和约束条件，求解途径主要是指优化算法的选取。
由于电机的优化设计是一个有约束、多目标、多变量的复杂非线性问题，而且设计变量不可能是理想的连续变量，其目标函数和变量之间的关系相当复杂，目标函数和约束函数无法用设计变量表达出来，这样的函数往往是多峰值的函数，因而基于传统的方法只能得到局部最优解，不能得到全局最优解。
