射频电路原理框图

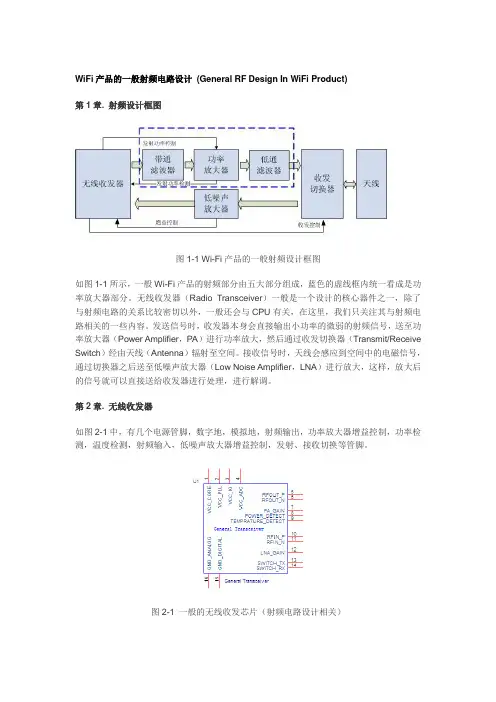

WiFi产品的一般射频电路设计(General RF Design In WiFi Product)第1章. 射频设计框图图1-1 Wi-Fi产品的一般射频设计框图如图1-1所示，一般Wi-Fi产品的射频部分由五大部分组成，蓝色的虚线框内统一看成是功率放大器部分。

无线收发器（Radio Transceiver）一般是一个设计的核心器件之一，除了与射频电路的关系比较密切以外，一般还会与CPU有关，在这里，我们只关注其与射频电路相关的一些内容。

发送信号时，收发器本身会直接输出小功率的微弱的射频信号，送至功率放大器（Power Amplifier，PA）进行功率放大，然后通过收发切换器（Transmit/Receive Switch）经由天线（Antenna）辐射至空间。

接收信号时，天线会感应到空间中的电磁信号，通过切换器之后送至低噪声放大器（Low Noise Amplifier，LNA）进行放大，这样，放大后的信号就可以直接送给收发器进行处理，进行解调。

第2章. 无线收发器如图2-1中，有几个电源管脚，数字地，模拟地，射频输出，功率放大器增益控制，功率检测，温度检测，射频输入，低噪声放大器增益控制，发射、接收切换等管脚。

图2-1 一般的无线收发芯片（射频电路设计相关）2.2. 差分射频信号的处理2.2.1. 收发器本身具有的管脚图2-2 收发器的射频输入与输出管脚这里必须指出的是，Atheros的收发器一般会同时对输入与输出做差分处理。

但是Ralink 一般要求外部输入的信号是差分的，而自身输出的射频信号则不是差分的。

图2-3射频信号则不是差分的处理方式2.2.2. 收发器发送的差分信号平衡器通常用来处理差分信号的问题，电感和电容都能够改变信号的相位，从差分信号到单端信号，基本的方法就是用电感和电容组成两条不同的通路，这样，经过处理电路的两路信号就在相位上相差了180°，从而可以使原本相位相差180°的差分信号同相，得到单端信号。

射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。

射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

射频电路结构和工作原理一、射频电路组成和特点：普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调；发射信息调制。

早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。

更有些手机则把频合、接收压控振荡器（RX —VCO ）也都集成在中频内部。

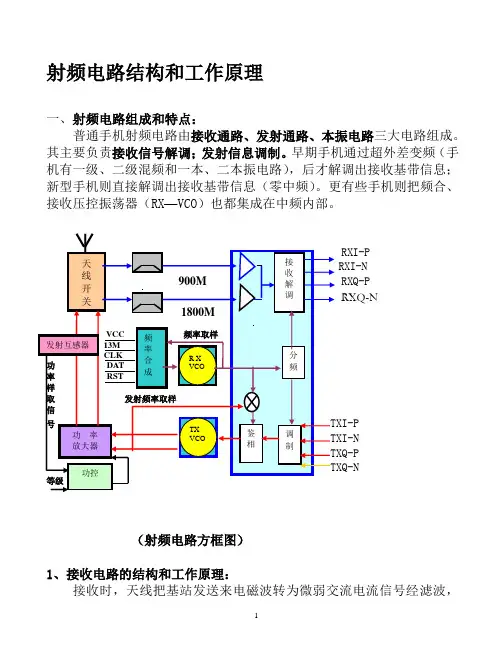

RXI-P RXI-N 900M RXQ-P RXQ-N1800MVCC 频率取样 13MCLK 功 DAT 率 RST 样 取 发射频率取样 信 号TXI-P TXI-N 射频电压TXQ-PTXQ-N等级（射频电路方框图）1、接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，天 线 开 关接收解调频 率合 成R X VCO鉴相调制功 率 放大器 TX VCO功控分频发射互感器高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P 、RXI-N 、RXQ-P 、RXQ-N ）；送到逻辑音频电路进一步处理。

1、 该电路掌握重点: （1）、接收电路结构。

（2）、各元件的功能与作用。

(3)、接收信号流程。

电路分析: （1）、电路结构。

接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。

早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

900M1800MSYN-VCC频率取样 13M SYN-CLK SYN- DAT SYN- RST（接收电路方框图）（2）、各元件的功能与作用。

1)、手机天线：结构：（如下图）由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套天 线 开 关接收解调频 率合成R X VCOOCPU （音频）分频数字处理 音频放大组成。

塑料封套螺线管天线座微带电感（外置天线）（内置天线）作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。

RF2103P构成的射频放大器原理电路图
时间：2008-07-19 23:35:35

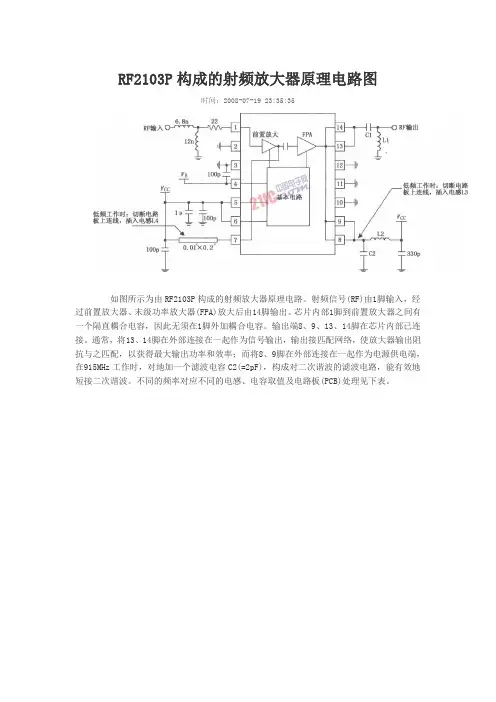

如图所示为由RF2103P构成的射频放大器原理电路。

射频信号(RF)由1脚输入，经过前置放大器、末级功率放大器(FPA)放大后由14脚输出。

芯片内部1脚到前置放大器之间有一个隔直耦合电容，因此无须在1脚外加耦合电容。

输出端8、9、13、14脚在芯片内部已连接。

通常，将13、14脚在外部连接在一起作为信号输出，输出接匹配网络，使放大器输出阻抗与之匹配，以获得最大输出功率和效率；而将8、9脚在外部连接在一起作为电源供电端，在915MHz工作时，对地加一个滤波电容C2(=2pF)，构成对二次谐波的滤波电路，能有效地短接二次谐波。

不同的频率对应不同的电感、电容取值及电路板(PCB)处理见下表。
