胶接绝缘接头安装使用说明

胶接绝缘接头作业指导书摘要：一、引言二、胶接绝缘接头的概念与分类三、胶接绝缘接头的作用与应用范围四、胶接绝缘接头的制作流程五、胶接绝缘接头的质量检测六、胶接绝缘接头的使用与维护七、总结正文：一、引言随着我国经济的快速发展，胶接绝缘接头作为一种重要的连接器件，在各行各业中得到了广泛的应用。

为了确保胶接绝缘接头的质量和使用效果，本文将为大家详细介绍胶接绝缘接头的相关知识，包括概念与分类、作用与应用范围、制作流程、质量检测、使用与维护等方面的内容。

二、胶接绝缘接头的概念与分类胶接绝缘接头，顾名思义，是指采用胶接技术实现电气绝缘连接的器件。

根据其结构和功能的不同，胶接绝缘接头可分为以下几类：1.平行式胶接绝缘接头2.直角式胶接绝缘接头3.异型胶接绝缘接头4.柔性胶接绝缘接头三、胶接绝缘接头的作用与应用范围胶接绝缘接头的主要作用是在电气设备中实现可靠的绝缘连接，防止电流泄漏和短路事故的发生。

其广泛应用于以下领域：1.电力系统2.通信系统3.铁路信号系统4.家用电器5.汽车电子四、胶接绝缘接头的制作流程胶接绝缘接头的制作流程主要包括以下几个步骤：1.准备材料：选择合适的导线和绝缘材料，确保其电气性能和机械强度满足设计要求。

2.剥线：使用剥线钳将导线的绝缘层剥去，露出裸露的导体。

3.测量尺寸：根据设计图纸，测量接头的长度、宽度等尺寸，保证接头的尺寸与设计一致。

4.涂胶：在剥去绝缘层的导线上涂抹适量的胶水，确保涂胶均匀。

5.粘接：将涂抹胶水的导线放入接头模具中，使其与绝缘材料粘接在一起。

6.固化：将粘接好的接头放入固化炉中，进行一定时间的加热固化，以提高接头的绝缘性能。

7.检测：对制作好的胶接绝缘接头进行质量检测，确保其符合设计要求。

五、胶接绝缘接头的质量检测胶接绝缘接头的质量检测主要包括以下几个方面：1.绝缘电阻：检测接头的绝缘电阻值，确保其不低于设计要求。

2.抗拉强度：检测接头的抗拉强度，确保其能承受一定的机械应力。

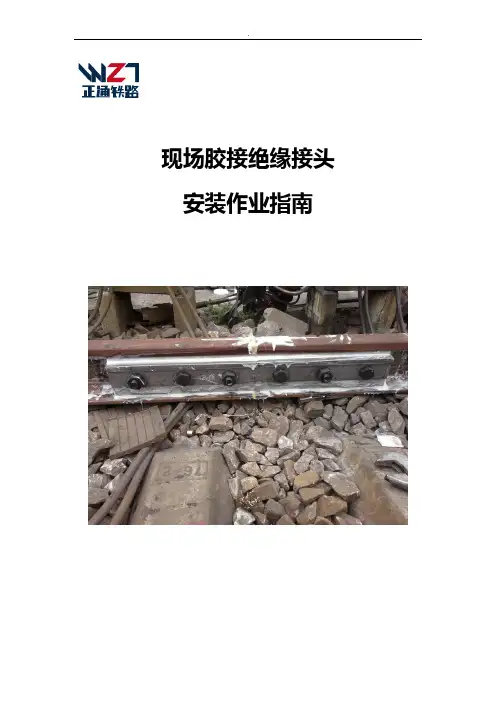

现场胶接绝缘接头安装作业指南(2016)现场胶接绝缘接头安装作业指南瓦房店正通铁路器材制造有限公司2016年5月编制现场胶接绝缘接头安装作业指南一、现场胶接绝缘接头材料：1、产品组件：胶接绝缘夹板（∮33孔）2块，绝缘端板1块，绝缘套管6个，12.9S级高强度大六头角螺栓6套，胶粘剂（A、B 胶）1套。

2、配备的小材料：手套、白布、毛刷、砂布、口罩、油灰刀。

二、现场胶粘钢轨接头的产品力求达到良好质量，胶粘作业过程必须做到“一干、二净、三准确”：一干——胶粘时的环境、所用材料、机具设备保持干燥；二净——胶粘物表面保持干净,油污、酸、碱及各种氧化物影响胶粘物表面的湿润性和液态胶与固体胶粘物的亲和性，也影响胶粘剂在胶粘物表面均匀铺展；三准确——固化温度、固化时间以及通过紧固螺栓对夹板和钢轨施加的压力准确。

三、现场胶接绝缘接头可在-40℃～+65℃气候条件下使用。

四、胶粘钢轨要求：1、钢轨型式尺寸、允许偏差、技术要求应符合TB/T2344的规定。

2、有伤钢轨、高低错牙或螺孔间距超过0.5mm的钢轨、相邻钢轨的轨腰厚度绝对差大于0.6mm，轨端不密贴的钢轨，不经整修或锯切不得胶粘。

3、钢轨胶接端及螺栓孔应倒棱，倒棱尺寸1mm～2mm，倒角45º。

4、钢轨胶接端的端面垂直度偏差及水平偏差不超过0.15 mm。

5、钢轨轨端、螺栓孔、钢轨胶接面应打磨去毛刺，手感光滑，胶接范围内钢轨侧面炉号等字样应打磨平整。

6、应检查钢轨的螺栓孔间距，若检查发现间距有偏差，则应用电磨头扩孔，保证螺栓能自由穿入。

用轨端打磨机打磨钢轨的端面，要求平整，并从轨头向轨底偏斜0.10mm～0.15 mm（打磨量中和轴以下略多于以上），使对轨起拱后，两钢轨端面恰能密贴，不允许将无法密贴又不作整治的钢轨用于胶粘。

五、按设计规定的锁定轨温放散钢轨内残存温度力。

调整轨缝，钢轨胶粘冻结接头倒棱后挤严轨缝，钢轨胶接绝缘接头倒棱后加设6 mm或8mm绝缘端板，无论轨缝挤严或加设端板均用液压钢轨拉伸器适当加压，不留间隙。

胶接绝缘接头作业指导书一、胶接绝缘接头的定义和作用1.胶接绝缘接头是一种用于连接和绝缘电缆的设备，主要用于保护电缆的接头部分免受外界环境的损害。

2.胶接绝缘接头的作用是确保电缆接头的可靠性和安全性，防止电缆的漏电和短路等问题。

二、胶接绝缘接头的工具和材料准备1.工具准备：–切割工具：切割电缆和绝缘材料所需。

–砂纸：用于清洁电缆和绝缘材料表面。

–清洁剂：用于清洁电缆和绝缘材料表面。

–刷子：用于涂抹胶水和清洁表面。

–电热枪：用于加热胶水和绝缘材料。

–测量工具：用于测量电缆和绝缘材料的长度和直径。

2.材料准备：–胶水：用于粘合电缆和绝缘材料。

–绝缘材料：用于包裹电缆接头，提供绝缘保护。

–绝缘套管：用于覆盖电缆接头，增加绝缘强度。

–绝缘胶带：用于固定绝缘材料和绝缘套管。

–导电胶：用于提高电缆接头的导电性能。

三、胶接绝缘接头的操作步骤1.准备工作：–将电缆和绝缘材料切割成所需的长度。

–使用砂纸和清洁剂清洁电缆和绝缘材料表面。

–使用刷子涂抹胶水在电缆和绝缘材料表面。

2.进行胶接：–将涂抹了胶水的绝缘材料缠绕在电缆的接头部分。

–使用电热枪加热胶水和绝缘材料，使其粘合在一起。

–确保胶水和绝缘材料充分粘合，没有松动或空隙。

3.完成胶接：–将绝缘套管套在电缆接头上，增加绝缘强度。

–使用绝缘胶带固定绝缘材料和绝缘套管。

–检查胶接绝缘接头是否牢固，没有松动或损坏。

四、胶接绝缘接头的注意事项1.操作时要注意安全，避免触电和烫伤等事故。

2.确保电缆和绝缘材料表面清洁，以确保胶水的粘合性能。

3.控制加热温度，避免过热导致胶水和绝缘材料的损坏。

4.检查胶接绝缘接头是否牢固和完整，避免电缆的漏电和短路问题。

五、胶接绝缘接头的维护和保养1.定期检查胶接绝缘接头的状态，如有松动或损坏，及时修复或更换。

2.清洁胶接绝缘接头，保持其表面清洁和干燥。

3.避免电缆接头受到外界环境的损害，如水、灰尘和化学物质等。

4.定期测试电缆接头的导电性能和绝缘强度，确保其正常工作。

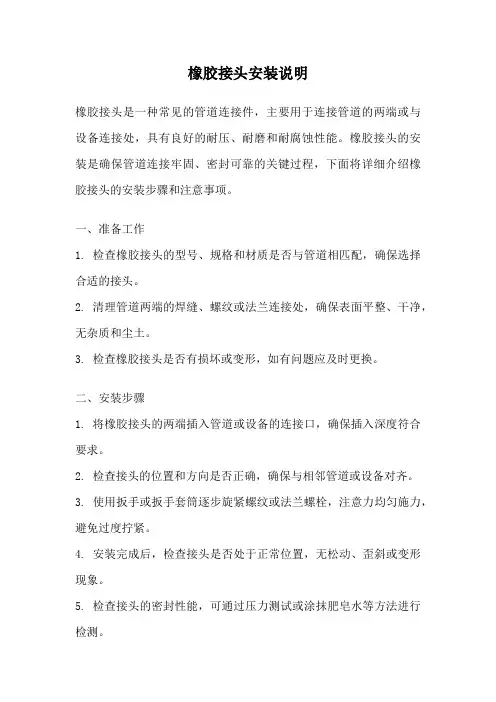

橡胶接头安装说明橡胶接头是一种常见的管道连接件，主要用于连接管道的两端或与设备连接处，具有良好的耐压、耐磨和耐腐蚀性能。

橡胶接头的安装是确保管道连接牢固、密封可靠的关键过程，下面将详细介绍橡胶接头的安装步骤和注意事项。

一、准备工作1. 检查橡胶接头的型号、规格和材质是否与管道相匹配，确保选择合适的接头。

2. 清理管道两端的焊缝、螺纹或法兰连接处，确保表面平整、干净，无杂质和尘土。

3. 检查橡胶接头是否有损坏或变形，如有问题应及时更换。

二、安装步骤1. 将橡胶接头的两端插入管道或设备的连接口，确保插入深度符合要求。

2. 检查接头的位置和方向是否正确，确保与相邻管道或设备对齐。

3. 使用扳手或扳手套筒逐步旋紧螺纹或法兰螺栓，注意力均匀施力，避免过度拧紧。

4. 安装完成后，检查接头是否处于正常位置，无松动、歪斜或变形现象。

5. 检查接头的密封性能，可通过压力测试或涂抹肥皂水等方法进行检测。

三、注意事项1. 在安装前应检查管道系统是否有压力，如有压力应先卸除压力，确保安全。

2. 接头安装时应注意保护接头的橡胶部分，避免受到损坏。

3. 安装过程中应避免接头与其他硬物碰撞，以免造成损坏或变形。

4. 定期检查橡胶接头的使用情况，如发现损坏或老化现象应及时更换，以确保管道系统的正常运行。

5. 在特殊环境或介质下使用橡胶接头时，应选择适合的材质和型号，以提高其耐腐蚀和耐高温性能。

总结：橡胶接头的安装是确保管道连接牢固、密封可靠的重要环节。

通过正确的安装步骤和注意事项，可以保证橡胶接头的正常使用和延长其使用寿命。

在实际操作中，应严格按照安装说明进行操作，并定期检查和维护橡胶接头，以确保管道系统的安全稳定运行。

胶接绝缘接头作业指导书摘要：一、前言1.1 编写目的1.2 适用范围1.3 引用文件二、工作准备2.1 工具准备2.2 材料准备2.3 安全防护三、操作步骤3.1 接头的检查3.2 接头的处理3.3 涂胶3.4 粘接3.5 固化3.6 检查粘接质量四、注意事项4.1 操作过程中的注意事项4.2 粘接后的保养注意事项五、结束语5.1 工作总结5.2 文件存档正文：一、前言1.1 编写目的本指导书旨在规范胶接绝缘接头的操作流程，确保接头的质量和使用安全。

1.2 适用范围本指导书适用于我公司所有涉及胶接绝缘接头作业的员工。

1.3 引用文件本指导书引用了《胶接绝缘接头技术规程》等相关文件。

二、工作准备2.1 工具准备操作前应准备好所需的工具，如胶枪、刮刀、尺子等。

2.2 材料准备准备好所需的胶水、绝缘材料等。

2.3 安全防护操作过程中应佩戴好防护手套、口罩等安全防护用品。

三、操作步骤3.1 接头的检查接头应检查是否完好，表面应干净无尘。

3.2 接头的处理接头表面应进行打磨处理，以增加胶水的粘接力。

3.3 涂胶使用胶枪将胶水均匀涂在接头表面。

3.4 粘接将绝缘材料贴在涂有胶水的接头表面，并压实。

3.5 固化将粘接好的接头放置在通风干燥处，等待胶水固化。

3.6 检查粘接质量胶水固化后，检查接头粘接质量是否符合要求。

四、注意事项4.1 操作过程中的注意事项操作过程中应严格按照操作步骤进行，注意安全防护。

4.2 粘接后的保养注意事项粘接后，接头应在一定时间内避免受潮、高温等影响。

五、结束语5.1 工作总结本指导书总结了胶接绝缘接头的操作流程，希望对员工有所帮助。

钢轨胶接绝缘接头安装技术流程修改版
钢轨现场胶接绝缘接头施工技术流程
一、技术要求
1、钢轨状态良好，接头无伤损、低头、鞍磨、掉块、肥边，接头错牙不大于1mm，非厂制钢轨接头要求轨端偏斜量不大于1mm，螺栓孔位置及间距偏差不大于1mm。

2、现场胶接绝缘接头时，轨温不宜低于10℃。

3、螺栓应为无油、无锈，60kg/m钢轨螺栓扭矩应达到1200Nm，50kg/m钢轨螺栓扭矩应达到1100 Nm。

4、安装前对轨端及螺栓孔进行倒角，达到无毛刺。

对轨腹包括1：3斜面进行打磨除锈，金属光泽面积不少于80％，并清扫干净。

5、在轨腹包括1：3斜面与胶接绝缘夹板之间用高强度胶粘剂（双组份快干胶）粘接。

6、轨端绝缘板不高出或低于轨头顶面及侧面。

7、干燥处理：如阴雨天或阴天须用汽油喷灯或丙烷气体烘烤钢轨和绝缘夹板，去除附着水分。

雨天需准备遮雨棚。

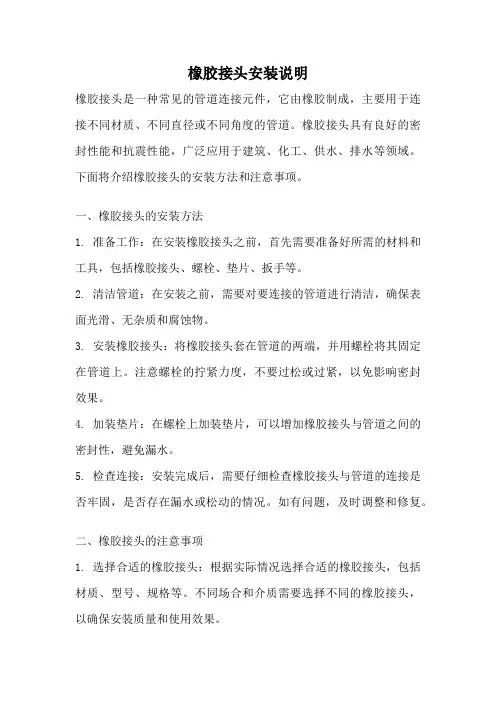

橡胶接头安装说明橡胶接头是一种常见的管道连接元件，它由橡胶制成，主要用于连接不同材质、不同直径或不同角度的管道。

橡胶接头具有良好的密封性能和抗震性能，广泛应用于建筑、化工、供水、排水等领域。

下面将介绍橡胶接头的安装方法和注意事项。

一、橡胶接头的安装方法1. 准备工作：在安装橡胶接头之前，首先需要准备好所需的材料和工具，包括橡胶接头、螺栓、垫片、扳手等。

2. 清洁管道：在安装之前，需要对要连接的管道进行清洁，确保表面光滑、无杂质和腐蚀物。

3. 安装橡胶接头：将橡胶接头套在管道的两端，并用螺栓将其固定在管道上。

注意螺栓的拧紧力度，不要过松或过紧，以免影响密封效果。

4. 加装垫片：在螺栓上加装垫片，可以增加橡胶接头与管道之间的密封性，避免漏水。

5. 检查连接：安装完成后，需要仔细检查橡胶接头与管道的连接是否牢固，是否存在漏水或松动的情况。

如有问题，及时调整和修复。

二、橡胶接头的注意事项1. 选择合适的橡胶接头：根据实际情况选择合适的橡胶接头，包括材质、型号、规格等。

不同场合和介质需要选择不同的橡胶接头，以确保安装质量和使用效果。

2. 避免扭曲和拉伸：在安装过程中，要避免过度扭曲和拉伸橡胶接头，以免影响其使用寿命和密封性能。

3. 防止热源和化学物质：橡胶接头不耐高温和腐蚀性介质，安装时要尽量避免接触热源和化学物质，以免损坏接头。

4. 定期检查和维护：橡胶接头在使用过程中，需要定期检查和维护，及时发现问题并采取相应措施，延长使用寿命。

5. 注意安装位置和方向：橡胶接头的安装位置和方向要正确，避免出现扭曲、拉伸和漏水等问题。

6. 合理使用橡胶接头：在使用橡胶接头时，要遵循合理使用原则，避免超负荷使用和频繁拆卸，以免影响接头的密封性能和使用寿命。

橡胶接头的安装是一个重要的环节，正确的安装可以确保管道的正常运行和使用寿命。

因此，在安装橡胶接头时，要仔细按照安装说明进行操作，注意细节和注意事项。

只有正确安装和使用橡胶接头，才能发挥其良好的密封性能和抗震性能，确保管道的安全和可靠运行。

目次1 作业条件 (2)2 人员要求 (2)3 作业料具 (2)4 配合要求 (3)5 安全风险构成 (3)6 防护要求 (3)7 作业程序 (4)8 质量标准 (5)9 其他 (5)10作业流程图 (6)1 作业条件1.1天窗点内胶结绝缘接头作业。

1.2天窗点外作业准备和拧紧螺栓。

1.3作业时间双线：封锁时间不少于120分钟。

单线：封锁时间不少于90分钟。

2 人员要求2.1 岗位要求由职务不低于工长的人员担任施工负责人，开通后列车按正常速度运行，作业人员经段级单位培训并考试合格人员。

2.2人员配置防护人员2人及以上，作业人员不少于6人。

3 作业料具钢轨、胶接夹板、高强度螺栓、施必牢螺母、绝缘端板、绝缘套管、粘合剂、手工榔头、扁锉、油灰刀、开口扳手、钢丝刷、无水乙醇、发电机、钢轨钻孔机、端磨机、液压拉轨机、锪钻、角磨机、扭矩扳手、轨温计、直钢尺、角尺、塞尺、兆欧表、防护备品及劳动保护用品。

4 配合要求车务段、电务段。

5 安全风险构成5.1违章施工作业风险5.1.1电务人员未到场配合，造成电务设备故障；5.1.2点外利用列车间隔时间作业，造成行车事故；5.1.3未按规定设置防护，造成行车事故；5.1.4 轨距挡板或弹条顶住夹板，造成联电事故。

5.2从业人员伤害风险5.2.1作业时夹板夹伤手指或砸伤手脚，造成人身伤害；5.2.2切割、打磨时未穿戴防护用品，造成人身伤害；5.2.3切割、打磨过程中前方及两侧2m内站人，造成人身伤害；5.2.4工料具搬运时砸伤手脚，造成人员伤害。

6 防护要求6.1线路区间作业设置驻站联络员1人，工地防护1人，关门防护2人（联络不畅根据现场需要增设中转防护）。

6.2道岔区段作业正线道岔作业：设置驻站联络员1人，工地防护1人，关门防护2人；站线道岔作业：设置驻站联络员1人，工地防护1人。

6.3站内作业正线作业：设置驻站联络员1人，工地防护1人，关门防护2人；站线作业：设置驻站联络员1人，工地防护1人。

胶接绝缘接头安装使用说明施工工艺一、产品配件1．绝缘夹板2块2．绝缘端片1片3．绝缘套管6只4．12.9级高强接头螺栓带帽、平垫6套5．胶剂1份（含甲组、乙组）二、施工工具1.钻孔机1台2.螺孔倒角工具1把3.手提式砂轮打磨机2个4.小型发电机1台5.角向磨光机2个6.1m直尺1把7.棘轮扳手（36mm套筒头）2把8.干净毛刷2把9.拉伸器1台10.扭力扳手（36mm套筒头）1把11.万用表三、钢轨处理1.轨端处理：将整个轨端边缘打磨倒角（45°、宽1mm）；2.钻钢轨螺孔：按照工务标准钻螺孔，做好螺孔倒角；3.打磨钢轨：在轨腰胶接范围内，打磨至金属色，胶接区不能有任何凸起和锈斑；4.在钢轨螺孔内安置绝缘套管；5.清洁各工作面：用毛刷清除打磨面的灰尘。

四、绝缘接头安装1.绝缘监测：将夹板的绝缘作用面朝上，复测两面板间绝缘电阻在10MΩ以上；2.试组装接头：调整钢轨使绝缘端头与两端钢轨轨端密贴，确保螺孔安置绝缘套管时六只螺栓能安装；3.调胶：先将甲组胶（红色）均匀搅拌，再将乙组胶（绿色）倒入甲组胶瓶内，均匀搅拌40次以上；4.涂胶：将搅拌好的胶剂均匀涂在夹板作用面和钢轨轨腰接触面上；5.组装接头：让轨端与绝缘端片处于密贴状态，检查螺孔安装绝缘套管，安装夹板，确保螺孔对位，交替对穿螺栓，注意螺栓头必须落槽；6.拧紧螺栓：用棘轮扳手，按照3-4-2-5-1-6顺序逐步拧紧螺栓，要求扭矩达到设计值Mt （1000N.m）,敲打螺栓头部，复拧Mt（1000N.m）,重复本过程2次；7.清理表面：清除余胶，美观外面；8.绝缘复测：钢轨与夹板之间的电阻值大于1 KΩ，胶剂完全固化后电阻大于10MΩ（干燥状态）。

五、注意事项1.施工时请注意安全防护；2.胶接面不得有水；3.尽量避免灰尘环境；4.施工环境温度T＞25℃时，选用夏季型胶剂，0℃≤T≤25℃时，选用冬季型胶剂；特殊环境情况下T＜0℃时，选用低温胶。
