工厂常用电器概述

名词解释1、低压电器答：通常是指交流1200V及以下与直流1500V及以下电路中起通断、控制、保护和调节作用的电气设备，以及利用电能来控制、保护盒调节非电过程和非电装备的用电设备。

2、接触器答：是指用于远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动切换电器。

3、电器的动稳定性和电器的热稳定性答：电器的动稳定性：电器承受短路电流电动力作用而不致损坏的能力电器的热稳定性：电器承受规定时间内短路电流产生的热效应而不致损坏的能力4、接触器和控制继电器的定义。

答：接触器是用于远距离频繁的接通和断开交直流主电路及大容量控制电路的一种自动切换电器。

1控制继电器是一种自动电器，在控制系统中用来控制其他电器动作或在主电路中作为保护用电器2、什么是自保电路？什么是电气互锁？答：自保电路：依靠接触器自身辅助触点保持线圈通电的电路，称为自保电路，而这对常开触点称为自保触点。

电气互锁：一种相互制约的关系称为互锁控制；由接触器（或继电器）常闭触点构成的互锁称为电气互锁。

3、什么是接触器？以及他的组成和分类。

答：接触器：一种远距离频繁操作的，可以通断主回路，控制电机电源通断的自动电器。

组成：触头系统，电磁结构，弹簧，底座等。

分类：电磁接触器，气体接触器，液压接触器，晶体管交流接触器。

4、什么是欠电流（欠电压）继电器？答：在额定参数下工作时，其衔铁处于吸合状态，当电路出现欠电流或欠电压时，衔铁动作释放；而当电流或电压上升后，衔铁才返回到吸合状态。

5、什么是返回系数？过电流和欠电流情况下返回系数的情况。

答：返回系数：继电器的返回值与动作值之比。

过电流（过电压）继电器：K﹤1欠电流（欠电压）继电器：K﹥13.时间继电器答：当继电器的感受部分接受外界信号后，经过一段时间才能使执行部分动作，这类继电器称为时间继电器…………………………………………………………4’4.动作时间与释放时间答：继电器线圈从通电开始，到常开触点闭合的时间称为继电器动作时间。

低压电器及成套设备概述
低压电器及成套设备是指在额定电压660V及以下的电力系统
中使用的电气设备和配套设备。

包括断路器、接触器、继电器、电动机、变压器、配电柜、开关柜、控制柜等各种电器设备。

低压电器及成套设备在工业生产、商业和民用领域中起着至关重要的作用，它们用于电力分配、控制、保护和监测等功能。

断路器是低压电器中最基本的设备之一，用于在过载、短路或其它故障发生时切断电路，保护电气系统的安全运行。

接触器和继电器则用于电气设备的远程控制和自动化控制，有着广泛的应用。

电动机是工业生产中常见的动力设备，用于驱动各种机械设备和生产线。

变压器则用于变换电压，将高压电能转换为低压电能，满足不同设备的电气要求。

配电柜、开关柜、控制柜等成套设备则用于集中控制电气设备，实现电能的分配、保护和控制功能。

它们集成了各种电器设备，构成了一个完整的电力系统，在工业生产和建筑领域中得到广泛应用。

总的来说，低压电器及成套设备是现代工业和生活中不可或缺的重要设备，它们对于电力系统的稳定运行和设备的安全运行起着至关重要的作用。

随着技术的发展和应用需求的增加，低压电器及成套设备的功能和性能将不断提升，为电气系统的安全、高效运行提供更好的支持。

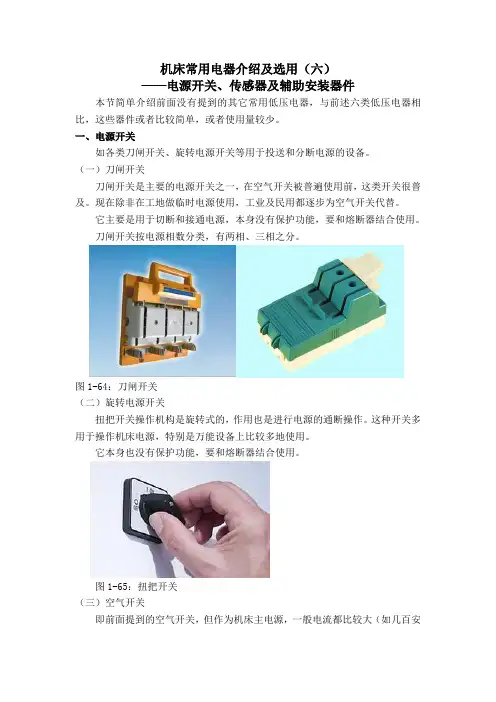

机床常用电器介绍及选用（六）——电源开关、传感器及辅助安装器件本节简单介绍前面没有提到的其它常用低压电器，与前述六类低压电器相比，这些器件或者比较简单，或者使用量较少。

一、电源开关如各类刀闸开关、旋转电源开关等用于投送和分断电源的设备。

（一）刀闸开关刀闸开关是主要的电源开关之一，在空气开关被普遍使用前，这类开关很普及。

现在除非在工地做临时电源使用，工业及民用都逐步为空气开关代替。

它主要是用于切断和接通电源，本身没有保护功能，要和熔断器结合使用。

刀闸开关按电源相数分类，有两相、三相之分。

图1-64：刀闸开关（二）旋转电源开关扭把开关操作机构是旋转式的，作用也是进行电源的通断操作。

这种开关多用于操作机床电源，特别是万能设备上比较多地使用。

它本身也没有保护功能，要和熔断器结合使用。

图1-65：扭把开关（三）空气开关即前面提到的空气开关，但作为机床主电源，一般电流都比较大（如几百安培）。

空气开关作为机床电源时，一般要增加在柜门外操作的连杆机构，以在不开启柜门的情况下进行送、断电作业。

空气开关的优点是，本身既具备通断能力，又具有保护能力。

目前机床上大部分电源开关已经被空气开关取代。

工厂作为电源开关的品种还有一些，如油开关、隔离开关等，但这些主要用于电力系统，操作几百、上千安培的大电流。

二、传感器与仪表设备电器还有传感器与仪表等，其原理比较复杂，是一门专业课程，此处不做详述。

（一）传感器传感器的使用比较复杂，由于是模拟器件，具体设计时要查询产品手册的特性表及特性曲线。

工厂里常用的传感器有：1、温度传感器常用铂电阻（Pt100）、热电偶两种。

铂电阻可以测量低温，如液氮；一般标称值为100欧姆。

热电偶则测量高温更合适，如烘干炉等。

具体使用方法及特性不在这里讨论，设计时，可以参考产品手册。

图1-66：铂电阻图1-67：热电偶2、液位传感器模拟的液位传感器大多数是电容式的，通过测量传感器电容的变化来测量液体位置。

其外形和前面提到的液位开关类似。

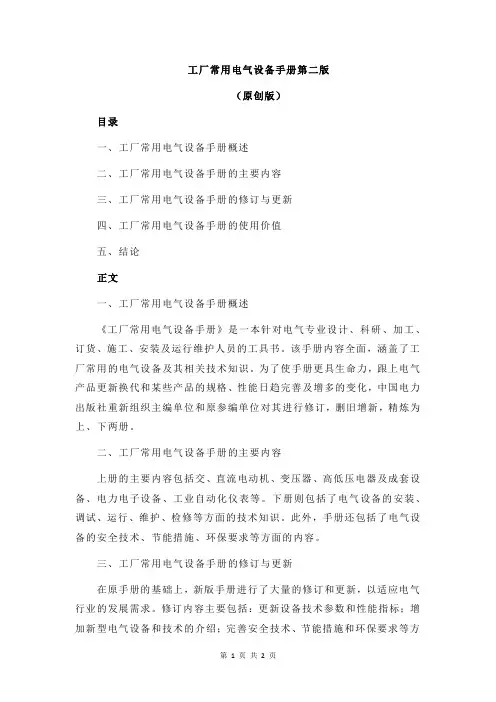

工厂常用电气设备手册第二版（原创版）目录一、工厂常用电气设备手册概述二、工厂常用电气设备手册的主要内容三、工厂常用电气设备手册的修订与更新四、工厂常用电气设备手册的使用价值五、结论正文一、工厂常用电气设备手册概述《工厂常用电气设备手册》是一本针对电气专业设计、科研、加工、订货、施工、安装及运行维护人员的工具书。

该手册内容全面，涵盖了工厂常用的电气设备及其相关技术知识。

为了使手册更具生命力，跟上电气产品更新换代和某些产品的规格、性能日趋完善及增多的变化，中国电力出版社重新组织主编单位和原参编单位对其进行修订，删旧增新，精炼为上、下两册。

二、工厂常用电气设备手册的主要内容上册的主要内容包括交、直流电动机、变压器、高低压电器及成套设备、电力电子设备、工业自动化仪表等。

下册则包括了电气设备的安装、调试、运行、维护、检修等方面的技术知识。

此外，手册还包括了电气设备的安全技术、节能措施、环保要求等方面的内容。

三、工厂常用电气设备手册的修订与更新在原手册的基础上，新版手册进行了大量的修订和更新，以适应电气行业的发展需求。

修订内容主要包括：更新设备技术参数和性能指标；增加新型电气设备和技术的介绍；完善安全技术、节能措施和环保要求等方面的内容。

四、工厂常用电气设备手册的使用价值《工厂常用电气设备手册》具有很高的使用价值，主要体现在以下几个方面：1.提供全面、详尽的电气设备技术知识，有助于读者了解和掌握各种电气设备的性能、参数、安装、调试、运行、维护、检修等方面的技术要求。

2.强调电气设备的安全技术、节能措施和环保要求，有助于提高读者的安全意识、节能意识和环保意识。

3.适用于电气专业设计、科研、加工、订货、施工、安装及运行维护人员使用，是电气行业从业人员必备的工具书。

五、结论《工厂常用电气设备手册》是一本内容全面、技术先进、实用性强的工具书，对于从事电气行业的人员具有很高的参考价值。

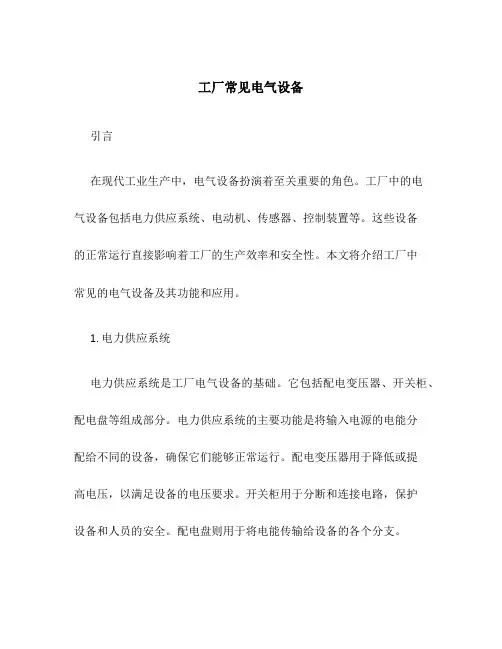

工厂常见电气设备引言在现代工业生产中，电气设备扮演着至关重要的角色。

工厂中的电气设备包括电力供应系统、电动机、传感器、控制装置等。

这些设备的正常运行直接影响着工厂的生产效率和安全性。

本文将介绍工厂中常见的电气设备及其功能和应用。

1. 电力供应系统电力供应系统是工厂电气设备的基础。

它包括配电变压器、开关柜、配电盘等组成部分。

电力供应系统的主要功能是将输入电源的电能分配给不同的设备，确保它们能够正常运行。

配电变压器用于降低或提高电压，以满足设备的电压要求。

开关柜用于分断和连接电路，保护设备和人员的安全。

配电盘则用于将电能传输给设备的各个分支。

电动机是工厂中最常见的电气设备之一。

它将电能转化为机械能，用于驱动各种设备。

电动机的种类繁多，常见的有交流电动机和直流电动机。

交流电动机广泛应用于工厂的主要动力系统，如机床、泵、风扇等。

直流电动机则主要用于需要精确控制速度和扭矩的设备，如卷取机、起重机等。

3. 传感器传感器是工厂中用于感知和检测环境的电气设备。

它们能够将各种物理量转变为电信号，并将信号传输给控制装置进行处理。

常见的传感器包括温度传感器、压力传感器、液位传感器等。

温度传感器用于测量设备或环境的温度变化，以确保设备在合适的温度范围内运行。

压力传感器用于测量气体或液体的压力，以监控设备的工作状态。

液位传感器则用于测量容器中液体的水平，以避免过载或溢出。

控制装置是工厂中用于控制和调节电气设备运行的设备。

它们能够根据预定的参数和逻辑规则对设备进行自动控制。

常见的控制装置包括PLC（可编程逻辑控制器）和DCS（分散式控制系统）。

PLC是一种可编程的数字计算器，能够根据输入的程序对设备进行逻辑控制。

它广泛应用于自动化生产线、工业机械等领域。

DCS是一种分布式的自动化控制系统，可以对整个工厂的设备进行集中监控和控制。

5. 特殊设备除了上述常见的电气设备外，还有一些特殊的电气设备在工厂中得到广泛应用。

例如，变频器用于调节电动机的转速和扭矩，以实现能量的节约和负载的平衡。

电气产品介绍电气产品是指使用电能驱动的机械、设备或工具。

随着科技的不断发展，电气产品在我们的日常生活中扮演了越来越重要的角色。

从家庭用电器到工业生产设备，电气产品的应用范围非常广泛。

本文将对几种常见的电气产品进行介绍。

家用电器电视机电视机是家庭中最常见的电气产品之一。

现代电视机不仅具有显示电视节目的功能，还可以通过接入电脑或其他多媒体设备来观看网络视频、播放游戏等。

电视机的核心部件是液晶屏幕和电子芯片，通过电压的控制来显示图像。

冰箱冰箱是用电能驱动的家用电器，它的主要功能是保持食物和饮料的新鲜和冷藏。

冰箱通过压缩机和冷凝器等组件来实现制冷的过程。

现代冰箱还配备了多种功能和智能控制，例如温度调节、冷冻等。

空调空调是一种通过调节室内温度、湿度和空气质量来提供舒适环境的电气产品。

空调通常由压缩机、冷凝器、蒸发器和风扇等组件组成。

通过循环工作的过程，空调可以将热量从室内转移到室外，从而实现降温的效果。

工业电气设备电动机电动机是工业生产中最常用的电气设备之一。

它通过电能的转换来驱动机械、设备或工具的运行。

电动机的结构复杂，包括定子、转子、绕组、磁极等部分。

根据不同的用途和工作原理，电动机可分为直流电动机和交流电动机。

变频器变频器是一种用于控制电动机转速和运行的电气设备。

它通过改变电源频率和电压来调节电动机的运行速度和转矩。

变频器通常由整流器、逆变器、滤波电容器和控制电路等组件组成。

在工业生产中，变频器广泛应用于机械设备的调速控制。

自动化控制系统自动化控制系统是一种利用电气产品和其他工控设备来实现工业生产自动化控制的系统。

它控制和监测生产过程中的各种设备和机械，以提高生产效率和质量。

自动化控制系统包括传感器、执行器、PLC（可编程逻辑控制器）等组件。

安全注意事项在使用电气产品时需要注意安全事项，以防止事故和损坏。

1.避免长时间过载使用电气产品，以免过热导致火灾和损坏。

2.定期检查电气产品的电线和插头是否破损或老化，及时更换。

漏电开关,主要用于防止漏电事故的发生，其开关的动作原理是在一个铁芯上有两个绕组，主绕组和副绕组。

主绕组也有两个绕组,分别为输入电流绕组和输出电流绕组.无漏电时,输入电流和输出电流相等，在铁芯上二磁通的矢量和为零,就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。

不管三相还是单相的漏电开关都是，上面进线，下面出线。

熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器.熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。

熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

中间继电器(intermediate relay):用于继电保护与自动控制系统中,以增加触点的数量及容量。

它用于在控制电路中传递中间信号.中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的,因为过载能力比较小。

所以它用的全部都是辅助触头,数量比较多.新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

工作原理/交流接触器当线圈通电时，静铁芯产生电磁吸力,将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行,触点闭合，从而接通电源。

当线圈断电时，吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开，切断电源。

交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。

作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。

由动、静主触头，灭弧罩，动、静铁芯,辅助触头和支架外壳等组成。

电磁线圈通电后，使动铁芯在电磁力作用下吸合,直接或通过杠杆传动使动触头与静触头接触，接通电路.电磁线圈断电后，动铁芯在复位弹簧作用下自动返回,俗称释放,触头分开，电路分断。

工厂常用电器概述工厂是一个生产产品的地方，其中运行着许多不同种类的机械设备和电器设备。

这些设备是工厂生产过程中不可或缺的一部分，它们能够提高生产效率、降低人工成本以及改善产品质量。

本文将概述一些工厂常用的电器设备。

首先，工厂通常需要大量的电力来运行各种设备。

为此，工厂配备了高压交流变压器和配电系统，将电力从电网供应到工厂内。

这些变压器可以将高压电转换成适用于各种电器设备的低压电，以满足不同设备的电力需求。

在生产过程中，很多设备需要使用电机来驱动。

电机通常根据不同的需求和功能被分为直流电机和交流电机。

直流电机速度可调，适用于需要较高精度的应用，例如机床、印刷机等。

交流电机则根据不同的构造方式分为感应电机和同步电机。

感应电机是工厂中应用最广泛的电机类型，具有结构简单、价格低廉、效率高等优点。

同步电机在工厂中主要用于精密控制和调速要求较高的设备。

工厂常用的电器设备还包括空气压缩机，它是将空气压缩成高压气体，用于供应给其他设备使用。

例如，在汽车制造工厂中，空气压缩机用于驱动气动工具，如气动螺丝刀、气动钻等。

在食品加工厂中，空气压缩机被用于提供压缩空气给包装机械、输送机械等。

空气压缩机的工作原理是利用电动机带动涡旋式和螺杆式压缩机将气体压缩。

除了空气压缩机，工厂中还常常使用真空泵。

真空泵可以将气体从封闭的容器中抽取出来，形成真空环境。

在制药工厂中，真空泵被广泛用于降低反应容器中气体和杂质的浓度，提高反应效率。

在电子工厂中，真空泵用于清除电路板上的气泡和灰尘，以保证电路板质量。

除了以上提到的电器设备，工厂还使用各种类型的传感器和仪器来监测和控制生产过程。

例如，温度传感器可以测量设备和生产环境的温度，以确保在合适的温度条件下进行生产。

压力传感器可以用于监测和控制设备的压力，以确保设备在正常范围内运行。

流量计可以测量液体或气体的流量，以控制生产速度和调整生产流程。

这些传感器和仪器通过与计算机系统相连，将监测和控制数据实时传输给操作员和管理人员，以帮助他们监督和调整生产过程。
