最新图纸会审记录表格

图纸会审记录某某小区项目某期建设单位：某某建设有限公司设计单位：某建筑设计有限公司监理单位：某集团有限责任施工单位：某某建设有限公司会审日期：202x年3月24日图纸会审记录12 某栋楼JG-09bJZ-06a标准层建筑平面图与标准层结构平面图，有很多墙柱长度不一致，墙柱是否均按结构墙柱图施工，请确认。

墙柱按结构图施工否13 JG-02b通结构02b通节点大样图中，节点21没有显示梁顶标高，请确认H面在哪，请确认。

梁底平飘窗底，具体详建筑立面图否14某栋楼JG-19bJG-02b通4-A轴交4-10~4-14轴位置阳台梁，梁平法施工图显示结构梁高为650，但是节点24显示梁从结构H往下仅为640，对不上，请确认按哪个图施工。

（4-A5轴交4-AF~4-AH轴同问）按650否15某栋楼JG-19bJG-02b通所有飘窗位置，结构连梁为650高，但是飘窗节点显示梁底为640，对不上，请确认按哪个图施工。

如修改大样，请提供最新大样按650，降大样图中的640改为650即可否16某栋楼JG-02b通JZ-194-A轴交4-10~4-14轴位置阳台反坎，本楼栋装饰层厚度为60，反坎结构大样与建筑大样对不上，请确认按哪个大样。

按建筑图施工否17某栋楼JG-02b通JZ-03通a结构节点大样14，显示窗台高度结构高为900，装饰层厚度为60，这样建筑窗台高仅剩840，是否符合安全标准，并且与建筑节点大样对不上，此窗台结构大样窗台是否改为960，请确认。

改为960否18某栋楼JG-02b通JZ-04通a4-C轴交4-7轴位置空调板大样7，结构大样显示700宽，与建筑大样对不上，请确认按哪个施工。

此处应与某栋楼统一否19 JZ-06a中凹廊和抄表平台没有建筑大样索引，请确认按哪个大样施工。

与某栋楼统一否20某栋楼JG-02b通JZ-03通a4-14轴交4-E轴位置铁艺栏杆大样，结构大样与建筑大样反坎对不上，请确认按哪个大样施工。

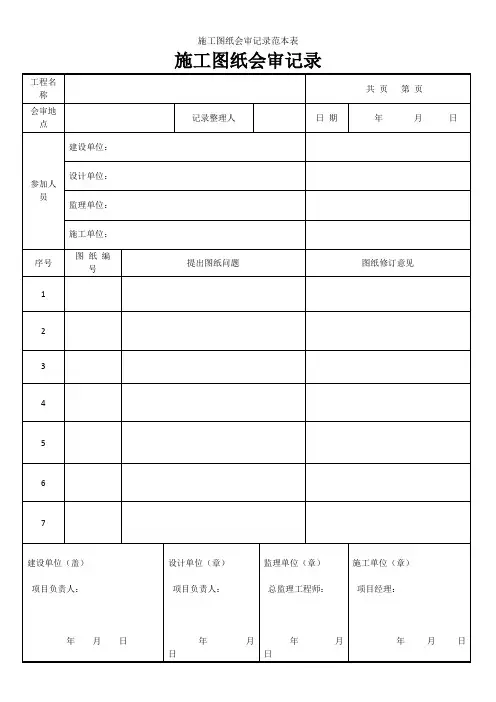

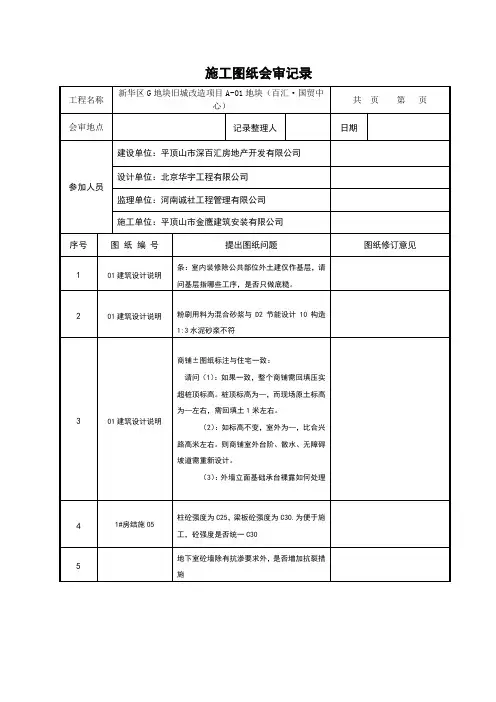

施工图纸会审记录工程名称乌力吉口岸服务中心共7 页第 1 页会审地点乌力吉口岸建设指挥部会议室记录整理人日期参加人员建设单位：设计单位：监理单位：施工单位：序号图纸编号提出图纸问题图纸修订意见1 结施图-1消防水池当中的坑0.65米深，结构图中没有明确的做法？2 集水坑的做法不明确?3 建施-01中3-4/B-D轴间物业用房门的位置？4 结施图中消防水池爬梯的做法及型号？5 建施-0110-11/D-E、4-8/D-E轴间1.5米宽的走道能否取消？物业用房或污水机房放大哪，即增加有效面积又能优化作业程序？6 结施-01中室外挡土墙的垫层标高是否能放在同一标高？建设单位：年月日设计院代表：年月日监理单位：年月日施工单位：年月日1、所有会审图纸均应记录在表内。

无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。

2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。

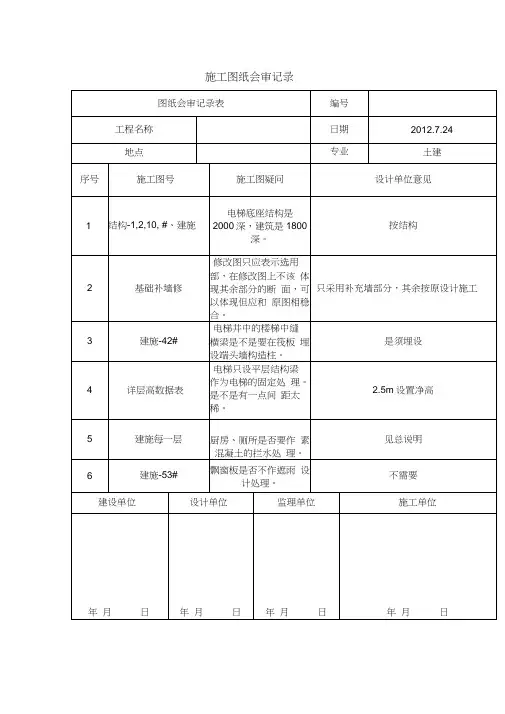

施工图纸会审记录工程名称乌力吉口岸服务中心共7 页第 2 页会审地点乌力吉口岸建设指挥部会议室记录整理人日期参加人员建设单位：设计单位：监理单位：施工单位：序号图纸编号提出图纸问题图纸修订意见7 建施-03结施-034-5/D-E、8-10/D-E处能否为了增大其利用率及建筑物的整体优化而将其全封闭那？8 结施-01Π1.框架柱及构造柱与砌体填充墙交接处，从柱内甩出的2 6＠1500的拉结筋能否改为植筋？全长贯通是指所有墙体吗？9 结施-26结施-26中坡道与建施-11中的度数12度与11度哪个为准？10 结构层中梁板砼标号为C30柱子C40能否调为一致（其浇筑时控制不好容易造成梁柱交接处标号达不到要求）11 建施-11与结施-26坡道图平面尺寸不同，以哪份为准？12 建施-11与结施-26坡道柱间尺寸不否（建29.7、结29.6）以哪份为准？建设单位：年月日设计院代表：年月日监理单位：年月日施工单位：年月日1、所有会审图纸均应记录在表内。

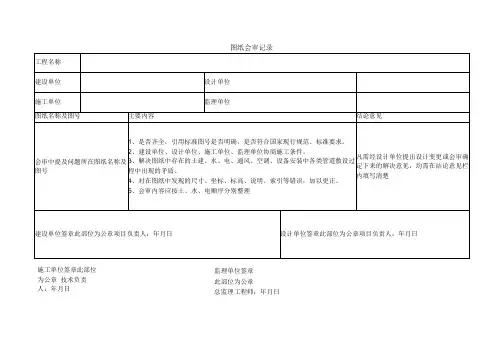

图纸会审记录模板一、图纸会审记录的基本信息1、工程名称：＿____2、会审日期：＿____3、地点：＿____4、参加单位及人员：建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____二、图纸会审的目的和范围本次图纸会审旨在对施工图纸进行全面审查，发现并解决其中存在的问题，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供保障。

会审范围包括建筑、结构、给排水、电气、暖通等各专业图纸。

三、建筑专业图纸会审要点1、建筑总平面图建筑物的定位坐标、标高是否明确。

周边道路、场地的标高与建筑物的关系是否合理。

消防车道、消防登高面的设置是否符合规范要求。

2、建筑平面图轴线、尺寸标注是否清晰准确。

房间的布局、功能是否满足使用要求。

门窗的位置、尺寸、开启方式是否合理。

楼梯、电梯的位置、数量、尺寸是否符合规范。

3、建筑立面图建筑外立面的造型、色彩是否与效果图一致。

外墙装饰材料、做法的标注是否明确。

门窗的样式、位置与平面图是否对应。

4、建筑剖面图建筑物各层的层高、标高是否准确。

梁、板、柱的位置、尺寸与结构图纸是否一致。

楼梯的踏步高度、宽度是否符合规范。

四、结构专业图纸会审要点1、基础平面图基础的类型、埋深、尺寸是否合理。

基础的持力层、承载力特征值是否明确。

桩基础的桩型、桩长、桩径、桩间距是否符合要求。

2、结构平面图梁、板、柱的编号、尺寸、配筋是否清晰准确。

预留孔洞、预埋件的位置、尺寸是否标注清楚。

结构构件的混凝土强度等级是否明确。

3、结构剖面图各层结构的标高、层高是否准确。

梁、板、柱的节点构造是否合理。

楼梯的结构形式、配筋是否符合规范。

4、结构设计说明工程的抗震设防烈度、抗震等级是否明确。

钢材、混凝土等材料的性能要求是否符合规范。

结构计算的主要参数、荷载取值是否合理。

五、给排水专业图纸会审要点室外给排水管网的布置、走向是否合理。

检查井、化粪池的位置、数量是否满足要求。

给排水管道与其他专业管线的交叉处理是否合理。
