单级交流放大电路实验

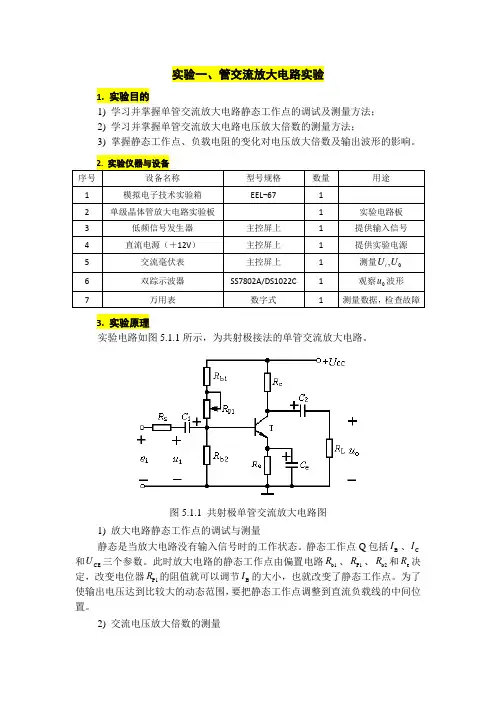

实验一、管交流放大电路实验

1. 实验目的

1) 学习并掌握单管交流放大电路静态工作点的调试及测量方法；

2) 学习并掌握单管交流放大电路电压放大倍数的测量方法；

3) 掌握静态工作点、负载电阻的变化对电压放大倍数及输出波形的影响。

2.

实验仪器与设备

序号 设备名称 型号规格 数量 用途

1 模拟电子技术实验箱 EEL-67 1

2 单级晶体管放大电路实验板 1 实验电路板

3 低频信号发生器 主控屏上 1 提供输入信号

4 直流电源（＋12V） 主控屏上 1 提供实验电源

5 交流毫伏表 主控屏上 1 测量0,iUU

6 双踪示波器 SS7802A/DS1022C 1 观察0u波形

7 万用表 数字式 1 测量数据，检查故障

3. 实验原理

实验电路如图5.1.1所示，为共射极接法的单管交流放大电路。

图5.1.1 共射极单管交流放大电路图

1) 放大电路静态工作点的调试与测量

静态是当放大电路没有输入信号时的工作状态。静态工作点Q包括BI、CI和CEU三个参数。此时放大电路的静态工作点由偏置电路b1R、P1R、b2R和eR决定，改变电位器P1R的阻值就可以调节BI的大小，也就改变了静态工作点。为了使输出电压达到比较大的动态范围，要把静态工作点调整到直流负载线的中间位置。

2) 交流电压放大倍数的测量 放大电路的交流电压放大倍数即输出电压与输入电压有效值之比，电压放大倍数要在静态工作点合适、输出波形不失真条件下测得。

3) 电路参数对放大器性能的影响

(1) 静态工作点对输出电压波形的影响 静态工作点设置太低，输出波形产生截止失真；静态工作点设置太高，输出波形产生饱和失真。

(2) 输入信号对输出电压波形的影响 静态工作点设置合适，但输入信号如果过大，输出波形也要产生截止、饱和失真（大信号失真）。

(3) 负载电阻LR对放大倍数的影响 当放大器空栽（负载电阻开路）时，电压放大倍数为

1

西 安 邮 电 大 学

开放式电子电路实验 实验报告

院 系： 通信与信息工程学院

专业班级： 通工1004班

姓名： 庞丹旭

学 号： 03101133

实验日期： 2012-2013第一学期

2

实验一 三极管放大电路

一、实验目的

1．掌握多级放大器静态工作点的调整与测试方法。

2．学会放大器频率特性测量方法。

3．了解放大器的失真及消除方法。

4．掌握两级放大电路放大倍数的测量方法和计算方法。

5．进一步掌握两级放大电路的工作原理。

二、实验仪器

示波器

万用表

信号发生器

直流电源

三、实验设计要求

1．信号源内阻：Rs=51K

2．输入信号频率 20Hz-20Khz

3．Av=3

4．RL=200Ω/75Ω

5．Vo=3Vpp

6．P电源=30mW

7．增加平坦度<0.1dB

四、设计思路

求各部分的直流电位：

如图所示，基级的直流电位VB是用R1和R2对电源电压VCC进行分压后的电位，所以，流进晶体管的基级电路的直流成分IB是很小的，可以忽略， 则：VB=R2/(R1+R2)*VCC

(V)

3

发射机的直流电位VE，仅比VB低于基级—发射机间的电压VBE，如设VBE=0.6V，则VE为：VE=VB-0.6 (V)

发射级上流动的直流电流IE为 IE=VE/RE=(VB-0.6)/RE

集电极的电流电压VC为电源电压减去RC的压降而算得的值，所以VC为：VC=VCC-IC*RC

在式中，基级电流为最少的值，所以可忽略，则IC=IE。

求交流电压放大倍数：、

接着求上图电路的交流放大倍数

由于晶体管的基级-发射极间存在的二极管是在导通情况下使用的（交流电阻为0），所以基级端子的交流电位直接出现在发射极，因此，由交流输入电压vi引起的ie的交流变化部分△ie为：△ie=vi/RE

另外，令集电极电流的交流变化部分为△ic，则vc交流变化部分△vc为：△vc=△ic*RC

单级交流放大电路实验

一、实验目的

1.熟悉电子元器件和模拟电路实验箱。

2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。

3.学习测量放大电路Q点，AV，ri，ro的方法，了解共射极电路特性。

4.学习放大电路的动态性能。

二、实验仪器

1.示波器

2.信号发生器

3.数字万用表

三、预习要求

1.三极管及单管放大电路工作原理。

2.放大电路静态和动态测量方法。

四、实验内容及步骤

1.装接电路与简单测量

图2.l 基本放大电路

（1）用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好坏。

（2）按图2.1所示，连接电路(注意：接线前先测量+12V电源，关断电源后再连线)，将RP的阻值调到最大位置。

2.静态测量与调整

（1）接线完毕仔细检查，确定无误后接通电源。改变RP，记录IC分别为0.5mA、1mA、1.5mA时三极管V的β值（其值较低）。

注意：Ib和Ic的测量和计算方法：测Ib和Ic一般可用间接测量法，即通过测Vc和Vb，Rc和Rb计算出Ib和Ic。

（2）按图2.2接线，调整RP使VE=2.2V，计算并填表2.1。

图2.2 工作点稳定的放大电路

表2.1

实测

实测计算

VBE(V) VCE(V) Rb(KΩ) IB(μA) IC(mA)

3.动态研究

（1）按图2.3所示电路接线。

（2）将信号发生器的输出信号调到f=1KHz，幅值为500mV，接至放大电路的A点，经过R1、R2衰减（100倍），Vi点得到5mV的小信号，观察Vi和VO端波形，并比较相位。

（3）信号源频率不变，逐渐加大信号源幅度，观察VO不失真时的最大值并填表2.2。

分析图2.3的交流等效电路模型，由下述几个公式进行计算：

EbeImVr26)1(200，bececLVrrRRA，cceobebbiRrrrRRr,2

实验⼆单级放⼤电路

实验⼆放⼤器静态⼯作点和放⼤倍数测量

⼀、实验⽬的1、熟悉电⼦元器件和模拟电路实验箱的使⽤。

2、掌握放⼤器静态⼯作点的调试⽅法及其对放⼤器性能的影响。

3、学习测量放⼤器Q点，A V的⽅法,了解共射极电路特性。

4、学习放⼤器的动态性能。

5、学习基本交直流仪器仪表的使⽤⽅法。

⼆、实验仪器1、⽰波器

2、信号发⽣器

3、数字万⽤表

三、预习要求1、阅读各项实验内容，看懂三极管及单级放⼤器⼯作原理，明确实验⽬的。

2、学习放⼤器动态及静态⼯作参数测量⽅法。四、实验内容及步骤

图2-1单级放⼤电路

（⼀）基本单管放⼤电路的静态研究

（1）按图2-1所⽰，连接电路。

（2）调整静态⼯作点。

将函数信号发⽣器的输出通过输出电缆线接⾄Vs两端，调整函数信号发⽣器输出的正弦信号是f=1KHz，Vs=100mv。将⽰波器输⼊电缆线连接⾄放⼤电路输出端。然后调整基极电阻Rw，在⽰波器上观察Vo的波形，将Vo调整到最⼤不失真输出。

注意观察静态⼯作点的变化，对输出波形的影响过程，观察何时出现饱和失真、截⽌失真，若出现双向失真应减⼩Vi，直⾄不出现失真。

（3）调好⼯作点后，电位器Rw不动，测量Ve、Vbe、Vce并计算Ic值，填于表2-1中。（4）改变Rw，记录Ve分别为0.8V和1.8V时三极管V的Vbe、Vce并计算Ic值。

说明：静态时测量的是直流量，应该⽤万⽤表的直流档，并注意正确选择量程。表2-1

设定实测实测计算Rw Ve（V）Vbe（V）Vce（V）Ic（mA）

某值0.8

1.8

（⼆）基本单管放⼤电路的动态研究1、定性观察放⼤现象

（1）将信号发⽣器调到f=lKHz，幅值为100mv，接到放⼤器输⼊端Vs，观察V i

和V0端波形、并⽐较相位。

（2）信号源频率不变，逐渐加⼤幅度，观察V0不失真时的最⼤值并填表2-2。

表2-2

实测实测计算Vi （mV）Vo （V） A u

2、观察负载对放⼤倍数的影响

保持Vs=100mv不变，分别在放⼤器断开负载R L和接⼊负载R L情况下测量，并将计算结果填表2-3。
