中间继电器工作原理

中间继电器工作原理及接法口诀

中间继电器是一种电气控制设备，常用于电路中起到转换、增强信号的作用。本文将详细介绍中间继电器的工作原理及接法口诀，帮助读者更好地理解和应用中间继电器。

一、中间继电器的工作原理

中间继电器的工作原理主要基于电磁力的作用。当继电器的控制端加上电压或电流时，控制端的线圈会产生磁场，使得铁芯受到吸引，进而闭合（或断开）触点，从而实现对电路的控制。

二、中间继电器的接法口诀

1. 控制端接法口诀：

– A端（Anode端）为正极，B端（Cathode端）为负极。

– 控制端的A、B极与电源的正负极对应连接，注意不要接反。

2. 触点端接法口诀：

– C端（Common端）为公共端，NO端（Normally Open端）为常开触点，NC端（Normally Closed端）为常闭触点。

– C端与需控制的设备连接，NO端为常开触点、NC端为常闭触点。

3. 辅助端接法口诀：

– M端（Master端）为主控端，S端（Slave端）为从属端。

– M端为主控端，S端为从属端，一些复杂的电路需要使用。

4. 常见错误排除：

– 如果继电器不能吸合，可能是控制端极性接反或控制电压不足。

通过以上口诀，可以更加清晰地记忆中间继电器的接法和使用方法，避免错误连接和操作，确保电路正常和安全地运行。

结语

本文介绍了中间继电器的工作原理及接法口诀，希望能帮助读者更好地了解和应用中间继电器。在实际使用过程中，务必注意接线正确，遵循安全操作规范，以确保电路的稳定性和可靠性。

广州柏杰电子科技有限公司

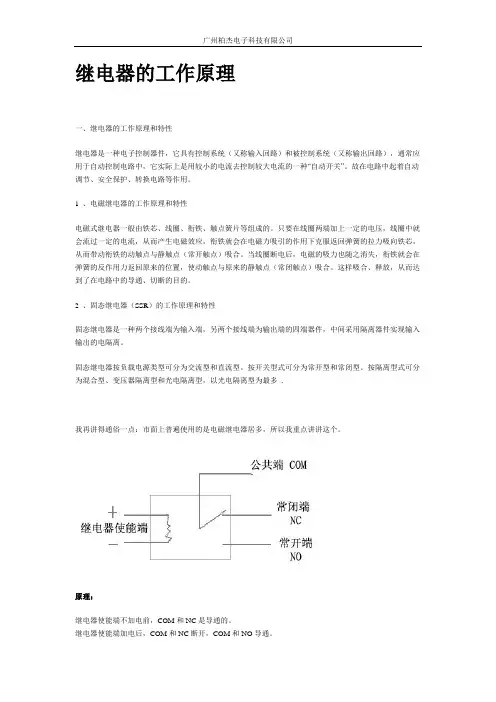

继电器的工作原理

一、继电器的工作原理和特性

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

1 、电磁继电器的工作原理和特性

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。

2 、固态继电器（SSR）的工作原理和特性

固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多 .

我再讲得通俗一点：市面上普遍使用的是电磁继电器居多，所以我重点讲讲这个。

原理：

继电器使能端不加电前，COM和NC是导通的。

继电器使能端加电后，COM和NC断开，COM和NO导通。 广州柏杰电子科技有限公司

使能端该加多少的电压，就是我们通常说的继电器是多少伏的。例如 12VDC 的继电器指的是继电器使能端加12V 直流电，继电器动作。

继电器 COM和NO（NC）能负载多大电压和电流，请参考不同继电器的说明书和印刷示意标志。

注意：

本图不代表继电器的管脚顺序示意，每个继电器的管脚顺序请参照继电器的说明书和印刷在继电器上的相应的示意图。

该图是示意单刀单掷的继电器，所谓单刀双掷继电器就是说 带两套 COM NC NO ，共八个管脚。

中间继电器工作原理

中间继电器是一种电气器件，常用于电路中作为电信号的转换和放大装置。它的工作原理是基于电磁感应和电磁吸合的原理。

中间继电器通常由线圈、铁芯、触点和外壳组成。线圈是继电器的主要部份，它由绝缘材料包裹的铜线组成。当通过线圈通电时，会产生磁场。铁芯则是继电器中的磁路部份，它由铁材料制成，能够集中磁场并增强磁力。触点是继电器的控制部份，它由导电材料制成，能够在吸合状态下传导电流。

中间继电器的工作原理可以分为两个过程：吸合和断开。

吸合过程：

1. 当通电时，线圈中的电流会产生磁场，磁场会使铁芯磁化。

2. 磁化的铁芯会吸引触点，使触点闭合。

3. 当触点闭合时，电流可以从继电器的一个端口流入，然后从另一个端口流出，完成信号的转换或者放大。

断开过程：

1. 当线圈中的电流断开时，磁场消失，铁芯失去磁化。

2. 失去磁化的铁芯再也不吸引触点，触点打开。

3. 当触点打开时，电流无法通过继电器，信号无法传输。

中间继电器的工作原理可以通过以下实例进一步解释。

假设有一个电路，其中包含一个中间继电器。当电路中的开关打开时，电流会流经继电器的线圈。线圈中的电流产生磁场，吸引铁芯，使触点闭合。此时，电流可以从继电器的一个端口流入，然后从另一个端口流出，完成信号的转换或者放大。当电路中的开关关闭时，线圈中的电流断开，磁场消失，铁芯失去磁化，触点打开，电流无法通过继电器，信号无法传输。

中间继电器在电路中的应用非常广泛。它可以用于控制机电、灯光、电磁阀等设备的开关，还可以用于信号的转换和放大。中间继电器的工作原理简单而可靠，使其成为电路中不可或者缺的重要组成部份。

中间继电器的工作原理及接线方法

一、中间继电器的工作原理

中间继电器是一种控制设备电气元件，具有在电路中起开关作用的功能。其基本工作原理是利用电流通过继电器的线圈产生的电磁力，引起继电器中的机械结构（通常是开关）动作，从而控制电路的开关状态。以下是中间继电器的工作原理详细说明：

1. 线圈电流产生电磁力：中间继电器的线圈通常由绝缘导线绕成，当通过线圈的电流变化时，会在继电器内部产生磁场。这个磁场会引起继电器内部的开关或触点动作。

2. 开关或触点动作：根据继电器的类型，通过线圈产生的磁场可以使继电器内部的机械结构（如开关或触点）做出相应的动作，从而在电路中打开或关闭某些连接。

3. 电路控制：通过控制继电器的线圈电流，可以实现对电路中其他设备的控制，例如开关灯、启动电机等功能。

二、中间继电器的接线方法

接线方法是使用中间继电器时必须掌握的重要知识，正确的接线可以确保继电器正常运行，以下是常见的中间继电器接线方法：

1. 电源接线：中间继电器通常有两个主要的接线端子，一个用于接入电源供给线，另一个用于接入被控电路。将电源线连接到线圈的接线端子，通常用标志为“+”和“-”的符号表示。

2. 被控设备接线：将需要控制的设备的电源线连接到继电器的另一个接线端子上，当继电器动作时，这个接线端子会连接或断开被控设备的电路。

3. 控制信号接线：如果需要外部信号来控制继电器的动作，可以将控制信号线连接到继电器的另一个专门的控制端子上，这样可以实现对继电器的远程控制。

4. 额外连接：根据具体的电路要求，可能需要额外的连接，例如继电器的保护回路、状态指示灯等，可以根据需要进行连接。

综上所述，中间继电器通过电磁力原理实现对电路的控制，正确的接线方法可以确保继电器正常工作，适用于各种控制场景。在使用中间继电器时，应该根据具体的控制需求和电路设计，选择合适的继电器类型和正确的接线方法，以确保系统的稳定性和可靠性。
