徐州工程学院工程力学试卷及答案1

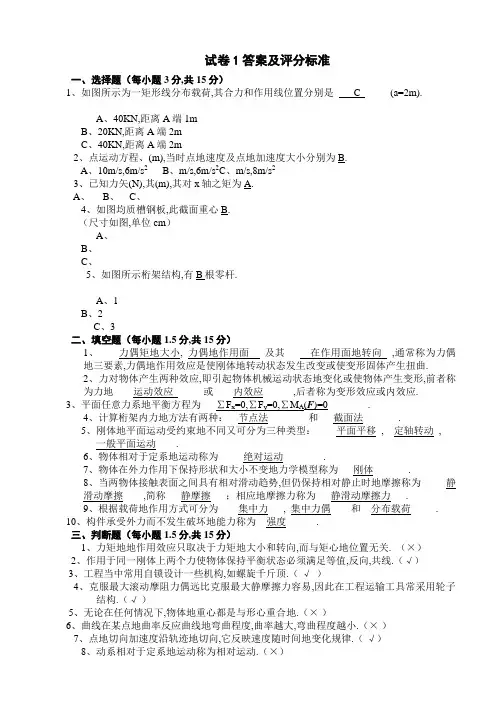

试卷1答案及评分标准一、选择题（每小题3分,共15分）1、如图所示为一矩形线分布载荷,其合力和作用线位置分别是____C______(a=2m).A、40KN,距离A端1mB、20KN,距离A端2mC、40KN,距离A端2m2、点运动方程、(m),当时点地速度及点地加速度大小分别为B.A、10m/s,6m/s2B、m/s,6m/s2C、m/s,8m/s23、已知力矢(N),其(m),其对x轴之矩为A.A、 B、 C、4、如图均质槽钢板,此截面重心B.（尺寸如图,单位cm）A、B、C、5、如图所示桁架结构,有B根零杆.A、1B、2C、3二、填空题（每小题1.5分,共15分）1、____力偶矩地大小,_力偶地作用面___及其_____在作用面地转向__,通常称为力偶地三要素,力偶地作用效应是使刚体地转动状态发生改变或使变形固体产生扭曲.2、力对物体产生两种效应,即引起物体机械运动状态地变化或使物体产生变形,前者称为力地____运动效应______或____内效应______,后者称为变形效应或内效应.3、平面任意力系地平衡方程为___∑F x=0,∑F y=0,∑M A(F)=0________.4__节点法___________截面法_______.5、刚体地平面运动受约束地不同又可分为三种类型：____平面平移_,__定轴转动_,___一般平面运动____.6、物体相对于定系地运动称为_____绝对运动________.7、物体在外力作用下保持形状和大小不变地力学模型称为___刚体_______.8、当两物体接触表面之间具有相对滑动趋势,但仍保持相对静止时地摩擦称为_____静滑动摩擦____,简称___静摩擦___；相应地摩擦力称为___静滑动摩擦力___.9、根据载荷地作用方式可分为____集中力___,_集中力偶____和__分布载荷_____.10、构件承受外力而不发生破坏地能力称为__强度______.三、判断题（每小题1.5分,共15分）1、力矩地地作用效应只取决于力矩地大小和转向,而与矩心地位置无关. （×）2、作用于同一刚体上两个力使物体保持平衡状态必须满足等值,反向,共线.（√）3、工程当中常用自锁设计一些机构,如螺旋千斤顶.（√）4、克服最大滚动摩阻力偶远比克服最大静摩擦力容易,因此在工程运输工具常采用轮子结构.（√）5、无论在任何情况下,物体地重心都是与形心重合地.（×）6、曲线在某点地曲率反应曲线地弯曲程度,曲率越大,弯曲程度越小.（×）7、点地切向加速度沿轨迹地切向,它反映速度随时间地变化规律.（√）8、动系相对于定系地运动称为相对运动.（×）9、刚体在平面平移时,其上各点地轨迹形状相同,速度和加速度相同.（√）10、构件抵抗变形地能力称为稳定性.（×）四、画受力图（第1题5分,第2题10分,共15分）（不计摩擦）1、试画出杆AB地受力图.2、试画出杆AB和BC地受力图.（杆自重不计）或三力平衡五、图示铅垂面内构架由曲杆ABC与直杆CD,DE相互铰接而成,已知q=12N/m,M=20N·m,CD垂直于DE,若不计自重和摩擦,试求杆CD,DE及固定端A地约束力.（15分）解：1.图中DE为二力杆,受力分析.（2分）2.取CD杆为研究对象,受力如图(2分).∑M=0（2分）3.取曲杆为研究对象,受力如图（2分）(1分)∑F x=0（2分）∑F y=0（2分）∑M A(F)=0（2分）六、曲柄OA作定轴转动,通过连杆AB带动圆轮B沿直线作纯滚动.已知OA=2m,,圆轮半径为2m,,试求图示位置时,（1）轮心地速度；（2）圆轮地角速度；（3）连杆AB地角速度.（15分）解：1.运动分析：圆轮和杆AB均作一般平面运动.杆OA作定轴转动.（2分）2.速度分析：对杆AB,（2分）方向如图对圆盘,其速度瞬心是点P（1分）（2分）转向如图对杆AB,（2分）作速度矢量图（2分）,几何求解.（2分）（2分）转向如图七、急回机构,已知曲柄O1A以匀角速度,O1A=1m,O2A=2m,用点地复合运动矢量法求解杆O2B地角速度.（10分）解：1.运动分析：取杆O1A地A点为动点,杆O2B为动系.绝对运动为杆O1A 定轴转动,牵连运动为O2B作定轴转动.（2分）2.速度分析：（1分）3.作速度矢量图,利用几何关系求解.（2分）（1分）（2分）（2分）。

可编辑修改精选全文完整版工程力学专业知识考试试题一、判断题1、力使物体的运动状态发生变化的效应称力的外效应。

对√错2、凡是处于平衡状态的物体，相对于地球都是静止的。

对错√3、同一平面内作用线汇交于一点的三个力一定平衡。

对错√4、工人手推小推车前进时，手与小车之间只存在手对车的作用力。

对错√5、在一个物体的受力图上，不但应画出全部外力，而且也应画出与之相联系的其他物体。

对错√6、共线力系是平面汇交力系的特殊情形，但汇交点不能确定。

对√7、力系在平面内任意一坐标轴上的投影的代数和为零，则该力系一定是平衡力系。

对错√8、力矩和力偶都是描述物体转动效果的物理量，力矩和力偶的含义性质完全相同。

对错√9、同时改变力偶中力的大小和力偶臂的长短，而不改变力偶的转向，力偶对物体的作用效果就一定不会改变。

对错√10、力在垂直于坐标轴上的投影的绝对值与该力的正交分力大小一定相等。

对错√11、作用与物体上的力，其作用线可在物体上任意平行移动，其作用效果不变。

对错√12、各力作用线相互平行的力系，都是平面平行力系。

对错√13、坐标轴的取向不影响最终计算结果，故列平衡方程时选择坐标轴指向无实际意义。

对√14、平面一般力系的平衡方程可用于求解各种平面力系的平衡问题。

对√错15、轴力是因外力而产生的，故轴力就是外力。

对错√16、正应力是指垂直于杆件横截面的应力，正应力又可分为正值正应力和负值正应力。

对√错17、杆件受拉伸时，其线应变为负值。

对错√18、当杆件受拉伸时，绝对变形为负值。

对错√19、构件的工作应力可以和极限应力相等。

对错√20、设计构件时，需在节省材料的前提下尽量满足安全工作的要求。

对√错21、力矩和力偶都是描述受力物体转动效果的物理量;力矩和力偶的含义和性质完全相同。

对错√22、力的可传性对于变形体仍然适用。

对错√23、轴力是因外力而产生的，故轴力就是外力。

对错√24、受力情况及尺寸相同的两根轴，一根是钢轴，一根是铜轴，它们的强度相同。

工程力学试题及答案一、选择题1. 下列哪个不是力的表达形式？A. 矢量B. 标量C. 弧D. 矢量和标量答案：C2. 在物体静止的情况下，以下哪个条件不成立？A. 物体受力平衡B. 物体的加速度为0C. 物体的速度不变D. 物体受到摩擦力答案：D3. 以下哪个是表示力矩的单位？A. 牛顿-米B. 千克-米C. 瓦特D. 焦耳答案：A4. 物体在倾斜面上沿斜面下滑时，以下哪个力对其前进方向起着正向作用？A. 重力B. 摩擦力C. 弹性力D. 正压力答案：B5. 以下哪条公式用于计算弹性势能？A. W = FdB. W = mghC. W = 0.5mv^2D. W = 0.5kx^2答案：D二、填空题1. 工程力学是工程学的一门基础学科，主要研究物体在力的作用下的__________和__________。

答案：平衡和运动2. 一个物体在竖直向上抛时，最高点的速度为__________。

答案：03. 当物体受到一个作用力时，根据牛顿第三定律，物体对应的是一个__________力。

答案：反作用力4. 相同物体在不同行星表面上，由于重力不同，其质量__________，而体重__________。

答案：不变，改变5. 转动惯量与物体的质量和其__________有关。

答案：几何形状三、计算题1. 一台汽车质量为1000kg，加速度为2 m/s^2，求所受合外力的大小。

答案：F = ma = 1000 kg × 2 m/s^2 = 2000 N2. 一个质量为2kg的物体，受到3N的力作用，求物体在5s时间内的速度变化。

答案：F = ma，所以加速度a = F/m = 3N/2kg = 1.5 m/s^2v = at = 1.5 m/s^2 × 5 s = 7.5 m/s3. 一个物体的质量为5kg，加速度为2 m/s^2，求所受的合外力大小。

答案：F = ma = 5 kg × 2 m/s^2 = 10 N4. 一个物体在一个竖直向上的运动中，抛起的初速度为10 m/s，从抛起到达最高点的时间为2s，请计算物体到达最高点时的位移以及在空中停留的时间。

工程力学知识考试试卷含答案一、选择题（每题3分，共30分）1. 下列哪个选项不是工程力学的基本分析方法？A. 矢量分析法B. 动力学分析法C. 静力学分析法D. 量子力学分析法答案：D2. 下列哪个物理量不属于力的基本属性？A. 大小B. 方向C. 作用点D. 颜色答案：D3. 平面汇交力系的平衡条件是：A. 力的合力为零B. 力矩的合力为零C. 力的投影为零D. 力的合力与力矩的合力为零答案：D4. 下列哪个杆件不属于受拉杆？A. 拉杆B. 压杆C. 梁杆D. 柔性杆答案：B5. 下列哪个选项不是梁的内力？A. 弯矩B. 剪力C. 轴力D. 扭矩答案：C6. 下列哪个选项不是弹性力学的分支？A. 材料力学B. 结构力学C. 动力学D. 流体力学答案：D7. 在静力学中，下列哪个力系是平衡力系？A. 非平面力系B. 平面力系C. 空间力系D. 汇交力系答案：B8. 下列哪个选项不是力的单位？A. 牛顿B. 千克力C. 磅力D. 瓦特答案：D9. 下列哪个选项是弹性体？A. 刚体B. 柔性体C. 超弹性体D. 塑性体答案：B10. 在材料力学中，下列哪个选项是描述材料强度性能的指标？A. 弹性模量B. 屈服极限C. 断裂极限D. 延伸率答案：C二、填空题（每题3分，共30分）1. 工程力学的两大基本分析方法为________和________。

答案：矢量分析法，动力学分析法2. 平面汇交力系的平衡条件为________。

答案：力的合力与力矩的合力为零3. 梁的内力包括________、________和________。

答案：弯矩，剪力，轴力4. 材料力学的三大基本假设为________、________和________。

答案：连续性假设，均匀性假设，各向同性假设5. 在弹性力学中，应力与________有关，应变与________有关。

答案：应变，应力三、判断题（每题3分，共30分）1. 力是矢量，具有大小和方向。

工程力学考试题及答案第一部分：选择题（共40分，每题2分，共20小题）1.以下哪个是工程力学的基本概念？A.质量B.速度C.功率D.电流答案：A 质量2.以下哪个是工程力学的单位？A.米B.牛顿C.度D.秒答案：B 牛顿3.下列哪个是牛顿第一定律？A.质体静止B.速度恒定C.加速度不断变化D.物体受到力时才会运动答案：B 速度恒定4.物体所受的外力大小等于物体运动状态发生改变时的惯性力，这是牛顿的哪个定律？A.一定律B.二定律C.三定律D.四定律答案：B 二定律5.哪个是工程力学中动力学的研究对象？A.平衡结构B.静力学C.运动结构D.变形结构答案：C 运动结构第二部分：填空题（共30分，每空2分，共15空）1.牛顿的第一定律也叫_______定律。

答案：惯性定律2.________是测量物体运动速度的物理量。

答案：速度3.牛顿的第三定律也叫________定律。

答案：作用与反作用定律4._______是测量物体运动加速度的物理量。

答案：加速度5._______是测量物体质量大小的物理量。

答案：质量第三部分：简答题（共30分，每题10分，共3题）1.简述牛顿的三大定律。

答案：牛顿的第一定律是运动物体保持匀速直线运动或静止状态，直至受到外力的作用；牛顿的第二定律是物体所受的合力等于物体质量乘以加速度；牛顿的第三定律是每个作用力都有一个等大相反方向的反作用力。

2.什么是动力学学？答案：动力学是力及物体的相互作用，研究物体的运动状态和运动规律。

3.简述质量和重力的区别。

答案：质量是物体所拥有的物质量大小；重力是地球对物体的吸引力，是一种力的作用。

以上就是工程力学考试题及答案，希望可以帮助大家更好地理解和掌握工程力学知识。

祝大家考试顺利！。

1、如图1所示，已知重力G ，DC=CE=AC=CB=2l ；定滑轮半径为R ，动滑轮半径为r ，且R=2r=l, θ=45° 。

试求：A ，E 支座的约束力及BD 杆所受的力。

1、解：选取整体研究对象，受力分析如图所示，列平衡方程()045sin ,0045 cos ,002522,0=-+==+==⨯+⨯⨯=∑∑∑G F F FF F F lG l F F M Ey A yEx A xA E解得：81345 sin ,825GF G F G F A Ey A =-=-=选取DEC 研究对象，受力分析如图所示，列平衡方程()02245 cos ,0=⨯-⨯+⨯=∑l F l F l FF M Ey K DBC解得：823,85,2GF G F G F DB Ex K ===2、图2示结构中，已知P=50KN ，斜杆AC 的横截面积A1=50mm2，斜杆BC 的横截面积A2=50mm2, AC 杆容许压应力[σ]=100MPa ，BC 杆容许应力[σ]=160MPa 试校核AC 、BC 杆的强度。

解：对C 点受力分析：所以，kN F N 8.441=； kN F N 6.362= 对于AC 杆：[]MPa A F N 100892111=≥==σσ， 所以强度不够； 30cos 45cos 21⋅=⋅N N F F P F F N N =⋅+⋅30sin 45sin 21对于BC 杆：[]MPa A F N 160732222=≥==σσ， 所以强度不够。

3、图3传动轴上有三个齿轮，齿轮2为主动轮，齿轮1和齿轮3消耗的功率分别为KW 756.0和KW 98.2。

若轴的转速为min /5.183r ，材料为45钢，[]MPa 40=τ。

根据强度确定轴的直径。

3、解:(1) 计算力偶距 m N nP m .3.39954911== m N nP m .155954933== m N m m m .3.194312=+=(2) 根据强度条件计算直径从扭矩图上可以看出，齿轮2与3 间的扭矩绝对值最大。

试卷参考答案及评分标准( 卷)一、判断题（下列论述肯定正确的打√，否则打×）：（本题共10小题，每小题1分，共10分）1、（×）2、（√）3、（√）4、（×）5、（√）6、（×）7、（×）8、（√）9、（×）10、（√）二、单项选择题：（本题共10小题，每小题1.5分，共15分）1、（C）2、（A）3、（B）4、（A）5、（A）6、（D）7、（A）8、（B）9、（C）10、（B）三、填空题：（本题共4小题，16个填空，每空1.5分，共24分）1, 0,,2、屈服阶段、强化阶段、颈缩阶段。

3、强度、刚度。

4、压缩弯曲组合变形、10MPa 、0MPa 、-90MPa 、100MPa 。

四、作图题：（本题共2小题，共10分）1、（4分）-3N·mx2、（6分）（1）正确画出AB杆的受力图（2分）（2）正确画出BC杆的受力图（2分）（3）正确画出BD杆的受力图（2分）F B1MBC F B2F CBDF BDF ´BD五、计算题：（本题共4小题，共36分）1、（9分） 解：（1）正确画出受力图 （2分） （2）正确求出F AX （2分） （3）正确求出F AY （2分） （4）正确求出M A （3分）FX: 0AX AX F F F F +=⇒=- Y: /20/2AY AY F q l F q l -⋅=⇒=⋅20248A A A l l ql M M q M Fa M M Fa =-⋅⋅--=⇒=++合2、（10分） 解：（1）（6分）42020100.01%1000.01AB AB AB AB AB AB ABN N KN MPa A El mmσσεε-=-⇒==-⇒==-=-∆==- （2分） 0001000BC BC BC BC BC BC BC N N A El σσεε=⇒==⇒==∆== （2分） 42020100.01%1000.01CD CD CD CD CD CD CDN N KN MPa A El mmσσεε-=-⇒==-⇒==-=-∆==- （2分）（2）（2分）0.02AD AB BC CD l l l l mm ∆=∆+∆+∆=-（3）(2分）max 20[]100MPa MPa σσ=<=，故杆的强度足够。

工程力学试卷及答案完整版工程力学试卷及答案工程力学》试卷及答案一、填空题（每空1分，共22分）1、力的三要素是力的大小、方向、作用点。

用符号表示力的单位是N或KN。

2、力偶的三要素是力偶矩的大小、转向和作用面方位。

用符号表示力偶矩的单位为N·m或___·m。

3、常见的约束类型有柔性约束、光滑接触面约束、光滑铰链约束和固定端约束。

4、作用于一个刚体上的二力，使刚体保持平衡状态的充要条件是两个力大小相等、方向相反、作用线相同。

5、平面汇交力系平衡的充要条件是该力系的合力等于零。

6、平面任意力系的平衡条件为∑Fix=0，∑Fiy=0和∑M(F)=0.7、当平面任意力系有合力时，合力对作用面内任意点的矩，等于力系中各力对同一点之矩的代数和。

8、空间力系根据力的作用线不同可分为空间汇交力系、空间平行力系和空间任意力系。

9、力在空间坐标轴上的投影有两种运算方法，即直接投影法和二次投影法。

10、工程中二力杆需满足三个条件，即自重不计、两端均用铰链连接和不受其他力的作用。

二、判断题：（对的画“√”，错的画“×”）（每题2分，共20分）1、力的可传性定理，只适用于刚体。

（√）3、力的大小等于零或力的作用线通过矩心时，力矩等于零（√）4、力偶无合力，且力偶只能用力偶来等效。

（√）5、共线力系是平面汇交力系的特殊情况，但汇交点不能确定。

（√）7、平面汇交力系的合力一定等于各分力的矢量和。

（√）8、力使物体运动状态发生变化的效应称力的外效应。

（√）10、同一平面内作用线汇交于一点的三个力一定平衡。

（×）三、选择题（每题2分，共20分）1、平衡是指物体相对于地球保持静止或作匀速直线运动状态。

2、力的平行四边形公理说明，共点二力的合力等于两个分力的矢量和。

3、静力学研究对象主要是物体的平衡状态。

4、某刚体上作用了三个力，这三个力汇交于一点且互不平行。

根据这个条件，可以确定刚体处于平衡状态。

工程力学试题及答案一、选择题（每题2分，共20分）1. 在工程力学中，下列哪个选项不是力的基本性质？A. 可加性B. 可逆性C. 可传递性D. 可测量性答案：B2. 静摩擦力的大小与下列哪个因素有关？A. 物体的质量B. 物体的面积C. 物体的接触面粗糙程度D. 物体的运动状态答案：C3. 以下哪个不是材料力学中的基本概念？A. 应力B. 应变C. 弹性模量D. 动量守恒答案：D4. 根据胡克定律，弹簧的伸长量与作用力成正比，这个比例常数被称为：A. 弹性系数B. 摩擦系数C. 惯性系数D. 刚度系数答案：A5. 力的平行四边形法则适用于：A. 静力分析B. 动力分析C. 材料力学D. 流体力学答案：A6. 以下哪种情况下，物体的转动惯量会发生变化？A. 物体的质量增加B. 物体的质量分布改变C. 物体的形状改变D. 物体的转动速度增加答案：B7. 材料的屈服强度是指：A. 材料开始发生永久变形的应力B. 材料的弹性极限C. 材料的断裂强度D. 材料的疲劳强度答案：A8. 根据能量守恒定律，以下哪种情况是正确的？A. 一个物体的动能可以完全转化为势能B. 一个物体的势能可以完全转化为动能C. 一个物体的动能和势能之和是恒定的D. 一个物体的动能和势能之和随时间变化答案：C9. 材料的疲劳破坏是由于：A. 材料的老化B. 材料的腐蚀C. 材料在交变应力作用下的反复变形D. 材料的过载答案：C10. 以下哪种情况下，物体的稳定性最好？A. 重心低，支撑面大B. 重心高，支撑面小C. 重心低，支撑面小D. 重心高，支撑面大答案：A二、填空题（每空1分，共10分）1. 牛顿第二定律表明，物体的加速度与作用力成正比，与物体的质量成________。

答案：反比2. 材料的弹性模量是描述材料_______的物理量。

答案：刚性3. 静摩擦力的大小通常不超过最大静摩擦力，其大小与正压力成正比的是_______。

答案：动摩擦力4. 根据牛顿第三定律，作用力和反作用力大小相等，方向_______。

工程力学考试题及答案一、单项选择题（每题2分，共20分）1. 根据牛顿第三定律，作用力和反作用力的大小关系是：A. 相等B. 不相等C. 无法确定D. 有时相等有时不相等答案：A2. 材料在受到拉伸应力时，其内部的分子间距离会：A. 增加B. 减少C. 保持不变D. 先增加后减少答案：A3. 以下哪种材料属于脆性材料？A. 橡胶B. 玻璃C. 木材D. 铝答案：B4. 在静水压力下，液体内部任意一点的压力大小与该点的：A. 深度成正比B. 深度成反比C. 深度无关D. 密度成正比答案：A5. 梁在受到弯曲载荷时，其最大弯矩通常出现在：A. 梁的中点B. 梁的两端C. 梁的支点D. 梁的任意位置答案：C6. 以下哪种情况下，结构的稳定性最好？A. 细长比大B. 细长比小C. 细长比中等D. 无法确定答案：B7. 材料的弹性模量E与泊松比μ之间的关系是：A. E和μ成正比B. E和μ成反比C. E和μ无关D. E和μ成非线性关系答案：C8. 根据能量守恒定律，以下哪种情况下系统的能量不会守恒？A. 系统内部无摩擦B. 系统内部有摩擦C. 系统外部无作用力D. 系统外部有作用力答案：B9. 梁在纯弯矩作用下，其横截面上的正应力分布规律是：A. 线性分布B. 抛物线分布C. 指数分布D. 对数分布答案：A10. 材料的屈服强度是指材料在受到何种应力时开始发生塑性变形的应力值：A. 压缩应力B. 拉伸应力C. 剪切应力D. 任何应力答案：B二、计算题（每题10分，共40分）1. 一矩形截面梁，宽b=100mm，高h=200mm，材料的弹性模量E=200GPa，泊松比μ=0.3，受到一弯矩M=1000N·m，求梁的最大正应力。

2. 一圆柱形压力容器，内径D=500mm，壁厚t=10mm，内压p=5MPa，材料的弹性模量E=200GPa，泊松比μ=0.3，求容器的周向应力和轴向应力。

3. 一悬臂梁，自由端受到一集中载荷P=1000N，梁的弹性模量E=200GPa，截面积A=500mm²，求自由端的挠度。

工程力学考试题及答案一、单项选择题（每题2分，共20分）1. 工程力学中，下列哪一项不是力学的基本概念？A. 力B. 位移C. 速度D. 功答案：C2. 在静力学中，物体处于平衡状态的必要条件是：A. 合力为零B. 合力矩为零C. 合力和合力矩都为零D. 只有合力为零答案：C3. 材料力学中，下列哪一项不是基本假设？A. 均匀性假设B. 连续性假设C. 各向异性假设D. 小变形假设答案：C4. 梁在弯曲时，下列哪一项是正确的？A. 梁上任意截面的弯矩相等B. 梁上任意截面的剪力相等C. 梁上任意截面的弯矩和剪力都相等D. 梁上任意截面的弯矩和剪力都不相等答案：D5. 在拉伸和压缩实验中，下列哪一项不是材料的基本力学性能？A. 弹性模量B. 屈服强度C. 疲劳强度D. 抗拉强度答案：C6. 材料力学中，下列哪一项不是应力集中的影响因素？A. 几何形状B. 材料性质C. 加载方式D. 温度变化答案：D7. 在扭转实验中，圆轴的扭转角与下列哪一项无关？A. 扭矩B. 材料的剪切模量C. 轴的极惯性矩D. 轴的长度答案：D8. 材料力学中，下列哪一项不是梁的弯曲变形的基本形式？A. 纯弯曲B. 偏心弯曲C. 剪切弯曲D. 复合弯曲答案：C9. 在受压构件中，下列哪一项不是影响稳定性的因素？A. 截面形状B. 材料性质C. 长度D. 温度答案：D10. 材料力学中，下列哪一项不是疲劳破坏的特点？A. 循环加载B. 低应力水平C. 局部应力集中D. 无明显塑性变形答案：D二、填空题（每题2分，共20分）1. 牛顿第二定律表明，物体的加速度与作用在其上的合力成正比，与物体的质量成反比，其数学表达式为：_______。

答案：F=ma2. 材料力学中的应力定义为：单位面积上的_______。

答案：力3. 梁的挠度是指梁在受载后的_______。

答案：垂直位移4. 材料的弹性模量是描述材料_______的物理量。

答案：弹性变形5. 材料力学中，梁的剪力图是表示梁上任意截面处_______的图形。

工程力学试题及答案一、填空题(每空1分，共16分)1.物体的平衡是指物体相对于地面__________或作________运动的状态。

2.平面呈报力系均衡的必要与充分条件就是：_____。

该力系中各力形成的力多边形____。

3.一物块轻600n，放到不光滑的平面上，摩擦系数f=0.3，在左侧存有一升力150n，物块存有向右滑动的趋势。

fmax=__________,所以此物块处在静止状态，而其f=__________。

4.刚体在作平动过程中，其上各点的__________相同，每一瞬时，各点具有__________的速度和加速度。

5.ab杆质量为m，短为l，曲柄o1a、o2b质量数等，且o1a=o2b=r，o1o2=l，当θ=60°时，o1a杆拖o1轴旋转，角速度ω为常量，则该瞬时ab杆纽韦尔角的惯性力大小为__________，方向为__________。

6.使材料丧失正常工作能力的应力称为极限应力。

工程上一般把__________作为塑性材料的极限应力；对于脆性材料，则把________作为极限应力。

7.__________面称作主平面。

主平面上的也已形变称作______________。

8.当圆环匀速转动时，环内的动应力只与材料的密度ρ和_____________有关，而与__________无关。

二、单项选择题(在每小题的四个候选答案中，挑选出一个恰当答案，并将恰当答案的序号填上在题干的括号内。

每小题3分，共18分)1.某梁桥梁ab受到载荷如图所示，现分别用ra、rb则表示支座a、b处的约束反力，则它们的关系为()。

a.rarbc.ra=rbd.无法比较2.材料不同的两物块a和b叠放在水平面上，已知物块a重0.5kn，物块b重0.2kn，物块a、b间的摩擦系数f1=0.25，物块b与地面间的摩擦系数f2=0.2，拉动b物块所需要的最小力为()。

a.0.14knb.0.265knc.0.213knd.0.237kn3.在无碍共振曲线中，当激振力频率等同于系统的固有频率时，振幅b收敛于()。

工程力学考试题A卷答案及评分标准一、填空题1、大小，方向，力的作用点；2、静止状态或匀速运动状态；3、静载荷，冲击载荷，交变载荷；4、主矢，主矩；5、合力为零，合力矩为零；6、截面法；7、弹性变形阶段，屈服阶段，强化阶段，局部变形阶段；8、晶体滑移产生的；9、屈服，剪断，脆性断裂；二、判断题1、错2、对3、对4、错5、对6、对7、对8、错9、对三、选择题1、B2、D3、D4、C5、A6、C7、A8、C9、B四、作图题（每画正确一个力0.5分）五、计算题1 1. （11 分）E .................................................. （4 分）风图％图（4分）（4分）......................................................... (3 分)2. (11 分)(1)~次超静定，取基本体系和基本未知量，如图(a)所示。

(2)列力法方程△ ] — $]L + g]2、2 + = 0△2 = ^21X1 + ^22 X2 +、2P = ° .....................................................................(3)作心1、心2图，见图(b)、(c) ........................... (2分)作M P图，见图(d) ........................................... (2分)(4)计算、晶，、&I、&2a” = Z僵d.=吉X*X4X4X§ +吉X4X4X4 = ^如"== ^x|x4X4X4-gSj§<t = j^x|x4X4x| = ^4, = =-吉X*X20X2X4 =-鲁警卜-吉X*X20X2X（2 + §）一短........................ （6......................................................................................................... 分）（c）2 一日....................................................... (1分) (6)作M图M=M l xx l+M2xx2+M p；见图 Q）（23. （12。

工程力学考试题及答案一、单项选择题（每题2分，共20分）1. 以下哪项是工程力学中研究的主要对象？A. 材料B. 结构C. 力D. 以上都是答案：D2. 静力学中，平衡状态是指物体所受的合力为：A. 非零B. 零C. 任意值D. 不可确定答案：B3. 材料力学中，弹性模量是描述材料的哪种性质？A. 强度B. 硬度C. 弹性D. 塑性答案：C4. 根据牛顿第三定律，作用力和反作用力的大小关系是：A. 相等B. 不相等C. 相反D. 无法确定答案：A5. 在梁的弯曲问题中，梁的弯曲刚度与以下哪项无关？A. 梁的截面形状B. 梁的长度C. 梁的材料D. 梁的截面尺寸答案：B6. 应力集中是指在材料的哪些部位应力会显著增大？A. 光滑表面B. 无缺陷区域C. 几何突变处D. 均匀受力区域答案：C7. 动载荷是指：A. 静止不动的载荷B. 随时间变化的载荷C. 随空间变化的载荷D. 均匀分布的载荷答案：B8. 能量守恒定律在工程力学中的应用主要体现在：A. 热力学B. 动力学C. 静力学D. 流体力学答案：B9. 以下哪种材料可以认为是理想弹性体？A. 橡胶B. 钢铁C. 玻璃D. 木材答案：B10. 塑性变形是指材料在外力作用下发生变形后，去掉外力后：A. 不能恢复原状B. 完全恢复原状C. 部分恢复原状D. 无法确定答案：A二、填空题（每空1分，共20分）1. 物体在受到三个力的作用下，若这三个力的合力为零，则物体处于______状态。

答案：平衡2. 材料力学中，梁的挠度是指梁在受力后与______之间的最大垂直距离。

答案：原始直线3. 材料在拉伸过程中，其应力与应变的关系曲线称为______曲线。

答案：应力-应变4. 根据胡克定律，弹簧的变形量与施加在其上的力成正比，其比例系数称为______。

答案：弹簧常数5. 在材料力学中，材料的屈服强度是指材料在______状态下的最大应力。

答案：塑性变形6. 动载荷引起的振动通常需要考虑______效应。

工程力学课程试题库及参考答案试题一：选择题1. 下列哪个选项不是力的基本性质？A. 力是物体间相互作用的体现B. 力是矢量C. 力不能离开物体单独存在D. 力的大小可以无限大答案：D2. 在静力学中，下列哪个条件是物体平衡的必要和充分条件？A. 力的合力为零B. 力矩的合力为零C. 力的合力为零，且力矩的合力为零D. 力的合力不为零，力矩的合力为零答案：C3. 下列哪个力系是平面力系？A. 空间力系B. 静力力系C. 汇聚力系D. 平面汇聚力系答案：D试题二：填空题1. 在工程力学中，力的单位是______，符号为______。

答案：牛顿，N2. 物体在力的作用下发生形变，这种形变称为______。

答案：弹性形变3. 在平面力系中，力矩的合力等于______。

答案：零试题三：判断题1. 力的平行四边形法则表明，两个力的合力等于这两个力的矢量和。

（）答案：正确2. 在空间力系中，力的合力一定等于零。

（）答案：错误3. 拉伸试验中，当拉力达到最大值时，试件一定会断裂。

（）答案：错误试题四：计算题1. 已知一物体质量为10kg，在水平方向受到两个力的作用，分别为20N和30N，且两个力的作用线与水平方向的夹角分别为30°和60°。

求物体的合力及合力方向。

答案：合力约为45.8N，合力方向约为39.8°。

2. 一简支梁受到均布载荷的作用，载荷大小为20N/m，梁长2m，求梁的中点处的弯矩。

答案：40N·m3. 一圆形截面轴受到扭矩的作用，扭矩大小为100N·m，轴的直径为20mm，求轴的扭转应力。

答案：约为39.8MPa二、工程力学课程参考答案1. 选择题参考答案：（1）D（2）C（3）D2. 填空题参考答案：（1）牛顿，N（2）弹性形变（3）零3. 判断题参考答案：（1）正确（2）错误（3）错误4. 计算题参考答案：（1）合力约为45.8N，合力方向约为39.8°。

高等教育自学考试全国统一命题考试工程力学（一）试卷及答案详解第一部分选择题一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．已知为作用于刚体上的平面汇交力系，其力系关系如图所示，由此可知2．一平面任意力系向O点简化后，得到如图所示的一个力一个矩为MO的力偶，则该力系的最后合成结果是A．一个合力偶 B．作用在O点的一个合力C．作用在O点右边某点的一个合力 D．作用在O点左边某点的一个合力题2图题3图3．小物块重P=lOkN，用F=40kN的力把物块压在铅垂墙面上，如图所示，力与水平线成300夹角，物块与墙面之间的静摩擦因数则作用在物块上的摩擦力大小等于A. lOkNB. 15kNC. 20kND. 20 kN4．动点A作曲线运动，某瞬时A点所在处的曲率半径为ρ，速度大小为υ，则此时A点加速度的大小为5．工程上区分塑性材料和脆性材料的标准是看其延伸率δ大于等于还是小于A．1% B．3%C．5% D．10%6．直径和长度相同而材料不同的圆轴，在相同扭矩作用下，它们的A．最大切应力相同，而扭转角不同 B．最大切应力相同，扭转角也相同C．最大切应力不同，而扭转角相同 D．最大切应力不同，扭转角也不同7．梁在弯曲变形时，其中性层的曲率A．与弯矩成反比，与抗弯刚度成正比B．与弯矩成正比，与抗弯刚度成反比C．与弯矩及抗弯刚度均成正比D．与弯矩及抗弯刚度均成反比8．图示矩形截面对x、y，两形心轴的惯性矩分别为A. I Z=(1/12)bh2, I y=(1/12) hb2B. I Z=(1/12) hb2, I y=(1/12)bh2C. I Z=(1/12) hb3, I y=(1/12)bh3D. I Z=(1/12)bh3, I y=(1/12) hb3题8图9．用积分法求一悬臂梁受力后的变形时，边界条件为：在梁的固定端处A．挠度为零，转角也为零 B．挠度为零，转角不为零C．挠度不为零，转角为零 D．挠度不为零，转角也不为零10.影响构件疲劳强度的三个主要因素是：构件的A．外形、尺寸大小、残余应力B．残余应力、尺寸大小、表面加工质量C．外形、残余应力、表面加工质量D．外形、尺寸大小、表面加工质量第二部分非选择题二、填空题《本大题共15小题，每小题2分，共30分）请在每小题的空格中填上正确答案。

工程力学试题及答案(全)一、选择题（每题2分，共20分）1. 在静力学中，力的基本要素包括以下哪几项？A. 力的大小B. 力的方向C. 力的作用点D. 力的作用时间答案：ABC2. 下列关于约束反力的说法，正确的是：A. 约束反力总是与物体运动方向相反B. 约束反力总是与物体受到的主动力相等C. 约束反力总是垂直于约束面D. 约束反力的大小和方向与物体的运动状态有关答案：C3. 在平面汇交力系中，力的投影是指：A. 力在坐标轴上的分量B. 力在坐标平面上的投影长度C. 力在物体表面上的投影长度D. 力在坐标系中的位置答案：B4. 平面力偶的作用效果取决于以下哪个因素？A. 力偶的大小B. 力偶的方向C. 力偶的作用点D. 力偶的转向答案：A5. 下列关于功的说法，正确的是：A. 功是力与物体位移的乘积B. 功是力与物体位移在同一方向上的投影的乘积C. 功是力与物体位移的乘积再乘以2D. 功是力与物体位移的乘积再除以2答案：B二、填空题（每题3分，共30分）6. 在静力学中，力的单位是______，符号为______。

答案：牛顿，N7. 二力平衡的条件是：作用在同一物体上的两个力，大小______，方向______，作用线______。

答案：相等，相反，共线8. 力矩的符号是______，力矩的单位是______。

答案：M，N·m9. 平面汇交力系平衡的充要条件是：各力在x轴上的投影之和______，各力在y轴上的投影之和______，各力对任意点的力矩之和______。

答案：等于零，等于零，等于零10. 功的计算公式是______，符号为______。

答案：W = F·S，W三、判断题（每题2分，共20分）11. 力偶的作用效果与力偶的大小、方向和作用点有关。

（）答案：错误12. 在平面力偶系中，力偶的转向改变，其作用效果不变。

（）答案：正确13. 功的正负取决于力与位移的方向关系，当力与位移同向时，功为正。
