现浇板超厚偏薄处理方案

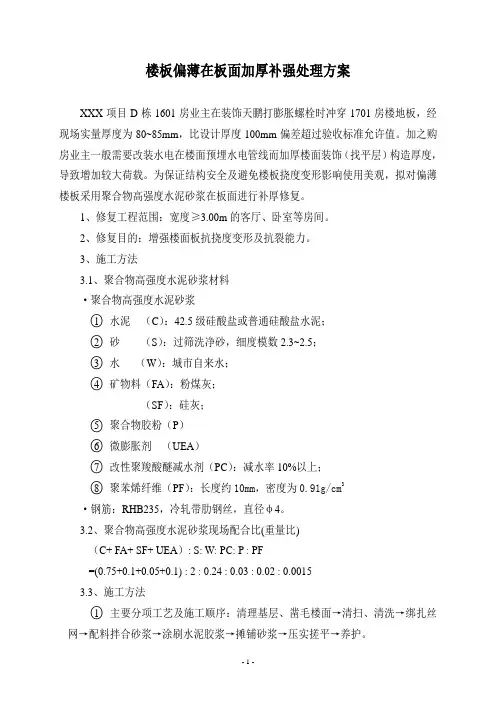

- 1 - 楼板偏薄在板面加厚补强处理方案

XXX项目D栋1601房业主在装饰天鹏打膨胀螺栓时冲穿1701房楼地板，经现场实量厚度为80~85mm，比设计厚度100mm偏差超过验收标准允许值。加之购房业主一般需要改装水电在楼面预埋水电管线而加厚楼面装饰（找平层）构造厚度，导致增加较大荷载。为保证结构安全及避免楼板挠度变形影响使用美观，拟对偏薄楼板采用聚合物高强度水泥砂浆在板面进行补厚修复。

1、修复工程范围：宽度≥3.00m的客厅、卧室等房间。

2、修复目的：增强楼面板抗挠度变形及抗裂能力。

3、施工方法

3.1、聚合物高强度水泥砂浆材料

·聚合物高强度水泥砂浆

○1 水泥 （C）：42.5级硅酸盐或普通硅酸盐水泥；

○2 砂 （S）：过筛洗净砂，细度模数2.3~2.5；

○3 水 （W）：城市自来水；

○4 矿物料（FA）：粉煤灰；

（SF）：硅灰；

○5 聚合物胶粉（P）

○6 微膨胀剂 （UEA）

○7 改性聚羧酸醚减水剂（PC）：减水率10%以上；

○8 聚苯烯纤维（PF）：长度约10mm，密度为0.91g/cm3

·钢筋：RHB235，冷轧带肋钢丝，直径φ4。

3.2、聚合物高强度水泥砂浆现场配合比(重量比)

（C+ FA+ SF+ UEA）: S: W: PC: P : PF

=(0.75+0.1+0.05+0.1) : 2 : 0.24 : 0.03 : 0.02 : 0.0015

3.3、施工方法

○1 主要分项工艺及施工顺序：清理基层、凿毛楼面→清扫、清洗→绑扎丝网→配料拌合砂浆→涂刷水泥胶浆→摊铺砂浆→压实搓平→养护。

- 2 - ○2 施工方法

※ 清理基层、凿毛楼面：用楼面清理机剔除粘附楼板面上的残留混凝土和砂浆，将楼面击刮成凹凸不平的毛面。

※ 清扫、清洗楼面：扫清凿毛的碎屑，用压力水冲洗干净残留灰尘后。用热碱水（60℃热水加10%工业碱）把新老砼结合面刷洗，再用清水冲洗干净后扫除积水。清扫干净楼面灰尘后，用墨线在墙上弹出水平控制线。

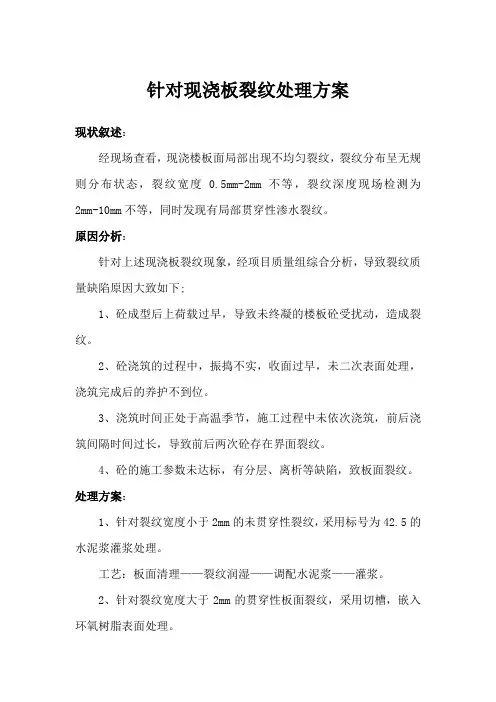

针对现浇板裂纹处理方案

现状叙述：

经现场查看，现浇楼板面局部出现不均匀裂纹，裂纹分布呈无规则分布状态，裂纹宽度0.5mm-2mm不等，裂纹深度现场检测为2mm-10mm不等，同时发现有局部贯穿性渗水裂纹。

原因分析：

针对上述现浇板裂纹现象，经项目质量组综合分析，导致裂纹质量缺陷原因大致如下;

1、砼成型后上荷载过早，导致未终凝的楼板砼受扰动，造成裂纹。

2、砼浇筑的过程中，振捣不实，收面过早，未二次表面处理，浇筑完成后的养护不到位。

3、浇筑时间正处于高温季节，施工过程中未依次浇筑，前后浇筑间隔时间过长，导致前后两次砼存在界面裂纹。

4、砼的施工参数未达标，有分层、离析等缺陷，致板面裂纹。

处理方案：

1、针对裂纹宽度小于2mm的未贯穿性裂纹，采用标号为42.5的水泥浆灌浆处理。

工艺：板面清理——裂纹润湿——调配水泥浆——灌浆。

2、针对裂纹宽度大于2mm的贯穿性板面裂纹，采用切槽，嵌入环氧树脂表面处理。 工艺：1、划线切v型槽，宽度3cm，深度2cm，避开板面钢筋。

2、清理v型槽内杂物，冲洗干净。

3、调配环氧树脂，待v型槽内无明水时嵌入。

4、表面采用1：2水泥砂浆收面刷毛。

板底处理方案;

板底无明显裂纹，对板底水印部分采用布设宽度10cm玻纤网加强层，再按设计面层施工工艺进行。

富弘广场工程现浇楼板超厚处理方案

由我司承建的富弘广场工程，在主体完工结构验收前，经由第三方检测机构对工程的现浇楼板厚度进行实体检测，从检测的结果反映存在部分现浇楼板偏厚的现象。我司根据相关的检测结果对存在偏厚的部位，分析了原因及制订以下处理措施：

一、 造成现浇楼板局部偏厚的原因：

1、 由于本工程部分楼板采用了空心楼盖结构，空心楼板中间的泡沫空心模在混凝土浇筑过程中，部分出现不同程度的上浮，现场施工过程只能通过加厚部分楼板厚度，以确保板面筋保护层厚度符合要求及保证板面的平整度，因此造成局部楼板厚度超过《混凝土结构工程施工质量验收规范》(GB50204—2002)，砼工程8.3.2中规定： 现浇结构截面尺寸“+8，-5mm”的要求。

2、 在楼板厚度的实体检测过程中采用电磁波检测仪进行检测，电磁波在穿过泡沫空心模时可能会因材质不均而产生测量误差，楼板厚度越超过400mm时误差越大。经现场楼板钻孔实测比较，电磁波检测仪所测量的数据比钢尺实测的数据偏大40mm～150mm不等。

3、 由于工程已完成砌砖、抹灰工程，部分楼板面的砼渣及砂浆未清理干净，导致检测结果偏厚。

二、 现浇楼板局部偏厚的处理措施：

1、 将现浇楼板表面的砼渣及砂浆等杂物清理干净。

2、 实心板局部厚度偏厚在2cm以上的，用刨地机将现浇楼板偏厚的砼进行打磨到设计及规范允许的厚度范围。

3、 现浇板厚度偏厚在2cm及以下时，该部分将不作处理。

广东省六建集团有限公司

富弘广场工程项目部

2014年4月13日

设计单位意见：（盖章）

监理单位意见：（盖章）

建设单位意见：（盖章）

1 南川金科·世界城工程

3 号 楼 楼 板 开 裂 处 理 方 案

编制人：

审核人：

北城致远集团有限公司

2015年3月22日 2 一、工程概况

1.1 工程简介

金科世界城位于南川候家嘴区域来游关一组，场外与市政道路相接。目前施工的地区为一期工程，包括3栋33层高层、11座多层花园洋房、3层售房部框架和露天游泳池，大面积地下室两层、局部一层，靠近干道主楼均有二层底商。32号车库占地面积约2.5万平米，建筑面积约16万平米，结构形式为剪力墙或框架结构。

表1 工程五方责任主体单位名称

1.2 编制依据

《建筑工程质量验收统一标准》GB50300-2013；

《混凝土工程施工质量验收规范》GB50204-2011；

《重庆市住宅工程质量通病预防措施》渝建[2012]301号；

《金科世界城一期工程施工图》2014年11月版；

《金科质量标准》

本工程《质量通病防治专项方案》

其它有关安全管理的国家有关规范标准。

1.2 3#楼楼板开裂情况

3#楼楼板浇筑后在3层4~7/J~K、18~18/J~K两个卫生间、和一个厨房，4层15~17/K轴一个卫生间房位置降板处存在楼板开裂情况，裂缝宽度为2~3mm，个别裂缝贯通板厚。根据规范要求，我司决定将将几块楼板原混凝土打掉后，重新浇筑提高一个标号并掺入P6抗渗剂的混凝土（C35P6）。

二、原因分析

1）混凝土收面不到位，未根据方案采用清光机清光；

2) 楼板浇筑过程中，工人来回踩踏致使混凝土粗骨料沉入楼板底部；

3）楼板上荷过早；

4）混凝土浇筑后未能进行合理养护； 序 号 项 目 单位名称

1 建设单位 重庆金科金裕房地产开发有限公司

2 勘测单位 重庆南江地质工程勘察设计院

3 设计单位 中机中联工程有限公司
