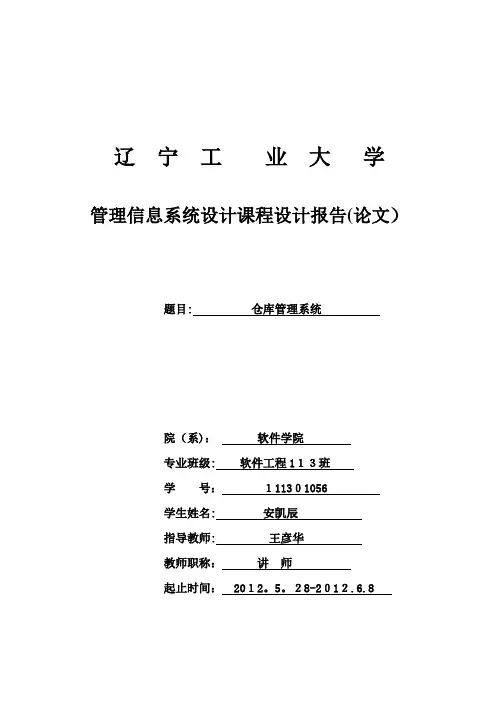

管理信息系统课程设计报告[仓库管理系统]

目录

仓库管理系统 (1)

一系统概述 (1)

1.1 系统开发的背景 (1)

1.2 系统开发的意义 (1)

1.3 可行性分析 (1)

1.4 系统开发的任务 (3)

1.5 系统开发软件介绍 (3)

二系统分析 (4)

2.1 系统逻辑模型 (4)

2.2 业务流程分析 (4)

2.3 数据字典 (5)

三系统设计 (8)

3.1功能模块设计 (8)

3.2 关系模式与E-R图 (9)

3.3 系统运行环境与数据库设计 (10)

3.4输入输出设计 (11)

实验感想 (13)

参考文献 (14)

仓库管理系统

一系统概述

1.1 系统开发的背景

仓库作为一种货品资源的集散地，货品的种类很多，包含很多的信息数据的管理。据调查得知，以前仓库进行信息管理的方式主要基于文字.表格登纸质的手工处理，对于货品的出入库情况的统计呵呵是等往往采用对账本的人工检查，对管理者的管理权限等不受约束，任何人都可查看，这样容易引起资料外泄。另外信息处理工作量大，容易出错，由于数据繁多,容易丢失，且不易查找。总的来说，缺乏系统，规的信息管理手段。而且一般的存储情况是记录在账本上的，仓库的工作人员和管理员也是当时记得清楚，时间一长，如果要在进行查询，就得在众多的资料中翻阅查找，这样费时费力，如果要对很长时间以前的货品进行更改就更加困难了。因此很有必要寻找一个更好的方法来实现对于仓库的管理。

1.2 系统开发的意义

当今时代是飞速发展的信息时代，在各行各业中离不开信息处理，这正是计算机被广泛应用与信息处理系统的环境。因此，我们可以使用计算机建立一个仓库管理系统，使货品管理工作规化，系统化，程序化，提高信息处理的速度和准确性。

1.3 可行性分析

一般来说，可行性分析应从经济可行性、技术可行性、操作可行性等方面进行研究。本系统的可行性分析如下：

1.经济可行性分析

由于本库存管理系统所要求的硬件（计算机及相关硬件）和软件环境(Visual C#.NET+SQL Server 2000)，市场上都容易购买到或从相关下载，系统成本主要集中在本管理系统的开发与维护上，对用户不造成过重的经济负担。而一旦此系统投入使用,不仅可以减少库存的工作强度，提高工作效率，而且方便了库存对信息的管理，延续了传统的管理模式，极大限度地方便了库存管理人员，而且，目标系统不是很复杂，开发的周期较短，人员经济支出不大，所节省的大量人力、财力产生的效益将远远大于本系统的开发成本，所以从经济方面讲开发此系统是可行的。

2.技术可行性分析

技术上的可行性分析要考虑现有技术条件能否顺利完成开发工作及将来要采用的硬件和软件技术能否满足用户提出的要求（如计算机的容量、速度等）。

本系统采用Visual C#.NET作为系统前台应用程序开发工具，采用SQL Server 2000工具建立数据库，并通过Visual C#.NET中的ADO控件使两者进行连接从而进行系统软件开发。Visual C#.NET不仅能帮助软件开发者提高软件开发的质量和效率，缩短开发周期，而且还具备强大的数据库管理功能，完全能够满足本系统的开发需求。此外，从开发人员的水平考虑，作为计算机科学与技术专业毕业的学生，大学四年所积累的专业知识使我们从一定程度上具备了开发一个小型系统的能力，而且学校现有的计算机设备也完全能够满足开发的需要。

3.操作可行性分析

传统的库存管理系统，一般有两种方式：一是手工管理，这种方式应用最传统的“笔纸操作系统”，将库存的货物信息、销售信息、厂商信息管理及单据管理等均以纯手工的形式进行，将信息以表格文件的表现形式记录在纸上，再进行统一保存。这种方式虽然在简单信息查询时会有一定的方便，但是存在着更多的不便：信息保存时间和条件很受限制、容易被损坏、信息查询不便、信息传达容易造成失误等。

综上所述，本库存管理系统投资少、收益大，且其运行操作简单易学，具备了开发的可行性。

1.4 系统开发的任务

库中的产品分为几类：如服装、食品、和文具等。当产品需要从供应商那里重新订购时，工作人员需要提出一个购买订单。跟踪记录要提供买进、卖出货物。并且当仓库货物低于其最低允许围时，对所有库存物资实现监控和报警。

1.5 系统开发软件介绍

VISIO建模工具简介

务专业人员轻松地可视化、分析和交流复杂信息。它能够将难以理解的复杂文本和表格转换为一目了然的 Visio 图表。该软件通过创建与数据相关的 Visio 图表（而不使用静态图片）来显示数据，这些图表易于刷新，并能够显著提高生产率。使用 Office Visio中的各种图表可了解、操作和共享企业组织系统、资源和流程的有关信息。

Office Visio 提供了各种模板：业务流程的流程图、网络图、工作流图、数据库模型图和软件图，这些模板可用于可视化和简化业务流程、跟踪项目和资源、绘制组织结构图、映射网络、绘制建筑地图以及优化系统。 SQL Server 2005简介

SQL Server 2005 是一个全面的数据库平台，使用集成的商业智能 (BI) 工具提供了企业级的数据管理。SQL Server 2005 数据库引擎为关系型数据和结构化数据提供了更安全可靠的存储功能，使您可以构建和管理用于业务的高可用和高性能的数据应用程序。SQL Server 2005不仅可以有效地执行大规模联机事务处理，而且可以完成数据仓库和电子商务应用等许多具有挑战性的工作。

二系统分析

2.1 系统逻辑模型

本系统的逻辑模型以系统的数据流图为主要描述工具。

数据流图是组织息运动的抽象，是在调研的基础上，从系统的科学性、管理的合理性、实际运动的可行性角度出发，将信息处理功能和彼此之间的联系自顶向下，逐层分解，从逻辑上精确地描述系统应具有的数据加工功能、数据输入、数据输出、数据存储及数据来源和去向（外部实体）等项目，它表达了数据和处理的关系。

2.2 业务流程分析

通过对管理业务的实际调查分析，弄清了其产品库存管理工作的业务流程和管理

图2.1 仓库管理系统业务流程图
