调压模块工作原理

I、介绍调压模块

调压模块是一种常见的电源模块，其主要作用是将输入电压调整为指定范围内的输出电压，保证稳定的电压输出。调压模块广泛应用于各种电子设备中，如计算机、手机、电视机等，其作用不可替代和不可或缺。

II、调压模块的基本原理

调压模块的工作原理基于电压稳定器的原理，通过建立反馈回路，将输出电压与参考电压进行比较，控制调整电路的效应器件，以保证输出电压在合理范围内。

III、调压模块的主要组成部分

调压模块由多种元器件组成，包括电容、电阻、二极管、三极管等。其中，调整电路中的晶体管是调压模块中的关键部分，其主要作用是通过对电路的控制，实现电压输出的调节作用。

IV、调压模块的工作流程

1. 输入电压通过输入端口进入调压模块。

2. 输入电压首先通过滤波电路进行滤波和整流，以保证电路中的噪声和杂波被剔除掉。

3. 进入稳压芯片后，芯片会将其与参考电压进行比较，并做出相应的调整。通过控制电路，芯片会调整工作元器件的状态，实时反馈输出电压数据，以保证输出电压稳定。

4. 输出电压通过输出端口输出，用于供电给电子设备。

V、调压模块的常见问题及解决方法

1. 输出电压波动

强电磁干扰和滤波电路失效是调压模块输出电压波动的主要原因。解决方法包括增加滤波电容、加强抗干扰能力等。

2. 过载保护触发

过载保护触发有多种原因，如过大的负载电流、电路故障、输出端口短路等。解决方法包括降低负载电流、修复电路故障等。

3. 故障率高

调压模块在使用过程中可能会出现各种故障，如元器件故障、压变温度系数高等。解决方法包括更换元器件、调整工作环境等。

VI、结论

调压模块作为常用的电源模块，具有广泛的应用前景和重要的作用。通过了解其基本原理、主要组成部分和工作流程，以及常见问题及解决方法，可以更好地使调压模块发挥其作用。

电源管理模块功能及原理完整文档

(可以直接使用，可编辑 完整文档，欢迎下载）

复合线路滤波器及其应用

摘要：在分析了锂离子电池的充电过程和bqTINY-II系列电源管理芯片功能特点的基础上，设计出了一种以bq24 芯片为核心的电源管理模块，并详细介绍了该模块的功能和工作原理。

关键词：锂电池；USB电源；恒流充电；恒压充电

0 引言

便携式电子产品以电池作为电源。随着便携式产品的迅猛发展，各种电池的用量大增，并且开发出许多新型电池。近年来开发的高能量密度的锂离子电池具有体积小、容量大、待机时间长等特性，非常适合便携式系统的应用。

在便携式电子产品的设计过程中，其电源管理模块的设计是十分重要的，因为这关系到整个系统工作的稳定性、持续性及快速恢复的能力问题。尤其是在使用锂电池作为系统电源时，其电源管理模块的作用更加突现。本文针对锂电池充电的特点，介绍了一种基于bqTINY-II的便携式电子心音检测仪电源管理模块解决方案。

1 锂离子电池充电过程

锂系列（锂离子或锂聚合物）电池的充电过程分为3个阶段，如图1所示。

图1 三阶段充电流程图

第一阶段为检验和预充电阶段。该阶段主要的任务是：验证电池的温度并将其调整到适合快速充电的范围内；检测电池电压并将其提高到一个安全水平。温度检验和预充电提高了电池的安全性和使用寿命。

第二阶段将以“1C”或略低的电流进行恒流充电。一旦电池达到它的电压限幅4.1V或4.2V，则已完成对大约70％的容量的充电，并进入第三阶段充电。

第三阶段是对电池进行恒压充电，为了使安全性和电量达到最大化，需要将充电电压稳定在±1％的精度内。在恒压充电阶段，充电电流逐渐变小，并且在大多数情况下，当这个充电电流接近快速充电电流的10％，即C/10时，充电过程就结束了。

2 基于bqTINY-II的电源管理模块

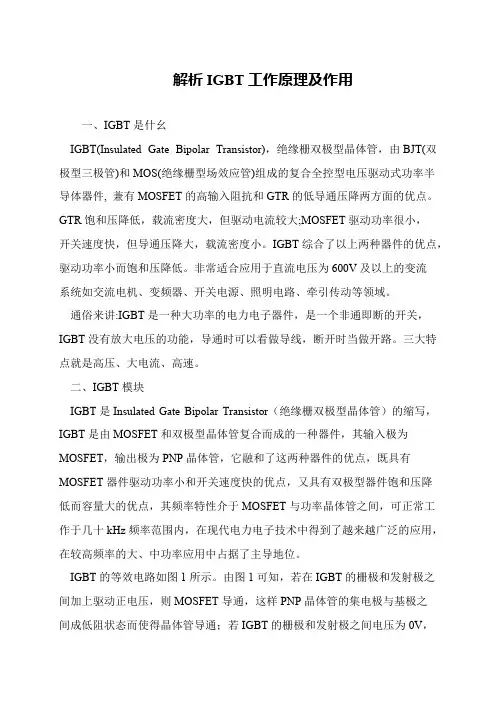

解析IGBT工作原理及作用

一、IGBT是什幺 IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，由BJT(双

极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半

导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大;MOSFET驱动功率很小，

开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，

驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流

系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。 通俗来讲:IGBT是一种大功率的电力电子器件，是一个非通即断的开关，

IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。三大特

点就是高压、大电流、高速。 二、IGBT模块

 IGBT是Insulated Gate Bipolar Transistor（绝缘栅双极型晶体管）的缩写，

IGBT是由MOSFET和双极型晶体管复合而成的一种器件，其输入极为

MOSFET，输出极为PNP晶体管，它融和了这两种器件的优点，既具有

MOSFET器件驱动功率小和开关速度快的优点，又具有双极型器件饱和压降

低而容量大的优点，其频率特性介于MOSFET与功率晶体管之间，可正常工

作于几十kHz频率范围内，在现代电力电子技术中得到了越来越广泛的应用，

在较高频率的大、中功率应用中占据了主导地位。 IGBT的等效电路如图1所示。由图1可知，若在IGBT的栅极和发射极之

间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之

间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，

背光驱动控制方法和系统的工作原理分析

背光驱动控制方法和系统是现代电子设备中广泛应用的一种技术，其原理是通过控制背光模块的亮度和颜色来实现屏幕的亮度调节和色彩表现。本文将对背光驱动控制方法和系统的工作原理进行详细分析。

一、背光驱动控制方法的分类

背光驱动控制方法可以根据不同的原理和控制方式进行分类。常见的分类方法有以下几种：

1. 直接驱动法

直接驱动法是指将电源直接连接到背光模块，通过改变电源电压或电流来控制背光的亮度。这种方法简单易行，但灵活性较差，无法实现细粒度的亮度调节。

2. PWM调光法

PWM调光法是通过调制宽度脉冲信号，控制背光的亮度。该方法可以实现精确的亮度控制，且能有效降低能耗。在实际应用中广泛采用。

3. 多片段调光法

多片段调光法是将背光模块分为多个区域，分别控制亮度。通过不同区域的亮度变化，可以实现更丰富的显示效果。该方法多用于彩色显示屏。

4. 自适应调光法 自适应调光法是通过传感器监测环境光强度，动态调整背光的亮度。该方法可以根据环境变化自动调节亮度，提高显示效果的适应性。

二、背光驱动系统的工作原理

背光驱动系统是指整个控制背光的硬件和软件系统，其主要由以下几个部分组成：背光模块、驱动电路、控制器和功率管理单元。

1. 背光模块

背光模块是由若干个LED灯组成的，其数量和排列方式根据屏幕大小和显示需求而定。LED作为一种高效、长寿命的光源，被广泛应用于背光模块中。

2. 驱动电路

驱动电路负责将输入的电压或电流转化为背光模块所需要的驱动信号。对于直接驱动法，驱动电路通常比较简单；而对于PWM调光法和多片段调光法，驱动电路需要采用专门的控制芯片来实现精确的调光功能。

3. 控制器

控制器是整个背光驱动系统的核心部件，负责接收外部命令或传感器反馈信号，并控制驱动电路的工作。控制器通常采用微处理器或专用的集成电路，能够实现各种调光方法的控制算法，并提供灵活的参数设置接口。
