喷淋工程技术交底

技术交底记录

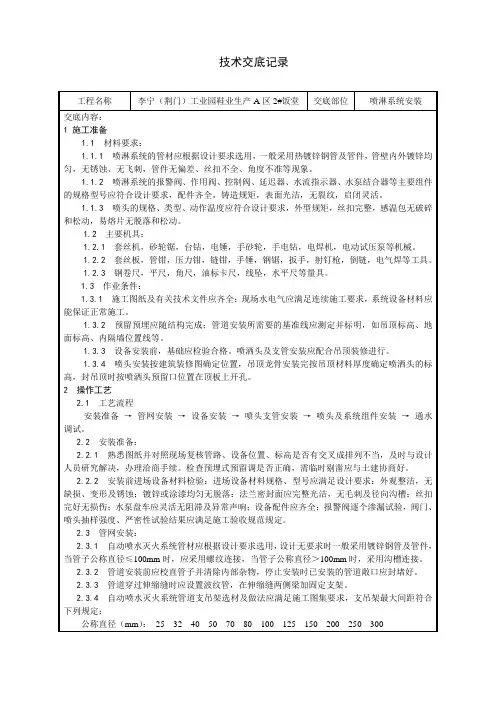

工程名称 李宁（荆门）工业园鞋业生产A区2#饭堂 交底部位 喷淋系统安装

交底内容：

1 施工准备

1.1 材料要求：

1.1.1 喷淋系统的管材应根据设计要求选用，一般采用热镀锌钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，管件无偏差、丝扣不全、角度不准等现象。

1.1.2 喷淋系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活。

1.1.3 喷头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。

1.2 主要机具：

1.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

1.2.2 套丝板，管钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。

1.2.3 钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺等量具。

1.3 作业条件：

1.3.1 施工图纸及有关技术文件应齐全：现场水电气应满足连续施工要求，系统设备材料应能保证正常施工。

1.3.2 预留预埋应随结构完成；管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。

1.3.3 设备安装前，基础应检验合格。喷洒头及支管安装应配合吊顶装修进行。

1.3.4 喷头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高，封吊顶时按喷洒头预留口位置在顶板上开孔。

2 操作工艺

2.1 工艺流程

安装准备 → 管网安装 → 设备安装 → 喷头支管安装 → 喷头及系统组件安装 → 通水调试。

2.2 安装准备：

2.2.1 熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当，及时与设计人员研究解决，办理洽商手续。检查预埋式预留调是否正确，需临时剔凿应与土建协商好。

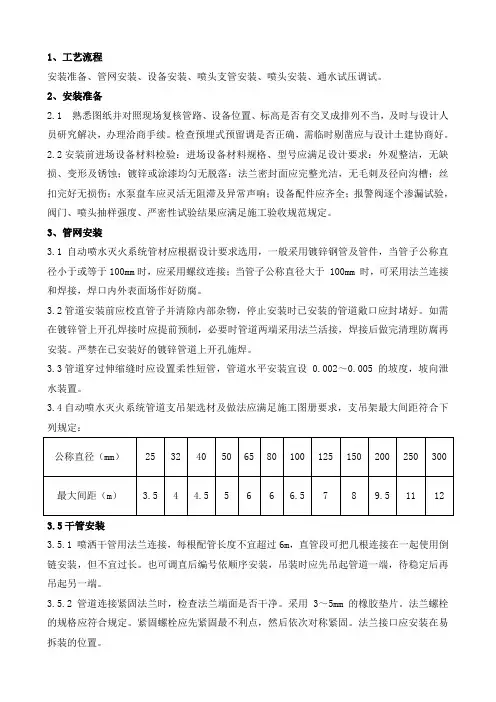

1、工艺流程

安装准备、管网安装、设备安装、喷头支管安装、喷头安装、通水试压调试。

2、安装准备

2.1 熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当，及时与设计人员研究解决，办理洽商手续。检查预埋式预留调是否正确，需临时剔凿应与设计土建协商好。

2.2 安装前进场设备材料检验：进场设备材料规格、型号应满足设计要求：外观整洁，无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落：法兰密封面应完整光洁，无毛刺及径向沟槽；丝扣完好无损伤；水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀逐个渗漏试验，阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。

3、管网安装

3.1自动喷水灭火系统管材应根据设计要求选用，一般采用镀锌钢管及管件，当管子公称直径小于或等于100mm时，应采用螺纹连接；当管子公称直径大于 100mm 时，可采用法兰连接

和焊接，焊口内外表面场作好防腐。

3.2 管道安装前应校直管子并清除内部杂物，停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接，焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。

3.3 管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设 0.002～0.005 的坡度，坡向泄水装置。

3.4 自动喷水灭火系统管道支吊架选材及做法应满足施工图册要求，支吊架最大间距符合下列规定：

公称直径（mm） 25 32 40 50 65 80 100 125 150 200 250 300

最大间距（m） 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12

3.5 干管安装

3.5.1 喷洒干管用法兰连接，每根配管长度不宜超过6m，直管段可把几根连接在一起使用倒链安装，但不宜过长。也可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端。

3.5.2 管道连接紧固法兰时，检查法兰端面是否干净。采用 3～5mm 的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧固最不利点，然后依次对称紧固。法兰接口应安装在易拆装的位置。 3.5.3 水平安装管道的卡架一般以吊架为主，每段干管应设1个防晃支架。管道改变方向时，应增设防晃支架。

一、交底目的

为确保消防喷淋系统施工及使用过程中的安全，提高施工人员的安全意识，现将消防喷淋系统的安全技术要求进行交底。

二、施工人员要求

1. 参与消防喷淋系统施工的人员必须经过专业培训，取得相应的操作资格证书。

2. 施工人员应熟悉消防喷淋系统的组成、工作原理及操作规程。

3. 施工人员应具备一定的消防知识，能够应对突发事件。

三、施工准备

1. 图纸及资料：施工前应准备好设备平面布置图、系统图、安装图等施工图及有关技术文件。

2. 人员配备：施工队伍应由具备专业知识和技能的施工人员组成，并指定专人负责现场监督和指导。

3. 设备材料：系统组件、管件及其他设备、材料应符合设计要求和国家现行有关标准的规定，并具有出厂合格证。

四、施工过程

1. 管网安装：

- 管道支架、吊架、防晃支架的安装应满足施工工艺及相应技术规程要求。

- 管道安装位置应符合设计要求，当设计无要求时，管道中心线应垂直于地面。

- 管道连接应牢固，接口处应密封良好。

2. 喷头安装：

- 喷头的型号、规格应符合设计要求。

- 喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全。

- 喷头外观应无加工缺陷和机械损伤。

3. 报警阀组安装：

- 报警阀组的型号、规格应符合设计要求。 - 报警阀组安装位置应符合设计要求，并确保其正常运行。

4. 其他组件安装：

- 水流指示器、压力开关等组件的安装应符合设计要求。

- 安装过程中应确保组件的完好无损。

五、注意事项

1. 施工过程中应严格遵守操作规程，确保施工安全。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工过程中应加强施工现场的管理，防止火灾等事故的发生。

4. 施工完成后，应进行系统调试，确保消防喷淋系统能够正常运行。

六、验收标准

1. 系统组件、管件及其他设备、材料应符合设计要求和国家现行有关标准的规定。

技术交底记录

工程名称 施工单位

分项工程名称 喷淋系统安装 交底日期

交底内容：

一、自动喷水灭火系统

（1）本工程在地下车库、高层住宅地下储藏层、6#楼，设置自动喷水灭火系统。系统形式：地下车库采用湿式-泡沫自动喷水灭火系统；其它部位采用湿式自动喷水灭火系统。报警阀及相应设备置于地下车库报警阀室内，详见车库消防平面图。自喷系统均由消防泵房内自喷泵、屋顶消防水箱和水泵接合器联合供水。湿式-泡沫自动喷水灭火系统选用AFFF型水成膜泡沫灭火剂，泡沫液混合比3%，采用PGNL2000泡沫罐，选用PHY100型泡沫比例混合器，比例混合器前的工作压力0.95MPa。闭式泡沫-水喷淋系统输送的泡沫混合液应在8L/s至最大设计流量范围内达到额定的混合比。当系统管道充水时，在8L/S流量下，自系统启动至喷泡沫的时间不大于2min。在自喷系统调试前应将比例混合器前泡沫液管充满泡沫液，并利用泡沫液检查管检查。自喷系统持续喷泡沫的时间且不应小于10min。泡沫液管道采用不锈钢管。

（2）施工顺序和流向及流水段划分

1、施工顺序

施工准备→材料进场→支、吊架制作安装→立、干管安装→支管安装→管道试压、冲洗→泵房、水箱间安装→报警阀水流指示器安装→消防水泵接合器安装→管道防腐→管道保温→喷头安装→系统调试→竣工验收

2、施工流向

采取先从低层到高层依次施工，在每层上采取从主干管到每个支管安装的顺序。

3、流水段的划分

施工时将每一层作为一个单独的施工段，这样既可保证工程整体性又能保证工程的局部完整性，可方便进行工序间的合理搭配。

（3）施工工艺与方案

1、施工准备

1.1条件

（1）主体结构已验收，现场已清理干净。

项目专业技术负责人： 交底人： 接受人：

山东省建设工程质量监督总站监制

技术交底记录

工程名称 施工单位
