PWM控制芯片SG3525原理及应用

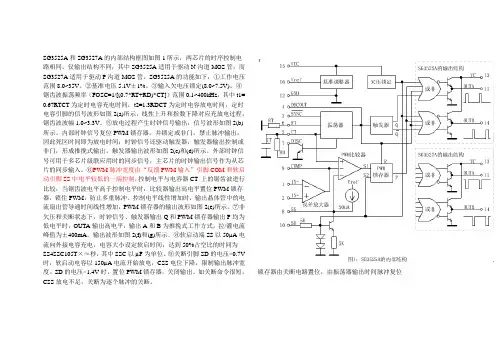

SG3525A和SG3527A的内部结构框图如图1所示，两芯片的时序控制电路相同，仅输出结构不同，其中SG3525A适用于驱动N沟道MOS管，而SG3527A适用于驱动P沟道MOS管。SG3525A的功能如下，①工作电压范围8.0~35V。②基准电压5.1V±1%。③输入欠电压锁定(8.0~7.5V)。④锯齿波振荡频率（FOSC=1/[(0.7*RT+RD)*CT]）范围0.1~400kHz，其中t1=

0.67RTCT为定时电容充电时间，t2=1.3RDCT为定时电容放电时间，定时电容引脚的信号波形如图2(a)所示，线性上升和指数下降对应充放电过程，锯齿波波幅1.0~3.3V。⑤放电过程产生时钟信号输出，信号波形如图2(b)所示。内部时钟信号复位PWM锁存器，并锁定或非门，禁止脉冲输出，因此死区时间即为放电时间；时钟信号还驱动触发器，触发器输出控制或非门，形成推挽式输出，触发器输出波形如图2(c)和(d)所示。外部时钟信号可用于多芯片级联应用时的同步信号，主芯片的时钟输出信号作为从芯片的同步输入。⑥PWM脉冲宽度由“反馈PWM输入”引脚COM和软启动引脚SS中电平较低的一端控制，控制电平与电容器CT 上的锯齿波进行比较，当锯齿波电平高于控制电平时，比较器输出高电平置位PWM锁存器，锁住PWM，防止多重脉冲。控制电平线性增加时，输出晶体管中的电流扇出管导通时间线性增加，PWM锁存器的输出波形如图2(e)所示。⑦非欠压和关断状态下，时钟信号、触发器输出Q和PWM锁存器输出P均为低电平时，OUTA输出高电平，输出A和B为推挽式工作方式，拉/灌电流峰值为±400mA，输出波形如图2(f)和(g)所示。⑧软启动端SS以50µA电流向外接电容充电，电容大小设定软启时间，达到50%占空比的时间为SS4SSC105T×≈秒，其中SSC以µF为单位。⑨关断引脚SD的电压>0.7V时，软启动电容以150µA电流开始放电，CSS电位下降，限制输出脉冲宽度。SD的电压>1.4V时，置位PWM锁存器，关闭输出。如关断命令很短，CSS放电不足，关断为逐个脉冲的关断。

SG3525中文资料引脚功能应用电路

一、引脚功能

1. Vref：环路参考电压引脚，用于设置反馈电压，控制输出电压的稳定性。

4.GND：电源接地引脚。

5.VCC：电源引脚，供电电压一般为5V-30V。

6-9.N.C.：保留引脚，不连接。

10. Feedback：反馈引脚，用于连接输出电压反馈。

11. Vref：环路参考电压引脚，用于设置反馈电压，控制输出电压的稳定性。

12-14.PWM输出引脚：用于输出脉冲宽度调制信号。

15. Output：输出引脚，用于连接开关管驱动电路。

16.+VCC：电源引脚。

二、应用电路

该应用电路由SG3525、MOS管、变压器、整流电路以及滤波电路组成，实现了高效率的开关稳压电源。

输入电压通过变压器降压，并连续测量输出电压和输出电流，并将测量值和参考电压比较，通过调整PWM的占空比来实现稳定输出电压。变换器的工作原理是不断调整开关管的导通时间和断开时间，通过改变开关管的工作周期来控制输出电压。 通过调整R1和R2两个电阻的比值，可以设定输出电压的参考值，从而实现更精准的输出电压控制。输出端通过整流电路和滤波电路，将开关输出的脉冲信号转换为直流电压。

这种开关稳压控制器电路具有输出稳定、工作精确、效率高等特点，广泛应用于各种电子设备和电源系统当中。

PWM控制芯片SG3525功能简介

1.1 PWM控制芯片SG3525功能简介

随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。SG3525是用于驱动N沟道功率MOSFET。其产品一推出就受到广泛好评。SG3525系列PWM控制器分军品、工业品、民品三个等级。下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介

其原理图如图4.13下：

1.Inv.input(引脚1)：误差放大器反向输入端。在闭环系统中，该引脚接反馈信号。在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。 2.Noninv.input(引脚2)：误差放大器同向输入端。在闭环系统和开环系统中，该端接给定信号。根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。该端通常接一只5 的软启动电容。

*欧阳光明*创编 2021.03.07

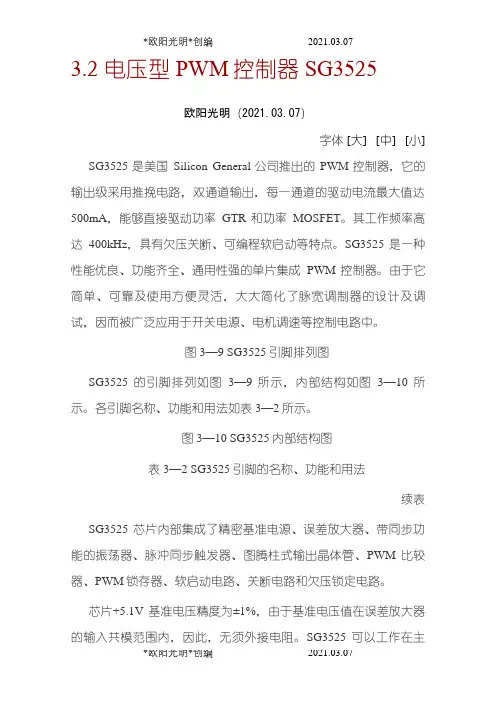

*欧阳光明*创编 2021.03.07 3.2 电压型PWM控制器SG3525

欧阳光明（2021.03.07）

字体 [大] [中] [小]

SG3525是美国Silicon General公司推出的 PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达

500mA，能够直接驱动功率GTR和功率MOSFET。其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。

图3—9 SG3525引脚排列图

SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。各引脚名称、功能和用法如表3—2所示。

图3—10 SG3525内部结构图

表3—2 SG3525引脚的名称、功能和用法

续表

SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。

芯片+5.1V基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。SG3525可以工作在主*欧阳光明*创编 2021.03.07

*欧阳光明*创编 2021.03.07 从模式，也可以与外部时钟同步。通过CT端(引脚⑤) 与放电端之间的电阻可以设置死区时间。
