监控摄像头角度、距离与镜头关系

监控摄像机镜头角度和距离计算

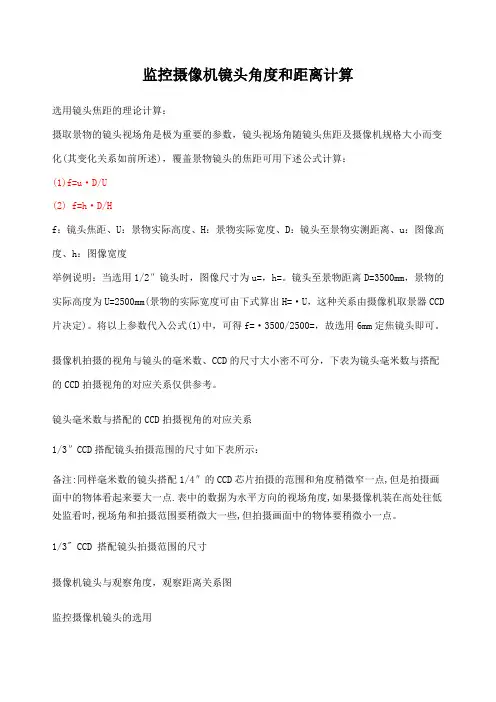

选用镜头焦距的理论计算：

摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：

(1)f=u·D/U

(2) f=h·D/H

f：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度

举例说明：当选用1/2″镜头时，图像尺寸为u=，h=。镜头至景物距离D=3500mm，景物的实际高度为U=2500mm(景物的实际宽度可由下式算出H=·U，这种关系由摄像机取景器CCD片决定)。将以上参数代入公式(1)中，可得f=·3500/2500=，故选用6mm定焦镜头即可。

摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系仅供参考。

镜头毫米数与搭配的CCD拍摄视角的对应关系

1/3″CCD搭配镜头拍摄范围的尺寸如下表所示：

备注:同样毫米数的镜头搭配1/4″的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点。

1/3" CCD 搭配镜头拍摄范围的尺寸

摄像机镜头与观察角度，观察距离关系图

监控摄像机镜头的选用

焦距与视场角计算

部门：网络通讯室

编辑：小李

视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被 摄取物体距离，镜头焦距及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；

f=wL/W

f=hL/H

f:镜头焦距w :图象的宽度（被摄物体在ccd靶面上成象宽度）

W：被摄物体宽度

L:被摄物体至镜头的距离 h:图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度

H:被摄物体的高度

ccd靶面规格尺寸： 单位mm

规格 w h

1/3" 4.8 3.6

1/2" 6.4 4.8

2/3" 8.8 6.6

1" 12.7 9.6

由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样， 其比例均为

4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

摄像机镜头的视场由宽（W）o高（H）和与摄像机的距离（L）决定，一旦 决定了摄像机要监视的景物，正确地选择镜头的焦距就由来 3个因素决定；*

欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士： 1/3"、1/2"、 2/3"或1"。图解选择镜头步骤：所需的视场与镜头的焦距有一个简单的关系。 利用这个关系可选择适当的镜头。估计或实测视场的最大宽度；估计或实测量摄 像机与被摄景物间的距离。

举例：假设用1/2” CCD摄像头观测，被测物体宽440毫米，高330毫米，镜头 焦点距物体2500毫米。由公式可以算出：

焦距f=6.4X2500/440〜36毫米或

焦距 f=4.8X2500/330 〜36 毫米

当焦距数值算出后，如果没有对应焦距的镜头是很正常的， 这时可以根据产 品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。

摄像机视场角、拍摄范围与镜头、 CC的关系

摄像机拍摄的视角与镜头的毫米数、CC的尺寸大小密不可分，下表为镜头毫米

数与搭配的CC拍摄视角的对应关系，可供大家参考:

【最新】视场角

视场角

视场角：概念

在监控摄像机中。

焦距的远近

焦距越长，视场角度就越小，但是视野就越远。视场角与视野范围成正比。

目录

基本资料

分类

按视场角将镜头分类

编辑本段基本资料

图一;

英文 fieldangle; angle of vieOS）的尺寸是随相机的不同而不同（如有1/2.5英寸，1/1.8英寸等），所以同样焦距的镜头在不同尺寸感光元件的数码相机上，成像的视角也不同。举个例子来说，50mm焦距的镜头用在135胶片相机上，其视角大约是46度，而用在APS-c画幅（感光元件对角线长度是135胶片的2/3）的单反相机上，其视角就是大约30度。而这50mm镜头在APS-c的机器上的拍摄视角大概与75mm焦距的镜头在的135胶片机的底片上成像的视角相当，都是大约30度。即50mm镜头转换成135胶片机的焦距就是75mm，也就是等效焦距。

3． 等效焦距计算公式

如下图所示，等效焦距计算公式可表示为：

等效焦距=（135胶片对角线/CCD对角线）/镜头实际焦距

4． 等效焦距意义

仅仅以镜头的真实焦距，无法比较不同相机的拍摄范围（成像视角）。但对于用户来说，真正有意义的正是相机的拍摄范围（视角大小）。而由于一直以来大家通常以135胶片相机的镜头焦距来界定拍摄视角（135胶片相机的感光面尺寸是36 _ 24mm，也就是我们平时在照相机馆中看到的最为普遍的那种胶卷。）所以大家也习惯于将不同尺寸感光元件上成像的视角，转化为135相机上同样成像视角所对应的镜头焦距。这样，不管我们采用的CCD/CMOS尺寸如何，我们就可以简单对比各款相机之间的视角大小了。

5． 视场角

1．视场角定义：视场角，即FOV，是衡量照相系统拍摄范围能力的标准。

由上述公式所知，视场角随着像高的增大而增大，随着焦距的增加而减小。

（该公式仅适用畸变较小的情况，其中h是像高，f是镜头焦距）

安装监控摄像机如何选择合适的镜头

镜头毫米数与对应距离的参数表

镜头 3.6/4MM 6MM 8MM 12MM 16MM 25MM 60MM

镜头 75.7/69.6度 50.0度 38.5度 26.2度 19.8度 10.6度 5.3度

距离 10米内 20米内 30米内 40米内 50米内 60米内 80米内

镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.

我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;

30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;

30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头(这些镜头都是全金属的大CS镜头)

2.8即：F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°

3.6即：F=3.6mm拍摄距离为2~6米拍摄角度93°

6即F=6mm拍摄距离为3~15米拍摄角度为53°，

8即F=8mm拍摄距离为4~20米拍摄角度为40°，

12即F=12mm拍摄距离为5~25米拍摄角度为25°，

16即F=16mm拍摄距离为5~30米拍摄角度为20°

25即F=25mm拍摄距离为20~80米拍摄角度为15°

镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）

监控摄像机镜头的计算公式

公式计算法：

视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。 镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：

f=wL/W

f=hL/h

f：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）

W：被摄物体宽度

L：被摄物体至镜头的距离

h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度
