PPR管的规格标识

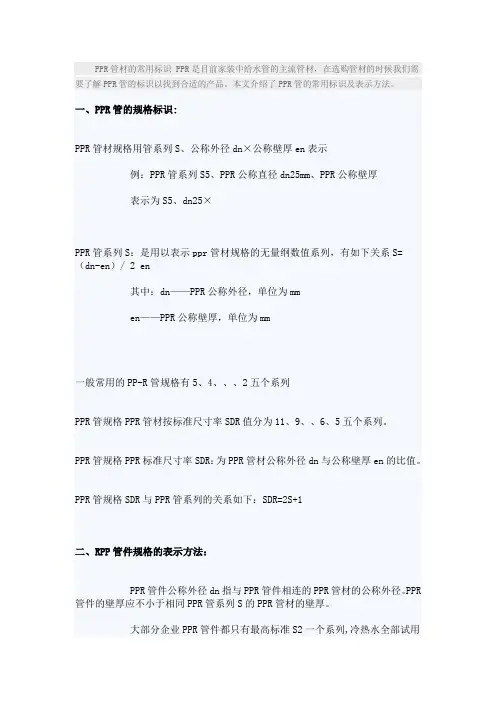

PPR管材的常用标识 PPR是目前家装中给水管的主流管材，在选购管材的时候我们需要了解PPR管的标识以找到合适的产品。本文介绍了PPR管的常用标识及表示方法。

一、PPR管的规格标识:

PPR管材规格用管系列S、公称外径dn×公称壁厚en表示

例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚

表示为S5、dn25×

PPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en

其中：dn——PPR公称外径，单位为mm

en——PPR公称壁厚，单位为mm

一般常用的PP-R管规格有5、4、、、2五个系列

PPR管规格PPR管材按标准尺寸率SDR值分为11、9、、6、5五个系列。

PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。

PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1

二、RPP管件规格的表示方法：

PPR管件公称外径dn指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。

大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用

PPR管规格S5系列兆帕公斤)

PPR管规格S4系列兆帕(16公斤)

PPR管规格系列兆帕(20公斤)

PPR管规格S2系列兆帕(25公斤)

三、PP-R与钢管连接方法

PP-R管与钢管连接分为两种:丝扣连接和法兰连接

PP-R :DN20接钢管4分丝扣或法兰

PP-R: DN25接钢管6分丝扣或法兰

PP-R: DN32接钢管1 寸丝扣或法兰

PP-R: DN40接钢管1 1/2寸丝扣或法兰

PP-R: DN50接钢管1 3/4寸丝扣或法兰

PP-R: DN63接钢管2寸丝扣或法兰

PP-R: DN75接钢管21/2寸丝扣或法兰

PPR管材规格表及PPR管的规格标识

PPR管材规格表：

压力等级Mpa 规格（mm） 包装（m)

PN1.25 20×1.9 24025×2。3 16032×3.0 10040×3。7 8050×4。6 4863×5.8

3275×6。9 90×8。2 110×10

压力等级Mpa 规格（mm） 包装（m)

PN1。6

20×2.3 24025×2。8 16032×3。6 10040×4.5 8050×5。6 4863×7。1 3275×8。4 90×10。1 110×12.1

PN2。0

20×2。8 24025×3.5 16032×4.4 10040×5。5 8050×6。9 4863×8。7 3275×10.1

90×12。3 110×15.1

PN2.5 20×3.4 24025×4。2 16032×5。4 10040×6。7 8050×8.4 4863×10.5

3275×12.5 90×15.0 110×18。3

PPR管的规格标识：PPR管材规格用管系列S、公称外径dn×公称壁厚en表示例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm表示为S5、dn25×en2.5mm PPR管系列S:是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn—en）/ 2 en其中：dn-—PPR公称外径，单位为mmen——PPR公称壁厚，单位为mm一般常用的PP-R管规格有5、4、3.2、2。5、2五个系列PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7。4、6、5五个系列.PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1PPR管件规格的表示方法:PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚.大部分企业PPR管件都只有最高标准S2一个系列，冷热水全部试用PPR管规格S5系列—--—-—------—-1.25兆帕（12。5公斤)PPR管规格S4系列--———-——-—--——1.6兆帕(16公斤）PPR管规格S3。2系列——-—--———-——2.0兆帕(20公斤)PPR管规格S2系列-—--—-——--——-—2。5兆帕(25公斤) 公称外径

百度文库 - 让每个人平等地提升自我

1 规格表：

压力等级Mpa 规格(mm) 包装(m)

PN1.25 20×1.9 240

25×2.3 160

32×3.0 100

40×3.7 80

50×4.6 48

63×5.8 32

75×6.9

90×8.2

110×10

压力等级Mpa 规格(mm) 包装(m)

PN1.6

20×2.3 240

25×2.8 160

32×3.6 100

40×4.5 80

50×5.6 48

63×7.1 32

75×8.4

90×10.1

110×12.1

PN2.0

20×2.8 240

25×3.5 160

32×4.4 100

40×5.5 80

50×6.9 48

63×8.7 32

75×10.1

90×12.3

110×15.1

PN2.5 20×3.4 240 百度文库 - 让每个人平等地提升自我

2 25×4.2 160

32×5.4 100

40×6.7 80

50×8.4 48

63×10.5 32

75×12.5

90×15.0

110×18.3

的规格标识:

PPR管材规格用管系列S、公称外径dn×公称壁厚en表示

例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm

表示为S5、dn25×en2.5mm

PPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en

其中：dn——PPR公称外径，单位为mm

en——PPR公称壁厚，单位为mm

一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列

PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。

PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。

给排水工程中管道管径标识De、DN、D、d的区别

1、DNNominal Diameter意思是管道的公称直径,是外径与内径的平均值;DN的值=De的值管壁厚度;注意：这既不是外径也不是内径;

水、煤气输送钢管镀锌钢管或非镀锌钢管、铸铁管、钢塑复合管和聚氯乙烯PVC管等管材,应标注公称直径“DN”如DN15、DN50;

2、DeExternal Diameter意思是管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径壁厚的形式,例De25×3;点击工程资料免费下载

3、D一般指管道内径;

4、d一般指混凝土管内直径 ;钢筋混凝土或混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示如d230、d380等;

5、Φ表示普通圆的直径；也可表示管材的外径,但此时应在其后乘以壁厚;如：Φ25×3,表示外径25mm,壁厚为3mm的管材;对无缝钢管或有色金属管道,应标注“外径×壁厚”;例如Φ108×4,Φ可省略;中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列;对这类钢管规格的表示方法为管外径×壁厚;例如Φ×;
