桥涵水文(课堂PPT)

桥涵水文

一、名词解释

1.输沙率:单位时间内通过过水断面的泥沙的重量.P220

2.重现期:等量或超量值随机变量在多年观测中平均多少年或多少次可能出现的时距.P228

3.桥孔净长。桥长扣除全部桥墩厚度后的长度.P278

4.相关系数:令r的平方=a与 a的乘积P253.

5.河川径流:地面径流和地下径流汇入河槽并沿河槽流动的水流.P210

6.径流系数:径流深度与降水量之比或净与量与毛雨量之比.P213

7.含沙量:单位体积浑水中所含泥沙的重量.P220

8闭合流域:当地面分水线与地下分水线相重合,流域内的地面径流及地下径流都将通过集流断面.P209

9.水拱现象:河中涨水或在峡谷山口下游河段急泻而下的洪水,可出现两岸低,中间高的凸形水面.P287

10.一般冲刷深度:一般冲刷停止时的桥下最大铅垂水深.P297

11.降水强度:单位时间内的降水量.P211

12.非闭合流域:P209

13.累计频率:等量或超量值随机变量频率的累计值.P228

14.设计洪水:按规定频率规范的洪水.P259

15.桥下河槽最低冲刷线:桥梁墩台处桥下河床自然演变等因素冲刷深度,一般冲刷深度及局部冲刷深度三者全部完成后的最大水深线.P306

16.流域:河流断面以上的集水区域,称为该断面以上河段的流域或汇水区.P208

17.副流:水流中由于纵横比降及边界条件的影响,其内部形成一种规模较大的旋转水流.P222

18PMP:

19.水力粗度:泥沙颗粒在静止清水中的均匀下沉速度.P219

二、选择题

1．下面哪个不是水文现象的特点 (B )P204

A．随机性B．确定性C．周期性 D．地区性

2．水文现象的发生、发展，都具有偶然性，其变化(C)P204-205 A．杂乱无章 B．具有完全的确定性规律C．具有统计规律 D．没有任何规律

3．流域面积是指河流某断面以上（D)P208A．地面分水线和地下分水线包围的面积之和

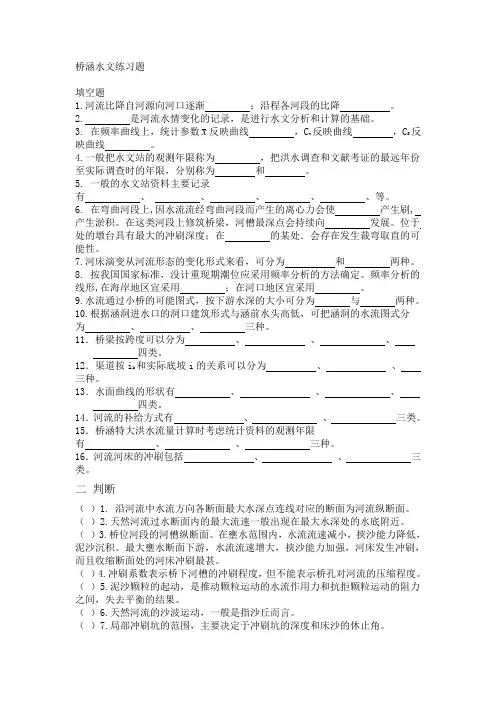

桥涵水文练习题

填空题

1.河流比降自河源向河口逐渐 ；沿程各河段的比降 。

2. 是河流水情变化的记录，是进行水文分析和计算的基础。

3. 在频率曲线上，统计参数x反映曲线 ，Cv反映曲线 ，CS反映曲线 。

4.一般把水文站的观测年限称为 ，把洪水调查和文献考证的最远年份至实际调查时的年限，分别称为 和 。

5. 一般的水文站资料主要记录有 、 、 、 、 、等。

6. 在弯曲河段上,因水流流经弯曲河段而产生的离心力会使 产生刷,

产生淤积。在这类河段上修筑桥梁，河槽最深点会持续向 发展。位于

处的墩台具有最大的冲刷深度；在 的某处．会存在发生裁弯取直的可能性。

7.河床演变从河流形态的变化形式来看，可分为 和 两种。

8. 按我国国家标准，没计重现期潮位应采用频率分析的方法确定。频率分析的线形,在海岸地区宜采用 ；在河口地区宜采用 。

9.水流通过小桥的可能图式，按下游水深的大小可分为 与 两种。

10.根据涵洞进水口的洞口建筑形式与涵前水头高低，可把涵洞的水流图式分为 、 、 三种。

11．桥梁按跨度可以分为 、 、 、

四类。

12．渠道按ik和实际底坡i的关系可以分为 、 、

三种。

桥涵水文论文：桥梁与环境

第1页 桥梁与环境

摘要：随着我国经济的飞速发展，科学技术和城市交通事业也日益兴旺起来，桥梁建筑作为交通领域的重要工程也备受人们的关注，从我国自主建立的第一座现代化桥梁——钱塘江大桥，到新近落成的江阴长江大桥，苏通大桥。中国已经创下了很多个世界第一。

关键词：桥梁、环境、美学、协调

影响桥梁建筑美的因素很多, 但桥梁构成与周围环境的协调一致是最重要的因素之一,而且一座桥梁的成功建筑落成也要受周围环境的影响。

一、桥梁与环境的概念

国际标准化组织的标准ISO 14001和ISO 14004给环境的定义是：一个组织在其间运作的周围事物（包括空气、水、土地、自然资源、植物、动物和人类等）以及它们之间的相互作用。以桥梁为主体，桥梁跨越的河流、海域、山涧峡谷等的地形、地貌地质等，桥为所在地区的气象、水文、地表植被、生物群落等，形成了桥梁的自然环境。桥梁和桥为周围的河流、海洋及湖泊等水域、山涧峡谷等自然环境，形成一个相互影响、相互制约的系统。

二、桥梁与景观设计

桥梁景观研究的是人对桥的视觉感受, 而这种感受与人对桥的动态与距离有密切关系, 掌握这种关系,

可以了解景观设计时应注意的问题, 进而协调人心理上的感觉。

1、与景观的距离关系

桥梁景观感受与人相对桥的距离亦有很大关系, 按照距离不同而形成远景、中景、近景和可触摸景。远景中的桥应像浮在水面或空中的彩虹, 景观重点为桥梁形态轮廓与背景中海(河)岸线及建筑群的协调。中景应呈现桥梁的宏伟壮观及主构要素间的统一和谐, 通过桥梁形态美、功能美、色彩美感受桥梁是现代工业技术与艺术的结晶。近景时心理感受的重点在于桥梁部分构件的造型、尺度、材质及表面处理, 应使人置身于舒适、优美、亲切的空间中。而可触摸景指人体可触摸的结构设施, 通过栏杆、灯柱、铺装标志、踏步的精心构思、细致周到的考虑和精巧的施工给用桥人带来心理上的愉悦与满足。

2、绿化环境等景观设计

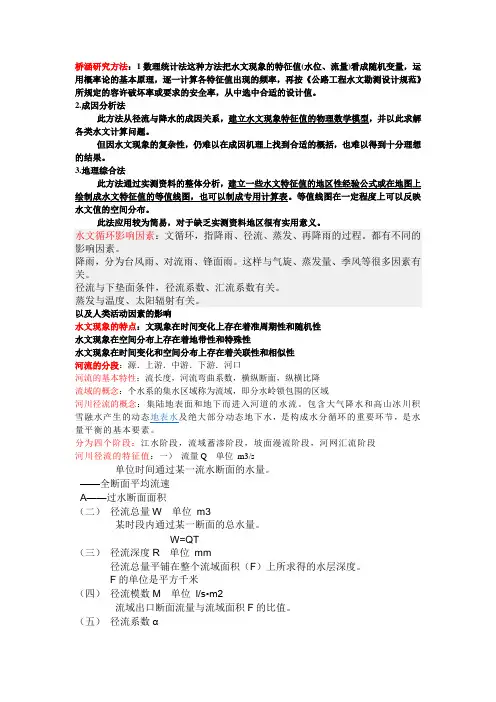

桥涵研究方法：1数理统计法这种方法把水文现象的特征值(水位、流量)看成随机变量，运用概率论的基本原理，逐一计算各特征值出现的频率，再按《公路工程水文勘测设计规范》所规定的容许破坏率或要求的安全率，从中选中合适的设计值。

2.成因分析法

此方法从径流与降水的成因关系，建立水文现象特征值的物理数学模型，并以此求解各类水文计算问题。

但因水文现象的复杂性，仍难以在成因机理上找到合适的概括，也难以得到十分理想的结果。

3.地理综合法

此方法通过实测资料的整体分析，建立一些水文特征值的地区性经验公式或在地图上绘制成水文特征值的等值线图，也可以制成专用计算表。等值线图在一定程度上可以反映水文值的空间分布。

此法应用较为简易，对于缺乏实测资料地区很有实用意义。

水文循环影响因素：文循环，指降雨、径流、蒸发、再降雨的过程。都有不同的影响因素。

降雨，分为台风雨、对流雨、锋面雨。这样与气旋、蒸发量、季风等很多因素有关。

径流与下垫面条件，径流系数、汇流系数有关。

蒸发与温度、太阳辐射有关。

以及人类活动因素的影响

水文现象的特点：文现象在时间变化上存在着准周期性和随机性

水文现象在空间分布上存在着地带性和特殊性

水文现象在时间变化和空间分布上存在着关联性和相似性

河流的分段：源．上游．中游．下游．河口

河流的基本特性：流长度，河流弯曲系数，横纵断面，纵横比降

流域的概念：个水系的集水区域称为流域，即分水岭锁包围的区域

河川径流的概念：集陆地表面和地下而进入河道的水流。包含大气降水和高山冰川积雪融水产生的动态地表水及绝大部分动态地下水，是构成水分循环的重要环节，是水量平衡的基本要素。

分为四个阶段：江水阶段，流域蓄渗阶段，坡面漫流阶段，河网汇流阶段

河川径流的特征值：一） 流量Q 单位 m3/s

单位时间通过某一流水断面的水量。

——全断面平均流速

A——过水断面面积
