操作手册宜准电子，让真空测量更简单!INSTRUE , Makes Vacuum Measurement Easier.宽量程皮拉尼潘宁复合真空计WPC400 集成数显皮拉尼冷阴极真空计 PVC410 集成皮拉尼冷阴极变送规● 宽量程，覆盖大气到1.0E-5Pa 高真空检测 ● 支持本地显示，实时读取真空度数值● 特殊电极材料与结构，维护频率低，使用寿命久● 内嵌温度自动补充，消除环境温度波动对测量的干扰 ● 双传感互锁，真空计在任意真空度均可安全启动 ● 可选Pa 、Torr 、mBar 三种单位显示● 双通讯模式，同时输出模拟量与RS485-Modbus 数据通讯 ● 支持双路可编程设置开关量输出●适配GaugeReader 数据采集、配置、存储上位机软件1.型号选择集成数显皮拉尼冷阴极真空计WPC 400 X (X为真空接口，A:KF25，B:KF40，C:CF25，D：CF35) 集成皮拉尼冷阴极变送规PVC 410 X (X为真空接口，A:KF25，B:KF40，C:CF25，D：CF35) 2.参数表参数数值WPC400 PVC410测量范围 (空气， N2) 1.0×10-5 ~1.0×10+5 Pa精度1.0×10-5 ~1.0×10- 4 Pa : ±35% 1.0×10-4 ~1.0×10+4 Pa : ±25% 1.0×10+4 ~1.0×10+5 Pa : ±50%重复性1.0×10-5 ~1.0×10+3 Pa : ±5% 1.0×10+3 ~1.0×10+5 Pa : ±25%耐压(绝对压力) 1.5×10+5 Pa反应时间< 100 ms < 50 ms 工作环境0º C ~ +45º C； 5 ~ 85 %, 不结露存储环境-40º C ~ +75º C；5 ~ 90 %, 不结露信号输出5位LED显示，单位可选NA 双控制开关输出 60VDC 0.5A NARS485， 9600 bps，Modbus RTU模拟量输出+0.0V~+10.0VDC电接口DSub9公插座RJ45插座供电电源+16~+32 VDC /0.5A ；最大功耗 2.5W 防护等级IP40，IEC529真空系统连接标配 DN 25 ISO-KF；其他需定制重量与尺寸420g (KF25)， 130H X 60W X50D 310g (KF25)，90H X 41Dia.接触真空的材料SS304不锈钢, Kovar 4J50, 钨丝, 馈通玻璃注. 由于研发及新品推出，宜准电子保留修改该文档的权利，请与原厂保持联系!注意D-Sub 9针连接器的区别：公头，母头，焊接侧，插入侧。

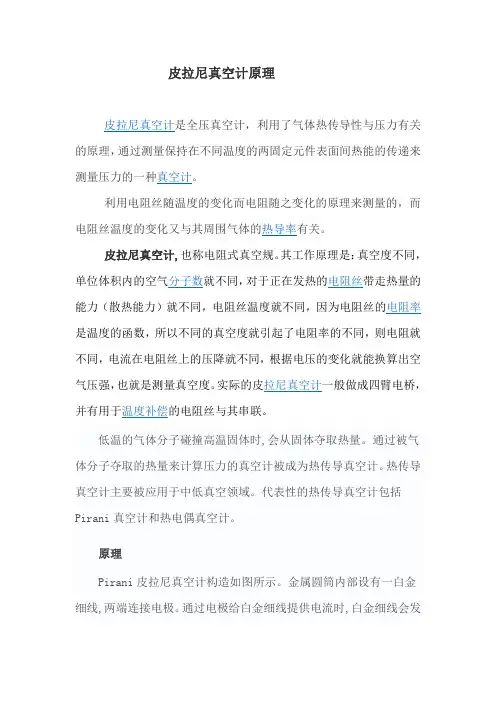

皮拉尼真空计原理的原理，通过测量保持在不同温度的两固定元件表面间热能的传递来利用电阻丝随温度的变化而电阻随之变化的原理来测量的，而皮拉尼真空计,也称电阻式真空规。
其工作原理是：真空度不同，是温度的函数，所以不同的真空度就引起了电阻率的不同，则电阻就不同，电流在电阻丝上的压降就不同，根据电压的变化就能换算出空低温的气体分子碰撞高温固体时,会从固体夺取热量。
通过被气体分子夺取的热量来计算压力的真空计被成为热传导真空计。
热传导真空计主要被应用于中低真空领域。
代表性的热传导真空计包括Pirani真空计和热电偶真空计。
原理Pirani皮拉尼真空计构造如图所示。
金属圆筒内部设有一白金细线,两端连接电极。
通过电极给白金细线提供电流时,白金细线会发热,气体分子碰撞白金细线或热辐射或通过固体热传导等方式,白金线的热量会被夺走。
单位时间内以上三种方式夺走的热量为Qg,Qr,Qs,则平衡状态下时以下公式成立Ｑ = Ｉ2Ｒ = Ｑg + Ｑr + Ｑs (1)Q是单位时间细线放出的热量,R是细线的电阻,I是细线的电流。
气体的平均自由行程比细线的直径大很多时,Qg通过自由分子的热传导被表示为Ｑg = αΛπｄａ(Ｔ－Ｔ0)ｐ (2)如图所示,T和T0分别为细线和金属圆筒的温度,P为气体压力,a是细线长度。
剩下的Qs和Qr可以分别表示如下Ｑs = Ｓκ(Ｔ－Ｔ0)/Ｌ (3)Ｑr = πｄａσε(Ｔ4－Ｔ04) (4)(3)是电极的热传导,其中S是细线的断面积,κ是固体的传导率,Ｌ是电极的长度。
(4)式代表热辐射,σ和ε分别被称为常数和固体辐射率。
如果保持T和T0一定,则(3)和(4)式为常数。
如果用I02R表示一定量的固体热传导和热辐射,则式1可以表示为Ｉ2Ｒ = Ａｐ＋ I02Ｒ (5)Ａ= αΛπｄａ(Ｔ－Ｔ0) (6)I0是压力为0的时候细线的电流, 是弥补固体热传导和热辐射而带来的热量损失。
Ａ式是不依存压力的定数如果已知细线的电阻R,电流I0及定数A,则可以通过(5)式求得压力P。

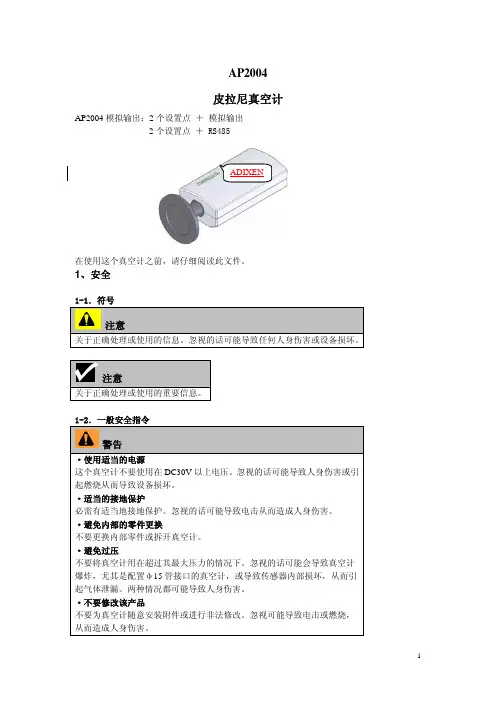

AP2004皮拉尼真空计AP2004模拟输出：2个设置点 ＋ 模拟输出2个设置点 ＋ RS485ADIXEN在使用这个真空计之前，请仔细阅读此文件。
1、安全1-1．符号注意关于正确处理或使用的重要信息。
1-2．一般安全指令·这个真空计不要使用在腐蚀性或毒性气体的工况腐蚀性气体如含氟的气体可能造成传感器内部损坏，从而导致外部气体泄漏。
这可能造成人身伤害。
·小心安装或拆除真空计将真空计安装在真空管路上之后或拆除其之前，用干净和干燥气体去除传感器内部残余的气体和蒸气。
1-3．专业技术人员注意所有在这个文件中描述的工作要由经过适当技术培训和有足够经验的专业人去执行。
2、质量保证1．这个真空计的保修期为交货后一年。
2．如果这个真空计在这个文件描述的正常操作下发生任何故障，我司将提供免费维修。
3．质量保证是针对该产品。
任何因产品造成的其他损伤不在保质范围内。
4．即使在保质期内，如遇以下损坏需付费维修：ⅰ) 因不正确使用或非法维修及修改造成的损坏。
ⅱ) 在交货之后, 机械撞击造成的损坏。
ⅲ) 连接装置导致故障或损坏。
ⅳ) 因颗粒或外部物体进入传感器造成的损坏。
ⅴ) 因自然灾害造成的损坏例如火灾、地震、洪水或雷击。
ⅵ) 其它不在我们的责任范围之内的损坏。
5.维修或更换零件后的保修期为90天或遵从原先保质期的到期日，两种情况中相对晚到的日期为准。
3、技术参数3-1．详述测量压力范围：5E-2～1E5 (Pa)测量精确性 ：5E-2～1E-1 (Pa)：±50％：1E-1～1E4(Pa)：±15％：1E4～1E5 (Pa)：±50％重复性 ：1E-1～1E4：2% ／ 环境温度25℃输入电压 ：+14～30VDC(标准 24VDC) ／ 允许脉动：在2Vp-p下面消耗功率 ：2W (消耗电流＜150mA)模拟输出：0～10V (查阅 4-1)真空计辨识阻抗：13ｋΩ (D-sub 5-9pins)设置点：2 个接点输出 (1A30V, DC) ∕ SP・485 version only界面：RS485∕485 version onlyI∕O接口 ：D-sub 9 pin(4-40)最大线长：200 m (0.34mm2)工作温度范围：5~60℃贮藏温度范围：-20~70℃匹配皮拉尼传感器：MP-1 (NW16，NW25，φ34ICF ，1/8NPT ，φ15adapter)3-2．尺寸 (下图为NN25接口的传感器)80×40×23mm3-3．零件名称 (下图为NN25接口的传感器M-350 PG-485)3-4．I／O接口的插头分配D-sub 9 Pin (公接头) M-350PG-STDM-350PG-SP M-350PG-4851 模拟输出(＋) RS485(＋)2 不使用 设置点 COM (继电器触点)3 不使用(N.C.)4 DC 电源输入(＋)：24VDC5 真空计辨识 (13ｋΩ)6 不使用 设置点1 (继电器触点)7 不使用设置点2 (继电器触点)8 模拟输出(－) RS485(－) 9DC 电源输入(－)：0VDCADIXEN皮拉尼真空计传感器 皮拉尼真空计 控制器 I/O 接口 (D-sub 9P) 设置面板注意不要连接不使用的插脚。

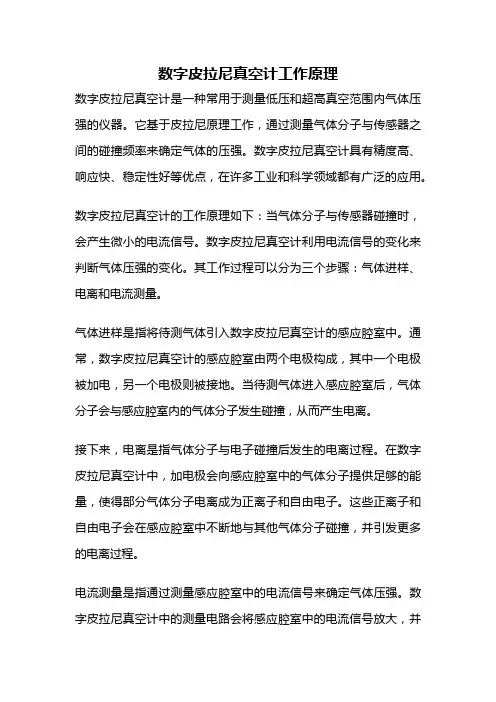

数字皮拉尼真空计工作原理数字皮拉尼真空计是一种常用于测量低压和超高真空范围内气体压强的仪器。
它基于皮拉尼原理工作，通过测量气体分子与传感器之间的碰撞频率来确定气体的压强。
数字皮拉尼真空计具有精度高、响应快、稳定性好等优点，在许多工业和科学领域都有广泛的应用。
数字皮拉尼真空计的工作原理如下：当气体分子与传感器碰撞时，会产生微小的电流信号。
数字皮拉尼真空计利用电流信号的变化来判断气体压强的变化。
其工作过程可以分为三个步骤：气体进样、电离和电流测量。
气体进样是指将待测气体引入数字皮拉尼真空计的感应腔室中。
通常，数字皮拉尼真空计的感应腔室由两个电极构成，其中一个电极被加电，另一个电极则被接地。
当待测气体进入感应腔室后，气体分子会与感应腔室内的气体分子发生碰撞，从而产生电离。
接下来，电离是指气体分子与电子碰撞后发生的电离过程。
在数字皮拉尼真空计中，加电极会向感应腔室中的气体分子提供足够的能量，使得部分气体分子电离成为正离子和自由电子。
这些正离子和自由电子会在感应腔室中不断地与其他气体分子碰撞，并引发更多的电离过程。
电流测量是指通过测量感应腔室中的电流信号来确定气体压强。
数字皮拉尼真空计中的测量电路会将感应腔室中的电流信号放大，并转换成与气体压强成正比的电压信号。
这个电压信号经过一系列的处理后，最终被数字显示器显示出来，以提供给用户进行读取和分析。
总结一下，数字皮拉尼真空计的工作原理是基于皮拉尼原理，通过测量气体分子与传感器之间的碰撞频率来确定气体的压强。
它通过气体进样、电离和电流测量三个步骤，将气体压强转换成电压信号，并通过数字显示器显示出来。
数字皮拉尼真空计以其精度高、响应快、稳定性好等优点，在许多工业和科学领域都有广泛的应用。

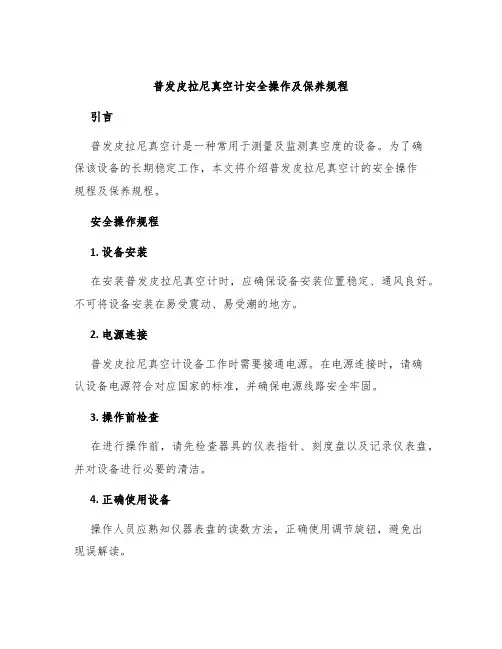

普发皮拉尼真空计安全操作及保养规程引言普发皮拉尼真空计是一种常用于测量及监测真空度的设备。
为了确保该设备的长期稳定工作，本文将介绍普发皮拉尼真空计的安全操作规程及保养规程。
安全操作规程1. 设备安装在安装普发皮拉尼真空计时，应确保设备安装位置稳定、通风良好。
不可将设备安装在易受震动、易受潮的地方。
2. 电源连接普发皮拉尼真空计设备工作时需要接通电源。
在电源连接时，请确认设备电源符合对应国家的标准，并确保电源线路安全牢固。
3. 操作前检查在进行操作前，请先检查器具的仪表指针、刻度盘以及记录仪表盘，并对设备进行必要的清洁。
4. 正确使用设备操作人员应熟知仪器表盘的读数方法，正确使用调节旋钮，避免出现误解读。
5. 停止使用设备在停止使用设备时，请先关闭真空计，再断开电源，将设备进行擦拭和清洁。
6. 安全操作提示任何情况下，都不应直接用手触摸设备部件。
在进行任何维护保养时，请确保设备已经断电，并在确保安全的情况下进行维护保养。
保养规程普发皮拉尼真空计处于高精度仪器，需要定期对设备进行维护保养，以保证精度和可靠性。
定期清洁设备的保养要从清洁开始。
设备最基本的保养方式就是进行定期的清洁。
可以采用湿巾、防静电专用湿纸巾之类的清洁用品进行清洁。
准确测量正确的测量是使用普发皮拉尼真空计最重要的保养方式。
为了保证准确性，应避免将设备使用于超出量程范围之外的压力范围。
避免撞击设备是高级精密仪器，应用手轻拿轻放，防止撞击，以免对设备造成损伤。
建立使用记录档案建立使用记录档案，能够帮助维护保养更好地了解设备运行情况，以预防故障的发生。
定期维护定期维护设备可以延长设备的使用寿命并保持其良好的性能。
建议在设备使用一个月后进行初次保养，并在以后每半年进行一次维护保养。
结论以上是普发皮拉尼真空计的安全操作规程及保养规程。
在使用和维护设备时，一定要仔细阅读产品说明书，并按照本文规程进行操作和保养。
只有正确地使用和保养设备，才能有效延长设备的使用寿命并保持其良好的性能。
真空计工作原理
真空计是一种用于测量系统中真空程度的仪器。
它的工作原理基于压力对力的测量。
真空计的基本结构包括一个可移动的弯曲金属片或膜片，以及与金属片相连的杠杆和弹簧。
金属片的一侧暴露在待测真空环境中，另一侧通过杠杆与弹簧相连，并与一个指针或电信号输出器相连。
当金属片的一侧暴露在待测环境中时，真空环境中的分子撞击金属片表面，施加压力。
这些压力将通过金属片传递给与之相连的弹簧和杠杆。
弹簧的弹性使得金属片和杠杆恢复到一个平衡位置。
由于不同真空下的压力不同，因此金属片的平衡位置也会不同。
这个平衡位置的变化可以通过指针或电信号输出器来测量和显示。
通过校准和刻度，我们可以将金属片平衡位置的变化转化为真空程度的数值。
真空计可以通过测量不同真空下的金属片平衡位置的变化来确定系统中的真空程度。
增强皮拉尼真空计安全操作及保养规程1. 前言皮拉尼真空计常用于科研实验、工业制造等领域中，它是一种测量低压区间的装置。
作为实验室常用设备，保障其操作时的安全非常重要。
本文主要介绍增强皮拉尼真空计的安全操作及保养规程。
2. 安全操作规程2.1. 仪器安装在仪器使用前，需先安装并校正。
在安装时，需遵守以下几点安全规范：1.仪器应安装在干燥、通风、无震动和无磁场干扰的地方。
2.仪器的密封和接口部分应无损坏。
3.仪器安装位置应远离电源线和电磁设备。
4.仪器应使用与其参数匹配的真空泵。
5.仪器操作时遵守其使用说明书的规定。
2.2. 仪器启动在启动仪器前，需做好以下几点准备工作：1.校准仪器并确定读数是否正常。
2.长时间未使用的仪器应先进行空运转，清洁工作。
3.确保仪器无看不到的漏气现象。
4.连接电源和真空管路，并检查接口是否安装正确。
2.3. 实验操作在进行实验操作时，需遵循以下操作规范：1.操作人员应经过相关培训，并由经过实验技术鉴定的人员跟踪指导；未经指导人员不得擅自操作。
2.操作人员尽量避免操作时长时间暴露在真空环境中。
3.禁止在仪器上进行损坏性较强的实验，如加热、打火、爆炸等操作。
4.操作人员需佩戴相关防护设备，如防护手套、防护眼镜等。
2.4. 关闭仪器当实验操作完成后，需要及时关闭仪器，在关机时需注意以下事项：1.关闭真空泵及所有连接仪器的管路。
2.依次关闭仪器采集电源，仪器电源。
3. 保养规程仪器的保养对保障实验的稳定进行至关重要。
在使用仪器时，应遵循以下保养规程：3.1. 保养周期保养周期依据仪器使用频率而定，若仪器需在每天使用，则应该每周至少保养一次。
同时也需关注仪器的存储情况，尤其是在高温、高湿的环境下。
3.2. 保养方法在仪器保养时应注意事项：1.仪器不铁锈和结晶。
2.仪器表面应保持干净，去除脏污，避免化学药品中的腐蚀等等。
3.仪器底座应保持干燥、清洁，避免进水和灰尘的侵袭。
4. 结语本文主要介绍了增强皮拉尼真空计的安全操作及保养规程，从仪器安装、启动、实验操作和关闭、仪器保养等方面逐一阐述了安全注意事项，并提供了实用的保养方法。
皮拉尼真空计工作原理温度测量下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。
