Shell煤气化技术吴迎(中国五环化学工程公司，武汉 430079) 2006-08-041 概述谢尔粉煤加压气化工艺(简称Shell煤气化工艺)，是荷兰壳牌公司开发的一种先进的煤气化技术，与先进的德士古(Texaco)水煤浆加压气化技术相比，Shell煤气化具有对煤质要求低，合成气中有效组分 (CO+H2>90％)含量高，原煤和氧气消耗低，环境污染小和运行费用低等特点，已成为近年来国内外设计单位和生产厂家首选的气化工艺。

我国正在设计和建设中的洞庭氮肥厂、柳州化学工业公司等厂家，已将该技术应用于合成氨生产。

湖北化肥厂和安庆化肥厂也准备将该技术用于本厂的“油改煤”制氨流程。

湖北双环科技股份有限公司引进Shell公司基础设计，由我院做工程设计，正在建设规模为800t／d(相当于20万t／a)的工业示范装置，即将投运。

Shell煤气化技术是我国建设大型煤化工项目或中氮肥改造的主要方向。

Shell工艺虽属先进，但投资偏高，一般企业不易接受，建议尽快实现关键技术和设备的国产化。

2 Shell煤气化工艺原理、技术特点及主要设备2.1 Shell煤气化工艺原理Shell煤气化过程是在高温高压下进行的，Shell煤气化属气流床气化。

粉煤、氧气及水蒸汽在加压条件下并流进入气化炉，在极为短暂的时间(3～10s)内，完成升温、挥发分脱除、裂解、燃烧及转化等一系列物理和化学过程，其工艺流程如图1所示，气化工艺指标如表1所示。

2.2 技术特点a.煤种适应性广。

从无烟煤、烟煤、褐煤到石油焦化均可气化，对煤的灰熔融性适应范围宽，即使高灰分、高水分、高含硫量的煤种也同样适应。

b.气化温度约1 600℃，碳转化率高达99％以上，产品气体洁净，不含重烃，甲烷含量低，煤气中有效气体(CO+H2)高达90％以上。

c.氧耗低，单炉生产能力大。

氧气消耗低，比水煤浆气化工艺低15％～25％，因而配套的空分装置投资相对降低；目前已投入运转的单炉气化压力3.0MPa，日处理煤量已达2000t，因此，单炉生产能力大，目前更大规模的装置正在工业化。

SHELL气化炉的工艺特点及现存问题本文主要介绍了shell粉煤加压气化工艺的特点以及在运行过程中出现的问题。

经过分析得出:shell工艺在煤种稳定的前提下,煤种适用范围才能广泛。

但大部分shell气化炉用户无法满足此要求。

壳牌气化炉在运行过程中,存在堵塞、堵渣、积灰、磨损和磨蚀、烧嘴罩泄露等问题需待解决。

标签：shell气化炉工艺特点存在问题0 引言随着我国经济持续快速稳定的发展,对能源的需求量逐年增加。

而我国能源结构缺油、少气、多煤。

据统计,我国一次能源消费中煤炭约占75%,在今后相当长的一段时间内煤炭仍是我国的主要能源,本世纪初,国家已经把煤炭的高效,洁净利用技术作为煤炭资源的利用的主要手段。

因此,各种先进的煤气化技术在我国均有应用业绩。

为了保护环境,拓宽原料煤种的范围,提高煤炭的综合利用效率,增加气化炉的单炉生产能力,降低煤耗和氧耗,保证气化炉安全稳定运行,国内外研究人员先后成功的开发了一些列先进的煤气化工艺技术,具有代表性的主要有,鲁奇加压固定床气化(Lurgi)工艺,干法粉煤进料的加压气流床SCGP(Shell)气化工艺和Texaco、GSP工艺,常压流化床气化(灰熔聚)工艺。

上述几种煤气化工艺中,Shell 粉煤加压气化工艺其技术经济性具有明显的优势和较强的竞争力,我公司采用了Shell煤气化工艺。

1 Shell气化原理及技术特点原料煤经破碎机破碎后在热风干燥的磨机内磨制成100%<100m的煤粉,由粉煤贮罐,经粉煤喷吹罐,进入给煤罐,再由高压载气N2或者CO2送至气化炉喷嘴。

来自空分的高压氧气经预热后与过热蒸汽混合送入喷嘴。

煤粉、氧气和蒸汽在气化炉高温高压的条件下(气化温度约1400～1600℃)发生碳的部分氧化反应(碳转化率高达99%以上),生成CO+H2大于85%的高温煤气及一定量的飞灰,经废锅回收热量、干法除尘和湿法洗涤后的粗合成气送后序工段。

干法气化工艺具有如下技术特点:1.1 采用干煤粉进料,加压N2/CO2输送,连续性好,气化炉操作稳定。

Shell 煤气化技术综述宋超（江苏中能硅业科技发展有限公司江苏徐州２２１０００）一、概述Ｓｈｅｌｌ煤气化技术是在原Ｋ－Ｔ气流床煤气化技术的基础上改进而来。

将粒度为１００目、水分＜１０％的煤粉，纯度为＞９９％的氧气和水蒸气在喷嘴处混合进入煤气化炉进行气化反应，炉内的气化压力为２．０～４．０ＭＰａ，温度为１４００～１６００℃，气化生成的有效煤气成分含量为９０％～９４％，碳的转化率约为９９％（飞灰再循环的条件下）。

二、Shell 煤气化反应原理Ｓｈｅｌｌ煤气化反应原理与Ｋ－Ｔ常压粉煤气化相同，是以干煤粉作为原料，氧气和水蒸气作为气化剂在气流床内进行的气－固两相流态化反应。

干煤粉由氮气或二氧化碳吹入气化炉，气化炉内的气化反应温度很高，在有氧存在的条件下，以燃烧反应为主，在氧气反应完成后进入气化反应阶段，物料在炉内的停留时间一般为３～１０ｓ，气化反应很快就达到平衡。

气化产生的粗煤气经粗煤气冷却器冷却后，最终形成以ＣＯ、Ｈ２为主的煤气。

反应中产生的煤灰熔化后以液态的形式排出气化反应炉。

带粗煤气冷却器（废热锅炉）流程的特点如下：１．结构复杂，昂贵。

１台废锅，如２０００ｔ／ｄ要多１个亿的投资。

２．若用于化工，则后续的调比过程需要大量蒸汽，废锅产生的蒸汽约６０－７０％用于调比，真正能量回收的好处不大，用高投资的废锅而取得的效益不大。

三、原料要求Ｓｈｅｌｌ煤气化工艺对煤种有广泛的适应性，由于采用粉煤进料和高温、加压气化，故对煤的粘结性、机械强度、水分、灰分、挥发分等要求不是十分严格，但从技术角度考虑仍有一定要求。

水分（收到基水分）：褐煤６％～１０％，其它１％～６％，灰分干基＜２４％，灰熔点ＦＴ＜１３５０℃，粒度＜０．１５ｍｍ的＞９０％。

１．煤的灰熔点是加压干粉气化选择原料的主要条件，一般选择灰熔融流动温度ＦＴ在１４００℃以下的烟煤，ＦＴ超过１５００℃的煤不宜采用。

２．煤的活性要好，一般以烟煤和褐煤为主。

３．灰渣的粘温特性碱性组分含量高，一般碱／酸应大于０．３。

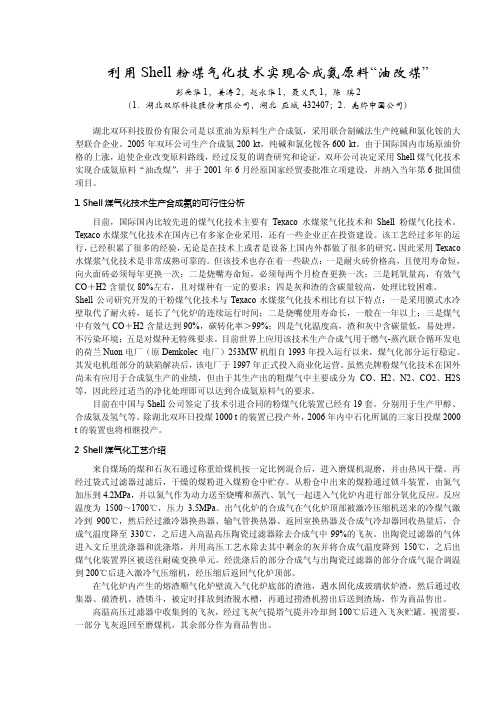

利用Shell粉煤气化技术实现合成氨原料“油改煤”彭爱华1，姜涛2，赵永华1，聂义民1，陈琪2（1．湖北双环科技股份有限公司，湖北应城 432407；2．壳牌中国公司）湖北双环科技股份有限公司是以重油为原料生产合成氨，采用联合制碱法生产纯碱和氯化铵的大型联合企业。

2005年双环公司生产合成氨200 kt，纯碱和氯化铵各600 kt。

由于国际国内市场原油价格的上涨，迫使企业改变原料路线，经过反复的调查研究和论证，双环公司决定采用Shell煤气化技术实现合成氨原料“油改煤”，并于2001年6月经原国家经贸委批准立项建设，并纳入当年第6批国债项目。

1 Shell煤气化技术生产合成氨的可行性分析目前，国际国内比较先进的煤气化技术主要有Texaco水煤浆气化技术和Shell粉煤气化技术。

Texaco水煤浆气化技术在国内已有多家企业采用，还有一些企业正在投资建设。

该工艺经过多年的运行，已经积累了很多的经验，无论是在技术上或者是设备上国内外都做了很多的研究，因此采用Texaco 水煤浆气化技术是非常成熟可靠的。

但该技术也存在着一些缺点：一是耐火砖价格高，且使用寿命短，向火面砖必须每年更换一次；二是烧嘴寿命短，必须每两个月检查更换一次；三是耗氧量高，有效气CO＋H2含量仅80%左右，且对煤种有一定的要求；四是灰和渣的含碳量较高，处理比较困难。

Shell公司研究开发的干粉煤气化技术与Texaco水煤浆气化技术相比有以下特点：一是采用膜式水冷壁取代了耐火砖，延长了气化炉的连续运行时间；二是烧嘴使用寿命长，一般在一年以上；三是煤气中有效气CO＋H2含量达到90%，碳转化率＞99%；四是气化温度高，渣和灰中含碳量低，易处理，不污染环境；五是对煤种无特殊要求。

目前世界上应用该技术生产合成气用于燃气-蒸汽联合循环发电的荷兰Nuon电厂（原Demkolec 电厂）253MW机组自1993年投入运行以来，煤气化部分运行稳定。

其发电机组部分的缺陷解决后，该电厂于1997年正式投入商业化运营。

Shell炉煤气化工艺介绍目录1.概述1.1.发展历史1.2. Shell炉煤气化工艺主要特点2.工艺流程2.1. Shell炉气化工艺流程简图2.2.Shell炉气化工艺流程简述3.气化原理3.1粉煤的干燥及裂解与挥发物的燃烧气化3.2.固体颗粒与气化剂(氧气、水蒸气)间的反应3.3.生成的气体与固体颗粒间的反应3.4.反应生成气体彼此间进行的反应4.操作条件下对粉煤气化性能的影响4.1气化压力对粉煤气化性能的影响4.2氧煤比对粉煤气化性能的影响4.3蒸汽煤比对粉煤气化性能的影响4.4.影响加压粉煤气化操作的主要因素4.5煤组分变化的影响4.6 除煤以外进料“质量”变化的影响5.工艺指标6.Shell炉气化工艺消耗定额及投资估算7. 环境评价1.概述1.1.发展历史Shell煤气化工艺(Shell Coal Gasfication Process)简称SCGP，是由荷兰Shell国际石油公司(Shell International Oil Products B. V.)开发的一种加压气流床粉煤气化技术。

Shell煤气化工艺的发展主要经历了如下几个阶段。

(l)概念阶段20世纪70年代初期的石油危机引发了Shell公司对煤气化的兴趣，1972年Shell公司决定开发煤气化工艺时，对所开发的工艺制定了如下标准:①对煤种有广泛的适应性，基本可气化世界上任何煤种;②环保问题少，有利于环境保护;③高温气化，防止焦油和酚等有机副产品的生成，并促进碳的转化;④气化装置工艺及设备具有高度的安全性和可靠性;⑤气化效率高，单炉生产能力大。

根据上述原则，通过固定床、流化床和气流床三种不同连续气化工艺的对比，对今后煤气化工艺的开发形成了如下基本概念:①采用加压气化，设备结构紧凑，气化强度大;②选用气流床气化工艺，生产能力大，气化炉结构简单;③采用纯氧气化，气化温度高，气化效率高，合成气中有效气CO十H2含量高;④熔渣气化、冷壁式气化炉，熔渣可以保护炉壁，并确保产生的废渣无害，⑤对原料煤的粒度无特殊要求，干煤粉进料，有利于碳的转化。

·270·2016年7月 第8卷技术论坛工程技术浅析SHELL煤气化技术赵 野神华鄂尔多斯煤制油分公司，内蒙古 鄂尔多斯 017209摘 要：随着国内近年掀起的煤化工热潮，Shell煤气化工艺以其高效、安全和环保的特点，成为很多企业的首选工艺之一。

本文介绍了Shell煤气化的工艺原理、特点，煤种的选择，气化炉炉温偏高和偏低的参数变化和影响，气化炉温度监测，煤烧嘴与烧嘴罩损坏泄漏的一般原因及影响，以及对Shell煤气化未来的展望。

关键词：壳牌煤气化；气化炉的特点；煤种；炉温；烧嘴罩中图分类号：TQ546 文献标识码：A 文章编号：1671-5586（2016）64-0270-021 引言能源和环境是人类赖以生存与发展的基础，然而当今世界正面临着能源短缺、环境污染和温室效应等诸多问题，如何实现人类社会、经济与环境的协调可持续发展，已经引起国际社会的普遍关注。

人类必须在化石能源濒临枯竭和生存环境濒临崩溃之前，完成替代能源和相关技术的开发。

我国是能源消耗大国，而且煤多油少气贫，那么煤转气转油将是未来发展的趋势，它将带动经济的发展，也是国家能源战略储备的一部分。

壳牌煤气化技术的出现为洁净能源的开发指明方向，产品具有节能降耗，应用广泛的特点。

以下是结合自己在工作中的实践和对壳牌煤气化的所知进行分析探讨。

2 SHELL煤气化的原理和特点2.1 SHELL煤气化的工艺原理Shell煤气化技术是目前世界上较为先进的第二代粉煤气化技术之一，气化过程也是在高温加压下进行的。

其进料方式是将碎煤磨成0.1mm以下、水分2%以下的细粉，高压氮气通过特殊的喷嘴将粉煤送进炉膛，与被蒸汽稀释的氧气在气化炉内高温高压下气化形成合成气（CO+H2＞90%）、飞灰和熔渣[1]。

该技术工艺流程较简单，原煤经碎煤后送至磨煤机，磨成的细粉被热惰性气体干燥，由高压氮气将干煤粉送入气化炉，另外高压氧气和中压过热蒸汽混合后也由喷嘴喷入炉内。

SHELL煤气化工艺与TEXACO水煤浆气化工艺的比较SHELL煤气化工艺与TEXACO水煤浆气化工艺，是当前先迚而又成熟的两种煤气化技术，已成功地在工业规模上应用多年。

现将两种气化工艺对比分析如下：（1）原料的适应性SHELL煤气化是洁净的煤气化工艺，可以使用褐煤、次烟煤、烟煤、无烟煤等煤种以及石油焦为原料，也可使用两种煤掺合的混煤。

幵成功地将高灰分（5.7～24.5%，最高35%）、高水分（4.5～30.7%）和高硫分的劣质煤种迚行气化。

对于原料煤和燃料煤价差较大地区有可能使其两者合一，既简化贮运系统可又降低生产成本。

对SHELL 煤粉气化工艺，煤种选择已经不是气化技术的制约因素，而是经济因素。

可见该工艺在煤种选择上极具灵活性。

在TEXACO水煤浆气化工艺中也能使用很多煤种：如烟煤、次烟煤、石油焦和煤液化残渣，因而对原料适应性同样是很广的。

但是在煤种选择上需考虑以下两点：1应选用含水低，尤其是内水含量低的煤种，以满足制取高浓度水煤浆的需要；2选用灰融点低和灰粘度适宜的煤种。

灰融点FT（T3）最好低于1300℃，以利于控制合适的气化温度，延长炉内耐火砖的使用寿命，达到降低消耗减轻成本的目的。

（2）入炉煤的准备原料用煤通常是粉、粒混杂不均，需筛选和研磨破碎使其达到一定粒度，以满足输送和气化操作要求。

在SHELL煤气化工艺中，将煤研磨至气化合适粒度的同时，用惰性气体的热风迚行干燥。

出磨机时煤粉的粒度90%wt<100μ，对本项目煤种，煤粉含水量控制在5%（wt）左右，以满足气相输送干粉迚料的要求。

在TEXACO水煤浆气化工艺中，通常采用一段湿磨工艺，小于10毫米粉煤与水、添加剂同时加至磨煤机，过筛后制得高浓度水煤浆。

制浆要求煤粉的“粗”“细”颗粒要有合理比例：一般通过420μ煤粉占90～95%，通过44μ占25～35%较为适宜。

研磨操作中加入稳定剂后，可使煤浆浓度提高1～2%，使煤浆浓度达到60～67%工业应用的水平。
