Zeroleft: 当前非零系数之前所有零的个数，初始值为TotalZeros
HR.2un6_b4eforCe：A游V程 LC 下面两种情况不需要编码： 最后一个非零系数（反Z方向）前零的个数 没有剩余的零可以编码，∑ Run_before=total_zeros
本例题中：0 3 0 1 -1 -1 0 1 0 0 0 。。。。。
HEVC视频编码标准之熵编码
——基于上下文的自适应二进制算术编码CABAC （Context-based Adapting Binary Arithmetic Coding）
郑明魁
数字电视智能化技术国家地方联合工程研究中心
熵编码基础
目前的视频编码标准主要通过去除空间冗余、时间冗余与编码冗余 来实现压缩。编码器将多种算法有效的结合起来达到较高的压缩性能 ，主要相关技术包括预测编码、变换编码、量化和熵编码技术。
熵编码原理
1.算术编码 Arithmetic Coding（二进制）
在编码过程中，输入数据流中 的信源符号被分为大概率符号 (MPS)和小概率符号(LPS)。
LPS的概率记为Q， MPS的概率记为P=1-Q
熵编码原理 算术编码的唯一性和效率

新一代的视频编码标准H.264

新一代的视频编码标准H.264

新一代的视频编码标准H.264文 / 摘要：H.264是国际电联最新通过的新一代甚低码率视频编码标准。

本文旨在阐述H.264视频编码标准的关键技术，并介绍了其在视频会议中的应用。

关键词：H.264 视频编码多帧预测视频会议一、引言ITU-T和ISO/IEC JTC1是目前国际上制定视频编码标准的正式组织，ITU-T的标准称之为建议，并命名为H.26x 系列，比如H.261、H.263等。

ISO/IEC的标准称为MPEG-x，比如MPEG-1、MPEG-2、MPEG-4等。

H.26x系列标准主要用于实时视频通信，比如视频会议、可视电话等；MPEG系列标准主要用于视频存储(DVD) 、视频广播和视频流媒体（如基于Internet、 DSL的视频，无线视频等等）。

除了联合开发H.262/MPEG-2标准外，大多数情况下，这两个组织独立制定相关标准。

自1997年，ITU-T VCEG与ISO/IEC MPEG再次合作，成立了Joint Video Team (JVT)，致力于开发新一代的视频编码标准H.264。

1998年1月，开始草案征集；1999年9月，完成了第一个草案；2001年5月，制定了其测试模式TML-8；2002年6月，JVT第5次会议通过了H.264的FCD板；2002年12月，ITU-T 在日本的会议上正式通过了H.264标准，并于2003年5月正式公布了该标准。

国际电信联盟将该系统命名为H.264/AVC，国际标准化组织和国际电工委员会将其称为14496-10/MPEG-4 AVC。

二、H.264标准概述H.264和以前的标准一样，也是DPCM加变换编码的混合编码模式。

但它采用“回归基本”的简洁设计，不用众多的选项，获得比H.263++好得多的压缩性能；加强了对各种信道的适应能力，采用“网络友好”的结构和语法，有利于对误码和丢包的处理；应用目标范围较宽，以满足不同速率、不同解析度以及不同传输（存储）场合的需求。

H265视频编码标准详解

H265视频编码标准详解

数字视频编解码技术标准及其发展趋势解读下一代视频压缩标准HEVC(H.265) 在数字视频应用产业链的快速发展中，面对视频应用不断向高清晰度、高帧率、高压缩率方向发展的趋势，当前主流的视频压缩标准协议H.264(AVC)的局限性不断凸显。

同时，面向更高清晰度、更高帧率、更高压缩率视频应用的HEVC(H.265)协议标准应运而生。

本文重点分析了下一代视频压缩协议标准HEVC(H.265)的技术亮点，并对其在未来应用中将给整个产业带来的深刻变化予以展望。

H.264(AVC)从2003年5月草稿发布以来，凭借其相对于以往的视频压缩标准在压缩效率以及网络适应性方面的明显优势，逐步成为视频应用领域的主流标准。

根据MeFeedia 的数据，由于iPad 以及其它新兴设备大多支持H.264 硬件加速，至2011年底，80%的视频使用H.264编码，并且随着支持H.264解码的设备不断增多，这一占有率还将进一步增长。

但是，随着数字视频应用产业链的快速发展，视频应用向以下几个方向发展的趋势愈加明显：l 高清晰度(Higher Definition)：数字视频的应用格式从720 P向1080 P全面升级，在一些视频应用领域甚至出现了4K x 2K、8K x 4K的数字视频格式;l 高帧率(Higher frame rate )：数字视频帧率从30 fps向60fps、120fps甚至240fps的应用场景升级;l 高压缩率(Higher Compression rate )：传输带宽和存储空间一直是视频应用中最为关键的资源，因此，在有限的空间和管道中获得最佳的视频体验一直是用户的不懈追求。

由于数字视频应用在发展中面临上述趋势，如果继续采用H.264编码就出现的如下一些局限性：(1) 宏块个数的爆发式增长，会导致用于编码宏块的预测模式、运动矢量、参考帧索引和量化级等宏块级参数信息所占用的码字过多，用于编码残差部分的码字明显减少。

数字视频压缩技术H264详解

数字视频压缩技术H264详解

数字视频压缩技术H264详解一个基于分组方式的接口，打包和相应的信令属于NAL的一部分。

这样，高编码效率和网络友好性的任务分别由VCL和NAL来完成。

VCL层包括基于块的运动补偿混合编码和一些新特性。

与前面的视频编码标准一样，H.264没有把前处理和后处理等功能包括在草案中，这样可以增加标准的灵活性。

NAL负责使用下层网络的分段格式来封装数据，包括组帧、逻辑信道的信令、定时信息的利用或序列结束信号等。

例如，NAL支持视频在电路交换信道上的传输格式，支持视频在Internet上利用RTP/UDP/IP传输的格式。

NAL包括自己的头部信息、段结构信息和实际载荷信息，即上层的VCL数据。

（如果采用数据分割技术，数据可能由几个部分组成）。

（2）高精度、多模式运动估计H.264支持1/4或1/8像素精度的运动矢量。

在1/4像素精度时可使用6抽头滤波器来减少高频噪声，对于1/8像素精度的运动矢量，可使用更为复杂的8抽头的滤波器。

在进行运动估计时，编码器还可选择“增强”内插滤波器来提高预测的效果。

在H.264的运动预测中，一个宏块（MB）可以按图2被分为不同的子块，形成7种不同模式的块尺寸。

这种多模式的灵活和细致的划分，更切合图像中实际运动物体的形状，大大提高了运动估计的精确程度。

在这种方式下，在每个宏块中可以包含有1、2、4、8或16个运动矢量。

在H.264中，允许编码器使用多于一帧的先前帧用于运动估计，这就是所谓的多帧参考技术。

例如2帧或3帧刚刚编码好的参考帧，编码器将选择对每个目标宏块能给出更好的预测帧，并为每一宏块指示是哪一帧被用于预测。

（3）4某4块的整数变换H.264与先前的标准相似，对残差采用基于块的变换编码，但变换是整数操作而不是实数运算，其过程和DCT基本相似。

这种方法的优点在于：在编码器中和解码器中允许精度相同的变换和反变换，便于使用简单的定点运算方式。

也就是说，这里没有“反变换误差”。

变换的单位是4某4块，而不是以往常用的8某8块。

视频编码标准H.264及其快速实现算法q

视频编码标准H.264及其快速实现算法q
以及计算机的处理速度增加了极大的压力。解决这个问题单纯用增加存储器容量 和通信信道的带宽及提高计算机的运算速度等办法是不经济也是不现实的。视频 数据压缩编码技术是行之有效的方法。采用先进的数字视频压缩技术将数字化的 视频信息的数据量压缩， 既节省了存储空间， 又提高了通信的传输效率， 使得视频
及其通信业务成为可能。

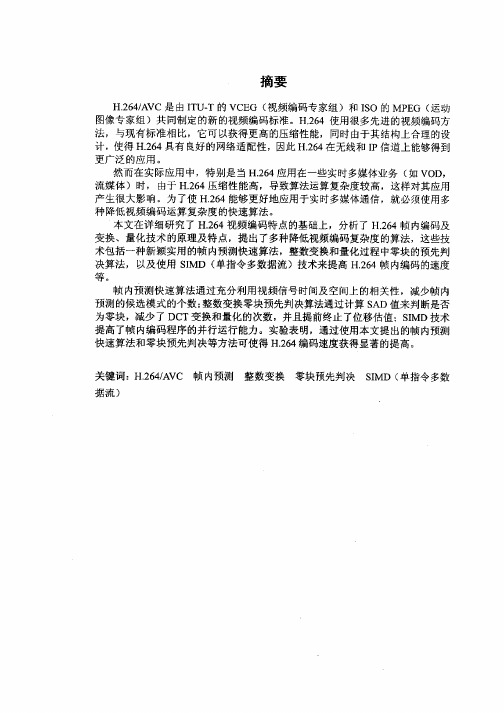

摘要
Ｈ２４ Ｖ Ｃ是由ＩＵＴ的Ｖ Ｅ （ ． ／ ６Ａ Ｔ－ Ｃ Ｇ 视频编码专家组）和 ＩＯ的ＭＰ Ｇ （ Ｓ Ｅ 运动 图像专家组）共同制定的新的视频编码标准。Ｈ２４使用很多先进的视频编码方 ． ６ 法，与现有标准相比，它可以获得更高的压缩性能，同时由于其结构上合理的设 计， 使得 Ｈ２４ ． 具有良 ６ 好的网络适配性， 因此 Ｈ２４ ． 在无线和 Ｉ 信道上能够得到 ６ Ｐ 更广泛的应用。 然而在实际应用中，特别是当Ｈ２４ ． 应用在一些实时多媒体业务 〔 Ｏ ＞ ６ 如Ｖ Ｄ 流媒体）时，由于 Ｈ２４压缩性能高，导致算法运算复杂度较高，这样对其应用 ． ６ 产生很大影响。为了使 Ｈ２４能够更好地应用于实时多媒体通信，就必须使用多 ． ６ 种降低视频编码运算复杂度的快速算法。 本文在详细研究了 Ｈ２４ ． 视频编码特点的基础上，分析了 Ｈ２４ ６ ． 帧内编码及 ６ 变换、量化技术的原理及特点， 提出了多种降低视频编码复杂度的算法，这些技 术包括一种新颖实用的帧内预测快速算法， 整数变换和量化过程中零块的预先判 决算法，以及使用 Ｓ Ｉ （ ＭＤ 单指令多数据流）技术来提高 Ｈ２４帧内编码的速度 ． ６
ｐ ｄ ｔｎ ｉ ． ｒ ｉｉ ｃｄ ｇ ｅ ｃｏ ｏ ｎ
Ｅ ｐｒ ｅ ａ ｅ ｌ ｓ ｔ ｔ ｐｅ ｆ ｉ ｉｏｖ ｕｌ ｍ ｒ ｅ ｗ ｎ ｔ ｒ ｕｓ ｗ ｔ ｓｅ ｏ ｃｄ ｇ ｂｉ ｓ ｉｐ ｖｄ ｅ ｘｅｍ ｎ ｌ ｔ ｈ ｈ ｈ ｉ ｓ ｏ ａ ｅ ｄ ｏ ｎ ｓ ｏ ｙ ｏ ｈ

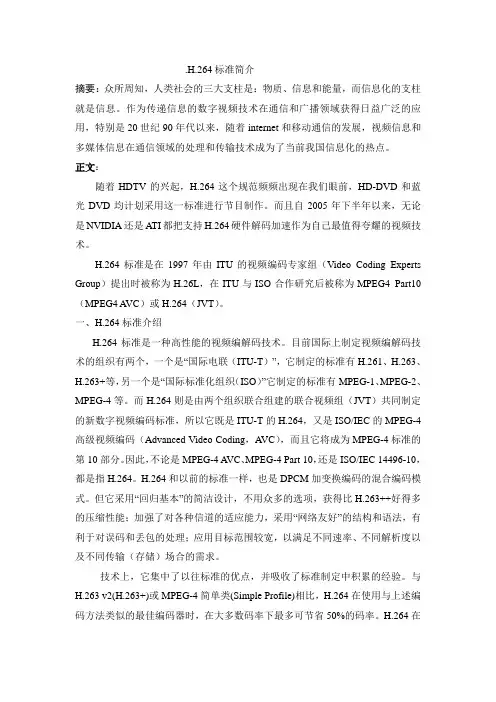

H.264和H.265技术知识大全2017-7-9

H.264和H.265技术知识大全2017-7-9

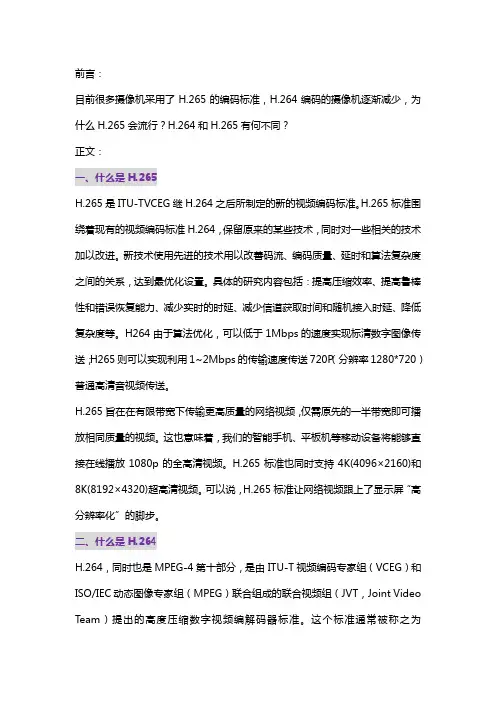

前言：目前很多摄像机采用了H.265的编码标准，H.264编码的摄像机逐渐减少，为什么H.265会流行？H.264和H.265有何不同？正文：一、什么是H.265H.265是ITU-TVCEG继H.264之后所制定的新的视频编码标准。

H.265标准围绕着现有的视频编码标准H.264，保留原来的某些技术，同时对一些相关的技术加以改进。

新技术使用先进的技术用以改善码流、编码质量、延时和算法复杂度之间的关系，达到最优化设置。

具体的研究内容包括：提高压缩效率、提高鲁棒性和错误恢复能力、减少实时的时延、减少信道获取时间和随机接入时延、降低复杂度等。

H264由于算法优化，可以低于1Mbps的速度实现标清数字图像传送；H265则可以实现利用1~2Mbps的传输速度传送720P（分辨率1280*720）普通高清音视频传送。

H.265旨在在有限带宽下传输更高质量的网络视频，仅需原先的一半带宽即可播放相同质量的视频。

这也意味着，我们的智能手机、平板机等移动设备将能够直接在线播放1080p的全高清视频。

H.265标准也同时支持4K(4096×2160)和8K(8192×4320)超高清视频。

可以说，H.265标准让网络视频跟上了显示屏“高分辨率化”的脚步。

二、什么是H.264H.264，同时也是MPEG-4第十部分，是由ITU-T视频编码专家组（VCEG）和ISO/IEC动态图像专家组（MPEG）联合组成的联合视频组（JVT，Joint Video Team）提出的高度压缩数字视频编解码器标准。

这个标准通常被称之为H.264/AVC（或者AVC/H.264或者H.264/MPEG-4AVC或MPEG-4/H.264 AVC）而明确的说明它两方面的开发者。

H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG-4的1.5～2倍。

举个例子，原始文件的大小如果为88GB，采用MPEG-2压缩标准压缩后变成3.5GB，压缩比为25∶1，而采用H.264压缩标准压缩后变为879MB，从88GB到879MB，H.264的压缩比达到惊人的102∶1。

高清视频编码标准的比较与分析研究

高清视频编码标准的比较与分析研究摘要：随着高清视频的普及，各种视频编码标准也应运而生。

本文通过对几个主要的高清视频编码标准进行比较与分析，探讨它们的优缺点和适用场景，以期为用户在选择合适的视频编码标准时提供参考。

引言：高清视频作为一种高质量的数字媒体产品，具有更清晰、更丰富的画面和更流畅的动态效果，对视频编码标准提出了更高的要求。

本文将比较分析几个主要的高清视频编码标准，包括H.264、H.265和VP9。

一、H.264标准H.264是一种广泛应用的视频编码标准，被广泛用于数字电视、视频存储和互联网传输等领域。

它采用了先进的编码算法，能够实现高质量的视频压缩，并在保证视频质量的同时降低带宽的占用。

然而，H.264标准的缺点是编码复杂度较高，对硬件性能要求较高，同时在处理高分辨率和高帧率视频时可能出现性能瓶颈。

二、H.265标准H.265是H.264的后继者，也被称为HEVC（High Efficiency Video Coding）。

H.265标准相对于H.264标准来说，在视频质量和压缩效率方面有了显著的提升。

它在相同视频质量下能够实现更低的比特率，减少了网络带宽的占用。

此外，H.265标准还支持更高的分辨率和帧率，对于处理4K 和8K视频来说更加出色。

三、VP9标准VP9是由Google开发的免费开源视频编码标准，主要用于互联网视频的传输和存储。

与H.264和H.265相比，VP9标准具有更高的压缩效率和更低的比特率。

它的特点是编码质量高，能有效地处理高分辨率视频。

然而，由于VP9标准主要用于互联网视频，对硬件性能的要求较高，对于低功耗设备来说可能存在一定的挑战。

四、比较与分析1. 视频质量：从视频质量的角度来看，H.264、H.265和VP9标准都能够提供高质量的视频压缩，其中H.265标准相对于H.264标准来说有了明显的提升，而VP9标准在相同比特率下能够获得更好的视频质量。

2. 压缩效率：在压缩效率方面，H.265标准相对于H.264标准来说，能够实现更低的比特率，提高了网络传输的效率。

H.265标准的三大技术特性

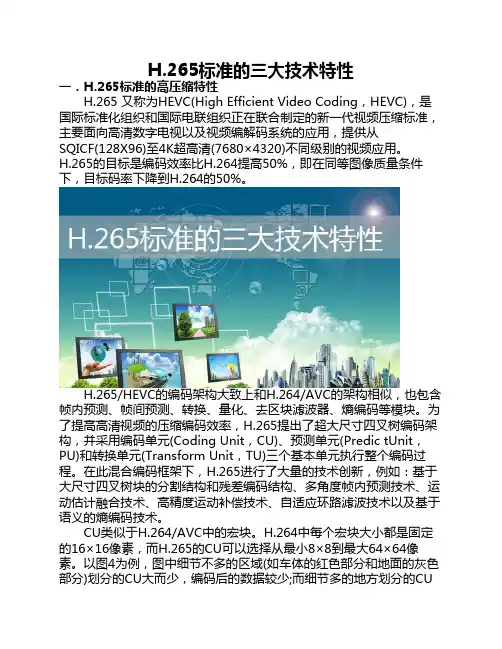

H.265标准的三大技术特性一．H.265标准的高压缩特性H.265 又称为HEVC(High Efficient Video Coding，HEVC)，是国际标准化组织和国际电联组织正在联合制定的新一代视频压缩标准，主要面向高清数字电视以及视频编解码系统的应用，提供从SQICF(128X96)至4K超高清(7680×4320)不同级别的视频应用。

H.265的目标是编码效率比H.264提高50%，即在同等图像质量条件下，目标码率下降到H.264的50%。

H.265/HEVC的编码架构大致上和H.264/AVC的架构相似，也包含帧内预测、帧间预测、转换、量化、去区块滤波器、熵编码等模块。

为了提高高清视频的压缩编码效率，H.265提出了超大尺寸四叉树编码架构，并采用编码单元(Coding Unit，CU)、预测单元(Predic tUnit，PU)和转换单元(Transform Unit，TU)三个基本单元执行整个编码过程。

在此混合编码框架下，H.265进行了大量的技术创新，例如：基于大尺寸四叉树块的分割结构和残差编码结构、多角度帧内预测技术、运动估计融合技术、高精度运动补偿技术、自适应环路滤波技术以及基于语义的熵编码技术。

CU类似于H.264/AVC中的宏块。

H.264中每个宏块大小都是固定的16×16像素，而H.265的CU可以选择从最小8×8到最大64×64像素。

以图4为例，图中细节不多的区域(如车体的红色部分和地面的灰色部分)划分的CU大而少，编码后的数据较少;而细节多的地方划分的CU较小而多，编码后的数据较多，这样就对图像进行了有重点的编码，提高了编码效率。

PU是进行预测的基本单元。

H.265使用PU来实现对每一个CU单元的预测过程。

PU尺寸受限于其所属的CU，可以是例如64×64像素的方块，也可以是例如64×32像素的矩形。

第5章 数字视频技术

第5章数字视频技术目录一、数字视频基础 (1)1．帧和帧速率 (1)2、扫描方式和场 (2)3、视频时间码 (3)4、像素与分辨率 (3)5、帧宽高比与像素宽高比 (5)6、标清和高清 (6)7、电视信号 (6)⑴、电影的放映原理： (6)⑵、电视工作原理 (7)⑶、电视制式 (7)二、视频编码： (9)三、常见的视频格式： (10)四、影视节目制作的基本流程 (11)1、前期准备： (11)2、现场录制： (12)3、后期制作： (12)数字视频技术是当前主流的视觉媒体形式。

视频信息处理是多媒体制作中的一个重要内容，比如新闻的片头、教学录像、影视作品中的一些特写镜头以及令人眼花缭乱的广告片都是采用数字信息处理技术做的，是基于现实基础加工的产品。

数字视频是对模拟视频信号进行数字化后的产物，它是基于数字技术记录视频信息的。

模拟视频可以通过视频采集卡将模拟视频信号进行A/D(模／数)转换，这个转换过程就是视频捕捉(或采集过程)，将转换后的信号采用数字压缩技术存入计算机磁盘中就成为数字视频。

一、数字视频基础首先来了解数字视频技术中的一些基础知识。

1．帧和帧速率视频是由一系列静态影像组成的，每一个单幅影像画面称为一帧。

因为人类眼睛具有视觉暂留现象，所以一张张连续的图片会产生动态画面效果。

帧速率也是描述视频信号的一个重要概念，是指每秒刷新图片的帧数，也可以理解为图形处理器每秒的刷新次数，单位是帧/秒（fps）。

对于PAL制式电视系统，帧速率为25帧/秒（FPS），对于NTSC制式电视系统，帧速率为29.97帧/秒（FPS）。

帧速率越高，每秒用来播放图像序列的帧数就越多，产生的动画效果也就越流畅。

不过，帧速率越高，产生的数据量就越大，需要占用的带宽就会越多，所以电视系统都采用隔行扫描方法来显示图像。

2、扫描方式和场现今观看视频画面的渠道越来越多，如电视机、电脑显示器、手机屏幕等，大家在观看它们呈现的画面同时，是否想过每一幅（帧）画面是如何显示出来的呢？电视机，显示器都是以电子枪扫描的方式来显示图像。

h265(HEVC)编解码相关技术概述

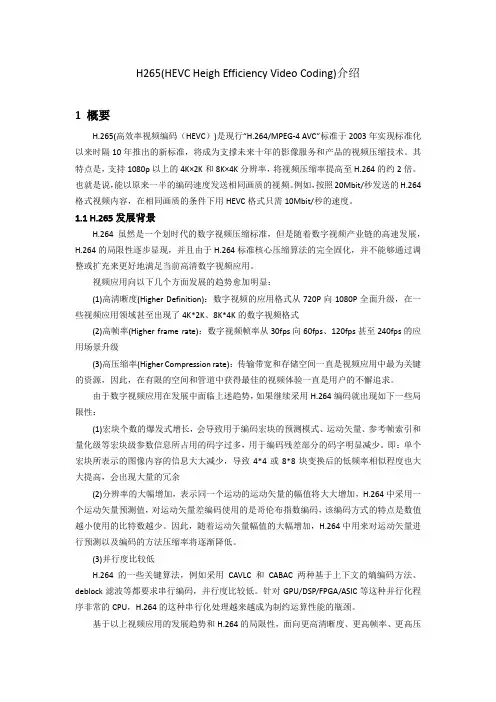

H265(HEVC Heigh Efficiency Video Coding)介绍1 概要H.265(高效率视频编码（HEVC）)是现行“H.264/MPEG-4 AVC”标准于2003年实现标准化以来时隔10年推出的新标准，将成为支撑未来十年的影像服务和产品的视频压缩技术。

其特点是，支持1080p以上的4K×2K和8K×4K分辨率，将视频压缩率提高至H.264的约2倍。

也就是说，能以原来一半的编码速度发送相同画质的视频。

例如，按照20Mbit/秒发送的H.264格式视频内容，在相同画质的条件下用HEVC格式只需10Mbit/秒的速度。

1.1 H.265发展背景H.264虽然是一个划时代的数字视频压缩标准，但是随着数字视频产业链的高速发展，H.264的局限性逐步显现，并且由于H.264标准核心压缩算法的完全固化，并不能够通过调整或扩充来更好地满足当前高清数字视频应用。

视频应用向以下几个方面发展的趋势愈加明显：(1)高清晰度(Higher Definition)：数字视频的应用格式从720P向1080P全面升级，在一些视频应用领域甚至出现了4K*2K、8K*4K的数字视频格式(2)高帧率(Higher frame rate)：数字视频帧率从30fps向60fps、120fps甚至240fps的应用场景升级(3)高压缩率(Higher Compression rate)：传输带宽和存储空间一直是视频应用中最为关键的资源，因此，在有限的空间和管道中获得最佳的视频体验一直是用户的不懈追求。

由于数字视频应用在发展中面临上述趋势，如果继续采用H.264编码就出现如下一些局限性：(1)宏块个数的爆发式增长，会导致用于编码宏块的预测模式、运动矢量、参考帧索引和量化级等宏块级参数信息所占用的码字过多，用于编码残差部分的码字明显减少。

即：单个宏块所表示的图像内容的信息大大减少，导致4*4或8*8块变换后的低频率相似程度也大大提高，会出现大量的冗余(2)分辨率的大幅增加，表示同一个运动的运动矢量的幅值将大大增加，H.264中采用一个运动矢量预测值，对运动矢量差编码使用的是哥伦布指数编码，该编码方式的特点是数值越小使用的比特数越少。
