油罐呼吸阀的选用

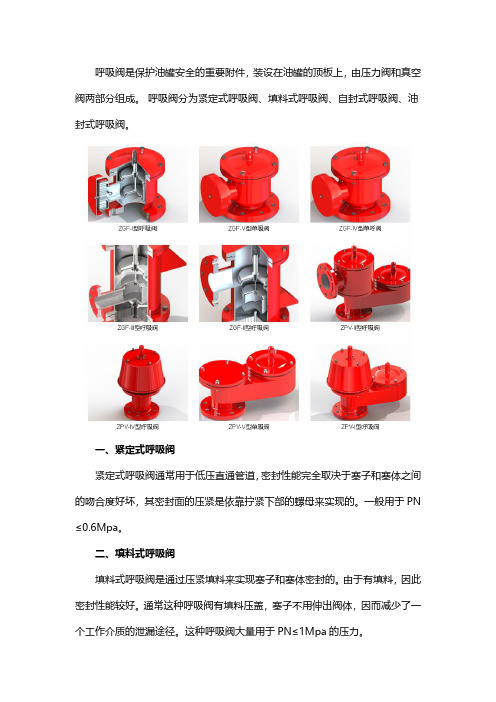

呼吸阀是保护油罐安全的重要附件，装设在油罐的顶板上，由压力阀和真空阀两部分组成。

呼吸阀分为紧定式呼吸阀、填料式呼吸阀、自封式呼吸阀、油封式呼吸阀。

一、紧定式呼吸阀
紧定式呼吸阀通常用于低压直通管道，密封性能完全取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。

一般用于PN ≤0.6Mpa。

二、填料式呼吸阀
填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。

由于有填料，因此密封性能较好。

通常这种呼吸阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。

这种呼吸阀大量用于PN≤1Mpa的压力。

三、自封式呼吸阀
自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。

塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。

四、油封式呼吸阀
现在呼吸阀的应用范围不断扩大，出现了带有强制润滑的油封式呼吸阀。

由于强制润滑使塞子和塞体的密封面间形成一层油膜。

这样密封性能更好，开闭省力，防止密封面受到损伤。

以上就是理航达机械设备为大家介绍的关于呼吸阀有哪几种的相关内容，希望对大家有所帮助！理航达机械设备温馨提示大家：在选择呼吸阀的时候，要根据自己的需要，选择适合的产品，才能将呼吸阀的作用发挥到最大。

石油储罐呼吸阀标准一、范围本标准规定了石油储罐呼吸阀的技术要求、检验规则、包装、运输及贮存。

本标准适用于石油、化工、医药、食品等行业的石油储罐呼吸阀。

二、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 13347-2018 石油罐车用紧急切断阀三、术语和定义石油储罐呼吸阀（以下简称呼吸阀）是指设置在石油储罐顶部，在储罐内部压力大于外部压力时开启，使储罐内部压力与外部压力平衡；在储罐内部压力小于外部压力时关闭，阻止外部压力进入储罐内部的装置。

四、呼吸阀技术要求1. 呼吸阀应符合相关标准和规范的要求，并按照有关设计图纸进行制造和检验。

2. 呼吸阀的材质应符合相关标准的要求，并具有良好的耐腐蚀性能。

3. 呼吸阀的结构应简单、紧凑，便于安装和维护。

4. 呼吸阀的开启压力应符合设计要求，并具有可靠的密封性能。

5. 呼吸阀的耐压性能应符合相关标准的要求，并经过试验验证。

6. 呼吸阀的防爆性能应符合相关标准的要求，并经过试验验证。

7. 呼吸阀的外观应整洁，无明显损伤和变形。

五、检验规则及方法1. 呼吸阀制造完成后，应按照相关标准和规范的要求进行检验，并做好记录。

2. 外观检验：检查呼吸阀的外观是否整洁，无明显损伤和变形。

3. 尺寸检验：检查呼吸阀的尺寸是否符合设计要求。

4. 压力试验：在呼吸阀上施加规定的压力，检查其密封性能和耐压性能是否符合要求。

5. 防爆试验：按照相关标准的要求进行防爆试验，验证呼吸阀的防爆性能是否符合要求。

6. 检验结果应符合相关标准和设计要求，否则应进行返修或更换。

六、包装、运输及贮存1. 呼吸阀应按照相关标准的要求进行包装，并标明产品名称、型号、规格、数量等信息。

2. 运输过程中应采取措施防止呼吸阀受到机械损伤和污染。

石油化工储罐呼吸阀的计算选型摘要：呼吸阀是常压和低压储罐常用附件之一，用于维持储罐内外稳定的压力差，从而保护储罐。

本文简单介绍了呼吸阀的一般原理和分类，分析了国内外规范中的计算选型方法，并结合实际工程案例进行了选型计算。

关键词：呼吸阀，概述，计算，选型呼吸阀是低压和常压储罐常用的安全附件，其技术成熟，性能稳定，可实现自动自主呼/吸调节储罐的压力，防止储罐破裂或被抽瘪。

同时，呼吸阀还在一定程度上减少罐内介质因挥发造成的损耗[1]。

由于储罐的占地面积大，储存介质常具有易燃、易爆等危险特性，并且储罐存储的介质都具有一定的经济价值，所以用呼吸阀保证储罐的安全显得尤为重要。

一、呼吸阀的选型计算1.呼吸阀的选型呼吸阀计算选型关键是呼吸阀通气量的计算。

在计算通气量时，需要知道储在各种工况下分别的进出情况。

存储介质本身的闪点也会影响到通气量的计算。

对于热呼吸量的计算，还需要考虑当地最大温升和温降。

2.呼吸阀计算规范在《API 2000-2014 Venting Atmospheric and Low-pressure Storage Tanks》中，对正常的吸入、呼出工况的计算方法与国内规范差别不大，对于热呼出工况，API2000中给出了两种不同的计算方法。

下文将分工况详述。

2.1呼出工况（Out-breathing）对于不易挥发的液体，且储罐气相蒸汽压小于5.0KPa时，呼吸阀呼出量Vop等于液体进罐量Vpf。

在SI单位制下即：对易挥发性液体，且储罐气相蒸汽压大于等于5.0KPa时，呼吸阀呼出量Vop等于液体进罐量Vpf。

在SI单位制下即：呼出量计算中所用的体积值为实际温度、压力下的体积，所以呼出量的单位为m3/h。

2.2吸入工况（Inbreathing）呼吸阀吸入工况相对单一，主要是由于罐内液体的排出。

呼吸阀呼出量Vip等于液体进罐量Vpe。

在SI单位制下即：特别应该注意的是，吸入工况最终计算得到的呼出量是标况下每小时吸入空气的体积，单位为Nm3/h。

呼吸阀标准型号
呼吸阀是一种用于控制管道压力的阀门，它能够自动调节管道内的压力，防止因压力过高而引发的事故。

呼吸阀的标准型号通常由字母和数字组成，这些字母和数字代表了阀门的各种参数和特性。

例如，ZFQ-1型呼吸阀是一种常见的标准型号，其中“Z”代表真空，“F”代表封闭，“Q”代表球阀，“1”代表公称压力为1.0MPa。

这种呼吸阀主要用于化工、石油等行业的气体输送管道上，能够有效地防止管道内的气体压力过高或过低。

除了ZFQ-1型呼吸阀外，还有许多其他类型的呼吸阀，如ZFQ-2型、ZFQ-3型等。

这些不同类型的呼吸阀在结构和性能上都有所不同，但它们的基本功能都是控制管道压力，保证管道的安全运行。

呼吸阀的标准型号是了解和选择呼吸阀的重要依据。

通过了解各种标准型号的含义和特点，用户可以根据自己的实际需求选择合适的呼吸阀。

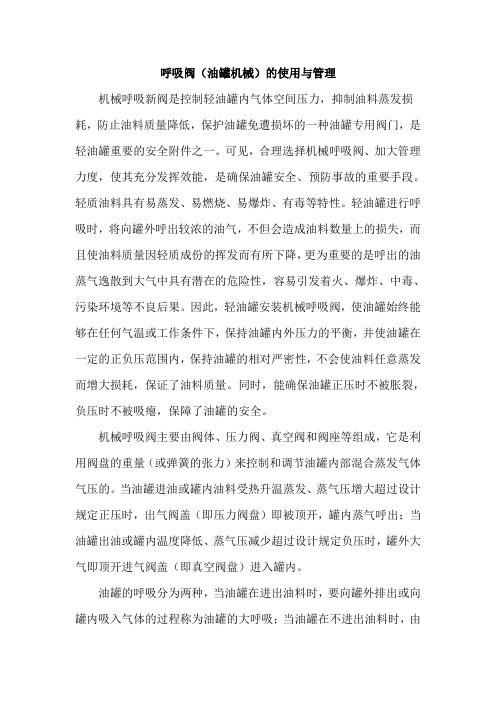

呼吸阀（油罐机械）的使用与管理机械呼吸新阀是控制轻油罐内气体空间压力，抑制油料蒸发损耗，防止油料质量降低，保护油罐免遭损坏的一种油罐专用阀门，是轻油罐重要的安全附件之一。

可见，合理选择机械呼吸阀、加大管理力度，使其充分发挥效能，是确保油罐安全、预防事故的重要手段。

轻质油料具有易蒸发、易燃烧、易爆炸、有毒等特性。

轻油罐进行呼吸时，将向罐外呼出较浓的油气，不但会造成油料数量上的损失，而且使油料质量因轻质成份的挥发而有所下降，更为重要的是呼出的油蒸气逸散到大气中具有潜在的危险性，容易引发着火、爆炸、中毒、污染环境等不良后果。

因此，轻油罐安装机械呼吸阀，使油罐始终能够在任何气温或工作条件下，保持油罐内外压力的平衡，并使油罐在一定的正负压范围内，保持油罐的相对严密性，不会使油料任意蒸发而增大损耗，保证了油料质量。

同时，能确保油罐正压时不被胀裂，负压时不被吸瘪，保障了油罐的安全。

机械呼吸阀主要由阀体、压力阀、真空阀和阀座等组成，它是利用阀盘的重量（或弹簧的张力）来控制和调节油罐内部混合蒸发气体气压的。

当油罐进油或罐内油料受热升温蒸发、蒸气压增大超过设计规定正压时，出气阀盖（即压力阀盘）即被顶开，罐内蒸气呼出；当油罐出油或罐内温度降低、蒸气压减少超过设计规定负压时，罐外大气即顶开进气阀盖（即真空阀盘）进入罐内。

油罐的呼吸分为两种，当油罐在进出油料时，要向罐外排出或向罐内吸入气体的过程称为油罐的大呼吸；当油罐在不进出油料时，由于温度变化或罐外大气压变化，导致油罐向罐外排出或吸入气体的过程称为油罐的小呼吸。

机械呼吸阀按其适用条件可分为普通型和全天候型；其结构型式，按压力控制方法分为重力式、弹簧式和重力弹簧复合式；按阀座的相互位置分为分列式和重叠式。

机械呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冰冻、生锈以及正压阀与负压阀常开或常闭等。

漏气一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。

油罐呼吸阀定期检查制度Modified by JACK on the afternoon of December 26, 2020广西天盛港务有限公司油罐呼吸阀检查制度油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失，同时拥有阻火的作用。

为了确保呼吸阀经常处于良好的工作状态，特制定本制度。

1、为了保障呼吸阀的正常功用，规定每个月定期检查一次，在有车船装卸作业时，每2小时检查一次。

2、定期检查通风正、负压阀盘动作是否灵活。

3、检查阀壳网罩是否破裂，压盖衬垫是否严密，冬季有无冰冻；4、认真检查导杆及阀盘接触密封面有无损坏。

5、在检查维护时，应当保证阀内各结合面严密配合，阀盘升降灵活。

6、保持呼吸阀及阻火器铜丝网的清洁畅通。

7、每隔6个月将波纹阻火层拆下，保持阻火层上的每个孔通畅，防止堵塞，确保安全正常使用。

8、发现呼吸阀出现故障，有可能影响其正常工作时，应当立即汇报当班值长或者专业领导。

9、每次检查完毕，做好详细记录。

油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。

油罐呼吸阀工作原理是利用阀盘(有时阀盘上加重块)的重量，来控制罐内的呼气压力和吸入的真空度。

当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出(呼出)，使罐内的压力不再增高。

当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空气(吸气)维持油罐压力平衡。

压力在一定范围内，油罐不呼吸，所以呼吸阀在一定程度上减少了油品的蒸发损耗。

呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。

选择油罐呼吸阀型号时，要根据油品收发作业时的最大排量来确定。

呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。

成品油储罐大小呼吸的计算及呼吸阀的选择（中国石油工程建设有限公司华北分公司，河北任丘062552）通过对成品油库油品储存过程中油品的蒸发损耗进行分析，确定大呼吸和小呼吸为造成储罐油品损耗的主要因素，并分别对其影响因素和储罐呼吸量进行了研究。

阐述了呼吸阀在储罐中的作用及工作原理，通过对油罐呼吸量的计算和呼吸阀通气量的确定，进而确定所选用的呼吸阀类型及数量。

标签：成品油；储罐；大小呼吸；呼吸阀作为成品油库的主要存储设备，油品储罐的安全性至关重要。

呼吸阀是储罐不可或缺的安全附件，其功能是用以降低储罐内挥发性油品的蒸发损耗。

设置呼吸阀不仅可以减少罐内气体的排放，从而降低对大气的污染，而且可使储罐避免因超压而造成破坏或因超真空而导致失稳，对安全和环保均起到一定的促进作用。

1 储罐大、小呼吸损失及影响因素分析1.1 “大呼吸”损耗储罐的大呼吸是指储罐收、发油时候的呼吸。

储罐收油时，由于油面逐渐升高，气相空间逐渐减小，罐内气相压力增大，当压力超过储罐安全控制压力时使呼吸阀打开，一定浓度的油蒸汽从呼吸阀排出，直到储罐停止收油，所呼吸出的油蒸汽造成了油品的蒸发损耗。

当储罐向外发油时，因油面不断降低，罐内气相压力减小，当压力小于呼吸阀控制的真空度时，储罐开始吸入新鲜空气。

由于油面上方油气没有饱和，促使油品蒸发速度加快，使油气重新达到饱和，罐内气相压力再次上升，可能有部分油气因压力过大，从呼吸阀逸出，大部分饱和蒸汽在下一次收油时被呼出，造成成品油损耗。

1.2 “小呼吸”损耗由于环境温度的变化，必然引起储罐气相空间内压发生变化，为此需要用呼吸阀来控制一定压力，以减少油罐的呼吸损耗。

油品在没有收、发作业静止储存的情况下，随着环境气温、压力的周期变化，罐内气相温度、油品的蒸发速度、蒸汽浓度和蒸汽压力也随着变化，这种排出或通过呼吸阀油品蒸汽和吸入空气的过程所造成的储液损耗称作储罐的小呼吸损耗，在生产上也叫做储罐静止储存损耗。

成品油储罐大小呼吸的计算及呼吸阀的选择作者：赵向苗李灵新来源：《中国化工贸易·上旬刊》2018年第12期（中国石油工程建设有限公司华北分公司，河北任丘 062552）摘要：通过对成品油库油品储存过程中油品的蒸发损耗进行分析，确定大呼吸和小呼吸为造成储罐油品损耗的主要因素，并分别对其影响因素和储罐呼吸量进行了研究。

阐述了呼吸阀在储罐中的作用及工作原理，通过对油罐呼吸量的计算和呼吸阀通气量的确定，进而确定所选用的呼吸阀类型及数量。

关键词：成品油；储罐；大小呼吸；呼吸阀作为成品油库的主要存储设备，油品储罐的安全性至关重要。

呼吸阀是储罐不可或缺的安全附件，其功能是用以降低储罐内挥发性油品的蒸发损耗。

设置呼吸阀不仅可以减少罐内气体的排放，从而降低对大气的污染，而且可使储罐避免因超压而造成破坏或因超真空而导致失稳，对安全和环保均起到一定的促进作用。

1 储罐大、小呼吸损失及影响因素分析1.1 “大呼吸”损耗储罐的大呼吸是指储罐收、发油时候的呼吸。

储罐收油时，由于油面逐渐升高，气相空间逐渐减小，罐内气相压力增大，当压力超过储罐安全控制压力时使呼吸阀打开，一定浓度的油蒸汽从呼吸阀排出，直到储罐停止收油，所呼吸出的油蒸汽造成了油品的蒸发损耗。

当储罐向外发油时，因油面不断降低，罐内气相压力减小，当压力小于呼吸阀控制的真空度时，储罐开始吸入新鲜空气。

由于油面上方油气没有饱和，促使油品蒸发速度加快，使油气重新达到饱和，罐内气相压力再次上升，可能有部分油气因压力过大，从呼吸阀逸出，大部分饱和蒸汽在下一次收油时被呼出，造成成品油损耗。

1.2 “小呼吸”损耗由于环境温度的变化，必然引起储罐气相空间内压发生变化，为此需要用呼吸阀来控制一定压力，以减少油罐的呼吸损耗。

油品在没有收、发作业静止储存的情况下，随着环境气温、压力的周期变化，罐内气相温度、油品的蒸发速度、蒸汽浓度和蒸汽压力也随着变化，这种排出或通过呼吸阀油品蒸汽和吸入空气的过程所造成的储液损耗称作储罐的小呼吸损耗，在生产上也叫做储罐静止储存损耗。

一、哪些储罐需要设呼吸阀？1.《石油化工企业设计防火标准》GB 50160-2008（2018年版)第6.2.19条甲B、乙类液体的固定顶罐应设阻火器和呼吸阀；对于采用氮气或其他气体气封的甲B、乙类液体的储罐还应设置事故泄压设备。

2.《建筑设计防火规范》GB 50016—2014 （2018年版）第5.4.15条设置在建筑内的锅炉、柴油发电机，其燃料供给管道应符合下列规定：1在进入建筑物前和设备间内的管道上均应设置自动和手动切断阀；2储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀，油箱的下部应设置防止油品流散的设施；3燃气供给管道的敷设应符合现行国家标准《城镇燃气设计规范》GB 50028 的规定。

3.《石油库设计规范》（GB 50074-2014）第6.4.4条下列储罐通向大气的通气管管口应装设呼吸阀：1储存甲B、乙类液体的固定顶储罐和地上卧式储罐；2储存甲B类液体的覆土卧式油罐；3采用氮气密封保护系统的储罐。

第6.4.5条呼吸阀的排气压力应小于储罐的设计正压力，呼吸阀的进气压力应大于储罐的设计负压力。

当呼吸阀所处的环境温度可能小于或等于O℃时，应选用全天候式呼吸阀。

4.《石油天然气工程设计防火规范》（GB 50183-2004）第6.4.4条污油罐及污水沉降罐顶部应设呼吸阀、阻火器及液压安全阀。

规定污油罐及污水沉降罐顶部应设呼吸阀、液压安全阀及阻火器的目的是防止罐体因超压或形成直真空导致破裂，造成罐内介质外泄。

同时防止外部火源引爆引燃罐内介质。

每个呼吸阀及液压安全阀均应配置阻火器，它们的性能应分别满足《石油储罐呼吸阀》SY/T 0511、《石油储罐液压安全阀》SY/T 0525.1、《石油储罐阻火器》SY/T 0512的要求。

二、关于呼吸阀检验、维护保养的要求：1．《常压储罐完整性管理》（GB/T37327-2019）8.6.1常压储罐用呼吸阀每年至少进行一次检验。
