变频器国外十大品牌排名如下：1、西门子【西门子（中国）有限公司】2、ABB【ABB（中国）有限公司】3、三垦力达【三垦力达电气（江阴）有限公司】4、施耐德【施耐德电气（中国）投资有限公司】5、爱默生【艾默生网络能源有限公司】6、三菱【三菱电机自动化(中国)有限公司】7、富士电机【富士电机（上海）有限公司】8、博世力士乐【博世力士乐电子传动与控制（深圳）有限公司】9、欧姆龙【欧姆龙自动化（中国）有限公司】10、艾伦-布拉德利（A-B）【罗克韦尔自动化有限公司】1.西门子变频器西门子股份公司（SIEMENSAGFW：BSIE,NYSE：SI）是世界最大的机电类公司之一，1847年由维尔纳·冯·西门子建立。
如今，它的国际总部位于德国慕尼黑。
西门子股份公司是在法兰克福证券交易所和纽约证券交易所上市的公司。
2005年，西门子全集团在190个国家和地区雇用员工460,800人，全球收入为754.45亿欧元（2004年为702.37亿欧元），税后利润较2004年的36.6亿欧元降至24.2亿欧元。
特点：西门子变频器也可分为通用型变频器和工程型变频器。
通用型变频器MicroMaster410紧凑型变频器它小巧、灵活、安装简单、使用方便。
是小功率紧凑型应用的理想选择。
MicroMaster420基本型变频器全新一代模块化设计的多功能标准变频器。
用户界面有好，安装、操作和控制灵活方便。
它有着全新的IGBT技术、强大的通讯能力、精确的控制性能、和高可靠性。
MicroMaster440矢量型变频器MicroMaster440是全新一代可以广泛应用的多功能标准变频器。
它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。
创新的BiCo （内部功能互联）功能有无可比拟的灵活性。
工程型变频器SIMOVERTMASTERDRIV一E贯S地共同遵守相同的设计原则。
A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。
每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。
施耐德ATV变频器故障说明AI2F[AI2输入故障]?模拟输入AI2上的信号不一致?检查模拟输入AI2的接线情况以及信号值。
AnF[负载不跟随]?编码器速度反馈与给定值不匹配。
?检查电机、增益和稳定性参数。
bOF[制动电阻过载]?制动电阻处于过大压力之下?检查电阻器的大小并等其冷却下来brF[机械制动故障]?制动反馈触点与制动逻辑控制不匹配。
bUF[制动单元短路]?制动单元的短路输出ECF[编码器连线]?编码器的机械连轴器断裂。
?检查编码器的机械连轴器。
EEF1[EEprom管理]?内部存储器故障，控制卡。
?检查环境条件(电磁兼容性)。
EnF[编码器]?编码器反馈故障FCF1[ILF[?InF1[InF2[InF3[InF4[行)。
InF6[InF7[InF8[InF9[?检查/InFA[InFb[InFC[InFE[OCF[PrF[SCF1[SCF2[SCF3[SOF[SPF[速度反馈丢失]?没有编码器反馈信号。
tnF[自整定]?特种电机或功率不适合变频器的电机。
APF[程序故障]?内置控制器卡故障。
?请参考内置控制器卡文件。
bLF[制动控制]?没有达到制动器松开电流。
CnF[网络]?通信卡上出现通信故障。
?检查环境条件(电磁兼容性)。
COF[CANopen通讯]?CANopen总线上通信中断。
?检查通信总线。
EPF1[LI/位输入的外部故障]EPF2[网络输入的外部故障]FCF2[输出接触器未关闭]?尽管已满足开路条件，输出触点仍保持开路。
LCF[输入接触器故障]?即使[主电源V超时故障](LFF2精心整理LFF3LFF4[AI24-20mA信号损失][AI34-20mA信号损失][AI44-20mA信号损失]?模拟输入AI2、AI3或AI4上没有4-20mA给定值。
?检查模拟输入的连接情况。
ObF[制动过速]?制动过猛或驱动负载惯性太大。
?增大减速时间。
OHF[变频器过热]?变频器温度太高。

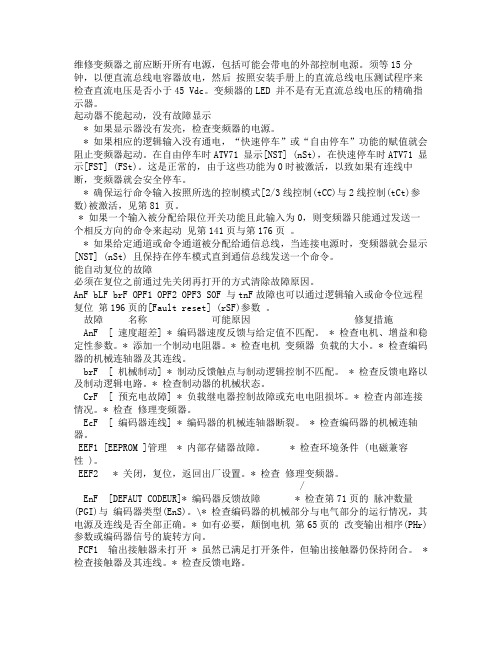

维修变频器之前应断开所有电源，包括可能会带电的外部控制电源。
须等15分钟，以便直流总线电容器放电，然后按照安装手册上的直流总线电压测试程序来检查直流电压是否小于45 Vdc。
变频器的LED 并不是有无直流总线电压的精确指示器。
起动器不能起动，没有故障显示* 如果显示器没有发亮，检查变频器的电源。
* 如果相应的逻辑输入没有通电，“快速停车”或“自由停车”功能的赋值就会阻止变频器起动。
在自由停车时ATV71 显示[NST] (nSt)，在快速停车时ATV71 显示[FST] (FSt)。
这是正常的，由于这些功能为0时被激活，以致如果有连线中断，变频器就会安全停车。
* 确保运行命令输入按照所选的控制模式[2/3线控制(tCC)与2线控制(tCt)参数)被激活，见第81 页。
* 如果一个输入被分配给限位开关功能且此输入为0，则变频器只能通过发送一个相反方向的命令来起动见第141页与第176页。
* 如果给定通道或命令通道被分配给通信总线，当连接电源时，变频器就会显示[NST] (nSt) 且保持在停车模式直到通信总线发送一个命令。
能自动复位的故障必须在复位之前通过先关闭再打开的方式清除故障原因。
AnF bLF brF OPF1 OPF2 OPF3 SOF 与tnF故障也可以通过逻辑输入或命令位远程复位第196页的[Fault reset] (rSF)参数。
故障名称可能原因修复措施AnF [ 速度超差] * 编码器速度反馈与给定值不匹配。
* 检查电机、增益和稳定性参数。
* 添加一个制动电阻器。
* 检查电机变频器负载的大小。
* 检查编码器的机械连轴器及其连线。
brF [ 机械制动] * 制动反馈触点与制动逻辑控制不匹配。
* 检查反馈电路以及制动逻辑电路。
* 检查制动器的机械状态。
CrF [ 预充电故障] * 负载继电器控制故障或充电电阻损坏。
* 检查内部连接情况。
* 检查修理变频器。
EcF [ 编码器连线] * 编码器的机械连轴器断裂。

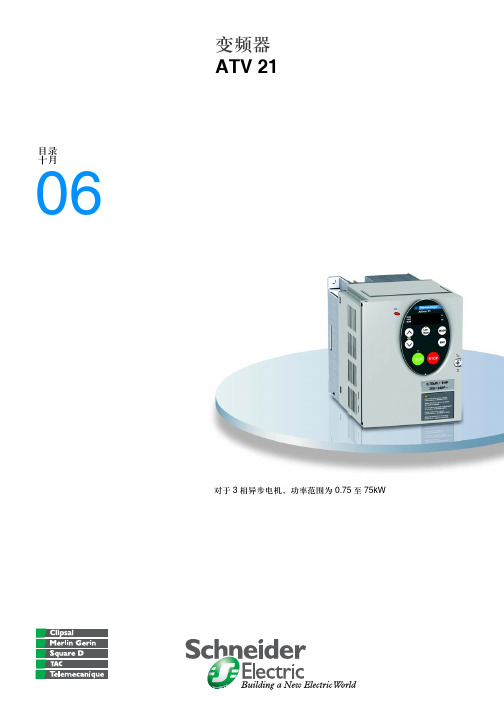

1 施耐德变频器atv21
▲接触器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
接触器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV 以上的称为高压电器。
▲接触器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲接触器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test ”表示），断路器应可靠断开。
▲当接触器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本接触器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。
