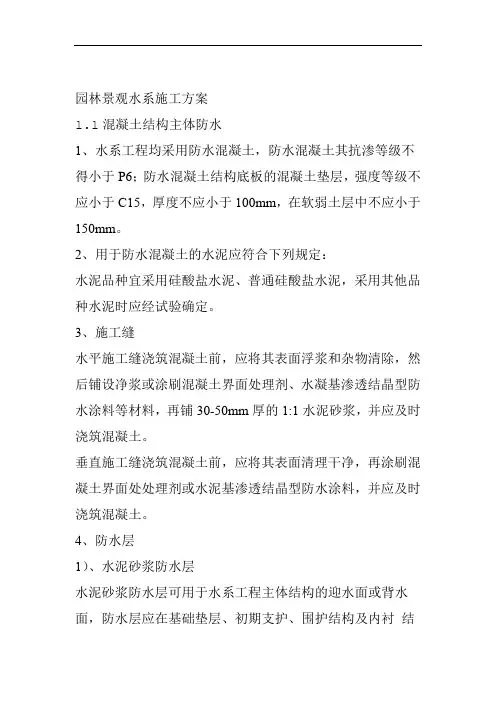

园林景观水系施工方案
1.1混凝土结构主体防水
1、水系工程均采用防水混凝土，防水混凝土其抗渗等级不得小于P6；防水混凝土结构底板的混凝土垫层，强度等级不应小于C15，厚度不应小于100mm，在软弱土层中不应小于150mm。
2、用于防水混凝土的水泥应符合下列规定：
水泥品种宜采用硅酸盐水泥、普通硅酸盐水泥，采用其他品种水泥时应经试验确定。
3、施工缝
水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆或涂刷混凝土界面处理剂、水凝基渗透结晶型防水涂料等材料，再铺30-50mm厚的1:1水泥砂浆，并应及时浇筑混凝土。
垂直施工缝浇筑混凝土前，应将其表面清理干净，再涂刷混凝土界面处处理剂或水泥基渗透结晶型防水涂料，并应及时浇筑混凝土。
4、防水层
1）、水泥砂浆防水层
水泥砂浆防水层可用于水系工程主体结构的迎水面或背水面，防水层应在基础垫层、初期支护、围护结构及内衬结构验收合格后施工。
2）、卷材防水
卷材防水层应铺设在混凝土结构的迎水面。
防水卷材的品种规格和层数，应根据地下工程防水等级、地下水位高低及水压力作用状况、结构构造形式和施工工艺等因素确定。
5、饰面层
水系饰面层应满足设计图纸要求及现行国家施工规范规定。
1.2防渗膜
1、常见新型防渗材料分别是HDPE土工（防渗）膜、PE复合（防渗）膜、GCL膨润土防水毯，三种材料各有特点与优势，选择主要根据具体工程地质情况、防渗要求和实际使用情况，选用不同的产品与不同的施工工艺，以满足需要保证工程质量结合具体预算来综合考虑。
2、无论何种防渗膜均需注意以下施工要点：
1）、气候要求：
○1气温5—40℃为宜，考虑到土工膜的热胀冷缩性，根据经验，天冷时，土工膜的铺设应紧一些，天热时应松弛，但要注意，在夏天应避免中午时的高温。
○2风力及雨天：风力超过4级或雨天应停止施工；风速小时，宜用砂袋压住土工膜，依次向前推移，以利施工。
2）、质量符合设计要求：
基面应干燥、压实、平整、无开裂、无明显尖突、凹凸不平。其平整度应在容许的范围内平缓变化，坡度均匀，坡厚一致。3）、其他要求:
○1与铺设无关人员不得进入施工现场。
○2模块铺设使用的方法和设备，必须不损坏土工膜或其下土工布和基底。
○3施工人员在施工现场施工时必须穿不损坏土工材料鞋子。
○4必须有足够的压载物或锚固物以防止土工膜被风吹起。○5土工膜片材铺设平顺、贴实、尽量减少褶皱：铺设后及时压载或锚固。
○6合理的选择铺设方向，尽可能减少接缝受力。
○7合理布局每片材料的位置，力求接缝最少。
○8在铺设过程中防止任何因素破坏土工材料，铺设工具不得对土工材料产生损害。
○9在坡脚1.5m范围内及坡度大于10%的坡面上不得有横向接缝。
第二章工程目标 第三章编制依据 第四章项目经理部组织设置 第五章质量保证措施 第六章质量通病防治措施 第七章夏季、雨季、农忙季节施工措施 第八章施工进度网络图 第九章施工平面图 第十章施工技术措施 第十一章安全生产措施 第十二章劳动计划安排 第十三章机具计划 第十四章新工艺、新技术、新材料和合理化建议第十五章本工程土方工程的技术措施和施工办法第十六章本工程绿化种植施工施工方案 第十七章园路、广场施工方案 第十八章给排水、喷灌及灯光照明施工方案 第十九章园林建筑及景观小品工程施工方案 第二十章安全生产、文明施工保证措施 第二章工程目标
本绿化工程市区重点工程之一,我公司将它作为形象工程对待。经领导班子讨论研究决定,在本工程中一定要充分发挥本公司技术优势和施工经验,科学组织施工作业程序,精心施工,坚持“科学管理、注重质量、信守合约、真诚服务”、不断的把最优秀的建筑安装工程贡献给社会的质量方针,严格履行合同。以一流的项目管理,一流的工程质量,一流的安全生产与文明施工,一流的效率,一流的服务圆满完成工程任务,确保实现如下目标: 一、工程质量目标 作为施工企业来说,质量是企业的生命,针对本工程的规模、特点,我公司将认真把握好这次机会,从抓施工现场管理入手,组织强有力的施工班子,从进场至竣工的整个施工过程中认真执行已通过论证的IS09002贯标《程序文件》和《质量保证手册》等一系列标准,严格按照施工图纸、国家建筑设计、施工验收规范和质量评定标准进行施工,对工程质量实行三级管理程序,集中公司的管理精英力量,确保工程达到优良等级。 二、施工工期目标 按期竣工是建筑企业立业的根本。根据建设单位的要求,结合我公司自身的施工力量,我们确保在306日历天内完成全部投标工程内容。由于本工程单体多,施工环节多,涉及面广,工程流水交叉作业较为频繁,为了确保工期,我们采取的措施以强化管理,周密运筹为根本, 合理地配置劳动力、周转材料、机械设备等施工要素,根据各施工阶段的客观要求,对施工所需的人、财、物由工程项目部统一调度,按总进度网络的要求落实到各班组,定期地进行协调制度及月计划的检查。 三、安全生产、文明施工目标 建筑工地的文明施工,安全生产同样是企业在社会上立足的一个极其重要的窗口,针对施工现场的特点,从抓现场管理入手,创出自己的品牌工程,严格执行国家及山东省关于安全生产、文明施工、标化样板工地的各项标准。对现场办公室、职工生
浙建监B1 施工组织设计/（专项）施工案报审表 工程名称：瑞安市城市入城口（万松东路与滨海大道交叉口地块）绿化景观工程编号：
注：本表一式三份，项目监理机构、建设单位、施工单位各一份。 瑞安市城市入城口（万松东路与滨海大道交叉口地块）绿化景观工程 景 观 水 电 施 工 案 编制： 审核： 审批： 沧海市政园林建设有限公司 二零一六年七月二十五日
一、工程概况 1、工程名称：瑞安市城市入城口（万松东路与滨海大道交叉口地块）绿化景观工程 2、建设地点：温万松东路与滨海大道交叉口； 3、工程围：本次建设容：包括园林景观、绿化及景观照明、浇灌给水、排水工程等；总用地面积12815㎡，绿地面积约12815平米。 本工程由瑞安滨海新区开发建设管理委员会投资建设，同邦建筑设计有限公司设计，亿华工程建设管理有限公司监理，沧海市政园林建设有限公司总承包施工。 4、施工条件：本工程施工场地各种杂物清楚完毕，水电已接入现场，已具备“三通一平”条件。 5、质量目标：本工程绿化质量目标目测为合格 6、工期要求：105日历天（除特殊天气如暴雨、暴雪外） 本工程景观水电主要包括绿化浇灌和景观照明及室外排水3个部分，其中浇灌管道材料为钢塑给水管，长度约为650米，安装水表和阀门2套，安装洒水栓25个；景观照明电线管材为PE保护管长度约为1300米，镀锌钢管保护管长度约为200米，安装室外配电箱1台、景观装饰灯123套；室外雨水管道为HDPE双壁波纹管，长度约为500米，砌筑雨水口14座、雨水检查井12座、出水口2座。 二、质量控制依据
1、招投标文件 2、设计图纸 3、图纸会审纪要及设计变更文件 4、《建筑工程质量验收统一标准（GB50300-2013） 5、给水排水构筑物工程施工及验收规（GB50141—2008）； 6、建筑电气工程施工质量验收规（GB50210－2011）。 三、施工准备 根据工程的进展情况组织劳动力进场。组织好施工人员熟悉施工图纸和有关施工规，认真做好图纸会审工作。景观水电施工员应分别编制好施工案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示的观摩，然后再按工艺要求格施工。落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。采购部门根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。 四、施工工艺流程 五、施工案 在基础和主体施工阶段，必须做好安装前的准备工作，如熟悉施工
给水管过路需100厚砂垫层，并加设钢套管。 本工程景观水源采用市政给水。 本工程景观雨水直接排入小区建筑室外雨水管网。 1、图中尺寸：管径为毫米，其余为米。高差不得大于30厘米。管侧回填土的密实度95%，管顶回填土压实度90%,管道施工完毕，回填土应分层夯实，5、管道接口：埋地聚乙烯（HDPE）双壁波纹管采用承插连接，橡胶密封圈接口。 布置数量和位置可根据现场作调整。 11、埋地塑料排水管管顶复土深度或管间垂直净距不满足规范要求，采用砼加固处理时，砼强度不应小于C25.10、雨水口支管接入检查井的坡度为1%，雨水支管管径为De200埋地HDPE双壁波纹管管，起始端覆土不小于50cm。盾，会同设计人员现场解决。 16、管道施工及验收按《给水排水管道工程施工及验收规范》GB50268-2008以及《埋地硬聚氯乙烯排水管道工 15、HDPE管施工要进行变形检测：当管道直径变形率大于5％时，应挖除管区填土、校正后重新填筑或更换管道。程技术规程》CECS164:2004执行，其他未尽事宜请参照国家有关现行标准执行。 9、检查井：检查井采用一次性注塑成型HMCN系列塑料检查井（流槽式）， 并按和《给水排水管道工程施工及验收规范》（GB50268-2008）进行施工验收。 4、管道材料：雨水管采用埋地聚乙烯（HDPE）双壁波纹管，环刚度为S8级（8KN/m ）。 埋地HDPE双壁波纹管采用砂砾垫层基础，基础采用下层铺15cm粒径为5～40mm的碎石，上铺10cm厚的粗砂。 草坪区域环刚度为S4级（4KN/m ） . 7、沟槽回填：回填土采用砂土、粘土、或粉质粘土，土中不得含有机物。回填时两侧同时进行，两侧回填的 14、需文明施工，务必做好施工过程中的临时保护工作，处理好与其他管线的交叉问题,如与其他管线产生矛 13、沟槽开挖应做好降水和排水工作,沟槽开挖时，如遇土质异常情况，按相关规范执行处理. 8、雨水口：采用砖砌平篦式单篦雨水口，详见05S518第6页。铺装上采用同铺装材质双层井盖，种植上采用带种植槽复合井盖。 3、洒水栓采用快速取水阀，暗设，洒水拴距园路1m设置。 2、给水管采用PE80给水管（1.0MPa）SDR13.6，热熔连接，给水管管顶埋深：车道下不小于1.0 m，人行道及绿地下不小于0.7 m。 3、景观雨水系统：3.1三、雨水及喷灌说明： 6、管道基础:其余未定事项按有关规定执行。《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002《埋地聚乙烯给水管道技术规程》 CJJ101-2004 水表井：05S502第43页，阀门井：05S502第68页埋地塑料排水管道施工：04S520，防水套管：02S404 五8、安装图集： 、施工及验收： 、本工程根据甲方提供的相关资料和土建专业提供的作业图进行施工。、本工程施工内容包括景观给水系统、景观雨水系统。 、本施工为景观施工，只施工与本景观相关的室外管道。一、工程概况及施工范围： 13421、施工规范： 二、给排水施工：、本工程为园林给排水。 2.12、景观给水系统：景观给排水施工方案 高出该点地面5cm， CECS规定及其它有关标准规范规定执行。四、施工要求： 确保管道完好畅通情况下方可接入。 1、管道施工前，应复核、检查排水接入井管内底标高及管道质量情况，在7、施工质量按CJJ1-2008标准、GB50268-2008《给水排水管道施工 5、位于硬化路面上检查井井盖面应与路面齐平，位于绿化带上检查井应 3、沟槽采用大开挖施工，边沟排水。沟槽底地基必须夯实，密实度≥95%。6、排水管（不包括出户管）应做闭水实验，合格后方能回填。塑料给水管系统试验压力不得小于0.8MPa。2、施工时，注意对已建地下管线及周围设施的安全和加固。 及验收规范》、GB500092-96《沥青路面施工及验收规范》、《建筑给排水设计规范》GB50015-2003（2009年版）《埋地塑料排水管道工程技术规范》CJJ 143-2010《室外给水设计规范》GB 50013—2006 《PE给水管国家标准》 GB/T 13663-2000《室外排水设计规范》GB 50014-2006(2014年版)《给水排水管道工程施工及验收规范》GB 50268-200812、车库范围线内种植渗透部分采用排水板排水,自流到车库范围外. 园路铺装上雨水口选用平箅式热塑性树脂水蓖,蓖子为450X350,深度0.5m;
园林景观（室外）安装工程施工方案 第一章：工程概况 1.工程名称：东莞市邮政信息综合楼园林景观（室外）安装工程 2.工程地点：东莞市南城 3.工程内容：东莞市邮政信息综合楼室外水电系统、照明系统、雨水系统、消防系统安装等（预算及施工图所涵盖的一切内容），其中包括：1）从负一层配电室至室外配电箱的主电缆安装工程； 2）配电箱至各照明、动力等功能回路电力电缆敷设； 3）配电箱、庭院灯、草坪灯、消火栓等设施设备安装； 4）给水、排水管道安装，化粪池、排水管井、管沟施工。 4.工期要求：合同计划工期为30日历天，计划于2012年7月25日进场施工，2012年8月25日完成。 5.质量标准：达到国家、行业和地方现行标准、规范要求，工程质量等级为合格，并满足业主要求。 第二章：施工方案编制依据及采用的技术规范 1、东莞市邮政信息综合楼室外工程施工图 2、投标报价清单 3、建设工程施工现场供用电安全规范GB50104-93 4、建筑电气工程施工质量验收规范GB 50303-2002 5、《给水排水管道工程施工及验收规范》（GB50268-2008） 6、建筑给水排水及采暖工程施工质量验收规范GB 50242-2002 第三章：水电施工准备及安装 一、施工准备
1、技术准备： 施工前专业工长应熟悉设计图纸及设计意图，班组成员认真领会各自的施工内容。由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问，应及时报告项目部领导，项目部以文件方式呈报给监理方转呈设计方，待设计师确定重新更改设计施工方案并办理手续后，方可按更改后的图纸或方案施工，做到心中有数，不盲目施工。 2、材料准备： 根据施工现场用料的先后，组织材料设备进场，材料部门应根据设计水电施工图所标材料规格并按工长所提材料详细计划表，密切配合施工进度保证材料供应。 3、施工机具及劳动力准备： 根据工期计划及施工进度安排好劳动力需求计划，合理搭配班组人员及技术骨干，配备好所需的小型电动工具及其他设备等。做到特种人员持证上岗。 二、施工测量 1. 平面轴线控制 该工程占地面积大，平面形状复杂，测量的难度较大，根据给定的城市坐标点，采用J2光学经纬仪投测轴线。土方开挖、回填结束后，再进行一次复测，力求轴线位移控制在10mm内。 2. 距离测量 采用经纬仪和钢尺结合的办法进行距离测量，精度争取达到1/5000。 三、水电安装工程施工基本要求 各专业在施工前，做好充分准备工作。建立施工准备工作责任制，将具体施工责任落实到各专业组的有关人员，明确各专业技术负责人在施工中应
湿地公园滑坡体四周生态恢复工程 施工组织设计 第一章工程概况及特点 1、工程建设概况 XXXX湿地公园内补植绿化，主要分布在三个区域，施工地点在小停车场至阳春至椰岛，苗圃至珠宝山庄及亲水平台路三岔口至珠宝山庄公厕。该项目建设内容为坡面锚固挂网、种植槽砌筑并回填种植土、树木、爬藤栽植、养护等。 2、施工特点 该工程的主要施工特点：工程施工线路较长，区域较分散，岩体位置高差不一，对施工带来诸多不便，施工安全尤为重要。 第二章施工准备 种植设计是园林植物造景和进行合理配植的依据，在施工前必须熟悉设计图纸和有关文，充分领会设计意图，到现场核对地形，以减少工作中失误。 根据绿化设计要求，选定符合产品标准的种植材，确定锚固挂网位置，设定种植槽的砌筑线路。绿化的景观好坏，取决于优良的植物材料，所以在施工前，对准备的植物材料进行检测，以符合设计要求和产品质量标准。 ①施工技术准备 由技术负责人组织班组长，认真熟悉图纸，编制施工进度，控制
施工工作计划，编制施工质量控制实施细则并落实质量控制措施，编制施工成本控制措施，确定分项工程成本控制目标及采取有效成本控制措施。做好工程技术交接工作，自上而下进行交底。 ②劳动组织准备 建立工程队伍以及管理体系，组织好劳动力技术工种的比例以及劳动力培训工作。做好规章制度，安全施工，操作技术和精神文明教育等方面的培训。 劳动力配备计划表 注：可根据施工现场实际情况进行相应调整。 ③施工物资与机械准备 做好适合当地土质生长的乔木、花灌木、爬藤植物选购工作， 确保它们的种植质量和效果。机械设备检修完好，施工队伍整装待发 在材料进场前，应做好相关检验证明材料，以备施工进场时进行交
XXXX新区核心区XXX景观工程 电 气 工 程 施 工 组 织 设 计 XXXXXXX股份有限公司
第一章工程概况 1.工程名称：嘉祥祥城新区核心区南广场景观工程 2.工程地点：嘉祥县行政广场位于老赵王河与机场路之间，呈祥大道南北两侧，总面积65.36公顷。 3.工程内容：室外电力电缆敷设、室外通信管道敷设及路灯景观电气照明系统及室外背景音乐电气系统。 4.工期要求：合同计划工期为 60日历天，计划于2013年6月1日进场施工，2013年 7月31日完成。 5.质量标准：达到国家、行业和地方现行标准、规范要求，工程质量等级为合格，并满足业主要求。 第二章施工方案编制依据及采用的技术规范 1、XXXXX广场南区电气工程施工图 2、建设单位提供的设计资料及要求 3、《民用建筑电气设计规范》JGJ16-2008 4、《城市道路照明设计标准》CJJ45-2006 5、《10KV及以下变电所设计规范》GB50053-94 6、《电力工程电缆设计规范》GB50217-2007 7、《35KV及以下电力电缆敷设》94D101-5 8、《电力电缆井设计安装》07SD101-8 9、《通信管道与通信工程设计规范》YD5007-2003 10、《地下通道电缆敷设》05X101-2 11、建设工程施工现场供用电安全规范GB50104-93 12、建筑电气工程施工质量验收规范GB 50303-2002
第三章电气施工准备及安装 一、施工准备 1、技术准备： 施工前专业工长应熟悉设计图纸及设计意图，班组成员认真领会各自的施工内容。由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问，应及时报告项目部领导，项目部以文件方式呈报给监理方转呈设计方，待设计师确定重新更改设计施工方案并办理手续后，方可按更改后的图纸或方案施工，做到心中有数，不盲目施工。 2、材料准备： 根据施工现场用料的先后，组织材料设备进场，材料部门应根据设计水电施工图所标材料规格并按工长所提材料详细计划表，密切配合施工进度保证材料供应。 3、施工机具及劳动力准备： 根据工期计划及施工进度安排好劳动力需求计划，合理搭配班组人员及技术骨干，配备好所需的小型电动工具及其他设备等。做到特种人员持证上岗。 二、施工测量 1. 平面轴线控制 该工程占地面积大，平面形状复杂，测量的难度较大，根据给定的城市坐标点，采用J2光学经纬仪投测轴线。土方开挖、回填结束后，再进行一次复测，力求轴线位移控制在10mm内。 2. 距离测量 采用经纬仪和钢尺结合的办法进行距离测量，精度争取达到1/5000。 三、电气安装工程施工基本要求 各专业在施工前，做好充分准备工作。建立施工准备工作责任制，将具体
园林绿化排水工程施工方案 本工程排水系统采用雨水和污水分流制，生活污水经钢筋混凝土化粪池处理后排入市政污水管网接口，雨水经室外雨水管线汇集后排入河涌。 一、施工要求及注意事项： 1.应严格按图施工。 2.本工程应与澜石大涌整治工程的排水系统接顺。 3.雨水口设置原则上以本图为准，遇到道路平交路口时可根据道路的相关图纸适当调整至路面最低点，若改动较大时应通知设计人员到现场解决，雨水横管采用坡度为1%。 4.检查井井盖、雨水口格栅必须采用防盗型格栅，并井盖应标有“雨水”、“污水” 字样。图中设计采用的检查井井盖及雨水格栅暂定为球墨铸铁定型产品，若施工时采用其他产品需建设单位及经设计人员同意。 5.排水管采用C30 钢筋混凝土管，管道接口形式按相关图纸执行，管材的规格、强度必须符合国家现行Ⅰ、Ⅱ级排水管的标准，抗压强度应满足《混凝土和钢筋混凝土排水管抗压标准》（GB/T11836—1999）的要求。 6.车行道下的排水管渠覆土应大于0.8 米时，砼路面应按道路设计有关图纸进行局部补强。
7.排水管的管道基础均为120。混凝土基础，混凝土强度为C15. 8.施工时地基如为腐质土或淤泥等软弱地基时，应对地基进行处理，处理后的地基应满足本设计要求。 9.沟槽开挖时不得扰动天然地基，否则超挖部分必须用中砂回填压实。 10.设计圆管与箱涵的接洽，可与箱涵一起浇筑施工，圆管与箱涵相接触处应作凿毛处理；也可采用箱涵预留孔处理，但孔口填缝不得有漏水现象。箱涵预留孔设置参照桥涵工程有关图纸。 11.所有污水管必须做闭水试验，并满足现行施工及验收规范的要求，符合要求后方能回填，回填土采用土方砂回填，并分层密实。 12.排水管道施工时应注意保护地下的其他现状市政管线，以免发生安全事故。 13.休闲带的雨水口平面位置应以本图为准，雨水管平面位置应根据实际需要进行确定。 14.施工时如遇到排向本道路的雨污水管（渠）必须分别接入本次设计的雨、污水系统，若排水管是雨污合流管，则应进行截流。当现状排水管标高低于设计管标高时应知会设计人员，施工单位不得随意连接。 15.其余未述及事宜按《给水排水管道工程施工及验收规范》（GB50268—97）及其他相关规范规程要求执行。
园林景观建筑专项施工方案 1、1砌体砌筑 1、1、1砌体施工前,按设计图纸在混凝土垫层上放出基础线并立好皮数杆,使皮数杆上的墙体、压顶等标高线位于设计标高位置上; 1、1、2砌砖时,先拉准线,灰缝做到横平竖直,水平灰缝的砂浆饱满度不小于90％,垂直灰缝的砂浆饱满度不低于60％,砌体水平灰缝厚度与垂直灰缝控制在8~12mm,埋设的拉结筋设置在砂浆层中; 1、1、3墙与构造柱沿墙高每500 mm设置2φ6的水平拉结筋,每边伸入墙内1m; 1、1、4每天砌筑高度＜1、8m。已砌好的砌块,不撬动、碰撞、松动; 1、1、5在250m3的砌体中,对每一种强度等级的砂浆至少制作一组试块; 1、1、6本工程砌筑高度在 2、5米之内,采用工具式脚手架施工,快捷灵便又经济实惠。 1、2钢筋工程 1、2、1钢筋制作 钢筋制作主要考虑在现场钢筋车间加工,成型后运至相应部位。制作前,所用各种钢材必须具有出厂合格证与复试合格报告方可使用。加工时根据图纸先对钢筋放样,编制配料单,严格按配料单对钢筋进行下料与加工。按抗震要求弯成135度弯钩的箍筋,为方便施工,制作时可先弯成90度,现场绑扎成型后再削扳手弯成135度。 1、2、2钢筋连接 主体结构主筋的连接根据钢筋的规格、形状利使川部位可搭接绑扎连接,分布筋及其它非受力筋的连接采用搭接绑扎连接。 钢筋绑扎 框架柱钢筋 框架柱钢筋的绑扎,在模板安装前进行。 按图纸设计箍筋间距,计算出各根柱箍筋数量,将箍筋套在下层伸出的搭接筋上(基础部位套在预埋柱插筋上),箍筋的接头交错布置在四角纵向钢筋的位置,箍筋端头弯成135度,平直部分长度不小于
l0d,(d为箍筋直径)。 当柱截面有变化时,其下层柱钢筋的露处部分,必须在绑扎梁的钢筋前,先行进行收缩准确。 在立好的柱子竖向钢筋上,按设计要求用粉笔划出箍筋间距线。按划出的箍筋位置线,将已套好的箍筋往上移动,由上往下绑扎。箍筋与主筋要垂直,箍筋转角与纵向钢筋交叉点均要扎牢,箍筋平直部分与纵向钢筋交叉点可梅花型交错扎牢,绑扎箍筋时绑扣相互间成八字。箍筋弯钩叠合处沿柱子竖筋交错布置,并绑扎牢固。 主筋绑好后,将2 5mm厚的砂浆垫块按照间距1 000mm绑扎在竖筋外皮上。 框架梁钢筋放在柱的纵向钢筋内侧。 (1)梁 ①梁钢筋绑扎顺序根据具体部位,分别对待,若梁截面过高,则采取先支设梁底模板,然后绑扎钢筋,钢筋绑扎完成后,必须对所绑扎钢筋进行校核,当钢筋数量、规格、位置准确无误后方可支设梁侧模的办法。若梁截面不高,则采用先支设梁的底模、侧模,然后将梁的钢筋架空在梁顶上绑扎,最后再把钢筋落下的方法。 ②梁纵向受力钢筋采用双层排列时,两排钢筋间垫以直径大于或等于25mm的短钢筋,以保持达到规范要求的钢筋排距。主、次梁受力筋下均垫砂浆垫块,保证保护层厚度。 ③箍筋的接头交错布置在梁的两侧。 ④梁端第一个箍筋设置在距离柱接点边缘50mm处,梁端与柱交接处箍筋要加密,其间距及加密区长度要符合设计要求。 ⑤框架节点处钢筋穿插十分稠密,特别注意梁顶主筋问的净距要有30mm,以利于浇筑混凝士。 ⑥梁钢筋绑扎后要防止水电管线预埋时将钢筋抬高或压下,钢筋采用双层排列时,两排钢筋之间应垫以直径大于或等于25mm的短钢筋,以保持其设计距离。主、次梁受力筋下均垫砂浆垫层,保证保护层厚度。 ⑦梁、柱接点钢筋绑扎 现浇钢筋混凝土结构梁柱接点的绑扎质量将直接影响结构的
施工组织设计/（专项）施工方案报审表工程名称：高德老街项目绿化景观工程 编号：
高德老街项目绿化景观工程 景 观 水 电 施 工 方 案 编制： 审核： 审批： 三川园林景观公司 二零一八年三月二十五日
一、工程概况 1、工程名称：高德老街项目绿化景观工程 2、建设地点： 3、工程范围：本次建设内容：包括园林景观、绿化及景观照明、浇灌给水、排水工程等；总用地面积㎡，绿地面积约平方米。 本工程由投资建设，建筑设计有限公司设计，公司监理，三川园林景观公司总承包施工。 4、施工条件：本工程施工场地内各种杂物清除完毕，水电已接入现场，已具备“三通一平”条件。 5、质量目标：本工程绿化质量目标目测为合格 6、工期要求：日历天（除特殊天气如暴雨、台风外） 本工程景观水电主要包括绿化浇灌和景观照明及室外排水3个部分，其中浇灌管道材料为钢塑给水管，长度约为米，安装水表和阀门套，安装洒水栓个；景观照明电线管材为PE保护管长度约为米，镀锌钢管保护管长度约为米，安装室外配电箱台、景观装饰灯套；室外雨水管道为HDPE双壁波纹管，长度约为米，砌筑雨水口座、雨水检查井座、出水口座。 二、质量控制依据 1、招投标文件 2、设计图纸 3、图纸会审纪要及设计变更文件
4、《建筑工程质量验收统一标准（GB50300-2013） 5、给水排水构筑物工程施工及验收规范（GB50141—2008）； 6、建筑电气工程施工质量验收规范（GB50210－2011）。 三、施工准备 根据工程的进展情况组织劳动力进场。组织好施工人员熟悉施工图纸和国家有关施工规范，认真做好图纸会审工作。景观水电施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示范的观摩，然后再按工艺要求严格施工。落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。采购部门根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。 四、施工工艺流程 五、施工方案 在基础和主体施工阶段，必须做好安装前的准备工作，如熟悉施工图、技术交底、备料、管道支架加工、管件加工、管道除锈、刷油防腐等工作。当基础施工达到一定程度并具备安装条件时，即可进行管道安
襄阳东津新区汉江公园地下车库 （南二库)工程 排水与降水施工方案 编制单位：北京东方园林生态股份有限公司（中邦） 编制人： 审核人: 审批人： 编制日期：年月日
排水与降水施工方案 一、工程概述 襄阳东津新区汉江公园地下车库（南二库)工程位于市民之家和文化中心之间，建筑总面积15480.34㎡，其中地下建筑面积15133.18㎡，地上建筑面积347.16㎡。本工程0.000标高相当于绝对标高69.3m，抗防设浮水位设计标高68.5m。 根据现场实际开挖地下水位埋藏较浅，-4.5m米处见地下水， 基础埋设较深，自然地面向下6.5m为基础标高，地下水位较高，土内含水接近饱和状态，这种施工条件给基础施工带来很大的困难。 因此根据实际情况采用井点降水，挖出的土是干的，可以直接 用于回填，反之，土中含水是饱和的，不能直接用于回填。为了满足文明施工的要求，确保安全生产和工程质量，我公司采取轻型井点降水的措施，井点降水所排出的水必须按要求排放到指定的排水井，并做好排水的过滤工作，这些降水、排水工作都要持续到基础工程完毕回填后才能停止，以保证基础等在干燥条件下施工。 二、编制依据 1、建筑地基基础工程施工质量验收规范GB50202-2002 2、建筑施工手册（第四版） 3、施工图纸 4、现场实际勘察 三、施工准备 根据工程的结构、特点、进度要求及现场实际情况，投入足够 的施工人员，机械设备按种类和数量组织进场。合理规划摆放位置，暂时未用的设备应维修完好待命。
现场测量人员用白灰划出井点降水下管的位置,清理障碍,避免与 原有管线等相撞。 四、施工技术措施 1、排水措施 1）场地排水 场地开挖常会遇到地下水和地表滞水大量渗入，造成场地浸水，破坏边坡稳定，影响施工进行，因此必须做好现场场地的排水、截水、疏水、排洪等工作，并尽可能减少雨季施工工作量，一般方法是： 1、在现场周围地段应修设临时或永久性排水沟、防洪沟或挡水堤，山坡地段应在坡顶或坡脚设环形防洪沟或截水沟，以拦截附近的雨水、潜水排入施工区域内。 2、现场内外原有自然排水系统尽可能保留或适当加以整修、疏水，改造或根据需要增设少量排水沟，以利排泄现场积水、雨水和地表滞水。 3、在有条件时，尽可能利用正式工程排水系统为施工服务，先修建正式工程主干排水设施和管网，以方便排除地面滞水和基坑井点抽出的地下水。 4、现场道路应在两侧设排水沟，支道应在两侧设小排水沟，沟底坡度一般为2%~8%，保持场地排水和道路畅通。 5、基坑开挖应在地表流水的上游一侧设排水沟、散水沟或截水挡土堤，将地表滞水截住；在低洼地段挖基坑时，可利用挖出之土沿四周或迎水一侧，二侧筑0.5~0.8m高的土堤截水。 6、大面积的表水，可采取在施工范围区段内挖排水沟，工程范围内再设纵横排水支沟，将水流疏干，再在低洼地段设集水、排水设施，
园林景观电气施工 方案 xxxxxxx景观工程
电 气 工 程 施 工 组 织 设 计 xxxx园林股份有限公司 第一章工程概况1.工程名称： xxxxxx景观工程
2.工程地点：xxxxxx位于xxxxxxx之间，xxxxxx两侧，总面积xxxxxxx 公顷。 3.工程内容：室外电力电缆敷设、室外通信管道敷设及路灯景观电气照明系统及室外背景音乐电气系统。 4.工期要求：合同计划工期为60日历天，计划于6月1日进场施工，7月31日完成。 5. 质量标准：达到国家、行业和地方现行标准、规范要求，工程质量等级为合格，并满足业主要求。 第二章施工方案编制依据及采用的技术规范 1、嘉祥行政广场南区电气工程施工图 2、建设单位提供的设计资料及要求 3、《民用建筑电气设计规范》JGJ16- 4、《城市道路照明设计标准》CJJ45- 5、《10KV及以下变电所设计规范》GB50053-94 6、《电力工程电缆设计规范》GB50217- 7、《35KV及以下电力电缆敷设》94D101-5 8、《电力电缆井设计安装》07SD101-8 9、《通信管道与通信工程设计规范》YD5007- 10、《地下通道电缆敷设》05X101-2 11、建设工程施工现场供用电安全规范GB50104-93
12、建筑电气工程施工质量验收规范GB 50303- 第三章电气施工准备及安装 一、施工准备 1、技术准备： 施工前专业工长应熟悉设计图纸及设计意图，班组成员认真领会各自的施工内容。由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问，应及时报告项目部领导，项目部以文件方式呈报给监理方转呈设计方，待设计师确定重新更改设计施工方案并办理手续后，方可按更改后的图纸或方案施工，做到心中有数，不盲目施工。 2、材料准备： 根据施工现场用料的先后，组织材料设备进场，材料部门应根据设计水电施工图所标材料规格并按工长所提材料详细计划表，密切配合施工进度保证材料供应。 3、施工机具及劳动力准备： 根据工期计划及施工进度安排好劳动力需求计划，合理搭配班组人员及技术骨干，配备好所需的小型电动工具及其它设备等。做到特种人员持证上岗。 二、施工测量 1. 平面轴线控制 该工程占地面积大，平面形状复杂，测量的难度较大，根据给定的城市坐标点，采用J2光学经纬仪投测轴线。土方开挖、回填结束后，再进行
园林绿化工程施工技术方案 一、绿化工程施工方案 绿化工程的对象是有生命的植物材料，种植的树木品种较多，规格较大，所以确保工程能够达到设计效果，确保植物的成活率，必须进行精心的施工及精心的养护管理，才能达到如期的效果。 绿化工程施工程序如下： a、场地准备场地清理---换土---场地初平整---土壤消毒施肥 b、苗木准备选苗---起苗、包装---苗木运输---临时假植 c、苗木种植定位放线---挖种植坑---栽植---支撑---修剪---遮荫---浇水 d、草坪种植场地准备---土地的平整与耕翻---排水及灌溉系统---草坪种 植施工---播后管理 1、场地准备 （1）场地清理：人工清理绿化场地中的建筑垃圾，杂灌植物等影响施工及树木成活率的垃圾，装车清理到运至指定地点。 （2）换土：由于绿化对种植土的要求较高，所以对绿化用土要换上用丰富有机质，土壤肥沃，排水性能较好的土壤。 （3）场地初平整：经过换土的种植土，根据设计图纸，进行初平整，整理符合设计意途的地形地貌。 （4）土壤消毒施肥：用“保丰收”35%水剂每亩2.5KG，水100-150KG，用喷雾器均匀喷洒于土壤表面，然后使土壤完全湿润，以杀灭土壤中的收起病害的真菌和线虫。在地被和花卉种植地，撒施堆肥2.5KG/M2，并混入表面土中，乔灌木施肥在挖种植坑进进行。 2、苗木准备 （1）选苗：选苗应选符合设计图纸中的苗木品种树形、规格外，要注意
选择长势健旺，无病虫害，无机械损伤，树形端正，根须发达的苗木，对于大规格的乔、灌木、最好选择经过断根移载的树木，这样苗木易成活。 （2）起苗、包装：起苗前1-2天应灌水一次，采用人工起苗挖裸根苗的起挖应注意根系的完整，尽量少根系，并对过长根，受伤根进行修剪，起出后用草袋包扎，并喷水保湿，带土球的苗木，土球直径应为苗木胸径的6-8倍，土球的厚度为其直径的2/3，起出后，立即用草绳麻布绑扎，大苗起出后，宜对其根部作适当修复。其主要枝干，应用草绳或麻布缠缚以防脱水，并将全树的每片叶子都剪截1/2-2/3，以大大减少叶面积的办法来降低全树的水分蒸腾总量。 （3）苗木运输：苗木装卸时应小心轻放，不损伤苗木。小苗堆放不宜太厚，以防发热伤苗，对大树的运输，用采用吊装，移植大树在装运过程中，应将树冠捆拢，并应固定树干，防止损伤树皮，不得损坏土球，操作中注意安全。大树移植卸车时，应将主要观赏面安排适当，土球（或箱）应直接另放种植穴内，拆除包装，分层填土夯实。 （4）临时假植：应尽量做到随起随运、随栽，以保证苗木的成活率，若因故不能当天栽完，应将苗木分散假植，假植前先开挖假植沟，深度以能埋住树木根系为度，放入苗木后覆土，踩实，不使漏风，并应浇水，遮荫养护。 3、苗木种植 （1）定位放线：根据施工图和已知坐标的地形、地物进行放线，确定种植点，以使树木栽植准确，整齐，种植效果能达到设计意图。 （2）挖种植坑：人工开挖，植穴的大小应满足设计要求，株行中医符合设计的尺寸，开挖时，应将上层好土堆放一边，底层心土堆放在另一边； 成片栽植的花灌木和地被物，应全面深翻30CM，然后开沟栽植。 （3）栽植：种植穴按一般的技术规程挖掘，穴底要施基肥并铺设细土垫层，
公园景观管线水电工程施工方案及技术措施 1、材料准备要求： 管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品合格证明。 2、工艺流程 确认施工现场→测量放线→开挖沟槽→清理沟槽→铺设管道→管道通水试验→隐蔽验收→回填 1）定位放线：先按施工图定位出管道的坐标及走向后，在按图示方位打桩放线，确定沟槽位置、宽度、深度，应符合设计要求。 2）挖槽：采用机械挖槽，如下方有管线，则管线附近采用人工挖槽。 3）沟底垫层处理：要求沟底是坚实的自然土层，如果是松土填成的，沟底要进行夯实整平。 4）验收：在槽底清理完毕整平后根据施工图检查管沟坐标，、深度、平直程度，沟底管基密实度是否符合要求，
如果局部挖宽或挖窄，则应进行处理，自检合格后再上报甲方（监理工程师），监理确认合格批准后进行下道工序。 3、测量 1）据已建立控制系统，进行局部放线控制点的测设。 2）据设计已提供的管线及各类井室的高程和坐标，采用极坐标法进行管道中心线、检查井等的平面测量。 3）由于管段各检查井之间的距离较短，管线测量可采用全站仪进行测量，放出井中心位置，管道线中心位置，在相应位置设置里程桩号，方便施工及防止出现错误，便于复测。 4）进行下一道工序前，必须先复测数据无误后方可进行下一工序的施工，不合格的工序必需返工保质量。 5）距离测量： 仪器采用全站仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核）。小范围距离测量采用普通钢尺测距，主要技术要求须满足《工程测量规范》的相关规定。
本工程测量工作量大，线形较复杂，测量内容主要有平面坐标控制测量、高程控制测量等。 ①采用全站仪进行施工测量，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，缩短施测工期。在本工程开工前，会同监理单位及业主对设计人员提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。 ②采用全站仪的后方交会专项功能,通过对两个已知点的观测,得出仪器点的坐标；采用全站仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测一个角度，即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标。施工控制网的测量成果为满足要求宜采用较高精密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制。做
园林排水工程施工方案及施工方法 排水工程的主要任务是：把雨水、废水、污水收集起来并输送到适当地点排除，或经过处理之后再重复利用和排除掉。园林中如果没有排水工程，雨水、污水淤积园内，将会使植物遭受涝灾，滋生大量蚊虫并传播疾病；既影响环境卫生，又会严重影响公园里的所有游园活动。因此，在每一项园林工程中都要设置良好的排水工程设施。 一、园林排水的种类与特点 园林环境与一般城市环境很不相同，其排水工程的情况也和城市排水系统的情况有相当大的差别；因此，在排水类型、排水方式、排水量构成、排水工程构筑物等等多方面都有它自己的特点。 （一）园林排水的种类 从需要排除的水的种类来说，园林绿地所排放的主要是雨雪水、生产废水、游乐废水和一些生活污水。这些废、污水所含有害污染物质很少，主要含有一些泥沙和有机物，净化处理也比较容易。 1.天然降水 园林排水管网要收集、输送和排除雨水及融化的冰、雪水。这些天然的降水在落到地面前后，要受到空气污染物和地面泥沙等的一定污染，但污染程度不高，一般可以直接向园林水体如湖、池、河流中排放。
2.生产废水 盆栽植物浇水时多浇的水，鱼池、喷泉池、睡莲池等较小的水景池排放的废水，都属于园林的生产废水。这类废水也一般可直接向河流等流动水体排放。面积较大的水景池，其水体已具有一定的自净能力，因此常常不换水，当然也就不排出废水。 3.游乐废水 游乐设施中的水体一般面积不大，积水太久会使水质变坏，所以每隔一定时间就要换水。如游泳池、戏水池、碰碰船池、冲浪池、航模池等，就常在换水时有废水排出。游乐废水中所含污染物不算多，可以酌情向园林湖池中排放。 4。生活污水 园林中的生活污水主要来自餐厅、茶室、小卖、厕所、宿舍等处。这些污水中所含有机污染物较多，一般不能直接向园林水体中排放，而要经过除油池、沉淀池、化粪池等进行处理后才能排放。另外，做清洁卫生时产生的废水，也可划人这一类中。 （二）园林排水的特点 根据园林环境、地形和内部功能等方面与一般城市给水工程情况的不同，可以看出其排水工程具有以下几个主要方面的特点。 1.地形变化大，适宜利用地形排水。园林绿地中既有平
WORD格式重庆洺悦府项目示范区园林景观工程 水 景 专 项 方 案 编制人：范存星 审核人：刘德涛
WORD格式审批人：周景
水景工程施工方案 1.施工工艺流程： 测量放线→土方开挖→基土平整夯实施工→铺设三七灰土垫层施工→砼基础垫层施工→水电安装预埋配合施工→钢筋砼施工→找平层施工→防水层施工 →防水保护层施工→水池面层卵石铺设施工→水电安装施工→园林景观摆设及 调试→竣工验收 1）测量放线： 按照场内水池的外型、宽度、平面位臵，测量放出基准点，按照网格图放1000×1000mm网格控制线，根据图纸尺寸描放池体外型，在弧度较大处可适当 加密测点。 2）土方开挖： ①坑底平面布置: 主要考虑雨季施工时基坑内排水。为保持场地整洁，干燥的施工需要，必须做到有组织地排除井内积水和场地积水，拟在基坑底设臵集水井，每座水井设1 台潜水泵将雨水就近排入市政管道。 ②土方开挖： 土方采用机械挖土，同时人工进行余土清理，并严格遵照设计夯实度要求进行整平夯实。机械挖上来的土方，采用随挖随用自卸汽车运走，以免造成堆积现象。 3）土方回填： ①回填土方前，要对管线埋设彻底检查并由甲方和监理验收认可后，方可回填土，回填土要用压路机夯实，在边角处用打夯机进行打夯，每层厚度不得大于250MM。 ②不进行填方的施工，应分段尽快完成。基坑回填应分层对称，防止造成一侧压力不平衡，破坏基础。 4）三七灰土垫层施工： ①将块状生石灰，用水浸透，全部化散后，用筛子进行过筛。 ②选择适合的素土与三七灰按照比例用机械进行拌和。
③夯实或碾压；夯实或碾压的遍数，由现场试验确定。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。 5）砼基础垫层施工：现场使用用商品混凝土，砼按照设计要求进行配比。砼拌合后，人工进行摊铺，采用平板振动或卡板振动器振捣，振动器搁在纵向侧模顶上，自一端向另一端依次振动2-3遍。砼垫层以人工进行收浆，成型后2-3 小时且物触无痕迹时，用麻袋进行全面覆盖，经常洒水保持湿润。 6）水电管道安装 给排水水管道的安装及电气管道安装参照施工组织计划中的做法。 7）钢筋砼工程的施工方法参照钢筋砼结构施工方法。 本工程砼强度等级有C20，C25，等采用商品混凝土。其中混凝土垫层采用100厚C20商砼，池身、池底采用150厚C25P6抗渗钢筋混凝土。 8）防水层施工 ①防水层采用聚氨酯防水涂膜，一布四涂 施工工艺：清理基层表面→细部处理→配制底胶→涂刷底胶(相当于冷底子油)→细部附中层施工→第一遍涂摸→第二遍涂摸防水层施工→防水层 ②防水层施工前，应将基层表面的尘土等杂物清除干净。涂料施工之前，检查找平层表面，要求平整、干净。如个别地方较潮，可用喷灯烘烤干燥。涂刷要薄而均匀，不得有空白、麻点、气泡。 a在施工中涂摸防水材料，其配合比计量要准确，并必须用电动搅拌机进行强力搅拌。 b附加层施工：突出池面的管根、出水口，等根部(边沿)，阴、阳角等部位，应在大面积涂刷前，先做一道防水附加层，两侧各压交界缝200mm。涂刷仿水材料，具体要求是，常温4h表干后，再刷第二道涂膜防水材料，24h实干后，即可进行大面积涂膜防水层施工。 c涂膜防水层：第一道涂膜防水层：将已配好的聚氨酯涂膜防水材料，不得有漏刷和鼓泡等缺陷，24h固化后，可进行第二道涂层。第二道涂层：在已 固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，涂刮量与第一道相同，不得有漏刷等缺陷。24h固化后，再按上述配方和方法涂刮第三
园林景观给排水施工组织方案
一、施工技术要求 （一）喷灌系统施工 1.1施工工艺顺序 施工准备（图纸会审、设计交底、方案编制、材料验收、工机具进场、技术培训）测量放线管沟开挖管沟验收管道安装分段试压分段回填总体试压现场恢复资料整理交工验收。 1.2主要施工技术措施 1.2.1测量放线 1.2.1.1 测量仪器 (1)角度测量用J2经纬仪,长度测量用50米或30 米钢卷尺配合10kg 拉力器进行测量. (2)水准测量或标高引测采用苏一光DSZ2配测微平板的高精度水准 仪作为主控仪器,并辅以1-2台苏一光DSZ3自动安平水准仪. (3)凡进厂后的测量仪器都持有国家技术监督局认可的鉴定单位的检
定合格证书. 1.2.1.2测量人员 (1)进场后项目部将专门设立一个测量小组,由项目技术负责人负责,下设专业人员若干名. (2)测量人员都已经过专业培训,并持证上岗. (4)测量人员与复核人员如下表: 1.2.1.3测量标准 本工程所用测量标准为<<工程测量规范>> 1.2.1.4测量方法 根据管道的起点、终点和转折点的设计，先在地上放出管道中线再放出开挖边线并撒灰标明，操作顺序为：
基准点确认---中线并打桩---边线并打桩---开挖 1.2.1.5技术要求 a．中线测量 严格按设计部门和建设部门给定的桩位，施放管线中线，控制好起点、止点、平面折点和纵面折点，主点点位误差在50毫米以内。b．高程测量 该工程的管道埋设，根据设计规定，为埋深0.8-1.0米，由于施工区域平面高程起伏不一，因此，以埋深度进行控制。 1.2.1.6注意事项 由于该喷灌系统是为绿化服务的，因此，喷灌的位置应与绿化匹配，发现问题应及时反映并申请纠正。 1.2.2管道运输 该管道质轻，在运输和搬运的过程中严防随手乱扔和碰撞，以免损伤管子和配件。
