第一章静电场1.3电场强度【教学目标】1、知道电荷相互作用是通过电场发生的；2、理解电场强度和电场线的概念。
3、用电场强度概念求点电荷产生电场的电场强度；4、知道几种典型电场的电场线分布。
5、以电场线描述电场为例，渗透用场线描述矢量场的方法重点：电场强度的概念及其定义式难点：对电场概念的理解、应用电场的叠加原理进行简单的计算【自主预习】1．英国物理学家、化学家首先提出场的概念。
他指出：电荷的周围存在，带电体间的相互作用是通过它们各自产生的传递的。
电场是一种特殊形态的，电场最基本的特征是，这也是检验空间是否存在电场的依据之一。
2．为研究电场而放进电场的电荷称为；产生电场的电荷称为。
3．电场强度是反映电场本身的力的性质的物理量。
电场中某处的电场强度大小定义为放在该处的电荷受到的电场力跟该电荷的电量的。
电场强度的大小表示电场的，电场强度的方向就是电场的，且物理学中规定：电场中某点的电场强度的方向跟电荷在该点所受的电场力的方向。
电场强度的单位是或。
4．是电场强度的，适用于电场；仅适用于真空中点电荷的电场。
5．如果有几个点电荷同时存在，它们的电场就互相，形成合电场。
这时某点的场强等于各个点电荷存在时在该点产生的场强的。
6．等量异种电荷和等量同种电荷连线上以及中垂线上电场强度各有怎样的规律？(1)等量异种点电荷连线上以中点O场强最小，中垂线上以中点O的场强为最大；等量同种点电荷连线上以中点电场强度最小，等于零．因无限远处场强E∞＝0，则沿中垂线从中点到无限远处，电场强度先增大后减小，之间某位置场强必有最大值．(2)等量异种点电荷连线和中垂线上关于中点对称处的场强相同；等量同种点电荷连线和中垂线上关于中点对称处的场强大小相等、方向相反.【典型例题】一、场强的公式【例1】下列说法中，正确的是( )A．在一个以点电荷为中心，r为半径的球面上各处的电场强度都相同B．E＝仅适用于真空中点电荷形成的电场C．电场强度的方向就是放入电场中的电荷受到的静电力的方向D．电场中某点场强的方向与试探电荷的正负无关二、电场线的理解【例2】如图1 所示，实线是一簇未标明方向的由点电荷Q产生的电场线，若带电粒子q(≫)，由a运动到b，静电力做正功．已知在a、b两点粒子所受静电力分别为、，则下列判断正确的是( )A．若Q为正电荷，则q带正电，>B．若Q为正电荷，则q带正电，<C．若Q为负电荷，则q带正电，>D．若Q为负电荷，则q带正电，<三、电场强度【例3】.场源电荷Q＝2×10－4 C，是正点电荷；检验电荷q＝－2×10－5 C，是负点电荷，它们相距r＝2 m，且都在真空中，如图2所示．求：(1)q在该点受的静电力．(2)q所在的B点的场强.(3)只将q换为q′＝4×10－5 C的正点电荷，再求q′在B点的受力及B点的场强．(4)将检验电荷移去后再求B点场强．四、电场强度的叠加【例4】如图3所示，在y轴上关于O点对称的A、B两点有等量同种点电荷＋Q，在x轴上C点有点电荷－Q，且＝，∠＝60°.根据上述说明，在x轴上场强为零的点为．如果C点没有电荷的存在，x轴上电场强度为零的点是．【课后练习】1.由电场强度的定义式E＝可知，在电场中的同一点( )A．电场强度E跟F成正比，跟q成反比B．无论试探电荷所带的电荷量如何变化，始终不变C．电场中某点的场强为零，则在该点的电荷受到的静电力一定为零D．一个不带电的小球在P点受到的静电力为零，则P点的场强一定为零2．如图4所示是静电场的一部分电场分布，下列说法中正确的是( ) A．这个电场可能是负点电荷的电场B．点电荷q在A点处受到的静电力比在B点处受到的静电力大C．点电荷q在A点处的瞬时加速度比在B点处的瞬时加速度小(不计重力)D．负电荷在B点处所受到的静电力的方向沿B点切线方向3．在点电荷形成的电场中，其电场强度( )A．处处相等B．与场源电荷等距的各点的电场强度都相等C．与场源电荷等距的各点的电场强度的大小都相等，但方向不同D．场中各点的电场强度与该点至场源电荷的距离r成反比4．电场强度E的定义式为E＝，下面说法中正确的是( )A．该定义只适用于点电荷产生的电场B．上式中，F是放入电场中的点电荷所受的静电力，q是放入电场中的点电荷的电荷量C．上式中，F是放入电场中的点电荷所受的静电力，q是产生电场的电荷的电荷量D．库仑定律的表达式F＝可以说是点电荷q2产生的电场在点电荷q1处的库仑力大小；而可以说是点电荷q1产生的电场在点电荷q2处的场强大小5．将质量为m的正点电荷q在电场中从静止释放，在它运动过程中如果不计重力，下述正确的是( )A．点电荷运动轨迹必与电场线重合B．点电荷的速度方向必定和所在点的电场线的切线方向一致C．点电荷的加速度方向必与所在点的电场线的切线方向一致D．点电荷的受力方向必与所在点的电场线的切线方向一致6．以下关于电场和电场线的说法中正确的是( )A．电场和电场线都是客观存在的物质，因此电场线不仅能在空间相交，也能相切B．在电场中，凡是电场线通过的点场强不为零，不画电场线区域内的点的场强为零C．同一试探电荷在电场线密集的地方所受静电力大D．电场线是人们假设的，用以形象表示电场的强弱和方向，客观上并不存在7．如图5所示是在一个电场中的a、b、c、d四个点分别引入试探电荷时，电荷所受的静电力F跟引入的电荷的电荷量之间的函数关系，下列说法正确的是( ) A．这个电场是匀强电场B．这四点的电场强度大小关系是>>>C．这四点的场强大小关系是>>>D．无法比较E值大小8.一负电荷从电场中A点由静止释放，只受静电力作用，沿电场线运动到B点，它运动的v－t图象如图6所示，则两点A、B所在区域的电场线分布情况可能是下图中的( )9．在如图7所示的匀强电场中，有一轻质棒，A点固定在一个可以转动的轴上，B端固定有一个大小可忽略、质量为m，带电荷量为Q的小球，当棒静止后与竖直方向的夹角为θ，求匀强电场的场强．10．如图8所示，正电荷Q放在一匀强电场中，在以Q为圆心、半径为r的圆周上有a、b、c三点，将检验电荷q放在a点，它受到的静电力正好为零，则匀强电场的大小和方向如何？b、c两点的场强大小和方向如何？答案：例1.解析因为电场强度是矢量，有方向，故A错误；E＝仅适用于真空中点电荷形成的电场，B正确；电场强度的方向就是放入电场中的正电荷受到的静电力的方向，C错误；电场中某点的场强仅由电场本身决定，与试探电荷无关，故D正确．例2. A解析从电场线分布可以看出，a点电场线密，故>，所以带电粒子q在a点所受静电力大，即>；若Q带正电，正电荷从a到b静电力做正功，若Q带负电，正电荷从a到b静电力做负功，故A项正确.例3解析(1)由库仑定律得F＝＝9×109× N＝9 N方向在A与B的连线上，且指向A.(2)由电场强度的定义：E＝＝所以E＝9×109×＝4.5×105方向由A指向B.(3)由库仑定律F′＝＝9×109× N＝18 N方向由A指向B，E＝＝＝4.5×105方向由A指向B.(4)因E与q无关，q＝0也不会影响E的大小与方向，所以移去q后场强不变.例4.解析在x轴上由－Q产生的电场强度方向沿水平方向，在C点右侧水平向左，左侧水平向右，要想和等量的正电荷在x轴上产生的合场强为零，该点应该出现在C点的右侧，距离A、B、C三个电荷相同的D点上．答案D点拓展探究如果C点没有电荷的存在，x轴上电场强度为零的点是．答案O点解析C点如果没有电荷存在，则变成等量同种电荷的电场，应该是O点处的场强为零．课后练习1答案解析电场强度是由电场本身所决定的物理量，是客观存在的，与放不放试探电荷无关．电场的基本性质是它对放入其中的电荷有静电力的作用，F＝.若电场中某点的场强E＝0，那么F＝0，若小球不带电q＝0，F也一定等于零，选项B、C正确．场强是描述电场强弱和方向的物理量，是描述电场本身性质的物理量．2. 答案 B解析负点电荷的电场线是自四周无穷远处从不同方向指向负电荷的直线，故A错．电场线越密的地方场强越大，由图知>，又因F＝，得>，故B正确．由a＝，a∝F，而F∝E，>，所以>，故C错．B点的切线方向即B点场强方向，而负电荷所受静电力方向与其相反，故D 错．3. 答案 C4. 答案5.答案解析正点电荷q由静止释放，如果电场线为直线，电荷将沿电场线运动，但如果电场线是曲线，电荷一定不沿电场线运动(因为如果沿电场线运动，其速度方向与受力方向重合，不符合曲线运动的条件)，故A选项不正确；由于点电荷做曲线运动时，其速度方向与静电力方向不再一致(初始时刻除外)，故B选项不正确；而点电荷的加速度方向，即电荷所受静电力方向必与该点场强方向一致，即与所在点的电场线的切线方向一致，故C、D选项正确．6. 答案解析电场线是为了形象描述电场而引入的假想曲线；我们规定电场线上某点的切线方向就是该点电场的方向，电场线的疏密反映电场的强弱．所以利用电场线可以判断电场的强弱和方向以及带电粒子在电场中的受力大小及方向．7. 答案 B解析对图象问题要着重理解它的物理意义，对于电场中给定的位置，放入的试探电荷的电荷量不同，它受到的静电力不同．但是静电力F与试探电荷的电荷量q的比值即场强E 是不变的量，因为F＝，所以F跟q的关系图线是一条过原点的直线，该直线斜率的大小即表示场强的大小，由此可得：>>>，故B正确．8.答案 C解析由图象知,负电荷由A点运动到B点做变加速直线运动,说明它所受静电力方向由A 指向B,且静电力逐渐增大,所以电场线上电场方向B→A,且E变大.9.答案解析小球受重力、棒拉力，还应受到水平向右的静电力F，故Q为正电荷，由平衡条件：θ－F＝0，θ＝所以F＝θ又由F＝，得E＝10.答案，方向向右＝，方向向右＝，方向指向右上方，与连线成45°角解析点电荷Q周围空间的电场是由两个电场叠加而成的．根据题意可知，Q在a点的场强和匀强电场的场强大小相等、方向相反，所以匀强电场的场强大小为E＝，方向向右．在b点，两个电场合成可得＝，方向向右．在c点，两个电场合成可得＝，方向指向右上方，与连线成45°角．。

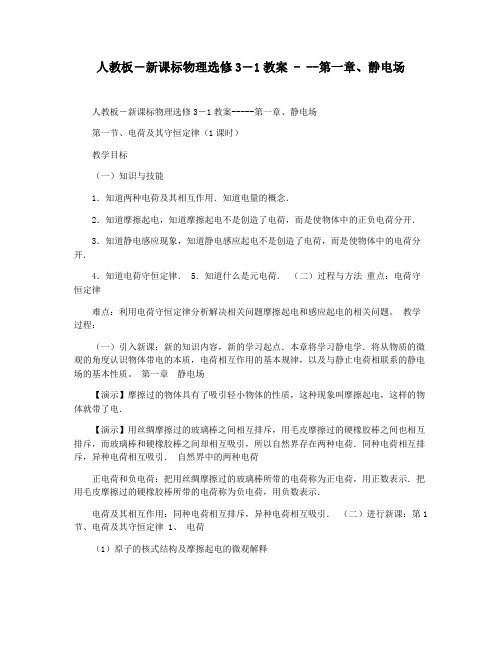

人教板―新课标物理选修3―1教案 - --第一章、静电场人教板―新课标物理选修3―1教案-----第一章、静电场第一节、电荷及其守恒定律（1课时）教学目标（一）知识与技能1．知道两种电荷及其相互作用．知道电量的概念．2．知道摩擦起电，知道摩擦起电不是创造了电荷，而是使物体中的正负电荷分开．3．知道静电感应现象，知道静电感应起电不是创造了电荷，而是使物体中的电荷分开．4．知道电荷守恒定律． 5．知道什么是元电荷．（二）过程与方法重点：电荷守恒定律难点：利用电荷守恒定律分析解决相关问题摩擦起电和感应起电的相关问题。
教学过程：（一）引入新课：新的知识内容，新的学习起点．本章将学习静电学．将从物质的微观的角度认识物体带电的本质，电荷相互作用的基本规律，以及与静止电荷相联系的静电场的基本性质。
第一章静电场【演示】摩擦过的物体具有了吸引轻小物体的性质，这种现象叫摩擦起电，这样的物体就带了电．【演示】用丝绸摩擦过的玻璃棒之间相互排斥，用毛皮摩擦过的硬橡胶棒之间也相互排斥，而玻璃棒和硬橡胶棒之间却相互吸引，所以自然界存在两种电荷．同种电荷相互排斥，异种电荷相互吸引．自然界中的两种电荷正电荷和负电荷：把用丝绸摩擦过的玻璃棒所带的电荷称为正电荷，用正数表示．把用毛皮摩擦过的硬橡胶棒所带的电荷称为负电荷，用负数表示．电荷及其相互作用：同种电荷相互排斥，异种电荷相互吸引．（二）进行新课：第1节、电荷及其守恒定律 1、电荷（1）原子的核式结构及摩擦起电的微观解释构成物质的原子本身就是由带电微粒组成。
原子：包括原子核（质子和中子）和核外电子。
（2）摩擦起电的原因：不同物质的原子核束缚电子的能力不同．实质：电子的转移．结果：两个相互摩擦的物体带上了等量异种电荷．（3）金属导体模型也是一个物理模型P3用静电感应的方法也可以使物体带电．1得出电荷守恒定律．2、电荷守恒定律：电荷既不能创造，也不能消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分．另一种表述：一个与外界没有电荷交换的系统，电荷的代数和总是保持不变。
3 电场强度课标解读1.初步了解场是物质存在的形式之一,明白电荷间的彼此作用是通过电场来实现的.2.理解电场强度的概念,会用概念式进行有关运算,明白电场强度是矢量及方向是如何规定的.3.会利用库仑定律和电场强度的概念推导点电荷的场强公式,并能用此公式进行有关运算.4.明白电场的叠加原理,并能用那个原理进行简单运算.5.明白电场线描述电场的方式,会用电场线描述电场,会画常常利用的点电荷的电场线,明白电场线是虚拟的.课前试探1.天体之间的万有引力被看成是超距作用,它们是通过什么来完成这种超距作用的呢? 答案:引力场2.举例说明场的存在.答案:电话、收音机、电视机都能接收电磁波,电磁波就是电磁场的传播,电磁场是存在的. 自主研学1.电荷周围存在着一种特殊的物质,这种物质看不见摸不着,法拉第第一提出,咱们把它叫做__________.静止的电荷产生的场称为静电场.它的散布不随时刻而改变.2.电场最明显的特征就是对置入的电荷有__________的作用,激发电场的电荷被称为__________,查验电场是不是存在或强弱散布的电荷称为__________或__________.3.放入电场中某点的查验电荷所受的静电力F 跟它的电荷量q 的比值,叫做该点的__________.电场强度是用来描述电场__________的物理量.它是矢量,方向与__________在该点受的静电力的方向相同.4.点电荷在某点所激发的电场强度与场源电荷的电荷量成__________,跟该点到场源电荷的距离的__________成反比.真空中点电荷的电场强度公式为E=__________.5.若场源电荷不唯一,空间某点的电场强度咱们能够如此处置,各点电荷__________在该点产生的电场强度的__________和,这种关系叫做电场强度的叠加,它遵循__________定则.6.电场线是从__________电荷(或无穷远)动身到(无穷远或)负电荷终止的一系列曲线,是用来形象直观地表示电场的物理模型.它的疏密程度表示电场强度的__________,各点的切线方向都跟该点电场强度的__________一致.7.若是电场中各点电场强度的大小相等,方向相同,那个电场就叫__________.8.电荷在电场中受到的静电力又叫电场力,公式为:__________.三点剖析一、关于电场强度的几个问题1.对电场强度概念的理解电场中某点的电场强度E 是唯一的,是由电场本身的特性(形成电场的电荷及空间位置)决定的.虽然E=qF ,但场强E 绝不是试探电荷所受的电场力,也不是单位正试探电荷所受的电场力,因为电场强度不是电场力,电场中某点的电场强度,既与试探电荷的电荷量q 无关,也与试探电荷的有无无关.因为即便无试探电荷存在,该点的电场强度仍然是原有的值.2.两个场强公式E=q F 和E=2rkQ 的比较 (1)E=2rQ k 适用于真空中点电荷产生的电场,式中的Q 是场源电荷的电荷量,E 与场源电荷Q 紧密相关;E=q F 是场强的概念式,适用于任何电场,式中的q 是试探电荷的电荷量,E 与试探电荷q 无关.(2)在点电荷Q 的电场中不存在E 相同的两个点,r 相等时,E 的大小相等但方向不同;两点在以Q 为圆心的同一半径上时,E 的方向相同而大小不等.3.电场的叠加当空间的电场是由几个点电荷一路激发的时候,空间某点的电场强度等于每一个点电荷单独存在时所激发的电场在该点的场强的矢量和.“叠加电场”一经形成,电场中某点的场强也就唯一肯定了.但由于场强是矢量,能够依矢量法则按照需要进行分解.二、对电场线应注意以下几点1.电场中的电场线不相交电场中某点的电场强度的大小和方向,按照其客观性是唯一肯定的,若电场线能相交,由于交点的切线不唯一,按照画电场线的规定,交点处的电场强度失去了上述的唯一性,所以电场中的电场线在空间是不能相交的.2.实验能显示电场线的形状,为何说电场线不是客观存在的因为电场是一种特殊的物质,无形无体,充满它所在的空间.正因为它是没有形状的,而实验之所以能显示电场线的形状,是因为在引入电场线时,抓住“电场力”这一根本属性.实验显示的正是带电物体在电场中受到电场力所表现出来的位置改变,因此咱们应该注意,虽然咱们能够用实验来显示电场线的形状,但并非说明电场线是客观存在的.电场线是假想的,电场才是客观存在的.3.电场线和运动轨迹电场线是为了形象地描述电场而引入的假想曲线,规定电场上每点的切线方向为该点的场强方向,也是正电荷在该点受力产生加速度的方向(与负电荷受力方向相反).运动轨迹是带电粒子在电场中实际通过的径迹,径迹上每点的切线方向为粒子在该点的速度方向.在力学的学习中咱们就已经明白,物体运动速度的方向和它的加速度的方向是两码事,不必然相同,因此,电场线与运动轨迹不能混为一谈,不能以为电场线就是带电粒子在电场中运动的轨迹,只有当电场线是直线,且带电粒子初速度为零或初速度方向在这条直线上,运动轨迹才和电场线重合,这只是一种特殊的情形.4.电场线的疏密与场强的比较依照电场线画法的规定,场壮大处画电场线密,场强小处画电场线疏,因此按照电场线的密疏就可以够比较场强的大小.例如,图1-3-1（a ）中由于A 点处比B 点处的电场线密,可知E A >E B .但如果只给一条直电场线,如图1-3-1（b ）,试比较判断A 、B 两点的场强的大小,则无法由疏密程度来肯定.对此种情形可有多种推理判断:①若是正点电荷电场中的一根电场线,由点电荷场强公式可知E A >E B ;②若是负点电荷电场中的一根电场线,则有E B >E A ;③若是匀强电场中的一根电场线,则有E A =E B .固然,对它还能够有其他的推理判断.图1-3-1 精题精讲例1 一查验电荷q=+4×10-9 C,在电场中P 点受到的电场力F=6×10-7 N.求:(1)P 点的场强;(2)没有查验电荷时,P 点的场强;(3)放一电荷量为q=×10-6 C 的电荷在P 点,受到的电场力F ′是多大?思路解析只要记住场强概念式和理解场强的含义,求解此题是相当容易的. (1)E=q F =CN 97104106--⨯⨯=×102 N/C. (2)场强是描述电场的物理量,跟查验电荷无关,所以场强仍是×102 N/C.(3)F ′=q ′E=×10-6××102 N=×10-4 N.答案:（1）E=×102 N/C（2）E=×102 N/C（3）F ′=×10-4 N绿色通道加深对公式的记忆和理解,公式E=qF 适用于任何电场,而且E 与q 无关.理解电场最明显的特征就是对置入其中的电荷有力的作用.例2 如图1-3-2，在正六边形的a 、c 两个极点上各放一带正电的点电荷，电荷量的大小都是q 1;在b 、d 两个极点上，各放一带负电的点电荷，电荷量的大小都是q 2,q 1＞q 2.已知六边形中心O 点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条（ ）图1-3-2 图1-3-32 C思路解析作出a 、c 、b 、d 四个点电荷在O 点的场强方向如图1-3-3中E a 、E c 、E b 、E d ,由几何知识得E a 、E c 的夹角为120°,故E a 、E c 的矢量和大小E +=E a =E c ,方向如图、E d 的夹角也为120°,E b 、E d 的矢量和大小为E -=E b =E d ,方向如图1-3-3.又由点电荷形成的电场的场强公式E=2r q k 和q 1>q 2,得E +>E -,所以E +与E -矢量和的方向只能是图中E 2的方向,故选项B 正确.答案:B绿色通道场强是矢量,几个点电荷在空间某点的电场强度,就是这几个点电荷单独在该点的电场强度的矢量叠加.图1-3-4例3 如图1-3-4所示,在x 轴上有两个点电荷A 、B,带电荷量别离为+Q 1与-Q 2,且Q 1=2|Q 2|,用E 1和E 2别离表示两个点电荷所产生的场强的大小,则在x 轴上应有（ ）=E 2的点只有一处,该处合场强为零=E 2的点共有两处,一处合场强为零,另一处合场强为2E 2=E 2的点共有三处,其中两处合场强为零,另一处合场强为2E 2=E 2的点共有三处,其中一处合场强为零,另两处合场强为2E 2思路解析E 1=E 2的结果有两种可能:一种是合场强为零,另一种是合场强为2E 1或2E 2.由图可知,在A 、B 之间的x 轴上,A 、B 两电荷的场强方向相同,不存在合场强为零的点,但合场强为2E 2的点可能存在(只有一处);在A 点左侧的x 轴上,由E=2rkQ 能够判断得知,也不存在合场强为零的点,因这一区间内距A 近,而距B 远,但A 点处的电荷量大于B 点处的电荷量,故不可能出现E 1=E 2的位置,自然也就没有合场强为零的点,如此符合合场强为零的位置只有在B 点右边的x 轴上,且是唯一肯定的位置.设A 、B 相距a,合场强为零的点在B 点右边距B 为x 远处,则2xkQ =2)(2a x Q k +•,所以x=(1+2)a.同理E 1=E,且合场强为2E 2的位置在A 、B 之间的x 轴上,并有唯一肯定解,即在B 点左侧距B 为(2-1)a 处,正确选项应选B.答案:B绿色通道本题巩固电场叠加和点电荷的场强两个重要知识点,对公式E=2r Q k的熟悉要从场源电荷动身,要了解场源电荷周围的电场强度与哪些因素有关.。
人教版物理选修3－1第一章第三节《电场强度》《电场强度》教学设计教学分析学生从本节课开始接触电场的概念，由于它的抽象性，故可先把它接受下来，在学习中逐渐加深对它的认识。
本节的主要内容包括电场及其力的性质，以及定义了电场强度来反映电场的强弱及其特点。
本节的主要特点就是抽象性强，场的概念较难理解，再就是引入点场强度这个物理量的时候采用了比值定义法，有方法论的介绍总结。
另外关于场的叠加要通过类比（类比波的叠加）进行研究，所以说本节还有方法性强的特点。
结合本节的特点和地位现定位本节的教学目标如下：1.使学生能初步接受场的客观存在的特殊物质性。
2.能够深入理解电场强度的物理意义、定义式、矢量性，也能应用其来分析计算一些简单问题。
3.通过知识的学习掌握科学的思维方式和研究问题的方法。
教学过程：（表一）（表二）（表三）第三节电场强度第一课时学案学习任务：理解电场的客观存在，理解电场强度，点电荷场强计算式，场强的叠加原理。
新课学习：①请进入角色，想象“假如你是一名乘客”情景，思考什么是“场”？②怎样解释电荷没有接触也能产生力呢？知识：电场:基本性质：③既然电荷是通过电场产生力的作用，那么电场又有哪些规律呢？怎么去研究这些规律呢？怎样描述各个不同位置的电场的强弱以及数量关系呢？场源电荷：试探电荷：电场强度：定义：公式：单位：方向：物理意义：巩固理解：1.电场中某点放一试探电荷，电荷量为q，受到电场力为F,则该点的场强为E=F/q, 则A．若移去试探电荷q，则该点的场强为零。
B．若在该点放一个电荷量为2q的试探电荷，该点的场强变为E/2.C．若在该点放一个电荷量为-2q的试探电荷,该点的场强仍为E，场强方向与原来相反。
D．若在该点放一个电荷量为-q/2的试探电荷,则该点的场强仍为E，场强方向也还是原来的方向，但-q/2的试探电荷受电场力F/2，方向与F相反。
2.由电场强度的定义式E=F/q可知，在电场中的同一点A．电场强度E跟F成正比，跟q成反比B．无论检验电荷所带的电量如何变化，F/q 始终不变C．电场中某点的场强为零，则在该点的电荷受到的电场力一定为零D．一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零3.电场中有一点P,下列说法中正确的是：A．若放在P点电荷的电量减半，则P点的场强减半。

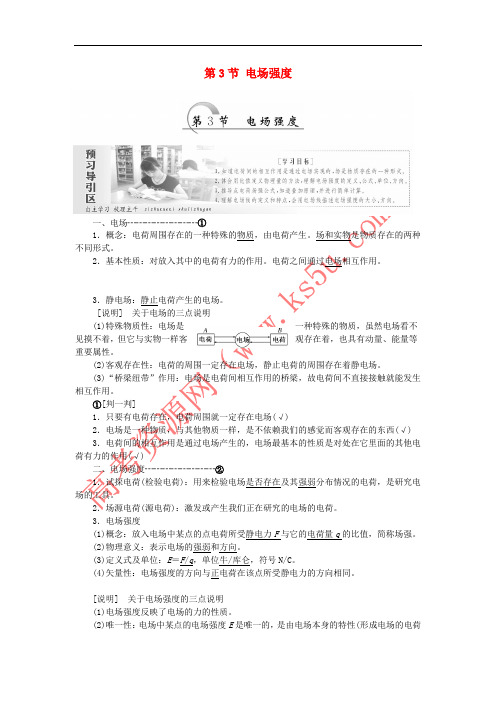

第3节电场强度一、电场┄┄┄┄┄┄┄┄①1．概念：电荷周围存在的一种特殊的物质，由电荷产生。
场和实物是物质存在的两种不同形式。
2．基本性质：对放入其中的电荷有力的作用。
电荷之间通过电场相互作用。
3．静电场：静止电荷产生的电场。
[说明] 关于电场的三点说明(1)特殊物质性：电场是一种特殊的物质，虽然电场看不见摸不着，但它与实物一样客观存在着，也具有动量、能量等重要属性。
(2)客观存在性：电荷的周围一定存在电场，静止电荷的周围存在着静电场。
(3)“桥梁纽带”作用：电场是电荷间相互作用的桥梁，故电荷间不直接接触就能发生相互作用。
①[判一判]1．只要有电荷存在，电荷周围就一定存在电场(√)2．电场是一种物质，与其他物质一样，是不依赖我们的感觉而客观存在的东西(√) 3．电荷间的相互作用是通过电场产生的，电场最基本的性质是对处在它里面的其他电荷有力的作用(√)二、电场强度┄┄┄┄┄┄┄┄②1．试探电荷(检验电荷)：用来检验电场是否存在及其强弱分布情况的电荷，是研究电场的工具。
2．场源电荷(源电荷)：激发或产生我们正在研究的电场的电荷。
3．电场强度(1)概念：放入电场中某点的点电荷所受静电力F与它的电荷量q的比值，简称场强。
(2)物理意义：表示电场的强弱和方向。
(3)定义式及单位：E＝F/q，单位牛/库仑，符号N/C。
(4)矢量性：电场强度的方向与正电荷在该点所受静电力的方向相同。
[说明] 关于电场强度的三点说明(1)电场强度反映了电场的力的性质。
(2)唯一性：电场中某点的电场强度E是唯一的，是由电场本身的特性(形成电场的电荷及空间位置)决定的，与是否放入试探电荷、放入电荷的电性、电荷量的多少均无关。
(3)矢量性：电场强度描述了电场的强弱，是矢量，其运算遵循平行四边形定则。
②[选一选]电场中有一点P ，下列哪种说法是正确的( )A ．若放在P 点试探电荷的电荷量减半，则P 点场强减半B ．若P 点没有试探电荷，则P 点场强为零C ．P 点场强越大，则同一电荷在P 点所受静电力越大D ．P 点的场强方向为试探电荷在该点的受力方向解析：选C 电场中某点的电场强度与试探电荷无关，故A 、B 错误；由电场强度的定义可知C 对；电场强度方向与正试探电荷受力方向相同，故D 错。
高二物理(选修3-1)第一章 静电场1.1 库仑定律1．电荷：自然界中只存在两种电荷，即正电荷和负电荷．用毛皮摩擦过的硬橡胶棒所带的电荷为正电荷，用丝绸摩擦过的玻璃棒所带的电荷为负电荷．同种电荷相互排斥，异种电荷相互吸引．2．电荷量：电荷量是指物体所带电荷的多少．单位是库仑，字母为“C”．物体不带电的实质是物体带有等量的异种电荷．3．元电荷：电子所带电荷量e =1.6⨯10-19C ，全部带电体的电荷量都是e 的整数倍，因此电荷量e 称为元电荷．4．点电荷：点电荷是一种志向化的模型，当带电体的尺寸比它们之间的距离小得许多，以致带电体的大小、形态对相互作用力影响不大时，这样的带电体就可以看做点电荷．5．物体带电方法：（1）摩擦起电；（2）感应起电；（3）接触起电．6．电荷守恒定律：电荷既不能创建，也不能歼灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中电荷总量保持不变．7．库仑定律：（1）适用条件：① 真空中，②点电荷（2）公式：221rQ Q k F = 说明：①两个点电荷间的相互作用力是一对作用力与反作用力，不论两个带电体的电量是否相等，甚至相差悬殊，但它们间的作用力肯定大小相等、方向相反，并与它们的质量无关．②匀称带电的圆球、圆板、圆环，等效为电荷都集中在球心、圆心．③微观粒子（如电子、质子）间的万有引力比它们之间的库仑力小得多，万有引力通常忽视不计，电荷在电场中受力分析时，一般状况下物体的重力不计．1.2 电场强度 电场力的性质1．电场：（1）电场：带电体四周存在的一种物质，是电荷间相互作用的媒体．它是一种看不见的客观存在的物质．它具有力的特性和能的特性．（2）电场最基本的性质：对放入电场中的电荷由电场力的作用．（3）电场力：放入电场中的电荷受到电场的力的作用，此力叫电场力．2．电场强度E ：描述电场力的性质的物理量（1）定义：放入电场中某点的电荷所受电场力与此电荷所带电荷量的比值，叫电场强度．（2）定义式：q F E /=．（3）物质性：电场是电荷四周客观存在的物质，电荷之间的相互作用力通过电场而发生．（4）客观性：场强是描述电场力的性质的物理量，只由电场本身确定．电场中某点的场强与检验电荷的电性和电量q 无关，与检验电荷所受的电场力F 无关，即使无检验电荷存在，该点的场强依旧是原有的值．（5）矢量性：电场中某点的电场强度方向规定为正电荷在该点所受电场力的方向．与放在该点的负电荷受的电场力的方向相反．（6）场强大小推断：a ．依据电场力推断：q F E /=b ．依据电场线推断：只与电场线疏密有关，与电场线方向无关．c ．依据匀强电场中电势差推断：E=U/d（7）电场强度的计算：q F E /=（定义式，普遍适用）2rQ kE =（用于真空中点电荷形成的电场） U/d E =（用于匀强电场） 3．电场线：在电场中画出一系列从正电荷动身到负电荷终止的曲线，使曲线上每一点的切线方向跟该点的场强方向一样，这些曲线就叫做电场线．（1）电场线是为了形象地表示电场的方向和强弱引入的假想线，它不是电场中实际存在的线．电场线也不是电荷在电场中运动的轨迹．（2）电场线的疏密表示场强的大小，电场线越密的地方，其场强就越大．（3）电场线上某点的切线方向即该点的场强力向，也就是正电荷在该点所受电场力的方向．（4）静电场的电场线是不闭合的曲线，总是从正电荷(或无穷远处)发出，终止于负电荷(或无穷远处)．在没有电荷的地方电场线不会中断，也不会相交．正电荷肯定要发出电场线，负电荷肯定要接收电场线．（5）电场线不会相交或相切．4．电场的叠加：同时存在几个产生电场的场源时，电场中某点的合场强是各场源单独在该点产生场强的矢量和．1.3 电势 电场能的性质1．电势差U AB ：（1）定义：电荷在电场中，由一点A 移动到另一点B 时，电场力所做的功与移动电荷电荷量的比值W AB /q ，叫做A 、B 两点间的电势差，用U AB 表示．（2）定义式：U AB =W AB /q ．（3）电势差是标量，但有正负，正负表示电势的凹凸．2．电势φ：描述电场能的性质的物理量（1）定义：电势实质上是和标准位置的电势差．即电场中某点的电势，在数值上等于把单位正电荷从某点移到标准位置（零电势点）时电场力所做的功．（2）定义式：φA =U A∞= W A∞/q ．（3）电势是标量，但有正负，正负表示该点电势比零电势点高还是低．（4）电势凹凸推断：a ．依据移动检验电荷做功推断：移动正电荷电场力做正功(负功)时，电势着陆(上升)；移动负电荷电场力做正功(负功)时，电势上升(着陆)．b ．依据电场线推断：沿着电场线方向，电势越来越低，逆着电场线方向电势越来越高．c ．依据场源电荷推断：离正电荷越近，电势越高，离场源负电荷越近，电势越低．d ．依据电势差推断：AB U >0，则A 点电势比B 点高；AB U <0，则A 点电势比B 点低．3．电势能E P ：（1）电荷在电场中具有的与电荷位置有关的能量叫电荷的电势能．（2）电势能是标量．（3）电场力做功与电势能的变更的关系：电场力对电荷做正功，电荷的电势能削减，做功量等于电势能的削减量；电场力对电荷做负功，电荷的电势能增加，做功量等于电势能的增加量，即W电=－△E P （类比于W G =－△E P ）．4．电场力做功的计算：（1）依据电势能的变更与电场力做功的关系计算：即W 电=－△E P ．（2）应用公式W AB =qU AB 计算：①正负号运算法：依据符号规约把电量q 和移动过程的始、终两点的电势差U AB 的值代入公式W AB =qU AB ．②肯定值运算法：公式中的q 和U AB 都取肯定值代入计算，功的正负再另推断：当正（或负）电荷从电势较高的点移动到电势较低的点时，是电场力做正功（或电场力做负功）；当正（或负）电荷从电势较低的点移动到电势较高的点时，是电场力做负功（或电场力做正功）．5．等势面：（1）定义：电场中电势相同的点构成的面叫做等势面．（2）等势面的特点：①等势面是为了形象描述电场中各点电势凹凸分布而引入的假想图，不是电场中实际存在的面．②同一等势面上各点间的电势差为零，电荷在等势面上移动时电场力不做功．③电场线垂直于等势面，并指向电势降低最快的方向．④等势面不相交．⑤电场强度较大的地方，等差的等势面较密．⑥电场线的描绘：利用电场线和等势面的垂直关系，先描绘出电场中的等势面，再画出电场线．6．匀强电场中场强和等势面的关系：在匀强电场中，沿着场强方向的两点间的电势差等于电场强度跟这两点间距离的乘积，即U =Ed ，也可理解为：在匀强电场中，电场强度在数值上等于沿场强方向上单位长度的电势着陆，即E =U/d ．1.4 电容器 带电粒子在电场中的运动1．电容器、电容（1）电容器：两个彼此绝缘又相互靠近的导体可构成一个电容器．（2）电容：描述电容器容纳电荷本事的物理量．①定义：电容器所带的电荷量Q （一个极板所带电荷量的肯定值）与两个极板间电势差U 的比值，叫做电容器的电容． ②定义式：U Q U Q C ∆∆==．电容C 由电容器本身的构造因素确定，与电容器所带电量Q 和充电电压U 无关．③单位：1F=106μF=1012pF④几种电容器（a ）平行板电容器：平行板电容器的电容跟介电常数ε成正比，跟正对面积S 成正比，跟两板间的距离d 成反比，即kdS C πε4=． 带电平行板电容器两极板间的电场可认为是匀强电场，板间场强为U/d E =．（b ）固定电容器、可变电容器、电解电容器．电解电容器接入电路时应留意其极性．2． 带电体在电场中的运动（1）平衡（静止或匀速）：仅在电场力和重力作用下满意mg qE =（2）加速（1）能量：在任何电场中，若只有电场力做功，有21222121mv mv qU -=． （2）动力学：在匀强电场中，若只有电场力作用，带电体做匀变速运动，其加速度为mEq a =． （3）偏转当不计重力的带电粒子以肯定初速垂直电场方向进入匀强电场时，粒子的运动为类平抛运动，其轨迹是抛物线．当带电粒子的质量为m ，电量为q ，两平行金属板板长为l ，距离为d ，板间电压为U ，当带电粒子以初速v 0平行于两板进入电场时，两板间的场强为dU E =． 在垂直于场强方向上，粒子做匀速直线运动：t v x v v 0x ==,0．在平行于场强方向上粒子做初速度为零的匀加速直线运动：m qE a =，221,t mqE y t m qE v y ==． 离开电场时，粒子在板间的运动时间为0v l t =﹔ 沿电场力方向上的位移为;2212022mdv qUl at y == 速度方向上的偏转角为φ，200tan mdv qUl v v y==φ．（4）圆周运动带电粒子在点电荷形成的径向辐射状分布的静电场中，可做匀速圆周运动．如氢原子核外电子的绕核运动．此时有rv m r Qqk 22=． 3．示波器：（1）构造：示波器的核心部件是示波管，它由电子枪、偏转电极、荧光屏组成．（2）示波管的基本工作原理：利用两组正交的偏转极板，可以限制电子打在荧光屏上的位置．示意图如右：两组偏转电极分别限制电子在水平、竖直方向的偏转．一般在水平偏转电极上加扫描电压（从左向右周期性扫描），在竖直偏转电极上加须要探讨的信号．（3）示波器面板开关与旋钮的作用：如图2-1-1所示为J2459型示波器的面板．①是辉度调整旋钮，标以“☼”符号，用来调整光点和图像的亮度． 顺时针旋转旋钮时，亮度增加．②是聚焦调整旋钮“⊙”，③是协助聚焦调整旋钮“○”，这两个旋钮协作着运用，能使电子射线会聚，在荧光屏上产生一个小的亮斑，得到清楚的图像．往下是电源开关和指示灯，用后盖板上的电源插座接通电源后，把开关扳向“开”的位置，指示灯亮，经过一两分钟的预热，示波器就可以运用了．荧光屏下边第一行中，④是竖直位移旋钮，⑤是水平位移旋钮，分别用来调整图像在竖直方向和水平方向的位置． 它们中间的两个旋钮是“Y 增益”和“X 增益”旋钮，分别用来调整图像在竖直方向和水平方向的幅度，顺时针旋转时，幅度增大．中间一行左边的大旋钮是衰减调整旋钮，它有1、10、100、1000四挡，最左边的“1”挡不衰减，其余各挡分别可使输入的电压衰减为原来的1/10、1/100、1/1000．运用它可以使图像在竖直方向的幅度减小为前一挡的1/10，最右边的正弦符号“～”挡不是衰减，而是由示波器内部供应竖直方向的沟通信号电压，可用来视察正弦波形或检查示波器是否正常工作．中间一行右边的大旋钮是扫描范围旋钮，也有四挡，可以变更加在水平方向的扫描电压的频率范围，左边第一挡是10～100Hz，向右旋转每上升一挡，扫描频率都增大10倍，最右边的是“外X”挡，运用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入．中间的小旋钮是扫描微调旋钮，它可以在初定的频率范围内，进行连续微调，得到一确定的频率．顺时针转动时频率连续增加．底下一行中间的旋钮“Y输入”、“X输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱．左边的“DC、AC”是竖直方向输入信号的直流、沟通选择开关，置于“DC”位置时，所加的信号电压是干脆输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，它可以让沟通信号通过而隔断直流成分．右边的“同步”也是一个选择开关，置于“+”位置时，扫描由被测信号正半周起同步，置于“－”位置时，扫描由负半周起同步．这个开关主要在测量较窄的脉冲信号时起作用，对于正弦波、方波等，无论扳到“+”或“－”，都能很好地同步．对测量没有影响．。
第3节电场强度2019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．在国际单位制中，电荷量的单位是库仑，符号是C ，静电力常量k=9.0×109 N·m 1 /C 1．关于电荷量与库仑力，下列说法不正确的是A ．两个电荷量为1 C 的点电荷在真空中相距1 m 时，相互作用力相当于地球上一百万吨的物体所受的重力B ．我们几乎不可能做到使相距1 m 的两个物体都带1C 的电荷量C ．在微观带电粒子的相互作用中，库仑力比万有引力强得多D ．库仑定律的公式和万有引力的公式在形式上很相似，所以它们是性质相同的两种力2．在“油膜法”估测分子大小的实验中，认为油酸分子在水面上形成的单分子层，这体现的物理思想方法是（ ）A ．等效替代法B ．控制变量法C ．理想模型法D ．累积法3．如图甲所示，在匀强磁场中有一个N=10匝的闭合矩形线圈绕轴匀速转动，转轴O 1O 2直于磁场方向，线圈电阻为5Ω。
从图甲所示位置开始计时，通过线圈平面的磁通量随时间变化的图像如图乙所示，则（ ）A ．线圈转动一圈的过程中产生的焦耳热210Q π=B ．在0.2s t =时，线圈中的感应电动势为零，且电流方向发生改变C ．所产生的交变电流感应电动势的瞬时表达式为10cos(5)e t ππ=D ．线圈从图示位置转过90º时穿过线圈的磁通量变化率最大4．如图所示，橡皮筋的一端固定在O 点，另一端拴一个可以看做质点的物体，O 点的正下方A 处有一垂直于纸面的光滑细杆。
已知橡皮筋的弹力与伸长量成正比，现用水平拉力F 使物体在粗糙的水平面上从B 点沿水平方向匀速向右运动至C 点，已知运动过程中橡皮筋处于弹性限度内且物体对水平地面有压力，下列说法正确的是（ ）A ．如果橡皮筋的自然长度等于OA ，物体所受地面的摩擦力变大B．如果橡皮筋的自然长度等于OA，物体所受地面的支持力变小C．如果橡皮筋的自然长度小于OA，物体所受地面的摩擦力变大D．如果橡皮筋的自然长度小于OA，物体所受地面的支持力变小5．一定质量的理想气体，其状态变化的P-T图像如图所示。
高一物理选修3-1教案第一章静电场1.1电荷及其守恒定律教学三维目标（一）知识与技能1．知道两种电荷及其相互作用．知道电量的概念．2．知道摩擦起电，知道摩擦起电不是创造了电荷，而是使物体中的正负电荷分开．3．知道静电感应现象，知道静电感应起电不是创造了电荷，而是使物体中的电荷分开．4．知道电荷守恒定律．5．知道什么是元电荷．（二）过程与方法1、通过对初中知识的复习使学生进一步认识自然界中的两种电荷2、通过对原子核式结构的学习使学生明确摩擦起电和感应起电不是创造了电荷，而是使物体中的电荷分开．但对一个与外界没有电荷交换的系统，电荷的代数和不变。
（三）情感态度与价值观通过对本节的学习培养学生从微观的角度认识物体带电的本质重点：电荷守恒定律难点：利用电荷守恒定律分析解决相关问题摩擦起电和感应起电的相关问题。
教学过程：（一）引入新课：新的知识内容，新的学习起点．本章将学习静电学．将从物质的微观的角度认识物体带电的本质，电荷相互作用的基本规律，以及与静止电荷相联系的静电场的基本性质。
【板书】第一章静电场复习初中知识：【演示】摩擦过的物体具有了吸引轻小物体的性质，这种现象叫摩擦起电，这样的物体就带了电．【演示】用丝绸摩擦过的玻璃棒之间相互排斥，用毛皮摩擦过的硬橡胶棒之间也相互排斥，而玻璃棒和硬橡胶棒之间却相互吸引，所以自然界存在两种电荷．同种电荷相互排斥，异种电荷相互吸引．【板书】自然界中的两种电荷正电荷和负电荷：把用丝绸摩擦过的玻璃棒所带的电荷称为正电荷，用正数表示．把用毛皮摩擦过的硬橡胶棒所带的电荷称为负电荷，用负数表示．电荷及其相互作用：同种电荷相互排斥，异种电荷相互吸引．（二）进行新课：第1节、电荷及其守恒定律【板书】电荷（1）原子的核式结构及摩擦起电的微观解释原子：包括原子核（质子和中子）和核外电子。
（2）摩擦起电的原因：不同物质的原子核束缚电子的能力不同．实质：电子的转移．结果：两个相互摩擦的物体带上了等量异种电荷．（3）金属导体模型也是一个物理模型P3用静电感应的方法也可以使物体带电．【演示】：把带正电荷的球C移近彼此接触的异体A，B(参见课本图1.1－1)．可以看到A，B上的金属箔都张开了，表示A ，B 都带上了电荷．如果先把C 移走，A 和B 上的金属箔就会闭合．如果先把A 和B 分开，然后移开C ，可以看到A 和B 仍带有电荷；如果再让A 和B 接触，他们就不再带电．这说明A 和B 分开后所带的是异种等量的电荷，重新接触后等量异种电荷发生中和．【板书】（4）、静电感应：把电荷移近不带电的异体，可以使导体带电的现象。
第3节电场强度一、电场┄┄┄┄┄┄┄┄①1．概念：电荷周围存在的一种特殊的物质，由电荷产生。
场和实物是物质存在的两种不同形式。
2．基本性质：对放入其中的电荷有力的作用。
电荷之间通过电场相互作用。
3．静电场：静止电荷产生的电场。
[说明] 关于电场的三点说明(1)特殊物质性：电场是一种特殊的物质，虽然电场看不见摸不着，但它与实物一样客观存在着，也具有动量、能量等重要属性。
(2)客观存在性：电荷的周围一定存在电场，静止电荷的周围存在着静电场。
(3)“桥梁纽带”作用：电场是电荷间相互作用的桥梁，故电荷间不直接接触就能发生相互作用。
①[判一判]1．只要有电荷存在，电荷周围就一定存在电场(√)2．电场是一种物质，与其他物质一样，是不依赖我们的感觉而客观存在的东西(√) 3．电荷间的相互作用是通过电场产生的，电场最基本的性质是对处在它里面的其他电荷有力的作用(√)二、电场强度┄┄┄┄┄┄┄┄②1．试探电荷(检验电荷)：用来检验电场是否存在及其强弱分布情况的电荷，是研究电场的工具。
2．场源电荷(源电荷)：激发或产生我们正在研究的电场的电荷。
3．电场强度(1)概念：放入电场中某点的点电荷所受静电力F与它的电荷量q的比值，简称场强。
(2)物理意义：表示电场的强弱和方向。
(3)定义式及单位：E＝F/q，单位牛/库仑，符号N/C。
(4)矢量性：电场强度的方向与正电荷在该点所受静电力的方向相同。
[说明] 关于电场强度的三点说明(1)电场强度反映了电场的力的性质。
(2)唯一性：电场中某点的电场强度E是唯一的，是由电场本身的特性(形成电场的电荷及空间位置)决定的，与是否放入试探电荷、放入电荷的电性、电荷量的多少均无关。
(3)矢量性：电场强度描述了电场的强弱，是矢量，其运算遵循平行四边形定则。
②[选一选]电场中有一点P ，下列哪种说法是正确的( )A ．若放在P 点试探电荷的电荷量减半，则P 点场强减半B ．若P 点没有试探电荷，则P 点场强为零C ．P 点场强越大，则同一电荷在P 点所受静电力越大D ．P 点的场强方向为试探电荷在该点的受力方向解析：选C 电场中某点的电场强度与试探电荷无关，故A 、B 错误；由电场强度的定义可知C 对；电场强度方向与正试探电荷受力方向相同，故D 错。
