下载文档原格式
ZCuAl9Mn2（9—2铝青铜）化学成分力学性能介绍-绿兴金属厂家提供相关知识牌号：ZCuAl9Mn2（9—2铝青铜）化学成分：铝：8-10锰：1.5-2.5铜：余量铸造方法：S力学性能：σb/MPa(kgf/mm2)：390δ5(%)：20硬度HBW：835主要特性：有高的力学性能，在大气、淡水和海水中耐蚀性好，铸造性能好，组织致密，气密性高，耐磨性好，可以焊接，不易钎焊应用：耐蚀、耐磨零件，形状简单的大型铸件，，如衬套、齿轮、蜗轮，以及在250℃以下工作的管配件和要求气密性高的铸件，如增压器内气封以铝为主要合金元素的铜基合金，是含有铁、锰元素的铝青铜，属于高强度耐热青铜。
含铝量一般不超过11.5%，有时还加入适量的铁、镍、锰等元素，以进一步改善性能。
铝青铜可热处理强化，其强度比锡青铜高，抗高温氧化性也较好。
有较高的强度良好的耐磨性用于强度比较高的螺杆、螺帽、铜套、密封环等，和耐磨的零部件,最突出的特点就是其良好的耐磨性。
为含有铁、锰元素的铝青铜有高的强度和耐磨性，经淬火、回火后可提高硬度，有较好的高温耐蚀性和抗氧化性在大气、淡水和海水中抗蚀性很好，可切削性尚可，可焊接不易钎焊，热态下压力加工良好。
我国已能量产。
铝青铜具有许多优良的性能。
铝青铜具有很高的强度、硬度和耐磨性，常用来制造齿轮坯料、螺纹等零件。
铝青铜具有很好的抗蚀性，因此可用来制造耐腐蚀零件，如螺旋桨、阀门等。
铝青铜在冲击作用下不会产生火花，可用来制造无火花工具材料。
具有优良的导热系数和稳定的刚度，作为模具材料在拉伸、压延不锈钢板式换热器时不会产生粘模、划伤工件等优点，已成为一种新型模具材料。
铝青铜具有形状记忆效应，已经作为形状记忆合金得到发展。
铝青铜合金价格相对便宜，成为一些昂贵金属材料的部分替代品，如替代锡青铜、不锈钢、镍基合金等。
正是由于铝青铜所具有的优良特性，越来越受到喜爱，在民用和军事工业中起着重要的作用。
文稿提供者：绿兴金属有限公司。

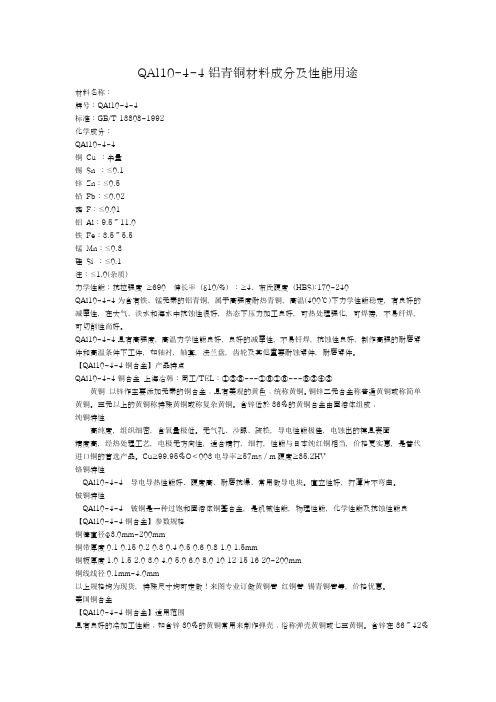

QAl10-4-4铝青铜材料成分及性能用途材料名称：牌号：QAl10-4-4标准：GB/T 13808-1992化学成分：QAl10-4-4铜Cu ：余量锡Sn ：≤0.1锌Zn：≤0.5铅Pb：≤0.02磷P：≤0.01铝Al：9.5～11.0铁Fe：3.5～5.5锰Mn：≤0.3硅Si ：≤0.1注：≤1.0(杂质)力学性能：抗拉强度≥690 伸长率（δ10/%）：≥4、布氏硬度（HBS):170-240QAl10-4-4为含有铁、锰元素的铝青铜，属于高强度耐热青铜，高温(400℃)下力学性能稳定，有良好的减摩性，在大气、淡水和海水中抗蚀性很好，热态下压力加工良好，可热处理强化，可焊接，不易纤焊，可切削性尚好。
QAl10-4-4具有高强度，高温力学性能良好，良好的减摩性，不易钎焊，抗蚀性良好，制作高强的耐磨零件和高温条件下工件，如轴衬，轴套，法兰盘，齿轮及其他重要耐蚀零件，耐磨零件。
【QAl10-4-4铜合金】产品特点QAl10-4-4铜合金上海冶韩：周工/TEL：①③⑧---①⑥①⑥---⑥③④③黄铜以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。
铜锌二元合金称普通黄铜或称简单黄铜。
三元以上的黄铜称特殊黄铜或称复杂黄铜。
含锌低於36％的黄铜合金由固溶体组成﹐纯铜特性高纯度，组织细密，含氧量极低。
无气孔、沙眼、疏松，导电性能极佳，电蚀出的模具表面精度高，经热处理工艺，电极无方向性，适合精打，细打，性能与日本纯红铜相当，价格更实惠，是替代进口铜的首选产品。
Cu≥99.95％O＜003电导率≥57ms／m硬度≥85.2HV铬铜特性QAl10-4-4 导电导热性能好、硬度高、耐磨抗爆、常用做导电块。
直立性好，打薄片不弯曲。
铍铜特性QAl10-4-4 铍铜是一种过饱和固溶体铜基合金，是机械性能，物理性能，化学性能及抗蚀性能良【QAl10-4-4铜合金】参数规格铜棒直径Φ3.0mm-200mm铜带厚度0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.5mm铜板厚度1.0 1.5 2.0 3.0 4.0 5.0 6.0 8.0 10 12 15 16 20-200mm铜线线径0.1mm-4.0mm以上规格均为现货，特殊尺寸均可定做！来图专业订做黄铜管红铜管锡青铜管等，价格优惠。
写一篇铝青铜合金的基本特性与摩擦学性能的关系的报告，
600字
铝青铜合金是一种合金，其通过将铝、青铜和其他元素混合设计而成。
此外，它还可用作防腐剂和潜水器中的电子部件。
它可以被用于制造一系列工业和军事产品以及汽车零部件和航空用品等。
铝青铜合金具有独特的物理和力学性能，包括优异的摩擦学性能。
由于铝青铜合金具有良好的抗腐蚀能力和高强度，因此在各种不同的行业中被广泛使用，特别是用于制造机械零件、汽车零件和航空部件等。
这种材料的耐用性和高强度也被用于在高压下安全地执行动作，如汽车发动机缸内。
此外，在航空和航天等机械工程中，它也可以用于提供可靠的支架和支撑结构。
与其他金属合金相比，铝青铜合金具有出色的摩擦学性能。
该合金具有良好的强度，因此可以抵抗撞击和划痕，从而帮助减少摩擦和磨损。
不仅如此，该材料由于拥有良好的伸缩性和弹性，因此可以更好地与潜水器内部环境进行配合，从而避免在潜水器运行过程中发生失效现象。
此外，该合金具有高热传导率，因此可以帮助潜水器在运行过程中抵消热量特性，从而改善整体性能。
这对潜水器而言，是极为重要的，因为它可以有效地抑制潜水器在潜水中可能遇到的高温，从而减少潜水时可能出现的问题。
总之，铝青铜合金具有优异的摩擦学性能，这是由于它具有优异的耐用性、高强度以及高热传导率等特点的结果。
这些性能
可以帮助减少各种高压环境下可能会出现的磨损和摩擦，从而确保潜水器稳定性能。
铸造高强韧Al-Cu-Mg合金性能分析摘要：本文作者结合工作经验，从Al-Cu合金的优缺点分析，研究一种有较高抗拉强度，但伸长率比挤压铸造Al-Cu-Mg 合金更高的挤压铸造铝合金，重点分析在不同压力下的合金组织和性能。
关键词：合金；Al-Cu合金；铸造；0、前言Al-Cu合金具有结晶温度范围宽,流动性能较差，热裂倾向大等缺点，普通铸造方式很难生产形状复杂的零件，因而限制了其应用范围。
挤压铸造结合铸造和锻造的特点为一体，使液态或半固态金属在高压作用下充型、凝固、成形，可获得晶粒细小、组织致密度高、材料性能高的毛坯或零件，能有效克服铸造Al-Cu 合金的上述缺点。
一种挤压铸造Al-Cu-Mg-Mn合金，在挤压铸造条件下，合金具有优良的强韧性。
在此基础上，进一步优化成分，开发了一种抗拉强度更优异的挤压铸造Al-Cu-Mg 合金。
该合金在75 MPa压力下，抗拉强度达到510 MPa、伸长率为7.9%。
1、实验材料与方法合金的主要成分w(%)为：5.0 Cu，0.4 Mn，此外还含有单个元素成分不超过0.15、总量不超过0.80的Zr、V、RE、Ti和B，余量为铝。
实验用原材料为：纯度99.8%铝锭、Al-50%Cu、Al-10%Mn、Al-10%Zr、Al-4%V、Al-5Ti-1B、Al-10RE等中间合金。
合金在石墨坩埚电阻炉中熔炼，铝锰合金、铝锆合金、铝钒合金与纯铝同时室温装炉；720 ℃下加铝铜合金；740 ℃下加铝钛硼合金后搅拌3 min。
用固体精炼剂在730~740 ℃下精炼除气，静置8 min，除渣，加少量覆盖剂，加铝稀土合金，静置5min，搅拌均匀，730 ℃浇注。
挤压铸造实验在100 t四柱液压机上进行，采用直接挤压铸造，模具材料为调质H13钢，用石墨机油润滑，实验前预热至250 ℃，挤压比分别为0、25、50、75、100 MPa，挤压速度为0.03~0.06 m/s，保压30 s左右，铸件直径80 mm，厚30 mm。
