1、杂填土（Q4 ml）①：该层主要分布于富屯溪两岸护坡处，整个场地表层，揭露厚度0.50～9.60m。
褐黄、灰黄色为主，湿～饱和，中密为主局部稍密，填料主要为卵石，粗砂、建筑垃圾及少量粘性土，硬杂质含量约70%，卵石的一般粒径为2～6cm，个别最大粒径为18cm，母岩为花岗岩及砂岩，中等风化。
河中部分未经系统分层压实处理，回填时间较短（大于5年），尚未完成自重固结，土质成分与结构疏密不均。
该层89孔做重型动力触探试验，杆长校正后锤击数最小值N63.5=10.2击，最大值N63.5=47.7击。
但该层护岸部分地段经过处理，处理过的杂填土密实度较好。
护岸部分相对于河中部分较好，但总体偏差。
2、卵石（Q4al-pl）②:该层在场地内分布较广，仅AZK1～AZK4-1、AZK9～AZK19、DZK1～DZK6、QK1～QK26、QK84～QK99、ZK1～ZK19钻孔有揭露。
钻探深度内揭露厚度一般为1.70～9.20m，顶板埋深0.00～9.60m，层顶高程109.66～11.796m。
灰黄、灰色等色，中密为主，局部为稍密，卵石原岩主要为片岩，中等风化程度，直径2~5cm，亚圆形，级配一般，可选性较好，磨圆度一般，填充物主要为中粗砂，局部含泥，胶结度一般。
其中＞20mm颗粒＞50%，<20约占45%。
该层在89孔做重型动力触探试验，杆长校正后锤击数平均值N63.5=13.87击，修正值N63.5=13.69击。
土质结构较均匀，工程性能较好。
3、全风化石英片岩（Pt2-3x）③：该层在场地内分布较广，仅AZK9～AZK19、DZK1～DZK6、QK1～QK5、QK20～QK27、QK86～QK99、SZK1～SZK6、ZK1～ZK12、ZK17～ZK19钻孔有揭露，钻探深度内揭露厚度一般为0.50～13.10m，顶板埋深1.10～13.40m，层顶高程102.31～124.66m。
灰黄色，主要由剧烈风化的石英片岩，岩芯呈土状，RQD=0，手捏即散，属极软岩，岩石完整程度为极破碎，岩体基本质量等级为V类，岩石质量指标（RQD）为0，属极差的。
工程施工前现场地质条件描述
工程施工前的现场地质条件是施工前必须要充分了解和评估的
重要因素。
首先，地质条件包括地层岩性、地下水情况、地形地貌
等方面的情况。
地层岩性是指地下岩石的种类、结构、密实程度等
特征，对于基础工程来说，岩石的坚固程度直接影响着基础的承载
能力和稳定性。
地下水情况包括地下水位、水质、水压等，这些因
素直接关系到地下工程的施工安全和排水设计。
地形地貌则涉及到
地表起伏、坡度、河流湖泊等自然地理特征，对道路、桥梁等工程
的设计和施工都有重要影响。
其次，还需要考虑地质灾害的潜在风险，如滑坡、泥石流、地
面沉降等，这些灾害往往与地质条件密切相关，需要在施工前进行
充分的评估和防范措施的制定。
此外，地质条件还与环境保护有关，例如在施工过程中需要采取的防护措施，以减少对周围环境的影响。
在施工前，工程师需要通过地质勘察、钻探等手段获取现场地
质条件的详细资料，进行综合分析和评估，为后续的工程设计和施
工方案制定提供可靠的依据。
只有充分了解现场地质条件，才能有
效地规避风险、保障工程质量和安全，确保工程顺利进行。
浅谈工程地质勘察的野外作业困难及解决措施工程地质勘察是工程建设前的一项非常重要的工作，通过对地质环境和地质条件的认真勘察，可以为工程建设提供可靠的地质资料和基础数据，为工程设计和施工提供科学依据。
在进行工程地质勘察的野外作业中，常常会面临各种困难和挑战，这些困难不仅会影响勘察工作的进展，还可能对工程建设的质量和安全产生重大影响。
我们有必要对工程地质勘察的野外作业困难及解决措施进行深入探讨和研究。
一、野外作业困难1. 地形复杂：野外勘察作业常常需要进入山地、丛林、荒漠等地形较为复杂的区域，这些地形的复杂性会给勘察人员的行进带来很大的困难。
2. 自然环境恶劣：在野外作业中，勘察人员常常面临恶劣的自然环境，比如高温、严寒、大风、暴雨等，这些环境条件会对人员的身体健康和作业安全造成较大的威胁。
3. 交通条件差：许多野外勘察区域的交通条件较差，交通工具难以进入，需要徒步进入，给勘察工作带来不便和困难。
4. 通信和供电困难：在一些偏远的野外勘察区域，通信和供电条件很差，这就给勘察作业的组织和协调带来困难。
5. 野生动物威胁：在一些原始自然环境中，还会面临野生动物的威胁，这增加了对勘察人员的安全保障工作的难度。
二、解决措施1. 选择合适的作业时间和季节：对于地形复杂、自然环境恶劣的野外勘察区域，应当选择合适的作业时间和季节，避免恶劣天气对勘察工作的干扰。
2. 合理安排勘察路线和作业区域：在野外勘察作业中，应当合理规划勘察路线和作业区域，尽量选择平坦开阔的地段进行工作，避免因为地形复杂带来的额外困难。
3. 加强安全防范和保护措施：在野外作业中，应当加强对工作人员的安全防范和保护措施，比如配备防晒、防寒、防风等设备，提前做好自然灾害的应对准备工作。
4. 提前做好通信和供电准备：对于通信和供电条件差的野外勘察区域，应当提前做好通信设备和照明设备的准备工作，确保勘察作业的顺利进行。
5. 合理利用科技手段和工具：在野外勘察作业中，可以合理利用GPS、遥感技术等科技手段和工具，提高勘察工作的效率和准确性。
浅谈工程地质勘察的野外作业困难及解决措施工程地质勘察作为工程建设的前期工作之一，对于工程的顺利进行具有非常重要的意义。
在进行野外作业时，工程地质勘察也面临着许多困难，例如地形复杂、气候恶劣、交通不便等。
本文将从这些方面展开讨论，探讨野外作业困难及解决措施。
一、地形复杂在进行工程地质勘察的野外作业时，地形复杂是一个常见的困难。
地形复杂会给勘察人员的行动带来困难，同时也会增加勘察工作的难度和风险。
解决措施：1. 针对地形复杂的区域，需要提前进行详细的地图测绘和勘察区域的分析，以便制定合理的勘察路线和方案。
2. 利用各种现代化的科技手段，例如无人机、地面激光扫描仪等设备，进行精细化的地形测绘和数据采集，以减少勘察人员的风险。
3. 对于特别险要的地形，可以考虑聘请专业的登山教练或探险队伍协助勘察工作。
二、气候恶劣野外作业中，气候恶劣是一个常见的困难。
气候恶劣不仅会影响勘察人员的健康和心理状态，还会对勘察设备和工作效率产生负面影响。
解决措施：1. 在进行野外作业前，需要对气候条件进行详细的分析和评估，合理安排勘察的时间和工作计划。
2. 配备符合气候条件的防护装备，例如雨衣、雪地靴、防寒服等，以保障勘察人员的身体健康和工作效率。
3. 在气候条件恶劣的情况下，可以考虑暂时暂停野外作业，等待气候好转后再进行。
三、交通不便在一些偏远山区或沼泽地带进行野外作业时，交通不便是一个常见的困难。
交通不便不仅会增加野外作业的时间和成本，还会增加勘察人员的安全隐患。
解决措施：1. 针对交通不便的地区，需要提前进行详细的勘察道路规划和选择合适的交通工具，例如越野车、直升机等，以确保勘察人员的安全和作业的顺利进行。
2. 若无法使用传统的交通工具，可以考虑徒步或者骑马等方式，但需要提前做好相关的准备和安全防范措施。
3. 在野外作业中，建立应急救援和通讯体系，以便在紧急情况下及时得到帮助和支援。
四、野外生活条件差在进行长时间的野外作业时，野外生活条件差也是一个常见的困难。

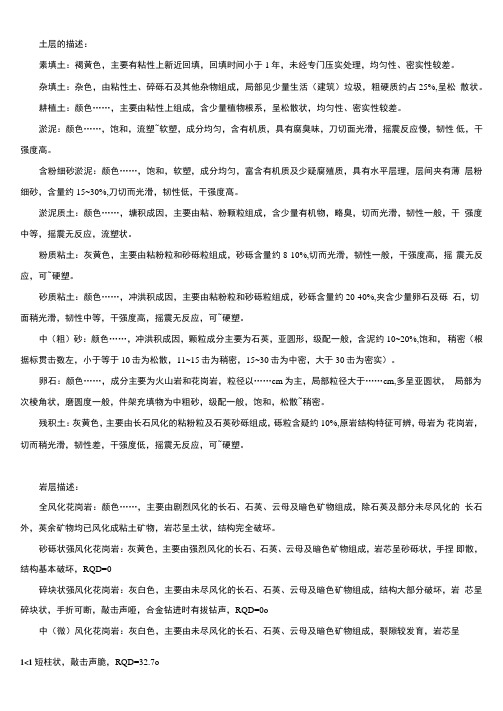

土层的描述：素填土：褐黄色，主要有粘性上新近回填，回填时间小于1年，未经专门压实处理，均匀性、密实性较差。
杂填土：杂色，由粘性土、碎砾石及其他杂物组成，局部见少量生活（建筑）垃圾，粗硬质约占25%,呈松散状。
耕植土：颜色……，主要由粘性上组成，含少量植物根系，呈松散状，均匀性、密实性较差。
淤泥：颜色……，饱和，流塑~软塑，成分均匀，含有机质，具有腐臭味，刀切面光滑，摇震反应慢，韧性低，干强度高。
含粉细砂淤泥：颜色……，饱和，软塑，成分均匀，富含有机质及少疑腐殖质，具有水平层理，层间夹有薄层粉细砂，含量约15~30%,刀切而光滑，韧性低，干强度髙。
淤泥质土：颜色……，塘积成因，主要由粘、粉颗粒组成，含少量有机物，略臭，切而光滑，韧性一般，干强度中等，摇震无反应，流塑状。
粉质粘土：灰黄色，主要由粘粉粒和砂砾粒组成，砂砾含量约8-10%,切而光滑，韧性一般，干强度高，摇震无反应，可~硬塑。
砂质粘土：颜色……，冲洪积成因，主要由粘粉粒和砂砾粒组成，砂砾含量约20-40%,夹含少量卵石及砾石，切面稍光滑，韧性中等，干强度高，摇震无反应，可~硬塑。
中（粗）砂：颜色……，冲洪积成因，颗粒成分主要为石英，亚圆形，级配一般，含泥约10~20%,饱和，稍密（根据标贯击数左，小于等于10击为松散，11~15击为稍密，15~30击为中密，大于30击为密实）。
卵石：颜色……，成分主要为火山岩和花岗岩，粒径以……cm为主，局部粒径大于……cm,多呈亚圆状，局部为次棱角状，磨圆度一般，件架充填物为中粗砂，级配一般，饱和，松散~稍密。
残积土：灰黄色，主要由长石风化的粘粉粒及石英砂砾组成，砾粒含疑约10%,原岩结构特征可辨，母岩为花岗岩，切而稍光滑，韧性差，干强度低，摇震无反应，可~硬塑。
岩层描述：全风化花岗岩：颜色……，主要由剧烈风化的长石、石英、云母及暗色矿物组成，除石英及部分未尽风化的长石外，英余矿物均已风化成粘土矿物，岩芯呈土状，结构完全破坏。
工程地质编录模板注意事项1.在钻探前必须明确本工点内是否出露（或隐伏）断层、破碎带！在钻探过程中发现破碎带必须仔细描述, 并及时反映到地质组！2.对斜坡钻孔一定要注意观测周边地形地貌, 看是否有滑坡发育, 一旦发现软弱层及时向地质组反映！3.初始水位和稳定水位必须按规定量测！4、钻探过程中发现溶洞, 对其深度、大小、特性等必须严格准确把握和描述！5、在土类颜色变化明显时、基岩换层处必须要分层, 并具体描述。
一、土类描述1.1黏性土（黏土、粉质黏土）描述应包含内容:××色, 潮湿限度, 夹杂物及其重要成份是××, 夹层情况, 是否含砾、卵石及比例含量、光泽反映等。
注：光泽反映就是切面对光线的反映, 一般情况下描述为“光滑”、“稍有光滑”、“粗糙”。
示例:黏土: 黄褐色, 硬塑（坚硬、软塑、流塑）, 18.4m以下为坚硬, 切面光滑, 夹杂少量碎石, 碎石成份为强风化灰岩, 棱角状, 一般粒径为2～20mm, 最大粒径为25mm；土质均匀, 手可搓成细于0.5mm的长条。
粉质黏土：黄褐色, 硬塑（坚硬、软塑、流塑）, 夹杂少量碎石, 碎石成份以灰岩为主, 棱角状, 一般粒径为2～20mm, 最大粒径为25mm。
粉质黏土：黄褐色, 硬塑, 20.0m～30.5和40.5m以下为坚硬, 局部夹少量铁锰氧化物, 其中28.5～29.5m、35.5～37.0m夹杂砾石, 砾石成份以灰岩为主, 棱角状, 一般粒径为3～20mm, 最大粒径为50mm。
1.2粉土××色, 密实限度, 潮湿限度, 夹杂物及其重要成份是××, 层理及夹层情况, 是否含砾、卵石及比例含量等示例:粉土: 黄褐色, 6.2～6.7m为灰白色, 密实, 稍湿, 手捏有砂感, 不能搓条, 含约5%细砂, 局部夹黏土、杂砾石, 砾石成份以灰岩为主, 浑圆状, 一般粒径为5～20mm, 最大粒径为80mm。
浅谈岩土工程勘察野外编录摘要：野外编录是地质勘察的重要部分，包括土体和岩体的野外分类和描述。
野外地质编录也是取得第一手地质信息资料的最基本、最基础的工作方法，直接关系到岩土工程勘察成果的质量，因此应引起高度的重视。
本文首先对岩土工程勘察野外编录进行了概述，然后分析了野外编录的主要内容，重点从钻探方法、各类岩土体的描述与鉴别等方面探讨了野外编录的方法及应注意的问题，最后对野外编录人员的素质提出了要求。
关键词：岩土工程勘察；野外编录；钻探；岩土；描述abstract: the field logging geological investigation is an important part of soil and rock mass, including the classification and description. field geological record is also obtain first-hand geological information of the most basic, the most basic work method, directly related to the quality of geotechnical engineering investigation results, so should cause a high degree of attention. in this paper, at first the geotechnical engineering field logging are reviewed, and then analysis the main content of the field logging, focus from drilling method, all kinds of rock body description and identification, this paper discussed the field logging method and the problems should be paid attentionto, the field logging personnel’s quality put forward requirements.keywords: geotechnical engineering; field logging; drilling; geotechnical; description中图分类号：tu992.01文献标识码：a 文章编号：2095-2104（2013）01-0000-00一、岩土工程勘察野外编录概述岩土工程勘察野外编录就是记录钻探、井探所揭露的地层信息。
地质勘察报告中的地质地貌描述地质地貌描述是地质勘察报告中的重要组成部分。
它是对勘察区域地质地貌特征的准确描述，为后续的工程设计和施工提供重要参考。
合理的地质地貌描述可以帮助工程师了解地质条件，制定科学可行的工程方案，避免地质地貌问题对工程建设产生不良影响。
一、研究区域地质地貌基本情况研究区域位于地质地貌区的某某省，地处某某盆地东北缘。
地势起伏，地貌类型多样，包括山地、丘陵、平原和河谷等。
该区域历史上经历了多次地壳运动和水力作用，形成了复杂的地质地貌。
二、地质地貌特征描述1. 山地该区域的山地分布广泛，山体起伏陡峭，地势较高。
山地主要由坚硬的岩性构成，岩层经历了长时间的风化和侵蚀作用，形成了陡峭的山峰、深谷和峡谷等地貌特征。
2. 丘陵丘陵地貌在研究区域较为常见，丘陵起伏较为缓和，海拔相对较低。
丘陵主要由疏松的沉积物和岩层构成，受风化和水力作用的影响较大，形成了丰富的泥土层和河谷地貌。
3. 平原平原地貌广泛分布于该区域的中部，地势相对平坦，呈现开阔的地貌特征。
平原由大面积的沉积物构成，地下水资源丰富，适宜农业发展。
平原的主要地貌特征包括平缓的地表、广袤的农田和湖泊等。
4. 河谷河谷是该区域地貌中的重要组成部分，河流纵横交错，水系发达。
河谷地貌主要由河道和河床构成，地势较低，河谷两侧常见的地貌特征有淤积平原、河滩和河岸等。
三、地质地貌特征对工程建设的影响1. 山地地貌山地地貌具有陡峭、不稳定的特点，对工程建设带来一定的风险。
在设计和施工过程中，需要对山地的坡度、稳定性和岩性等进行详细调查，采取合适的土方工程和支护措施，确保工程的安全稳定。
2. 丘陵地貌丘陵地貌较为稳定，但其由松软的沉积物构成，对工程建设存在一定的影响。
在勘察中需要考虑地下水位、土壤质地等因素，并采取相应的土方工程、排水和加固措施，以确保工程的稳定性和可持续发展。
3. 平原和河谷地貌平原和河谷地貌相对平坦稳定，对工程建设有较好的预期效果。
地质地貌野外实习报告一、引言地质地貌野外实习是地质学专业学生的基础性实践课程之一，旨在通过实地观察和实践活动，对地球表层的构造和形态进行深入理解和研究。
本次实习课程我选择了到某某地区进行实地考察和研究。
本文将从地质地貌实习的目的、地域概况、实习过程和收获等多个方面进行详细阐述。
二、实习目的通过地质地貌野外实习，我们的主要目的是加深对地质地貌理论的理解，并将理论应用到实践中，进一步培养我们地质学研究和地质资源勘探开发的实践能力。
此外，通过实地考察，我们还能够加深对地质地貌演化和地质灾害形成机制的认识，为我国地质灾害防治和资源开发提供科学依据。
三、地域概况本次实习地为某某地区，该地区位于某某省，地处某某山脉的西南麓，总面积约为XXXX平方公里。
该地区为典型的山地地貌，地势起伏较大，最高峰海拔XXXX米，最低处海拔XXXX米。
该地区属于某某构造带，地质构造复杂，形成了多样化的地质地貌景观。
四、实习过程在某某地区的实习过程中，我们先后进行了地质地貌概况调查、野外地质调查、地层剖面整理、岩石和矿物采集等活动。
首先，我们进行了地质地貌概况调查，了解该地区的地势起伏、地貌类型和主要地质构造等情况。
我们发现该地区地貌较为复杂，包括峰丛、河谷、台地、溶洞等多种类型。
主要地质构造有断层、褶皱和岩浆侵入等。
接着，我们进行了野外地质调查，选择了几个代表性地点进行实地观察和采集样品。
通过实地观察，我们对地貌景观和地质构造有了更深入的认识。
比如，在一个河谷地带，我们发现了河流侵蚀形成的峡谷和瀑布，以及地层剥蚀形成的壁谷和层面。
在地层剖面整理方面，我们选择了一段横切河谷的地层，对其进行了详细测量和整理。
通过剖面的分析，我们发现了一些特征性的地层和构造现象，对该地区的地质演化和构造特征有了更深入的了解。
最后，我们进行了岩石和矿物的采集工作。
通过采集样品并进行实验室测试，我们进一步了解了该地区的岩石成分和矿物组成，为进一步研究地质资源提供了数据支持。
一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。
二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味
三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。
四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。
五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。
六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。
七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。
局部含团块状密实粉土。
九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。
十三、粉砂：黄色，含云母片，中密。
主要由石英等矿物组成，饱和状态。
十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。
十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹薄层粉土。
十六、粉土：灰黄，含云母片，很湿，稍密。
摇振反应中等，无光泽反应，干强度低，韧性低。
十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。
十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。
夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。
二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
二十一、粉质粘土：褐黄色，硬塑，含白色高龄土条带用钙质结核，（核径为0.3~2cm）,无摇振反应，切面光滑，干强度高，韧性高。
二十二、粉质粘土夹粉土：浅灰色，可塑，粉粒含量高，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹30cm厚薄层粉土，湿，中密~密实。
二十三、碎石土：浅黄色，灰黄色，中密~密实，碎石含量50%~70%棱角形，次棱角形，一般直径20~40mm最大粒径120mm
成份以灰岩为主，少量为砂岩，由老黄土、新黄土，中粗砂，砾石充填。
二十四、中风化灰岩：灰~深灰色，隐晶质结构中厚层状构造，岩石结构致密坚硬，裂隙发育大部分闭合，由方解石充填，岩芯多呈短柱状，长柱，少量呈碎石块状，碎粒状，土状，长度20~40cm局部溶蚀现像严重，岩芯表面呈峰窝状，溶径5~20mm,最大50mm.
二十五、全风化粘土岩：褐灰色，黄褐色，棕红色。
结构构造完全破坏岩芯呈土状，含风化
碎屑，碎块，手捏易碎，遇水易分解。
二十六、强风化粘土岩：褐灰色，黄褐色。
棕红色，结构构造大部分破坏，岩芯呈碎块状，节理裂隙较发育。
二十七、页岩：灰黄色，薄层状，手捏易散，遇水易崩解。
二、野外记录要点:
1) 粉质粘土：一般描述颜色，状态，湿度，夹含物。
土质结构特征（均质程度或夹层，互层夹薄层）。
状态：流塑、软塑、可塑、硬塑、坚硬。
湿度：稍湿、很湿、饱和、干燥。
夹含物：铁锰质斑状黑色结核及浅绿色高岭土成份局部地区夹碎石，砂石颗粒（粒径较小，并夹腐植物）
2) 粉土：描述颜色，状态（稠度）湿度，夹含物，土层结构。
切面光泽，韧性。
摇振反应。
状态同粉质粘土不可搓条，湿度同粉质粘土。
夹含物：腐蚀物。
摇振反应：取少量粉土搓成小球在手掌中摇晃，如有水溢出表示摇振反应较高，无水则低。
3) 残积土：颜色，状态，夹含物。
状态：软塑、可塑、硬塑夹含物一般为夹铁锰质结核，及少量钙质及砂质物。
4) 砾石层：颜色可有可无，密度，粒径，砾石的主要矿物，磨园度，级配，硬度。
密度——N63.5<5松散、N63.5在5~10为稍密、N63.5在10~20为中密、N63.5>20为密实。
5) 粉砂：颜色，密度，湿度，夹含物。
密度0<N<10松散、10<N<15稍密、15<N<30中密、N>30密实。
湿度：在地下水位以下为饱和。
夹含物质：母片夹腐蚀物质，局部夹碎石。
6) 岩石：颜色、采取率、岩石成分、层理特征、（节理），裂隙情况，岩芯完整程度，力学表观程度，钻进漏水或快慢的情况。
颜色：次色加主色，三色以上为杂色。
岩石成分：长石、石英、云母碎屑等。
风化程度：强、中、微、无风化阶段。
RQD：所有采取岩芯大于10cm 岩芯之和与总进尺商的百分比。
现场可进行填写有效长度LO，然后再计算：100%-90%好，90%-75%￥较好，75%-50%较差，50%-25%差，小于25%很差。
岩石采取率：所有采取岩芯长度和与总进尺商的百分比，。
岩层的采取率一般不低于80%、破碎岩层一般不低于65%。
7) 岩芯完整程度的描述：长柱状L>40cm岩体完整、短长柱状20<L<40、短柱状10<L<20较破碎
饼状\扁柱状3<L<10cm破碎、碎裂状\砂状L<3cm 很破碎。
岩石的力学表观特征：（锤击，手捏，手折）锤击声脆（硅质岩，钙质砂岩，）较难击碎。
锤击声不清脆（砂质泥岩，泥灰岩）较易击碎浸水后指可划痕。
锤击声哑，有凹痕（泥岩，页岩）易击碎手可折断。
锤击声哑：有较深的凹痕（半成岩或全风化岩），手可捏碎,浸水后捏成团。
8) 碎石土应描述颗粒级配,颗粒形状,颗粒排列,母岩成分,风化程度,填充物的性质和填充程度.密实度等。
9）砂土应描述颜色,矿物组成, 颗粒级配, 颗粒级配,粘粒含量.湿度,密度等。
10）粘性土应描述颜色,状态,包含物,光泽反应,摇振反应,干强度,韧性,土层结构等
地质柱状图的画法:
地质柱状图分两种：
一、钻孔地质柱状图；
1.野外工作：
根据钻探岩芯编录，记录各地层、构造特征，矿化特征。
测量各岩性段的岩芯长度,分层。
2.室内工作：
根据各回次按比例尺做图，钻孔柱状图一般为1：200，
标明各地层代号，分层，矿段，根据各种图例画图，编写岩性、构造、含水等描述，填写责任表等。
写图名。
二、实测地质柱状图，要先测地质剖面图：
1.室外工作：
选定工作地区地层出露较完整地段，进行实测。
详细记录收集：地层、构造产状、分层依据，寻找化石和各地层（含岩浆岩，变质岩）的基本特征，着重含矿地层的描述，记录剖面线的方位、各测段的坡角、地质构造、地层特征描述。
2.室内工作：
换算地层、构造的假（视）倾角，计算测线水平距离，计算各地层的真厚度。
a.做地质剖面：
按照所需的比例尺换算，根据坡角，水平距离做出测线的地形，根据视倾角做出地层分界线，画图例，标上地层代号。
b.做地质柱状图：
取一张厘米纸，按照所需要的比例尺（实测地质柱状图的比例尺一般为1：500），地层从新到老往下做（新地层在上，老地层在下），岩浆岩从最底下往边上画，根据各地质队规定的图例，标上图例，标明地质年代代号，各地层厚度，地质特征描述等，写图名。
填写责任表：写上图名、做图日期、比例尺、负责人、做图人签名。
图做完成了后，编写一份地质报告。
这是简单的做图过程，要地质专业的人士才能做和看，其中牵涉到很多地质专业知识。
