（产品管理）柜式三氟甲烷HFC-洁净气体灭火装置产品说明书ZFG柜式三氟甲烷（HFC-23）洁净气体灭火装置产品说明书杭州新纪元消防科技XX公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (8)五、安装 (9)六、灭火剂设置用量计算 (11)七、装置使用方法 (12)八、装置的检查和维护 (14)九、注意事项 (16)壹装置简介和工作原理●装置简介柜式三氟甲烷洁净气体灭火装置以“洁净气体”三氟甲烷作为灭火剂。

三氟甲烷是以物理和少量的化学方式灭火的，它主要是降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的。

同时，于灭火过程中伴有化学反应，即灭火剂分离有破坏燃烧链反应的自由基，实现断链灭火。

●灭火特点1）保护环境。

三氟甲烷是壹种人工合成的无色、几乎无味、不导电气体，对臭氧层的耗损潜能值（ODP）为零，符合国家政策和环保要求，是公安部消防局和国家环保总局首推的哈龙灭火剂替代物之壹，密度为空气的2.4倍。

2）保护生命安全。

三氟甲烷的未观察到不良反应浓度NOAEL值为50%，对人体无害。

3）工作温度范围大。

于标准大气压下，三氟甲烷的沸点为-82.0℃，其工作温度范围为－20℃～＋50℃。

本公司生产的柜式三氟甲烷洁净气体灭火装置是壹种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装于柜体上的产品，也可将报警灭火控制器安装于防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置于防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于-10℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。

3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，于喷放三氟甲烷灭火剂前，应做到关闭。

●产品特点本公司精心研制开发的ZFG系列柜式三氟甲烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

各项指标均符合经国家固定灭火系统技术委员会审查的Q/HSB11-2002《柜式三氟甲烷(HFC—23)气体灭火装置》和GA400—2002《气体灭火系统零部件性能要求和试验方法》的要求。

系统中的启动管路上安装有本公司研制的低泄高密阀，能有效防止由于启动装置慢性泄漏引起的系统误喷，提高了装置的可靠性。

●柜式装置工作原理图见图11.紧急启停按钮,2.放气指示灯,3.光报警器,4.声报警器5电气控制线路,6.火灾探测器,7.喷嘴,8.信号反馈装置9.集流管,10.液流单向阀,11.压力软管,12.灭火剂容器阀13.机械应急启动把手,14.柜体,15.灭火剂储存容器,16.启动管路17.启动装置,18.报警灭火控制器,19.安全隔离装置,20.低泄高密阀图1柜式装置工作原理图●灭火装置动作程序图见图2图2灭火装置动作控制程序图二装置基本性能参数表1装置的基本参数装置设计工作压力,13.7MPa装置最大工作压力（50℃）,13.7MPa灭火剂储存容器最大充装密度,860㎏/m3灭火剂储存容器容积,70L，90L最大喷射时间,10s装置工作电源,AC220V50Hz，DC24V气体储存环境温度,-20℃～50℃启动气体,氮气(N2)启动气体充装压力（20℃）,6MPa产品型号,灭火剂最大充装量（kg）,外形尺寸长×宽×高（mm）ZFG25—1×70ZFG（B）25—1×70,60,550×420×1700ZFG25—2×70ZFG（B）25—2×70,120,1000×420×1700ZFG25—3×70ZFG（B）25—3×70,180,1500×420×1700ZFG25—1×90ZFG（B）25—1×90,77,550×420×1700ZFG25—2×90ZFG（B）25—2×90,144,1000×420×1700ZFG25—3×90ZFG（B）25—3×90,231,1500×420×1700注：1、选用时应计算防护区灭火剂设置用量。

本公司也可根据用户的要求度身订做，为用户提供多瓶组合的柜式装置。

2、ZFG（B）系列为报警灭火控制器安装于柜体上的产品。

当几台柜式装置联用时，只需要壹套报警灭火控制器。

三装置选用方法选用本柜式装置时，应确定该保护区的保护对象，计算出防护区的净容积，即可从以下表格选出所需的装置型号和应该充装的灭火剂量。

图书、档案、票据、文物资料库、国家重点文物保护单位、油浸变压器室、带油开关的配电室、自备发电机房、电力控制室、通讯机房、电子计算机房、电话局交换室、UPS室等防护区（灭火设计浓度为14.9%）防护区净容积(m3)m3,选用装置,灭火剂充装量(kg)kg10,ZFG25—1×70,5.720,ZFG25—1×70,11.430,ZFG25—1×70,17.140,ZFG25—1×70,22.850,ZFG25—1×70,28.560,ZFG25—1×70,34.270,ZFG25—1×70,39.880,ZFG25—1×70,45.590,ZFG25—1×70,51.2100,ZFG25—1×70,56.9200,ZFG25—2×70,113.8300,ZFG25—3×70,171.6400,ZFG25—3×90,227.5500,俩台ZFG25—2×70,284.3600,俩台ZFG25—3×70,341.2四装置组成ZFG系列柜式三氟甲烷气体灭火装置为独立的全淹没灭火系统，其中的ZFG（B）型装置的报警灭火控制器安装于柜体上。

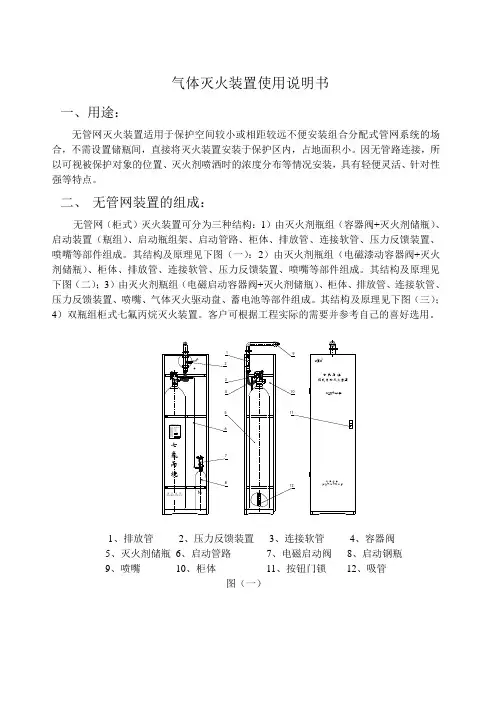

图3ZFG（B）系列型号的装置图4ZFG系列型号的装置五安装●本装置的安装场所应符合下列要求：（1）环境温度为0〇C～50〇C，且干燥、通风良好；（2）空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击；（3）整个柜体必须能安装平稳，不允许倾斜；（4）防护区的面积不宜大于100m2，容积不宜大于3003m；（5）防护区维护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h；（6）防护区维护结构承受内压的允许压强，不宜低于1.2kPa；（7）防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，于喷放七氟丙烷之前，应做到关闭；（8）防护区的泄压口宜设于外墙上，应位于防护区净高的2/3之上，泄压口的面积应该根据关联的标准进行计算；（9）当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。

●安装于防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，且靠近墙体安装。

喷嘴的喷射方向应朝防护区●本装置安装时，应按照下列顺序进行：（1）按照选定的位置将柜体安放平稳；（2）将灭火剂瓶组放入柜内，且用固定抱卡和螺栓螺母固定于柜体上；（3）将集流管安装于柜体内的顶部，且用固定抱卡和螺母固定于柜体的顶部；（4）安装液流单向阀和压力软管，压力软管的壹端接容器阀出口，另外壹端接液流单向阀入口，液流单向阀出口接弯头或三通，连接部位用O型密封圈密封；（5）安装喷嘴管路、管件和喷嘴、喷嘴罩，注意应将喷嘴罩用固定螺母固定；（6）安装压力信号反馈装置，安装位置于集流管的管堵头上；（7）安装启动瓶，用抱卡和螺栓螺母将启动瓶固定于柜体的内侧面；（8）安装启动管路和管件；（9）检查各个安装连接部位，必须保证固定牢固，管路连接处密封良好。

●装俩个灭火剂容器的柜式装置安装时可参照图5进行。

图5柜式装置装配图六灭火剂设置用量计算1、设计标准（1）北京市工程建设地方标准建议草案《三氟甲烷(HFC-23)洁净气体灭火系统设计规范》（2）ISO/CD14520-15（1997年第3版）《气体灭火系统—物理性能和系统设计》2、设计条件（1）保护区的尺寸；（2）保护对象；（3）保护区的最低、最高温度；（4）保护区的海拔高度；3、灭火剂设计用量计算（1）按公式计算式中W:灭火剂设计用量（kg）V:保护区净容积（m3）S:七氟丙烷蒸汽比容（m3/kg）S＝0.3164+0.00127t，式中t＝保护区的最低温度（℃）C:设计浓度（%）K:海拔高度修正系数（2）设计用量也能够根据表格查取，且用海拔高度修正系数修正。

4、灭火剂储存容器内的剩余量于灭火剂设置用量计算中应包含壹个参数，以补偿于10秒结束时残留于信储存容器内的药剂量，最小的补偿系统应比计算值于11%。

5、灭火剂设置用量灭火剂设置用量＝灭火剂设计用量×1.11%七装置使用方法●装置安装竣工后，需经有关部门验收合格后方可投入使用。

●该装置的启动方式为自动控制、手动控制和机械应急手动控制三种。

壹般情况下应使用手动控制，于保护区无人的情况下能够转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

●自动控制：将控制盘上控制方式选择键拨到“自动”位置，灭火系统处于自动控制状态。

当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，控制盘接受到俩个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开电磁阀释放启动气体，启动气体通过启动管路打开灭火剂容器阀释放灭火剂，实施灭火。

●（电气）手动控制：将控制盘上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。

当壹保护区域发生火情，可按下手动控制盒或控制盘上的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

于自动控制状态，仍可实现（电气）手动控制。

●机械应急手动控制：当壹保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开容器阀，释放灭火剂，实施灭火。
