项目四 永磁同步电动机类型及其控制技术

永磁同步电机的设计与控制第一章：绪论永磁同步电机是一种新型的高效率、高功率密度的电机，已经在电动汽车、风力发电机、工业自动化等领域得到了广泛的应用。

本文将详细介绍永磁同步电机的设计和控制方法。

第二章：永磁同步电机的结构及原理永磁同步电机分为表面永磁式和内置永磁式两种结构，本文主要介绍表面永磁式永磁同步电机。

表面永磁式永磁同步电机由定子、转子和永磁体三个部分组成。

其中，定子装有三个相位的绕组，电流流经绕组时产生旋转磁场。

转子则由带有永磁体的铁芯构成，永磁体的磁场与定子旋转磁场形成磁矩，从而产生转矩。

第三章：永磁同步电机的设计永磁同步电机的设计包括选型、计算和仿真三个方面。

选型时需要根据具体的应用场景，选择合适的功率、转速等参数。

计算方面需要根据电机的结构参数，如磁极数、绕组匝数等，计算电机的性能参数，如转子电感、定子电阻等。

仿真则是通过电机仿真软件进行的，可以进行电机性能模拟、相位电流控制仿真等。

第四章：永磁同步电机的控制永磁同步电机的控制包括电压源控制和电流源控制两种方式。

电压源控制是通过控制电机的电网侧电压，控制电机的转速和转矩，需要控制电机的反电动势。

电流源控制则是通过控制电机的电机侧电流，控制电机的转速和转矩。

电流源控制不需要控制反电动势，可以提高电机的控制精度。

第五章：永磁同步电机的应用永磁同步电机在电动汽车、风力发电机、工业自动化等领域得到了广泛应用。

在电动汽车中，永磁同步电机具有高效率、高功率密度、质量轻等优点。

在风力发电机中，永磁同步电机可以通过尽可能地提高风力机的利用率，提高风力发电机的发电效率。

在工业自动化中，永磁同步电机可以被应用于各种机械传动系统中，提高传动效率，降低能耗。

第六章：结论永磁同步电机是一种新型的高效率、高功率密度的电机，在电动汽车、风力发电机、工业自动化等领域有广泛的应用前景。

掌握永磁同步电机的设计和控制方法，对于电机的工程应用具有重要的意义。

永磁同步电机及其控制策略永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种采用永磁体作为励磁源的同步电机。

与传统的感应电机相比，PMSM具有高效率、高功率密度、高转矩性能、快速响应等优点，因此在各个领域都有广泛的应用。

PMSM的控制策略主要包括直接转矩控制（Direct Torque Control，DTC）、矢量控制和基于模型的预测控制等。

其中，DTC是一种基于磁链和电流控制的直接控制策略，能够实现对转矩和磁链的直接控制，具有响应快、动态性能好等优点。

矢量控制是一种基于dq轴变换的控制策略，能够实现对转矩和磁链的独立控制，具有良好的静态和动态性能。

基于模型的预测控制是一种基于模型预测理论的控制策略，通过对电机状态和参数的预测来实现最优的控制效果，具有高精度、高动态性能等优点。

在PMSM的控制中，需要对其运行状态进行测量和估计。

常用的测量方法包括霍尔传感器、编码器等，通过测量转子位置和速度来实现对转矩和磁链的控制。

除了测量外，还可以通过模型预测方法对转子位置和速度进行估计，从而实现无传感器控制。

永磁同步电机的控制策略研究中，还涉及到了电流控制和转子位置估计等技术。

电流控制是指对电机的电流进行控制，常用的方法有hysteresis control、sliding mode control等。

转子位置估计是指通过一些辅助手段如电流、电压等，对转子位置进行估计，从而实现对电机的控制。

在实际应用中，PMSM的控制策略需要根据具体的应用场景进行选择和调整。

例如，在电动车和风力发电等需要大转矩起动的应用中，可以采用DTC策略；在电梯和工业机械等速度要求高的应用中，可以采用矢量控制策略；在无传感器控制及高动态性能要求的应用中，可以采用基于模型的预测控制策略。

综上所述，永磁同步电机及其控制策略是以永磁体作为励磁源的同步电机，具有高效率、高功率密度、高转矩性能、快速响应等优点。

永磁同步电机的控制方法
永磁同步电机的控制方法通常有以下几种:
1. 矢量控制：通过对永磁同步电机的电流和转子位置进行精确控制，实现精准的转速和转矩控制。

控制系统中包含了速度闭环和电流闭环控制，能够实现较高的响应速度和稳定性。

2. 直接转矩控制(DTC)：在矢量控制的基础上，直接对电机转矩进行控制，通过实时监测电机状态和转矩需求，调整电机相电流和振幅，从而实现转矩控制和动态响应调节，避免了传统的速度环节和PI控制器，提高了系统的动态性能。

3. 感应机同步转矩控制(ISDT)：利用感应机的电流矢量和同步电机之间的转子位置误差，实现对同步电机的转矩控制。

通过对比感应机和同步电机电磁转矩的误差，并根据误差进行调节，以实现精确转矩控制。

4. 滑模控制：利用滑模控制器，通过对滑动面进行设计，将同步电机的速度和位置误差纳入控制范围，实现速度闭环控制和稳定控制。

滑模控制方法具有较强的鲁棒性和快速响应特性，适用于对永磁同步电机的高性能控制要求。

5. 直接自适应控制(Direct Adaptive Control，DAC)：基于模型引导技术，根据电机特性建立适应器模型，通过实时修正控制器参数，使得控制器能够自适应地处理电机的变化和非线性特性，以实现精准控制。

永磁同步电机的控制方法
永磁同步电机是一种常见的电动机型号，具有高效、能耗低等优点，在不少领域广泛应用，如空调、洗衣机、汽车等。

为了使电机工作更加稳定、可靠，需要对其进行控制，本文将介绍几种常见的永磁同步电机控制方法。

一、矢量控制方法
矢量控制方法也称为矢量调速，是对永磁同步电机进行控制的一种较为复杂的方法。

通过对电机的磁场和电流进行精细控制，可以实现电机速度和转矩的精准调节。

具体实现时，需要提取电机转子位置，进行磁场定向控制。

二、直接转矩控制方法
直接转矩控制方法是对电机电流进行直接调节的方法，可以实现对电机转矩的调节。

该方法操作简单，但控制效果较为粗糙，容易造成电机振动和噪音。

三、电压向量控制方法
电压向量控制方法通过调节电机的电压和相位，控制电机的速度和转矩。

该方法比直接转矩控制方法更加精准，但控制难度较大，计算量较大。

四、滑模控制方法
滑模控制方法是近年来发展的一种新型控制方法，可以实现低成本、高效率的电机控制。

该方法借助滑模变量实现对电机转速和转矩的控制，具有控制精度高、响应速度快等优点。

五、解析控制方法
解析控制方法也是近年来发展的一种新型控制方法，该方法是通过解
析电机的动态特性，设计控制器实现对电机的精准控制。

该方法适用于大功率电机控制，但计算量较大，难度较高。

以上是几种常见的永磁同步电机控制方法，不同的方法具有不同的特点和适用范围，需要根据实际情况选择合适的控制方法。

随着科技进步和工业发展，永磁同步电机控制技术也将不断进步和发展。

永磁同步电机详细讲解永磁同步电机是一种广泛应用于工业和家用电器的电机类型。

它具有高效率、高功率密度和高控制性能等优点，因此被广泛应用于各个领域。

本文将详细介绍永磁同步电机的工作原理、特点以及应用。

一、工作原理永磁同步电机是一种通过电磁感应原理进行能量转换的电机。

它由定子和转子两部分组成。

定子上有三个相位的绕组，通过交流电源供电，产生旋转磁场。

转子上带有永磁体，它在旋转磁场的作用下，受到电磁力的作用而旋转。

通过控制定子绕组的电流，可以实现对电机的转速和转矩的精确控制。

二、特点1. 高效率：永磁同步电机由于没有励磁损耗，能够更有效地将电能转化为机械能。

相比于传统的感应电机，其效率更高。

2. 高功率密度：永磁同步电机相比其他电机类型，具有更高的功率密度，可以在相同空间内提供更大的功率输出。

3. 高控制性能：永磁同步电机具有良好的转速和转矩控制性能，可以实现快速、准确的响应，适用于对动态性能要求较高的应用场景。

三、应用永磁同步电机在各个领域都有广泛的应用，以下是一些常见的应用场景：1. 工业领域：永磁同步电机广泛应用于机床、风力发电、压缩机、泵等设备中，以提供高效、稳定的动力输出。

2. 交通运输：永磁同步电机在电动汽车、混合动力汽车以及电动自行车等交通工具中得到了广泛应用。

其高效率和高控制性能使得电动交通工具具有更好的续航里程和更好的动力性能。

3. 家电领域：永磁同步电机在家用电器中的应用也越来越广泛。

例如，空调、洗衣机、电冰箱等家电产品中常常采用永磁同步电机作为驱动器，以提供更高的效率和更好的性能。

永磁同步电机作为一种高效率、高功率密度和高控制性能的电机类型，具有广泛的应用前景。

随着科技的不断进步和发展，永磁同步电机将在各个领域继续发挥重要的作用，并为人们的生活带来更多便利和舒适。

「永磁同步电动机的分类和特点」1.永磁同步表面磁励磁电动机（SPM）永磁同步表面磁励磁电动机（SPM）是一种常见的永磁同步电动机类型。

在SPM中，永磁体被安装在电机的转子上，通过磁场与定子绕组产生磁耦合作用。

该类型的电动机具有高功率密度、高效率和高转矩密度等优点。

由于永磁体直接与转子接触，因此转矩传递效果较好。

然而，SPM的控制较为复杂，一般需要实时测量转子位置信息。

2.内反磁励永磁同步电动机（IPM）内反磁励永磁同步电动机（IPM）是另一种常见的永磁同步电动机类型。

在IPM中，除了有永磁体外，还在转子上安装了铁芯。

这些铁芯在转子旋转时，会产生一个反磁场，与永磁体的磁场相互作用。

这种结构使得IPM电动机在转速较低时仍然具有高效率。

此外，IPM具有良好的磁场调节能力，能够适应不同工况的需求。

3.外磁励永磁同步电动机（BPM）外磁励永磁同步电动机（BPM）是一种采用了外加励磁的永磁同步电动机。

该类型的电动机通过外部磁场分布来提供额外的磁励磁场，从而实现转子的同步运转。

BPM通常具有较高的控制精度和较低的转速波动率。

然而，由于需要外部磁场的加入，BPM的结构较为复杂，整体成本也较高。

上述是常见的几种永磁同步电动机的分类和特点。

不同类型的永磁同步电动机适用于不同的工况和应用场景。

在实际应用中，我们需要根据具体需求选择合适的类型。

无论是哪种类型，永磁同步电动机都具有高效率、高转矩密度和较低的能耗等优点，因此得到了广泛的应用。

未来随着永磁技术的不断发展，我们可以期待永磁同步电动机在各个领域的更广泛应用。

永磁同步电机工作原理及控制策略永磁同步电机的工作原理是基于电磁感应定律和磁场力的作用。

其核心部分是由定子和转子组成的。

定子包含绕组，带有若干个相位的线圈，而转子则是由永磁体组成。

当定子绕组通过电流时，产生的磁场会与转子的永磁体产生相互作用，从而产生力矩。

通过极性的切换和稳定的控制，可以实现转矩和速度的调节。

永磁同步电机的控制策略主要包括转矩控制和速度控制两种。

转矩控制是通过改变定子电流的大小和相位来控制电机输出的转矩。

一种常见的转矩控制方法是矢量控制，即将电机的电流矢量旋转到与转子磁场矢量相对齐，从而实现最大转矩输出。

在转矩控制中，还可以采用感应电压控制、直接扭矩控制等方法，具体选择哪种方法取决于应用的具体要求。

速度控制是通过调节输入电压的大小和频率来控制电机的转速。

可以采用开环控制和闭环控制两种方法。

开环控制是根据速度需求提供恰当的电压和频率给电机，但不能调节电机的转矩。

闭环控制则通过添加速度反馈，将实际速度与设定速度进行比较，再调整电压和频率输出，实现电机转速的精确控制。

在永磁同步电机的控制中，还常常使用了空间矢量调制（Space Vector Modulation，SVM）技术。

SVM是通过将三相AC电压转换成恰当的电压矢量，控制定子电流的大小和相位。

这种技术可以提高电机的效率、减少电流谐波和噪音，并改善电机的动态性能。

总结起来，永磁同步电机的工作原理是利用磁场力的作用实现高效的电动机转矩和速度调节。

其控制策略包括转矩控制和速度控制，通过改变电机的电流、电压和频率来实现精确的控制。

在控制过程中，SVM技术可以提高电机的效率和动态性能。

随着科技的进步和电机控制技术的发展，永磁同步电机在各个领域的应用将会越来越广泛。

一、电机分类二、永磁同步电机的分类三、PMSM的运行原理四、坐标变换五、PMSM的数学模型六、伺服系统软件设计七、SVPWM原理及实现方法一、电机分类：1、按作用分：电动机和发电机。

电动机将电能转化为机械能；发电机将其他形式的能量转化为电能。

2、按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。

其中交流电动机还分为单相电动机和三相电动机。

3、按结构及工作原理分类电动机按结构及工作原理可分为直流电动机，异步电动机和同步电动机。

同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机。

异步电动机可分为感应电动机和交流换向器电动机。

感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机等。

交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。

直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。

有刷直流电动机可分为永磁直流电动机和电磁直流电动机。

电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。

永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。

4、按用途分类电动机按用途可分为驱动用电动机和控制用电动机。

驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。

二、永磁同步电机的分类：永磁同步电机由于具有以下优点而得到了广泛的应用：1）功率密度大（同等功率，特性体积小）2）功率因数高（气隙磁场主要或全部由转子磁场提供）3）效率高（不需要励磁绕组，绕组损耗小）4）结构紧凑、体积小、重量轻、维护简单。

永磁同步电机分为正弦波电流驱动的永磁同步电机（PMSM）和方波电流驱动永磁同步电机（BLDCM）。

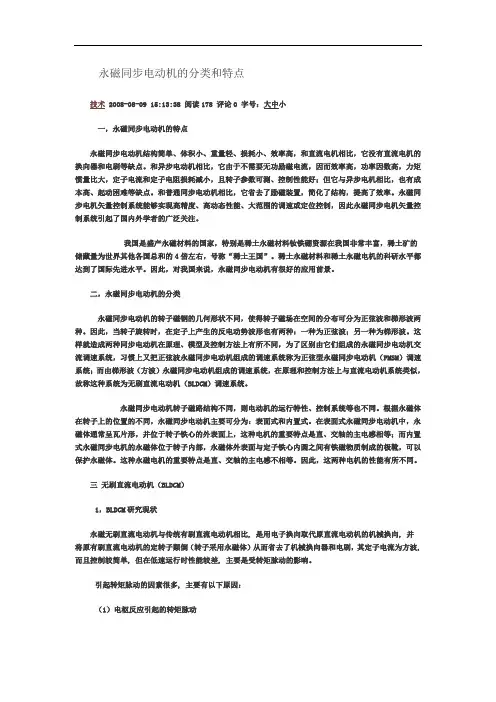

永磁同步电动机的分类和特点技术 2008-08-09 15:13:38 阅读178 评论0 字号：大中小一，永磁同步电动机的特点永磁同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。

和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。

和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。

永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。

我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。

稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。

因此，对我国来说，永磁同步电动机有很好的应用前景。

二，永磁同步电动机的分类永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。

因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。

这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机（PMSM）调速系统；而由梯形波（方波）永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机（BLDCM）调速系统。

永磁同步电动机转子磁路结构不同，则电动机的运行特性、控制系统等也不同。

根据永磁体在转子上的位置的不同，永磁同步电动机主要可分为：表面式和内置式。

在表面式永磁同步电动机中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，这种电机的重要特点是直、交轴的主电感相等；而内置式永磁同步电机的永磁体位于转子内部，永磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴，可以保护永磁体。

永磁同步电机控制原理
1.励磁控制：永磁同步电机的永磁体励磁产生恒定磁场，通过改变励磁电流来调节磁场强度。

在控制系统中，采用PI控制算法对励磁电流进行控制，使其维持在恒定的值，保持恒定的磁场强度。

这样可以确保电机输出的转矩和速度的稳定性。

2.转速控制：永磁同步电机转子内置有位置传感器，可以测量转子转动的角度。

在控制系统中，通过比较电机实际转子角度和期望转子角度的差异，采取PI控制算法来控制电机的转速。

其中，期望转子角度可以通过目标转速和转速控制器的输出来计算得到。

通过控制转速，可以实现电机平稳运行和转速调节的目的。

3.转矩控制：永磁同步电机的转矩可以通过调节励磁电流或者直接控制转矩电流来实现。

在控制系统中，通过测量电机输出的转矩和期望转矩的差异，采用PI控制算法来控制电机的转矩。

其中，期望转矩可以通过转矩控制器的输出来计算得到。

通过控制转矩，可以实现电机输出转矩的灵活调节，满足不同工况下的要求。

在永磁同步电机控制系统中，电机的励磁控制、转速控制和转矩控制是相互协调、相互影响的。

比如，在实际应用中，为了提高电机的转速响应性能和抗扰性能，通常需要采用兼顾速度和转矩的综合控制策略，将转速控制与转矩控制相结合。

此外，还可以通过电机模型的建立和辨识，采用先进的控制算法如模型预测控制、自适应控制等，优化电机控制系统的性能。

总之，永磁同步电机的控制原理涉及到励磁控制、转速控制和转矩控制三个方面。

通过合理的控制策略和先进的控制算法，可以实现电机稳定
运行和输出性能的优化。

这些控制原理对于永磁同步电机在各类应用中的性能提升和工程应用具有重要意义。

第2章永磁同步电机结构及控制方法永磁同步电机概述永磁同步电动机的运行原理与电励磁同步电动机相同，但它以永磁体提供的磁通替代后的励磁绕组励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性；又因无需励磁电流，省去了励磁损耗，提高了电动机的效率和功率密度。

因而它是近年来研究得较多并在各个领域中得到越来越广泛应用的一种电动机。

永磁同步电动机分类方法比较多：按工作主磁场方向的不同，可分为径向磁场式和轴向磁场式；按电枢绕组位置的不同，可分为内转子式（常规式）和外转子式；按转子上有无起绕组，可分为无起动绕组的电动机（用于变频器供电的场合，利用频率的逐步升高而起动，并随着频率的改变而调节转速，常称为调速永磁同步电动机）和有起动绕组的电动机（既可用于调速运行又可在某以频率和电压下利用起动绕组所产生的异步转矩起动，常称为异步起动永磁同步电动机）；按供电电流波形的不同，可分为矩形波永磁同步电动机和正弦波永磁同步电动机（简称永磁同步电动机）。

异步起动永磁同步电动机用于频率可调的传动系统时，形成一台具有阻尼（起动）绕组的调速永磁同步电动机。

永磁同步伺服电动机的定子与绕组式同步电动机的定子基本相同。

但根据转子结构可分为凸极式和嵌入式两类。

凸极式转子是将永磁铁安装在转子轴的表面，如图2-1（a）。

因为永磁材料的磁导率十分接近空气的磁导率，所以在交轴（q轴）、直轴（d轴）上的电感基本相同。

嵌入式转子则是将永磁铁安装在转子轴的内部，如图2-1（b），因此交轴的电感大于直轴的电感。

并且，除了电磁转矩外，还有磁阻转矩存在。

为了使永磁同步伺服电动机具有正弦波感应电动势波形，其转子磁钢形状呈抛物线状，其气隙中产生的磁通密度尽量呈正弦分布；定子电枢绕组采用短距分布式绕组，能最大限度地消除谐波磁动势。

永磁体转子产生恒定的电磁场。

当定子通以三相对称的正弦波交流电时，则产生旋转的磁场。

两种磁场相互作用产生电磁力，推动转子旋转。

永磁同步电机基本控制方法
永磁同步电机是一种高效率、高精度、高性能的电动机，其控制方法十分重要。

基本控制方法包括磁场定向控制、电流控制、速度控制和位置控制。

磁场定向控制是永磁同步电机控制的核心，通过控制定子电流与永磁体磁场方向的夹角，实现了永磁体磁场与旋转磁场同步，从而实现了高效率、高精度的控制。

电流控制采用PID控制器实现，能够准确地控制定子电流，达到准确的转矩控制。

速度控制和位置控制采用闭环控制，需要采用编码器或传感器进行反馈，实现电机的转速和位置的精确控制。

除此之外，还有一个重要的控制方法是矢量控制，它能够同时控制电流和速度，实现高精度的转矩控制。

永磁同步电机的基本控制方法是电机控制的基础，掌握这些控制方法对于提高永磁同步电机的性能和应用具有重要意义。

- 1 -。

电机电器系统中的永磁同步电机控制技术随着现代技术的不断进步，永磁同步电机作为一种高效率、低噪音、轻量化的电机形式，已经成为了电机领域的重要研究对象。

而永磁同步电机的控制技术则是决定其性能和效率的重要关键因素。

一、永磁同步电机的特性和应用永磁同步电机是一种以磁场作为能量转换媒介的电机，其转子磁极一般采用永磁材料，相对于其他电机，它具有以下特点：1. 高效率：永磁同步电机的磁场产生与电流无关，不会产生电流损耗，因此具有高效率的优点。

2. 轻量化：与其他电机相比，永磁同步电机的结构更加简单，相对于交流异步电机或者直流电机来说，具有更轻量化的特点。

3. 低噪音：永磁同步电机具有转子非接触性质，因此摩擦和噪音相对较低。

基于以上特点，永磁同步电机被广泛应用于各种行业和领域，例如：1. 机床行业：永磁同步电机可以应用于高速、高精度、高刚性机床的驱动器，提高了机床的加工精度和效率。

2. 电动汽车行业：永磁同步电机因为其高效率和轻量化的特点，被广泛应用于电动汽车的驱动器，提高了汽车的续航里程和动力性能。

3. 工业领域：永磁同步电机可以应用于电动机的驱动系统，例如风力发电、水泵、空调等领域。

二、永磁同步电机的控制技术永磁同步电机的控制技术主要针对其转速和电流进行控制，以提高其效率和稳定性。

1. 转速控制永磁同步电机的转速控制，主要是通过控制电动机的定子电流以及磁场产生来实现的。

其中，一种常用的转速控制方法是基于矢量控制技术，该技术利用数学模型进行磁场分析，然后通过改变定子电流实现磁场旋转和转矩的控制。

2. 电流控制永磁同步电机的电流控制主要包括定子电流控制和转子电流控制。

其中，定子电流控制可以通过改变电压来实现电流调节，而转子电流控制可以通过改变电枢电流和磁通来实现，从而达到控制转矩输出和降低系统噪音的目的。

3. 谐波问题在永磁同步电机系统中，谐波存在的问题比较突出。

因为永磁同步电机的转子磁极一般较少，如三相永磁同步电机一般仅有6个磁极，所以在运行中，会出现较强的谐波电流和磁场，从而影响电机稳定性。
