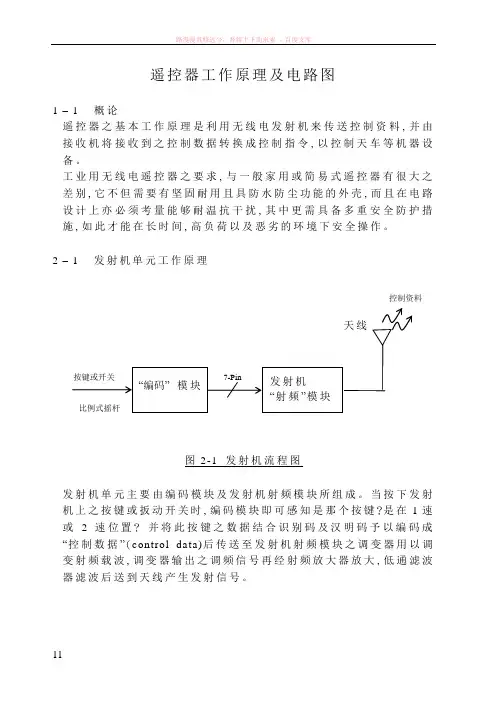

遥控器工作原理及电路图1 – 1概论遥控器之基本工作原理是利用无线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。

工业用无线电遥控器之要求,与一般家用或简易式遥控器有很大之差别,它不但需要有坚固耐用且具防水防尘功能的外壳,而且在电路设计上亦必须考量能够耐温抗干扰,其中更需具备多重安全防护措施,如此才能在长时间,高负荷以及恶劣的环境下安全操作。

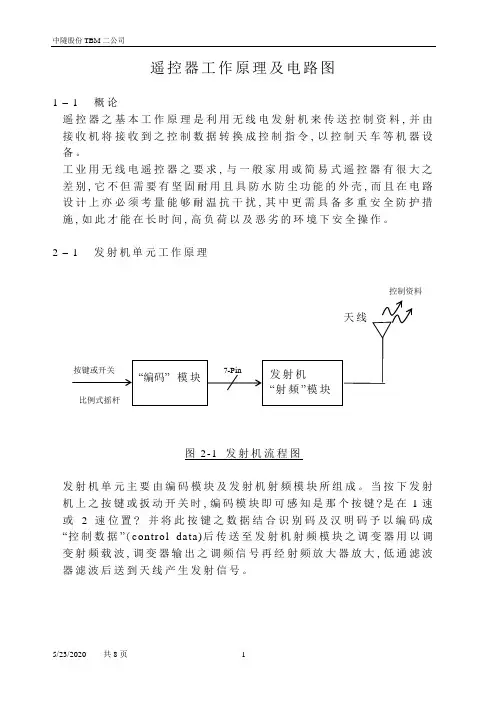

2 – 1发射机单元工作原理控制资料图2-1 发射机流程图发射机单元主要由编码模块及发射机射频模块所组成。

当按下发射机上之按键或扳动开关时,编码模块即可感知是那个按键?是在1速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成“控制数据”(control data)后传送至发射机射频模块之调变器用以调变射频载波,调变器输出之调频信号再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。

2-1-1 编码模块工作原理图2-1-1 编码模块功能方块编码模块以微处理控制单元为核心,并包含按键电路,电源控制电路,蜂鸣器驱动电路,电气信号可抹除的只读存储器(E 2PROM )以及发射移频键等五个主要外围电路,由4~6个 1.5伏特AA 电池所组成之电源供应器供给发射机工作所需之电源,其中除了按键电路及微处理控制单元是直接至电源输入外,其余电路(包含发射机射频模块) 所需之电源均由电源控制电路依工作过程控制,以使发射机之耗电降至最低。

按键电路是用以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送至微处理控制单元。

微处理控制单元读取按键资料后即结合“功能设定”, “变量设定”, “识别码”, “汉明码”等数据予以编码成控制数据后,再经发射移频键电路处理产生调变信号(modulating signal )送至发射机射频模块。

微处理控制单元除了上述编码之功能外,同时亦执行自我诊断蜂鸣器7- Pins 插座至 接收机/PC/ 维护工具 (读写用)7-Pins 插座至 发射机射频模块晶体测试,当自我诊断发现故障或电源电压不正常时,即依设定之程序关机,并产生相对应之故障讯息资料送至蜂鸣器驱动器驱动蜂鸣器发出警报声及驱动双色LED 指示灯,以提醒操作人员采取必要之措施。

遥控器工作原理及电路图1 – 1概论遥控器之基本工作原理是利用无线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。

工业用无线电遥控器之要求,与一般家用或简易式遥控器有很大之差别,它不但需要有坚固耐用且具防水防尘功能的外壳,而且在电路设计上亦必须考量能够耐温抗干扰,其中更需具备多重安全防护措施,如此才能在长时间,高负荷以及恶劣的环境下安全操作。

2 – 1发射机单元工作原理控制资料图2-1 发射机流程图发射机单元主要由编码模块及发射机射频模块所组成。

当按下发射机上之按键或扳动开关时,编码模块即可感知是那个按键?是在1速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成“控制数据”(control data)后传送至发射机射频模块之调变器用以调变射频载波,调变器输出之调频信号再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。

2-1-1 编码模块工作原理图2-1-1 编码模块功能方块编码模块以微处理控制单元为核心,并包含按键电路,电源控制电路,蜂鸣器驱动电路,电气信号可抹除的只读存储器(E 2PROM )以及发射移频键等五个主要外围电路,由4~6个 1.5伏特AA 电池所组成之电源供应器供给发射机工作所需之电源,其中除了按键电路及微处理控制单元是直接至电源输入外,其余电路(包含发射机射频模块) 所需之电源均由电源控制电路依工作过程控制,以使发射机之耗电降至最低。

按键电路是用以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送至微处理控制单元。

微处理控制单元读取按键资料后即结合“功能设定”, “变量设定”, “识别码”, “汉明码”等数据予以编码成控制数据后,再经发射移频键电路处理产生调变信号(modulating signal )送至发射机射频模块。

微处理控制单元除了上述编码之功能外,同时亦执行自我诊断蜂鸣器7- Pins 插座至 接收机/PC/ 维护工具 (读写用)7-Pins 插座至 发射机射频模块晶体测试,当自我诊断发现故障或电源电压不正常时,即依设定之程序关机,并产生相对应之故障讯息资料送至蜂鸣器驱动器驱动蜂鸣器发出警报声及驱动双色LED 指示灯,以提醒操作人员采取必要之措施。

遥控器工作原理及电路图1 – 1 概论遥控器之基本工作原理是利用无线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。

工业用无线电遥控器之要求,与一般家用或简易式遥控器有很大之差别,它不但需要有坚固耐用且具防水防尘功能的外壳,而且在电路设计上亦必须考量能够耐温抗干扰,其中更需具备多重安全防护措施,如此才能在长时间,高负荷以及恶劣的环境下安全操作。

2 – 1 发射机单元工作原理图2-1 发射机流程图发射机单元主要由编码模块及发射机射频模块所组成。

当按下发射机上之按键或扳动开关时,编码模块即可感知是那个按键?是在1速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成 “控制数据”(control data)后传送至发射机射频模块之调变器用以调变射频载波,调变器输出之调频信号再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。

按键或开关“编码” 模块发射机 “射频”模块7-Pin天线控制资料比例式摇杆2-1-1 编码模块工作原理图2-1-1 编码模块功能方块编码模块以微处理控制单元为核心,并包含按键电路,电源控制电路,蜂鸣器驱动电路,电气信号可抹除的只读存储器(E 2PROM )以及发射移频键等五个主要外围电路,由4~6个 1.5伏特AA 电池所组成之电源供应器供给发射机工作所需之电源,其中除了按键电路及微处理控制单元是直接至电源输入外,其余电路(包含发射机射频模块) 所需之电源均由电源控制电路依工作过程控制,以使发射机之耗电降至最低。

按键电路是用以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送至微处理控制单元。

微处理控制单元读取按键资料后即结合“功能设定”, “变量设定”, “识别码”, “汉明码”等数据予以编码成控制数据后,再经发射移频键电路处理产生调变信号(modulating signal )送至发射机射频模块。

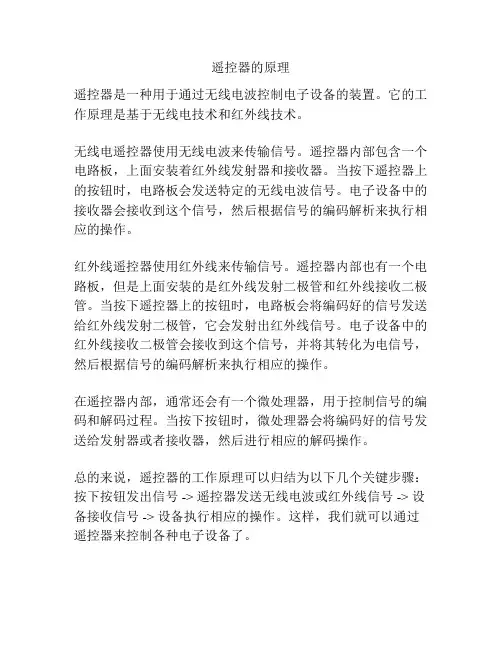

遥控器的原理
遥控器是一种用于通过无线电波控制电子设备的装置。

它的工作原理是基于无线电技术和红外线技术。

无线电遥控器使用无线电波来传输信号。

遥控器内部包含一个电路板，上面安装着红外线发射器和接收器。

当按下遥控器上的按钮时，电路板会发送特定的无线电波信号。

电子设备中的接收器会接收到这个信号，然后根据信号的编码解析来执行相应的操作。

红外线遥控器使用红外线来传输信号。

遥控器内部也有一个电路板，但是上面安装的是红外线发射二极管和红外线接收二极管。

当按下遥控器上的按钮时，电路板会将编码好的信号发送给红外线发射二极管，它会发射出红外线信号。

电子设备中的红外线接收二极管会接收到这个信号，并将其转化为电信号，然后根据信号的编码解析来执行相应的操作。

在遥控器内部，通常还会有一个微处理器，用于控制信号的编码和解码过程。

当按下按钮时，微处理器会将编码好的信号发送给发射器或者接收器，然后进行相应的解码操作。

总的来说，遥控器的工作原理可以归结为以下几个关键步骤：按下按钮发出信号 -> 遥控器发送无线电波或红外线信号 -> 设备接收信号 -> 设备执行相应的操作。

这样，我们就可以通过遥控器来控制各种电子设备了。
